Summary of Contents for Dyna DNSR-2R
-
Page 1: Funktionsart

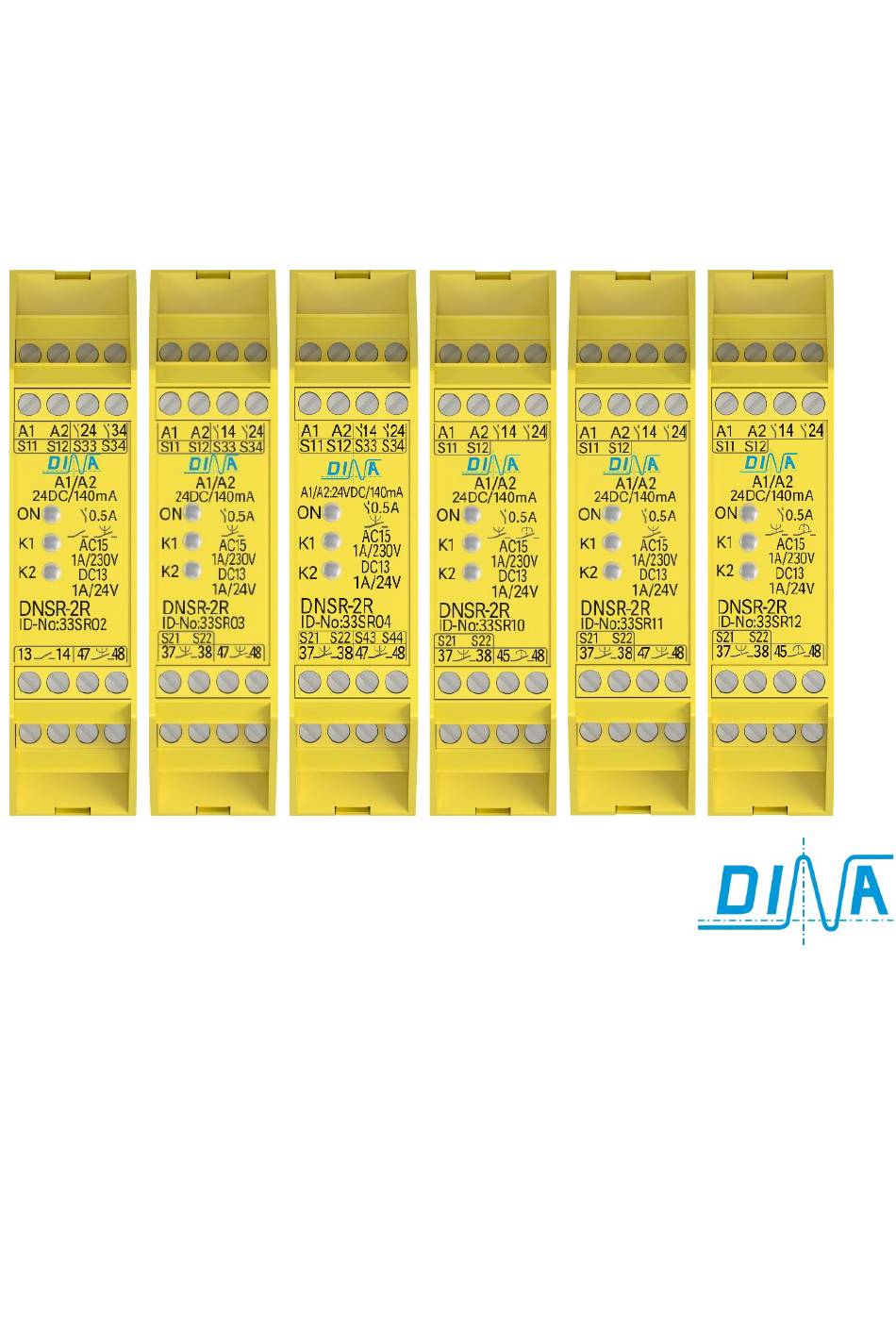

DNSR-2R Original Betriebsanleitung Original Instruction Manual wir sind sicherheit. we are safety... -
Page 2: Funktionsart
DNSR-2R Original Betriebsanleitung Original Instruction Manual Stand 13.03.2018 Seite 2 von 16 Date 2018-03-13 Page 2 of 16... -
Page 3: Funktionsart
DNSR-2R Original Betriebsanleitung Original Instruction Manual EU-Konformitätserklärung EU declaration of conformity Dichiarazione di conformità UE Dichiarazione di conformità UE Declaración UE de conformidad Die nachfolgend aufgeführten Produkte sind konform mit den Anforderungen der folgenden Richtlinien The beneath listed products are in conformity with the requirements of the following directives Les produits mentionés ci-dessous sont conformes aux exigences imposées par les directives suivantes... -
Page 4: Table Of Contents
DNSR-2R Original Betriebsanleitung Original Instruction Manual Inhaltsverzeichnis Contents Bestimmungsgemäße Verwendung: Intended purpose: Zertifizierungsdaten Certificate data Sicherheitsbestimmungen Safety regulations Wichtiger Hinweis und Validierung Important notes and validation Verwendung 33SR02 / 33SR03, 33SR04 Usage 33SR02 / 33SR03, 33SR04 Funktionsart 1 Function mode 1... -
Page 5: Bestimmungsgemäße Verwendung
DNSR-2R Original Betriebsanleitung Original Instruction Manual Bestimmungsgemäße Verwendung Intended purpose Prüfgrundlage: Testing based on: • EN 55011: 2009+A1: 2010, EN 61326-1: 2006-05 • EN 55011: 2009+A1: 2010, EN 61326-1: 2006-05 (class B): (Klasse B): Elektrische Mess-, Steuer-, Regel- und electrical measuring, control, rule and laboratorial Laborgeräte –... -
Page 6: Sicherheitsbestimmungen
DNSR-2R Original Betriebsanleitung Original Instruction Manual Sicherheitsbestimmungen Safety regulations • Das Gerät darf nur von einer Elektrofachkraft oder • The unit may only be installed and operated by those who unterwiesenen Personen installiert und in Betrieb genommen are qualified electrical engineers or have received sufficient... -
Page 7: Wichtiger Hinweis Und Validierung
DNSR-2R Original Betriebsanleitung Original Instruction Manual Wichtiger Hinweis und Validierung Important notes and validation • Das hier beschriebene Produkt wurde entwickelt, um • The product described here was developed to als Teil eines Gesamtsystems sicherheitsgerichtete perform safety related functions as part of a Funktionen zu übernehmen. -
Page 8: Verwendung 33Sr02 / 33Sr03, 33Sr04
• DNSR-2R ist in einem 22.5mm Kunststoffgehäuse zum • DNSR-2R is mounted in a 22.5 mm plastic housing to Einbau auf einer 35mm Norm Hutschiene vorgesehen. be installed on a 35mm standard rail. • Bei allen Betriebsarten wird die Zeit werkseitig •... - Page 9 DNSR-2R Original Betriebsanleitung Original Instruction Manual Funktionsart 2 Functional mode 2 • 2 Start (S12, S22) und 2 Quitt Kreise (S34, S44) sind • 2 start (S12, S22) and 2 quit circuits (S34, S44) are verfügbar. available. • Steuerung der Kreise erfolgt über interne Spannung •...
-
Page 10: Schaltzustandsanzeige
DNSR-2R Original Betriebsanleitung Original Instruction Manual Funktionsart 4 Functional mode 4 • Diese Funktion hat 2 getrennte Steuerkreise jeweils • This function has 2 separate control circuits each mit einem Start S12 und Quitt S34 kreis bzw. S22, S44. with one start S12, S22 and one quit S34, S44 circuit. -
Page 11: Betriebsart 4A
DNSR-2R Original Betriebsanleitung Original Instruction Manual Betriebsart 4A bei ID-No.: 33SR10, 33SR11, 33SR12 für Functional mode 4A with ID-No.: 33SR10, 33SR11, 33SR12 • Diese Betriebsart hat 2 getrennte Steuerkreise. • This function has 2 separate control circuits • Jeder Steuerkreis verfügt über einen Startkreis (S12) •... -
Page 12: Schaltzustandsanzeige
DNSR-2R Original Betriebsanleitung Original Instruction Manual Schema Schematic Betriebsart 4A Function mode 4A 24 S11 S12 S12+S22 ID-No: 33SR11 14+24 37-38 47-48 S21 S22 Schaltzustandsanzeige: Switching status display ON: Betriebsspannung ON: Power supply K1: Kontakt 14, 37-38 K1: contact 14 and 37-38 K2: Kontakt 24, 45-48 bzw. -
Page 13: Technische Daten
DNSR-2R Original Betriebsanleitung Original Instruction Manual Technische Daten Allgemeine technische Daten Betriebsspannung 24VDC +/- 10% Stromaufnahme ca. 40mA in Ruhestellung, ca. 70mA in Wirkstellung Sicherung Intern PTC Sicherung 200mA Betriebstemperatur / Lagertemperatur -10°C bis +60°C / -40°C bis +80°C Rüttelfestigkeit Sinus 10–50 Hz, 0,35mm, 10 Zyklen, 1 Oktave /min... -
Page 14: Technical Data
DNSR-2R Original Betriebsanleitung Original Instruction Manual Technical data General technical data Power supply 24VDC +/- 10% Current drain ca. 40mA relay off, ca. 70mA relay on Fuse Internal PTC fuse 200mA Operating temperature/ Storage temperature -10°C to +60°C / 40°C to +80°C Vibration resistance Sin 10 –... -
Page 15: Abmessungen
DNSR-2R Original Betriebsanleitung Original Instruction Manual Abmessungen Dimension 22.5 Einbau Fitting Ausbau Remove 70-75mm 70-75mm Stand 13.03.2018 Seite 15 von 16 Date 2018-03-13 Page 15 of 16... - Page 16 DNSR-2R Original Betriebsanleitung Original Instruction Manual Wir sind Sicherheit We are safety. DINA Elektronik GmbH Esslinger Str. 84 D72649 Wolfschlugen Phone +49 7022 95170 Fax +49 7022 9517-710 info@dina.de www.dina.de Stand 13.03.2018 Seite 16 von 16 Date 2018-03-13 Page 16 of 16...
