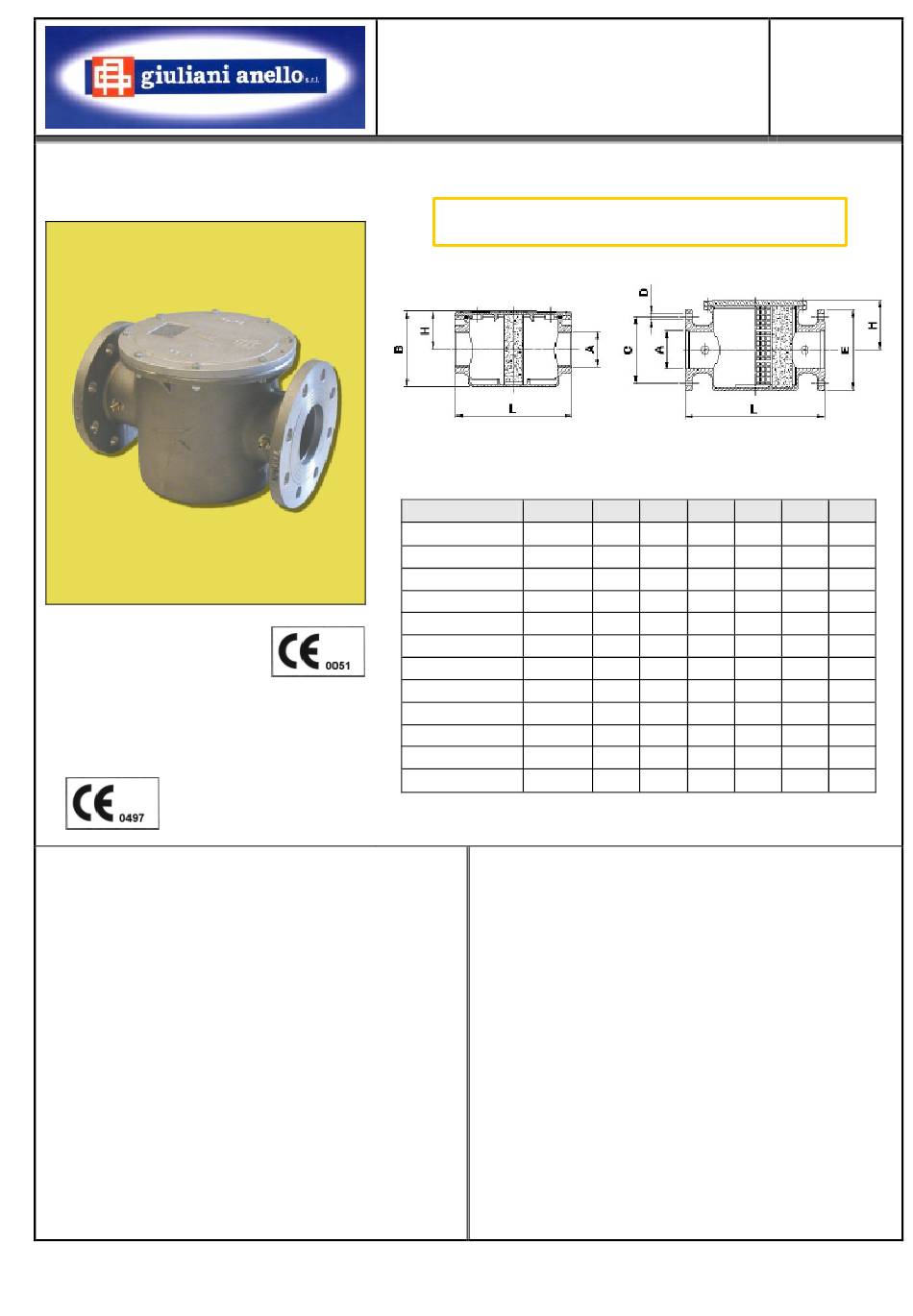

Giuliani Anello 706 Series Quick Start Manual

Omologazione UNI-EN 126
UNI-EN 126 approved
In conformità alla Direttiva 97/23/CE
According to the 97/23/CE regulation
Previsto per articolo DN150.
Forseen for the DN150 model.
DATI TECNICI
Attacchi filettati: .........................................Rp UNI-ISO 7/1
Attacchi flangiati: .................................ISO 7005/2 - Pn 16
Pressione d'entrata Pmax.
- filtri filettati: .................... 1 bar (pressione di collaudo 2 bar)
- filtri flangiati: .................. 4 bar (pressione di collaudo 6 bar)
Grado di filtrazione: ............................................. ≤ 50 µm
Temperatura d'impiego: ................................ -10°C +80°C
Resistenza meccanica: ............ secondo Norme UNI-EN 161
Materiali: corpo e coperchi in alluminio; elemento filtrante con
due pannelli in Viledon P15/500S omologato secondo le norme
DIN EN779, di lunga durata e con notevole assorbimento di
polvere; gabbietta per i filtri filettati in materiale sintetico, per i
filtri flangiati rinforzi in acciaio zincato.
Combustibili: gas delle tre famiglie: gas manifatturati (gas
città); gas naturali (gruppo H - metano); gas di petrolio liquefatto
(gpl); gas non aggressivi.
Caratteristiche costruttive: tutti i filtri flangiati sono provvisti di
raccordi per prese di pressione in entrata e in uscita.

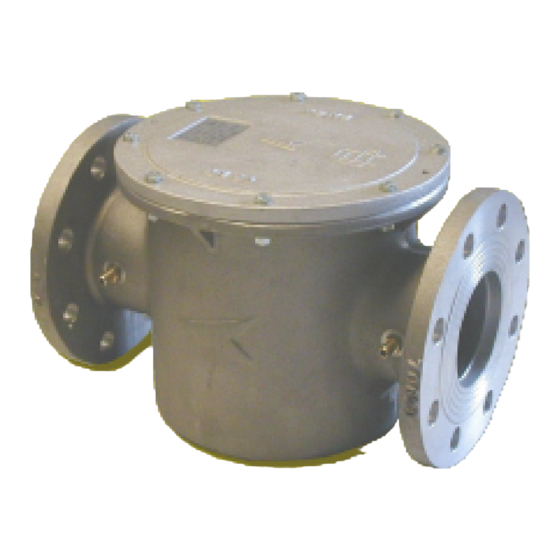

FILTRO PER GAS

GAS FILTER

DIMENSIONI DI INGOMBRO (mm)
OVERALL DIMENSIONS (mm)
MOD. A
70611/CE Rp 1/2"
70612/CE Rp 3/4"
70602/CE Rp 1"
70604/CE Rp 1"1/4
70603/CE Rp 1"1/2
70631/CE Rp 2"
70603F/CE DN 40
70631F/CE DN 50
70610F/CE DN 65
70620F/CE DN 80
70640F/CE DN 100
70660F/CE DN 150

TECHNICAL DATA

Threaded connections: .............................. Rp UNI-ISO 7/1
Flanged connections: ........................... ISO 7005/2 - Pn 16
Maximun inlet pressure:
- threaded filters: ..................... 1 bar (testing pressure 2 bar)
- flanged filters: ....................... 4 bar (testing pressure 6 bar)
Filtration degree: ................................................ ≤ 50 µm
Working temperature: .................................... -10°C +80°C
Mechanical strength: .............in compliance with UNI-EN 161
Materials: body and covers in aluminium. Filter element with
two long-life Viledon P15/500S panels with remarkable dust
absorption in according to DIN EN779 specifications; cage for
threaded filters in
reinforcements for flanged filters.
Fuels: gas of the following groups: manufactured gases (town
gas); natural gases (group H - methane); liquid petrol gas (lpg);
non aggressive gases.
Construction: all flanged filters are fitted with connections for
inlet or outlet pressure taps.
B C D E
92 - - -
92 - - -
103 - - -
103 - - -
103 - - -
140 - - -
- 110 18 150
- 125 18 165
- 145 18 185
- 160 18 200
- 180 18 220
- 240 22 288
synthetic material; galvanized
Mod.
706..
706.. F
H L
37 120
37 120
50 160
50 160
50 160
73 186
60 200
70 230
91 290
106 320
126 380
151 450
steel
