Aufbau
1 Drücken Sie die fünf Stuhlrollen in die Enden
des Fußkreuzes. Stecken Sie die Gasfeder
mittig in das Fußkreuz. Entfernen Sie (falls
vorhanden) vor dem Einbau die Schutzkap-
pe vom Auslösepin der Gasfeder. Diese lässt
sich leicht entfernen.
2 Montieren Sie die Mechanik unter die Sitzflä-
che wie im Bild gezeigt.
3 Befestigen Sie die Armlehnen am Sitzteil.
4 Montieren Sie die Rückenlehne am Sitzteil.
5 Setzen Sie anschließend das Sitzteil auf die
Gasdruckfeder.
6 Setzen Sie sich nun mehrmals auf den Stuhl,
damit die Verbindung zwischen Sitz, Gas-
feder und Fuß gefestigt wird. Anschließend
können Sie die Gasfeder bedienen und die
Stuhlhöhe individuell einstellen.
Sicherheitshinweis Gasfeder:
Gasfeder nie selbst zerlegen, einstechen oder
öffnen. Korpus steht unter Druck.
#
Bezeichnung
Stück
A
Rolle
5x
B
Fußkreuz
1x
C
Gasfeder
1x
D
Mechanik
1x
E
Sitzteil
1x
F
Armlehne
2x
G
Rückenlehne
1x
H
Schraube 1/4" x 5/8"
2x
I
Schraube 1/4" x 3/4"
2x
J
Schraube 1/4" x 1 1/4"
4x
K
Schraube 5/16" x 1"
4x
L
Schraube 1/4" x 1 1/4"
2x
M
Beilagscheibe
10x
N
Inbusschlüssel
1x
Assembly
1 Insert the five castors into designated holes
at the bottom of the 5-star base. Insert the
gaslift into the center of the base. If present,
remove the plastic protective cap from the
gas lift.
2 Mount the mechanism onto the seat.
3 Mount the arm rests onto the seat.
4 Mount the back rest onto the seat.
5 Place the seat onto the gaslift.
6 Repeatedly sit onto the chair, so that the
connections between the seat, gaslift and
foot tighten. Now you can adjust the chair to
your individual needs.
Caution Gaslift:
Never disassemble, puncture or open Gas spring.
Gas cylinder is under pressure.
#
Part
Count
A
Castor
5x
B
Base
1x
C
Gas lift
1x
D
Mechanism
1x
E
Seat
1x
F
Arm rest
2x
G
Back rest
1x
H
Screw 1/4" x 5/8"
2x
I
Screw 1/4" x 3/4"
2x
J
Screw 1/4" x 1 1/4"
4x
K
Screw 5/16" x 1"
4x
L
Screw 1/4" x 1 1/4"
2x
M
Washer
10x
N
Allen wrench
1x

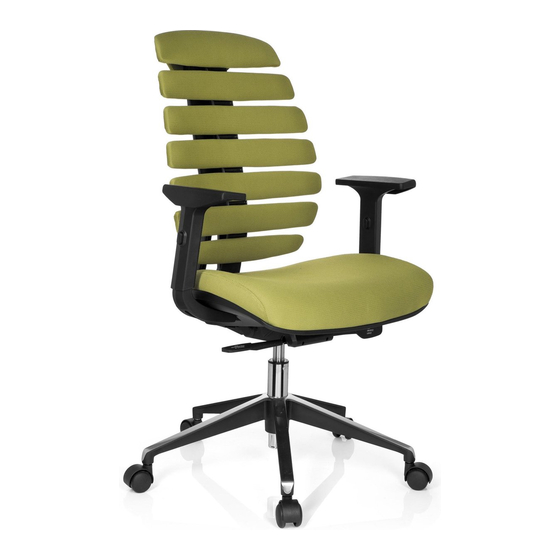

ERGO LINE II
Aufbauanleitung
Assembly instructions
