Graff IMMERSION 2301-LM31 Installation Instructions

This faucet complies with ASME/ANSI A112.18.1, ASSE 1016
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares
de ASME/ANSI A112.18.1, de ASSE 1016 y de CSA B 125.
Dear Customer
Thank you for selecting our product. We are confident we can fully satisfy
your expectations by offering you a wide range of technologically advanced
products which directly result from our many years of experience in faucet
and fitting production.
For care, use soft towel with soap and water only! Under no
ATTENTION!
circumstances should you use any chemicals.

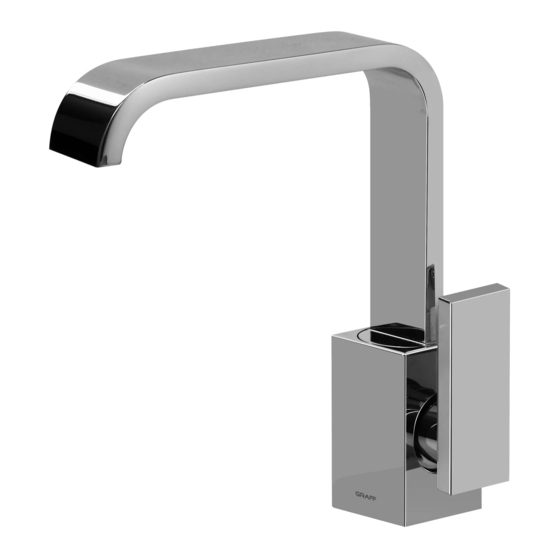

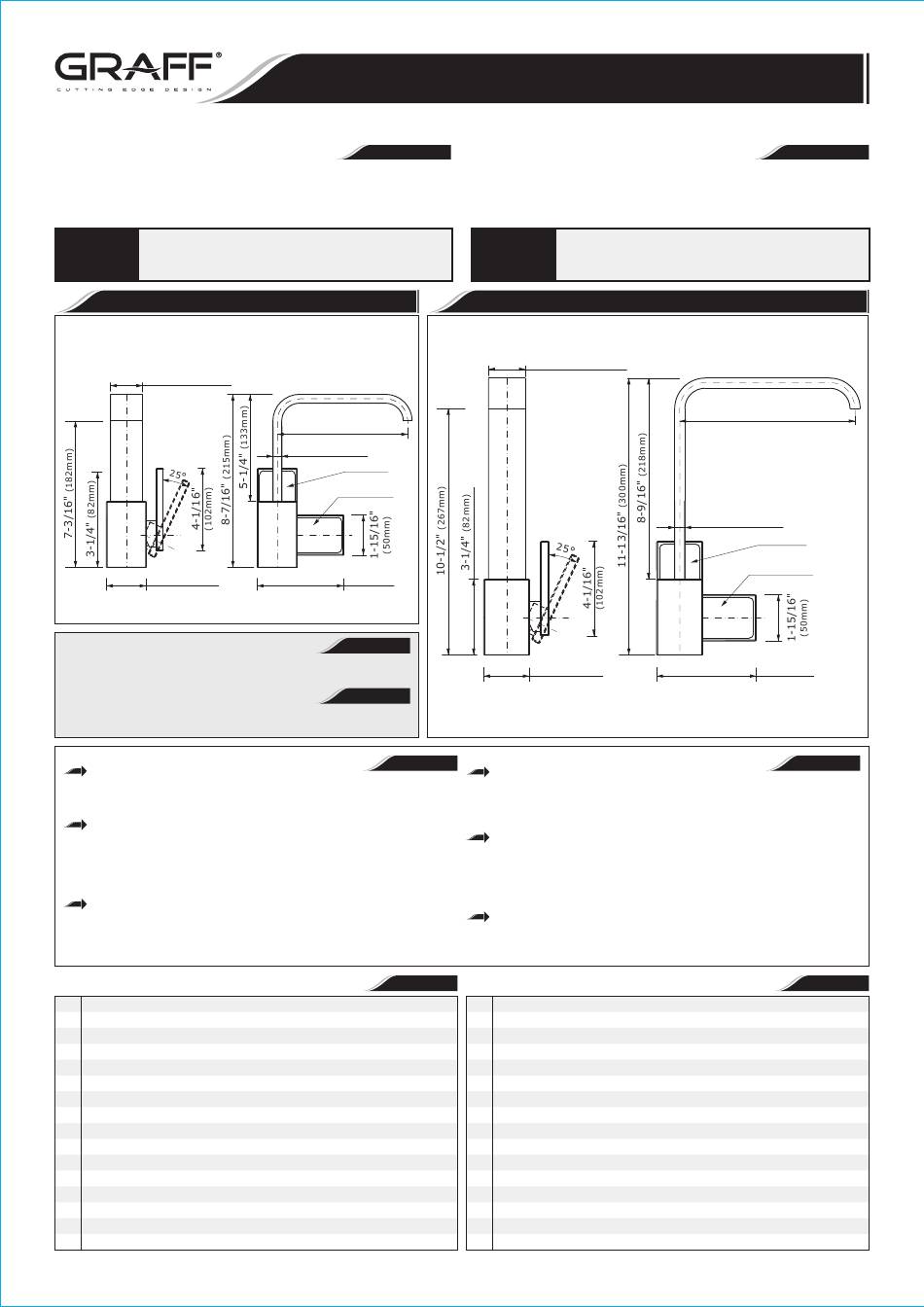

Model IMMERSION 2301-LM31 (Lav)
Modelo
1-9/16"
(40mm)
9
1-15/16"
9
( 50mm)

FLOW RATE INFORMATION

Ž Max. flow rate 2.2 gpm (8.3 L/min.) at 60 psi (4.1 bar).
INFORMACIÓN DE INTENSIDAD DE FLUJO
Ž Flujo máximo 2.2 gpm (8.3 L/min.) con 60 psi (4.1 bar).
For easy installation of your
GRAFF faucet you will need:
Ž to READ ALL the instructions completely before beginning,
Ž
to READ ALL the warnings, care and maintenance information.
To complete the project, you should:
Ž gather the tools and all the parts you will need,
Ž
prepare the mounting area,
Ž mount the faucet,
Ž
connect the supply lines,
Ž finally test and flush the faucet.
You should have the following tools:
Ž adjustable wrench,
Ž adjustable pliers,
®
Ž
Teflon tape and plumbers putty.
1 FAUCET BODY
2 Ø1-3/8" (Ø35mm) CARTRIDGE
3 CARTRIDGE COVER
4 LEVER
5 SCREW
6
SET SCREW
7 SPOUT
8 O-RING SEAL
9 ORIFICIE MR05 2.2 GPM (8.3L/MIN.)
10 RUBBER WASHER
11 RUBBER WASHER
12 METAL WASHER
13
STUD BOLT
14 MOUNTING NUT
15A FLEXIBLE HOSE (COLD WATER) 17-23/32" (450mm)
15B FLEXIBLE HOSE (HOT WATER) 17-23/32" (450mm)
IOG 2268.40
MEZCLADORA PARA OVALÍN Y LAVABO DE SOBREPONER
Installation Instructions Ž
ENGLISH
6-3/8"
(162mm)
7/16"
(11mm)
Cold Water
Agua Fría
Hot Water
Agua Caliente
2-15/16"
(75mm)
ENGLISH
~
ESPANOL
ENGLISH
ENGLISH
LAVATORY & VESSEL FAUCET
Estimado Cliente
Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
satisfacer completamente sus expectativas ofreciéndole una amplia variedad
de productos tecnológicamente avanzados que resultan directamente de
muchos años de experiencia en grifos y su producción apropiada.
Para el cuidado, utilice solamente una toalla suave con jabón
ATENCIÓN!
y aqua! Bajo ninguna circunstancia no use productos químicos.
Model IMMERSION 2305-LM31 (Vessel)
Modelo
1-9/16"
(40mm)
9
1-15/16"
9
( 50mm)
Para la instalación fácil de su grifo
de la GRAFF usted necesitará:
Ž LEER TODAS las instrucciones completamente antes de comenzar,
Ž
LEER TODA la información sobre las advertencias, cuidado
y mantenimiento.
Para terminar el proyecto, usted debe:
Ž
recolectar las herramientas y todas las piezas que usted necesitará,
Ž prepare el área para el montaje,
Ž
monte el grifo,
Ž conecte las líneas de fuente,
Ž finalmente pruebe y limpie el grifo con un chorro de agua.
Usted debe tener las herramientas siguientes:
Ž llave ajustable,
Ž
alicates acanalados,
®
Ž cinta adhesiva de Teflon y masilla.
1 CUERPO DEL GRIFO
2 CARTUCHO Ø1-3/8" (Ø35mm)
3 CUBIERTA DEL CARTUCHO
4 PALANCA
5 TORNILLO
6
TORNILLO DE FIJACIÓN
7 CAÑO
8 EMPAQUETADURA DE ANILLO
9 BRIDA 2.2 GPM (8.3L/MIN.)
10 ARANDELA DE GOMA
11 ARANDELA DE GOMA
12 ARANDELA DE METAL
13
TORNILLO
14 TUERCA DE MONTAJE
15A MANGUERA FLEXIBLE (AGUA FRÍA) 17-23/32" (450mm)
15B MANGUERA FLEXIBLE (AGUA CALIENTE) 17-23/32" (450mm)
1
Instrucciones de Instalación
ESPANOL
7-1/2"
(190mm)
7/16"
(11mm)
Cold Water
Agua Fría
Hot Water
Agua Caliente
2-15/16"
(75mm)
ESPANOL
ESPANOL
Rev. 1 May 2010
~
~
~
