dBTechnologies AF-VIO1 Instruction Manual

Vio-l208-vio-l210 vio s118 / s118r / s218 / s318

Accessorio

Accessory

AF-VIO1

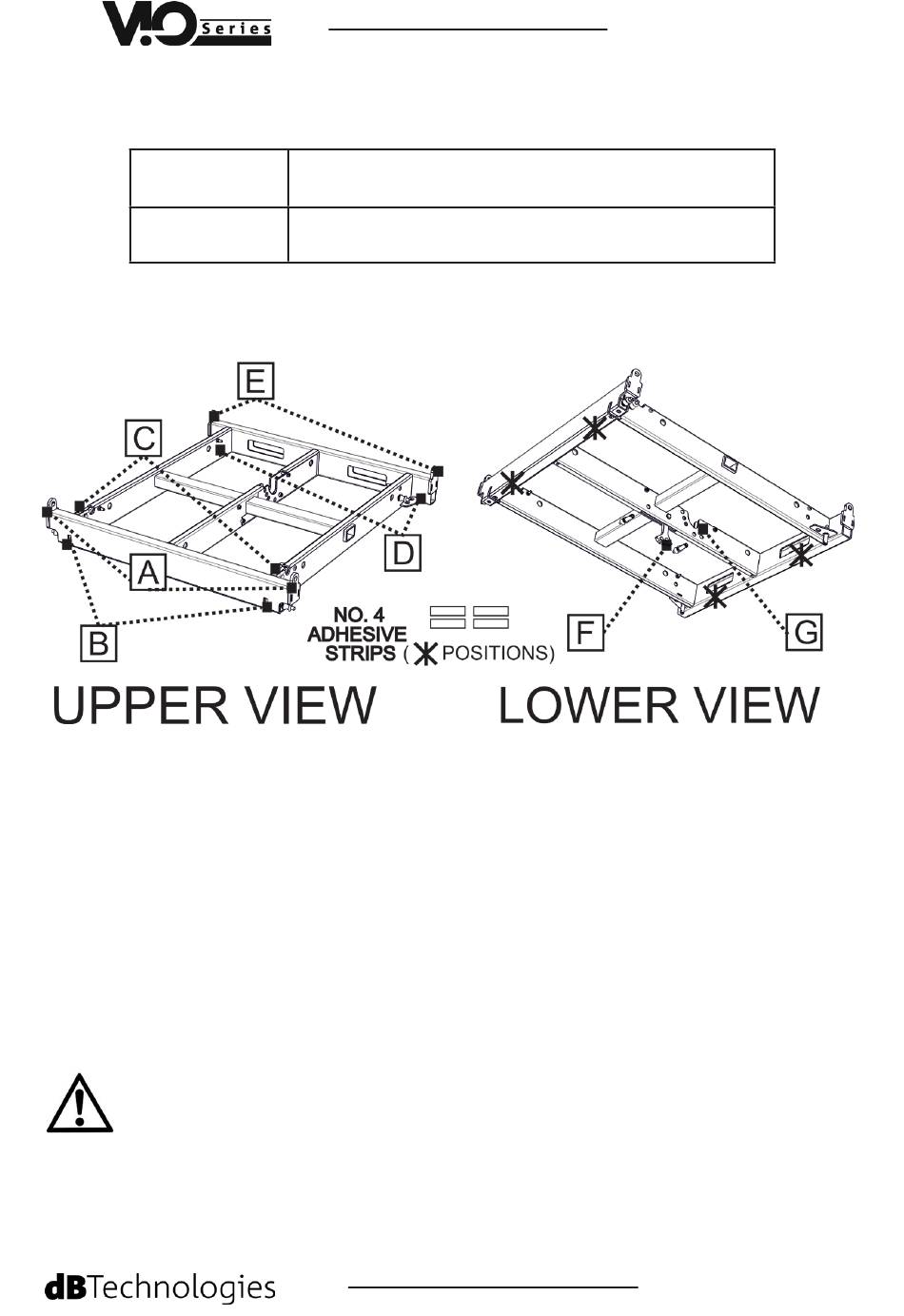

1.Contenuto della confezione

Packing content

A - n°2 AGGANCI SUPERIORI PER VIO-L210 / VIO-S118

n°2 UPPER ANCHORAGE SYSTEMS FOR VIO-L210/ S118

B - n°2 AGGANCI FRONTALI CON PIN PER VIO-L208

n°2 FRONT ANCHORAGE SYSTEMS FOR VIO-L208

C - n°2 STAFFE RETRAIBILI PER INSTALLAZIONE STACK (VIO-L208)

n°2 RETRACTABLE BRACKETS FOR STACK INSTALLATION (VIO-L208)

D - n°2 STAFFE DI AGGANCIO A SUBWOOFER IN STACK

n°2 BRACKETS FOR FASTENING TO A SUBWOOFER IN STACK

E - n°1 AGGANCI POSTERIORI PER VIO-S118 (FLOWN)

n°1 REAR ANCHORAGE SYSTEMS FOR VIO-S118 (FLOWN)

F - n°1 GIUNTO MOBILE PER INSTALLAZIONE FLOWN

n°1 MOBILE JOINT FOR FLOWN INSTALLATION

G - n°1 SEDE DI AGGANCIO POSTERIORE IN STACK

n°1 HOUSING FOR THE REAR FASTENING IN STACK

L'installazione di AF-VIO1 deve essere effettuata da personale esperto. I tipi di utilizzo ammessi sono 3 e sono

illustrati qui di seguito. Non sono ammessi utilizzi differenti da quanto descritto. A pagina 4 sono anche riportati

i limiti massimi per installazione stack libera. Se si eccedono tali limiti è obbligatorio un fissaggio addizionale

con cinghie o mezzi meccanici (non forniti). Per configurazioni che eccedano questi limiti, è obbligatorio un

fissaggio addizionale con cinghie o mezzi meccanici non forniti. I limiti flown sono determinati dall'utilizzo di

dBTechnologies Composer.

Only qualified personnel may use the AF-VIO1! The admitted uses are 3 and they are illustrated in the next

pages. Different uses are not allowed. The maximum limit in stack installation is shown in the table at page 4.

If you need to exceed those limits it is mandatory to use additional mechanical systems and fastening belts (not

supplied). For configurations that exceed those limits, it is mandatory the use of a fastening system with straps

or mechanical means (not supplied). The flown maximum limits are calculated with dBTechnologies Composer.

ISTRUZIONI DI UTILIZZO AF-VIO1

AF-VIO1 INSTRUCTIONS

Prodotto

Product

VIO-L208-VIO-L210

VIO S118 / S118R / S218 / S318

AF-VIO1

FOT000100 REV.1.1
