9. InStAllAtIon

une fois la préparation terminée, l'installation peut être effectuée.
1. Enlevez le capot arrière du tableau de com-
mande Alde. Appuyez sur les pattes de part
et d'autre et tirez.

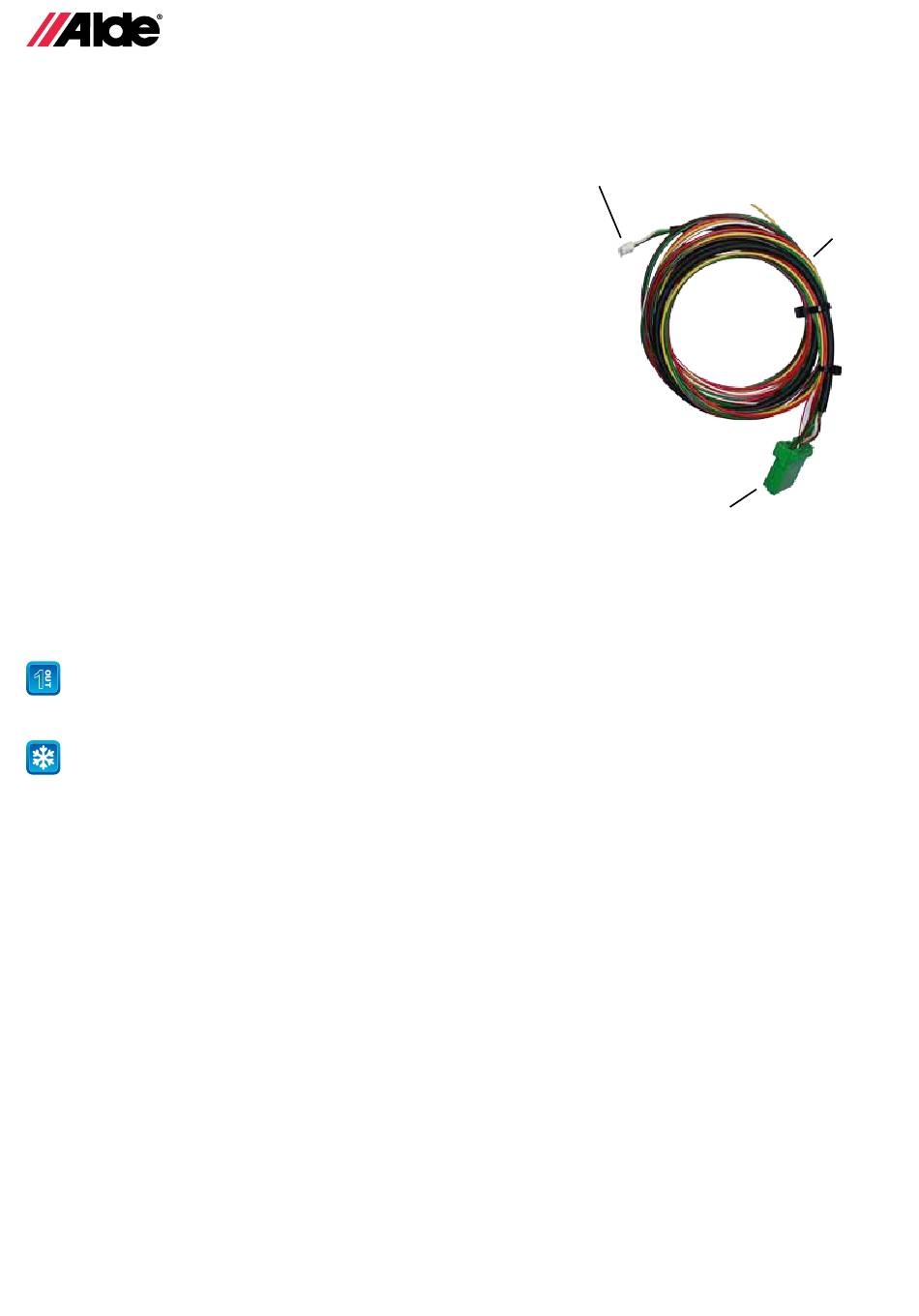

2. Connectez le câble (1) avec le connecteur
blanc 4 fiches au tableau de commande
Alde. Vous trouverez le schéma de câblage
à l'intérieur du capot arrière du tableau de
commande.
Les tableaux de commande Alde 3010
et 3020 sont organisés différemment à
l'intérieur.
3. Branchez l'autre extrémité du câble (1) au
module, avec le connecteur vert.
4. Branchez le fil rouge à la borne positive (+) d'une batterie 12 V et le fil marron au pôle
négatif (-) de la batterie 12 V.
Enchaînez avec les étapes 5 à 7 si vous souhaitez relier des accessoires supplémen-
1
taires au module. Vérifiez que la longueur de câble pour ces accessoires n'est pas
supérieure à la longueur prévue.
5. Connectez le fil jaune pour « sortie supplémentaire » à un accessoire de votre choix.
Vous pouvez activer et désactiver l'équipement connecté dans l'application Alde Smart
Control. La sortie est en 12 V et 0,5 A.
6. L e fil vert sert pour commander le réfrigérateur. Vous pouvez activer et désactiver
l'équipement connecté dans l'application Alde Smart Control. Vérifiez dans les spécifi-
cations de votre réfrigérateur si un appareil intermédiaire est requis et la manière de le
connecter. La sortie est en 12 V et 0,5 A.
7. Branchez le fil rouge/blanc et marron (moins) à une alarme externe, par exemple une
alarme anti-cambriolage.
8. I nstallez correctement le module dans le véhicule et rebranchez la batterie 12 V. Dans
toute la mesure du possible, l'antenne ne doit pas être bloquée par des murs, cloisons
ou meubles.
9. La communication avec le module doit être activée sur le tableau de commande Alde.
La dénomination est différente selon la version du tableau de commande : Recher-
chez :
3010613 : « Translator/Traducteur » dans le menu réglages.
3020013 : « Translator/Traducteur » dans le menu réglages.
3020113 : « Third Party Panel/Tableau tiers » dans le menu « Installed Accessories/
Accessoires installés ».
Vous trouverez de plus amples informations sur le manuel d'instruction du tableau de
commande.
42
Connexion au tableau de commande Alde
Connexion au module
(*) Pièces supplémentaires nécessaires, non fournies.
