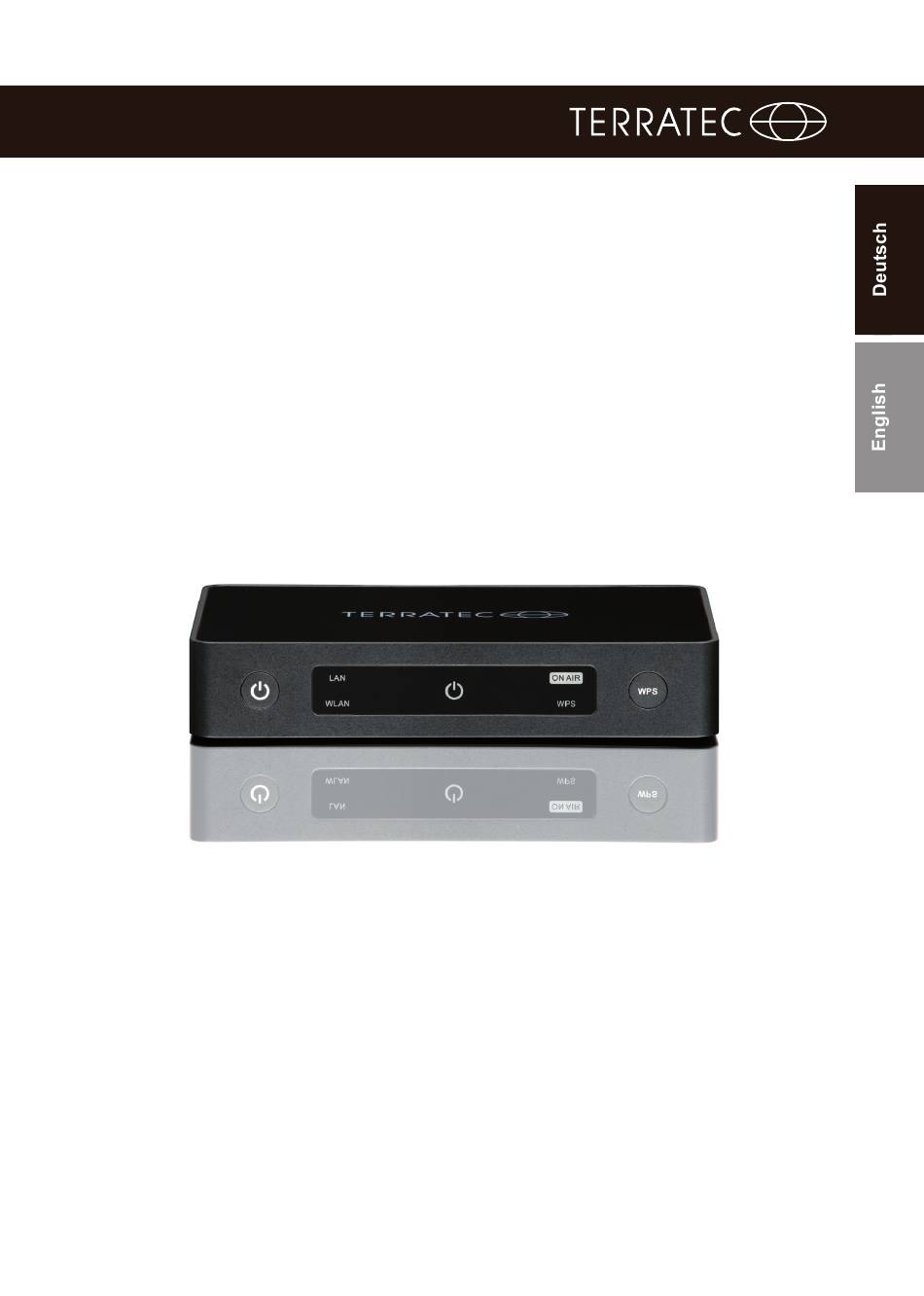

- Page 1 Drahtloser DVB-S Empfänger CONNECT N3 Quick Setup Guide Version 1.1 - 10 / 2012 TT601613...
- Page 2 CONNECT N3 Herzlich Willkommen! Wir freuen uns, dass Sie sich für ein Produkt aus dem Hause TERRATEC entschieden haben! Bitte nehmen Sie sich vor der Inbetriebnahme ein paar Minuten Zeit, um sich eine Übersicht der Funktionen und Anschlussmöglichkeiten des Receivers anhand des Handbuchs zu verschaffen.
- Page 3 Sicherheit • Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese auf. • Beachten Sie die Warnhinweise und folgen Sie den Anweisungen, um Beschädi- gungen zu vermeiden. • Verwenden Sie dieses Gerät nur im Innenbereich. • Um Feuer, elektrische Schläge oder Schäden am Gerät zu verhindern, stellen Sie das Gerät bitte auf einen ebenen und trockenen Untergrund. • Halten Sie das Gerät von direkter Sonneneinstrahlung, Heizkörpern, offenen Flammen und anderen Wärmequellen fern. • Benutzen Sie nur das beigelegte Netzteil. Wenn Sie das Gerät längere Zeit nicht benutzen, sollten Sie es von der Stromversorgung trennen. Bitte ziehen Sie nie direkt am Kabel, um Kurzschlüsse zu vermeiden. Außerdem sollte das Gerät bei aufkommendem Gewitter vorsorglich vom Netz getrennt werden.
- Page 4 CONNECT N3 Die Hardware in der Übersicht Gerät auf Sendung LAN Aktivitätsanzeige Betriebsleuchte WLAN Aktivitätsanzeige WPS Aktivitätsanzeige Ein/Ausschalter WPS Schalter Ein/Ausschalter: Halten Sie den Taster für ca. 2 Sekunden gedrückt um das Gerät ein bzw. auszuschalten. LAN Aktivitätsanzeige: Leuchtet bei eingestecktem Netzwerkkabel, blinkt bei Da- tenübertragung.
- Page 5 Die Fernbedienung stammt aus unserer PC-TV-Serie und ist mit den gängigsten Software-Programmen kompatibel. Hier finden Sie eine kurze Übersicht zu den im Media Center benötigten Tasten. Weiterführende Informationen ent- nehmen Sie bitte dem Remote Control Editor Handbuch welches Sie auf der Treiber CD finden und von unserer Webseite (www.terratec.de) herunterladen können. Zahlentasten Tasten zum Umschalten auf ein bestimmtes Programm.
- Page 6 Notebook einlegen und mit der Software Installation beginnen. Sollten Sie den N3 an einem Netbook ohne CD Laufwerk nutzen wollen, können Sie das Software Setup von unserer Webseite (www.terratec.de) herunterladen und zur Installation verwenden. Die CD wird damit nicht mehr benötigt. In der Regel sollten Sie, wenn möglich, immer die Treiber und Software von der...
- Page 7 Installation WLAN (Manuell) Alternativ kann der N3 auch manuell eingerichtet werden. Klicken Sie dazu einmal mit der linken Maustaste auf das WLAN-Symbol im Infobereich der Taskleiste. Es erscheint eine Übersicht mit allen verfügbaren WLAN-Netzwerken in der Umgebung. Ist der N3 eingeschaltet, wird auch er dort aufgelistet. Klicken Sie doppelt auf den N3 Eintrag.
- Page 8 CONNECT N3 Software / Treiber Installation Ist der N3 mit dem Netzwerk verbunden, kann die mitgelieferte Software installiert werden. Legen Sie dazu die Treiber CD ein, der Autostarter ruft automatisch das Setup Menü auf. Sollte dies nicht der Fall sein, starten Sie die Autorun.exe bitte manuell über den Windows Explorer.
- Page 9 Handbuch des Remote Control Editors auf der Treiber und Software CD oder auf unserer Webseite. Sobald alles installiert ist, finden Sie rechts unten in der Taskleiste das Symbol des N3, welches über die rechte Maustaste bedient werden kann. Die Weboberfläche des N3 erreichen Sie über TERRATEC N3 ► Einstellungen. Die voreingestellten Zugangsdaten sind User: admin Passwort: admin Das Passwort sollten Sie aus Sicherheitsgründen umgehend gegen ein eigenes austauschen. Alle Einstellmöglichkeiten sind in der Weboberfläche beschrie-...
- Page 10 CONNECT N3 Media Center Rufen Sie im Windows Media Center das Setup auf um das TV-Signal für den Empfang einzurichten. Sie finden dies unter Aufgaben ► Einstellungen. Wählen Sie dort TV ► TV-Signal ► TV-Signal einrichten und folgen Sie den Anweisungen am Bildschim. Bestätigen Sie das Ergebnis der TV-Signalerkennung und der Satelliten Auswahl.
- Page 11 Führen Sie anschließend noch einen vollständigen Transponder-Suchlauf durch um eine aktuelle Senderliste zu erhalten. Nach dem die Sender gefunden und abgespeichert wurden, können Sie das Fernsehprogramm über das Hauptmenü ► Live-TV aufrufen.
- Page 12 N3 wird via WLAN oder LAN mit ihrem Netzwerk verbunden. Remote Control Editor: PC-Software für die Fernbedienung. Diese wird nur für die Benutzung des Windows Media Centers oder der TERRATEC Home Cinema Software benötigt. Der N3 selbst lässt sich damit nicht bedienen.
- Page 13 Wireless DVB-S Receiver CONNECT N3 Quick Setup Guide Version 1.1 - 10 / 2012 TT601613...
- Page 14 CONNECT N3 Welcome! We‘re pleased that you‘ve chosen a TERRATEC product! Please take a few minutes time before starting to get an overview of the connectivity and features of the receiver. We hope you enjoy using your CONNECT N3! Product Features • TV receiver for DVB-S on the computer...
- Page 15 Safety • Read carefully through the operating manual and keep it in a safe place. • Observe all warnings and follow the instructions to avoid damage. • Use this device indoors only. • Place the device on a plane and dry surface to prevent fire or electric shocks as well as possible damage to the product itself. • Keep the device away from direct sunlight, radiators, open flames and other sources of heat. • Only use the accompanying power supply. If you are not going to use the device for an extended period, disconnect it from the power supply. To avoid short circuits, never pull on the cable itself. In addition, be sure to unplug the device from the AC outlet in the event of a thunderstorm.
-
Page 16: Hardware Overview
CONNECT N3 Hardware Overview Device on air LAN activity light Power light WLAN activity light WPS activity indicator On / off switch WPS switch On / off switch: Hold down the button for 2 seconds to turn power on / off. -
Page 17: Directional Pad
Here is a short overview of the Media Center keys you need. For more information, please see the Remote Control Editor manual which can be found on the driver CD and downloaded from our website (www.terratec.com) . Number buttons Buttons to switch to a specific program. - Page 18 If you want to use the N3 on a netbook without a CD drive, you can download the software setup from our website (www.terratec.com). Now the CD is no longer needed. In general we recommend that you check on our website for the latest driver &...
- Page 19 Installation WLAN (manual) Alternatively, the N3 can be set up manually. Just click once with the left mouse button on the wireless icon in the taskbar. You will see a summary of all available wireless networks in the area. If the N3 is turned on, it will also be listed as explained underneath.
- Page 20 CONNECT N3 Software / Driver Installation Once the N3 is connected to your network, you can install the included software. 1. Quick Setup Guide This manual as a PDF file. 2. Driver installation Installs the required drivers and application for managing the N3. 3. Software installation Here you have the option to install additional software (eg.
- Page 21 Media Center commands, no further action is necessary. Would you like to deal more intensively with it, you will find all necessary information in the manual of the remote control editor on the driver CD. Once everything is installed, you find the icon of the N3 in the Windows taskbar, which can be operated using the right mouse button. The web interface of the N3 is accessible over TERRATEC N3 ► Settings. Please login with: User: admin Password: admin The password should be replaced with your own desired password immediately after the installation process is finished for your own safety.
- Page 22 CONNECT N3 Media Center Start the Windows Media Center to setup the reception of the TV signal. You can find this under Tasks ► Settings. Select TV ► Setup TV Signal and follow the instructions on the screen. Confirm the result of the TV signal detection and selection of the satellite.
- Page 23 Afterwards please run a full transponder scan in order to receive an up-to-date station list. After the channels were found and saved, you can start the TV from the main menu ► TV ► Live TV.
- Page 24 WLAN: Also Wireless LAN or Wireless Local Area Network. The N3 connects to your network via WLAN. Remote Control Editor: PC software for the remote control. This is only required for Windows Media Center or the Terratec Home Cinema software. The N3 itself can not be entirely controlled.
