Coral EVA 260 Manual

Evolution powered subwoofer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

E V O L U T I O N
P O W E R E D
S U B W O O F E R
EVA 260

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVA 260 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Coral EVA 260

Summary of Contents for Coral EVA 260

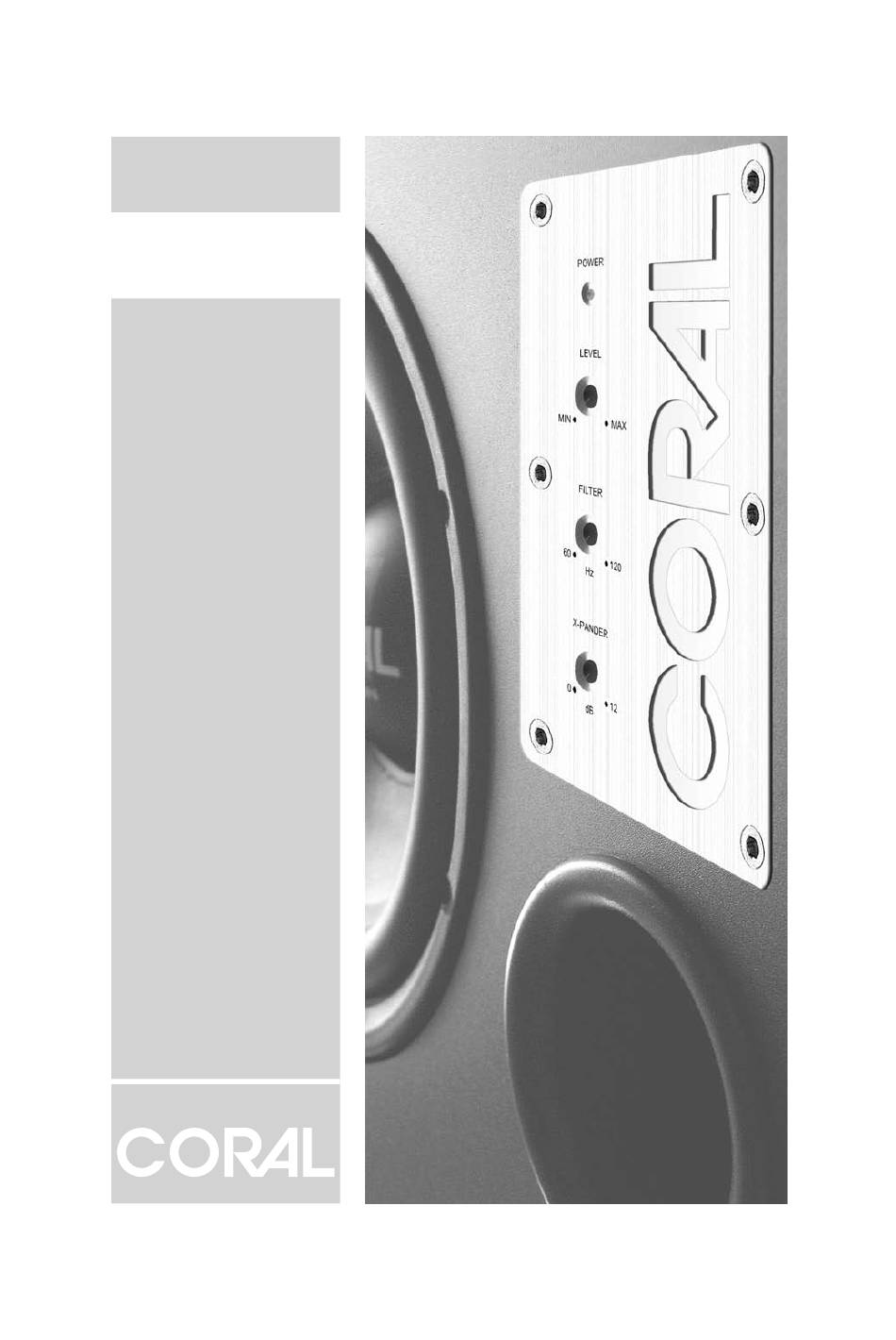

  • Page 1 E V O L U T I O N P O W E R E D S U B W O O F E R EVA 260...

  • Page 2: Installazione

    Per evitare qualsiasi rischio, raccomandiamo che l'installazione sia eseguita da personale specializzato, nel rispetto delle norme di sicurezza vigenti. La Coral Electronic non risponde di eventuali danni a persone o cose derivati dalla mancata osservanza di queste raccomandazioni e/o dall'uso improprio dei propri prodotti.
  • Page 3 COLLEGAMENTI DI ALIMENTAZIONE Per evitare possibili danni, prima di effettuare i collegamenti, spegnete l'autoradio e tutti gli apparati elettronici del sistema audio. Per prevenire principi d'incendio in caso di cortocircuito, inserite un fusibile da 30 A, sul cavo positivo, vicino alla batteria. Scollegate il fusibile fino a quando tutti i collegamenti sono stati verificati.

  • Page 4: Auto Turn-On

    COLLEGAMENTI DI SEGNALE CON USCITE RCA Per evitare possibili danni, prima di effettuare i collegamenti, spegnete l'autoradio e tutti gli apparati elettronici del sistema audio. Collegate l’autoradio al subwoofer utilizzando un cavo di segnale di buona qualità. Seguite uno degli schemi sotto riportati a seconda delle uscite RCA di cui disponete. Passate i cavi di segnale lontano dai cavi di alimentazione, la loro vicinanza potrebbe causare l'insorgere di rumore.
  • Page 5 COLLEGAMENTI DI SEGNALE CON USCITE ALTOPARLANTI Per evitare possibili danni, prima di effettuare i collegamenti, spegnete l'autoradio e tutti gli apparati elettronici del sistema audio. Utilizzate questo collegamento solo se sull'autoradio non sono disponibili uscite RCA. Collegate le uscite per altoparlanti della radio agli ingressi HI-LEVEL del subwoofer, utilizzando cavi per altoparlanti.
  • Page 6 COLLEGAMENTO DEL CONTROLLO REMOTO DI LIVELLO Per regolare il livello del subwoofer, è possibile utilizzare l’apposito controllo a distanza fornito in dotazione, da posizionare all’interno dell’abitacolo. Fate scorrere il filo di collegamento, fornito in dotazione, attraverso una guaina di protezione; non passate vicino a centraline elettroniche, ai cablaggi dell'autovettura o a parti che generano calore.
  • Page 7 CONTROL Ruotate il controllo LEVEL in senso orario AUTO REMOTE LEVEL sinché il led SERVO si accende (solo) nei TURN-ON AUTO picchi estremi di basse frequenze; è impor- SERVO tante che il led non rimanga acceso in PHASE modo fisso, in tal caso riducete il livello. 180°...

  • Page 8: Installation

    Coral Electronic declines any liability for damages caused to people and things in disregarding the contents of the present manual and/or concerning the improper use of its products.

  • Page 9: Power Connections

    POWER CONNECTIONS In order to avoid possible damages, before starting connections, turn off the car radio and all electrical devices in your audio system. To prevent fire in the event of a shorted cable, place a 30 A fuse, near to the battery, on the positive pole.
  • Page 10 SIGNAL CONNECTIONS WITH RCA OUTPUTS In order to avoid possible damages, before starting connections, turn off the car radio and all electrical devices in your audio system. Link the car radio to the subwoofer by a high quality signal cable. Follow one of the underneath schematic diagrams according to the available car radio RCA outputs.
  • Page 11 SIGNAL CONNECTIONS WITH SPEAKER OUTPUTS In order to avoid possible damages, before starting connections, turn off the car radio and all electrical devices in your audio system. Use this connection method only if the car radio is not provided by RCA outputs. Link the car radio speaker outputs to the subwoofer HI-LEVEL inputs by speaker cables.
  • Page 12 REMOTE LEVEL CONTROL LINKING It is possible to adjust the subwoofer level by the remote level control (included with the subwoofer), to be placed inside the passenger compartment. Route the linking cable (included with the subwoofer) through a protection grummet; don't put the cable close to electronic devices, car wiring or heat-generating parts.
  • Page 13 CONTROL Turn the LEVEL control clockwise until the AUTO REMOTE LEVEL TURN-ON SERVO led is lit (only) on the bass frequency’s AUTO SERVO extreme peaks; it is important the led doesn’t stay lit continuously, if needed reduce the level. PHASE 180°...

  • Page 14: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE Il potente amplificatore digitale ad elevato rendimento fornisce la sua notevole dinamica con un limitato consumo di corrente ed un bassissima dissipazione termica. Le principali regolazioni del subwoofer sono presenti sul pannello frontale: controllo del guadagno, filtro crossover e livello delle basse frequenze. Il controllo di fase ed il led “SERVO”, utili per una corretta messa a punto del sistema, sono posizionati nella parte posteriore del mobile.

  • Page 15: Technical Data

    TECHNICAL DATA music power Watt rms power Watt frequency range Hertz 32÷120 X-PANDER gain @ 50 Hz 0÷12 FILTER cut frequency Hertz 60÷120 FILTER slope dB/oct PHASE control 0 /180 RCA input sensitivity Volt 0.5÷4 HI-LEVEL input sensitivity Volt 1÷16 power supply Volt 11÷17...

  • Page 16: Garanzia

    WARRANTY Coral Electronic guarantees characteristics and perfect operation of its products. Coral Electronic will replace those parts which should prove defective within two years from the date of purchase, certified by the sales receipt. The warranty is void in case of misuse or illegal opening.
