SEH IH-304 User Manual

Usb hub
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
USB Hub
IH-304
User Manual
MHAB-UM-IH304
Version: 1.2 | 2018-11

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IH-304 and is the answer not in the manual?

Questions and answers

Summary of Contents for SEH IH-304

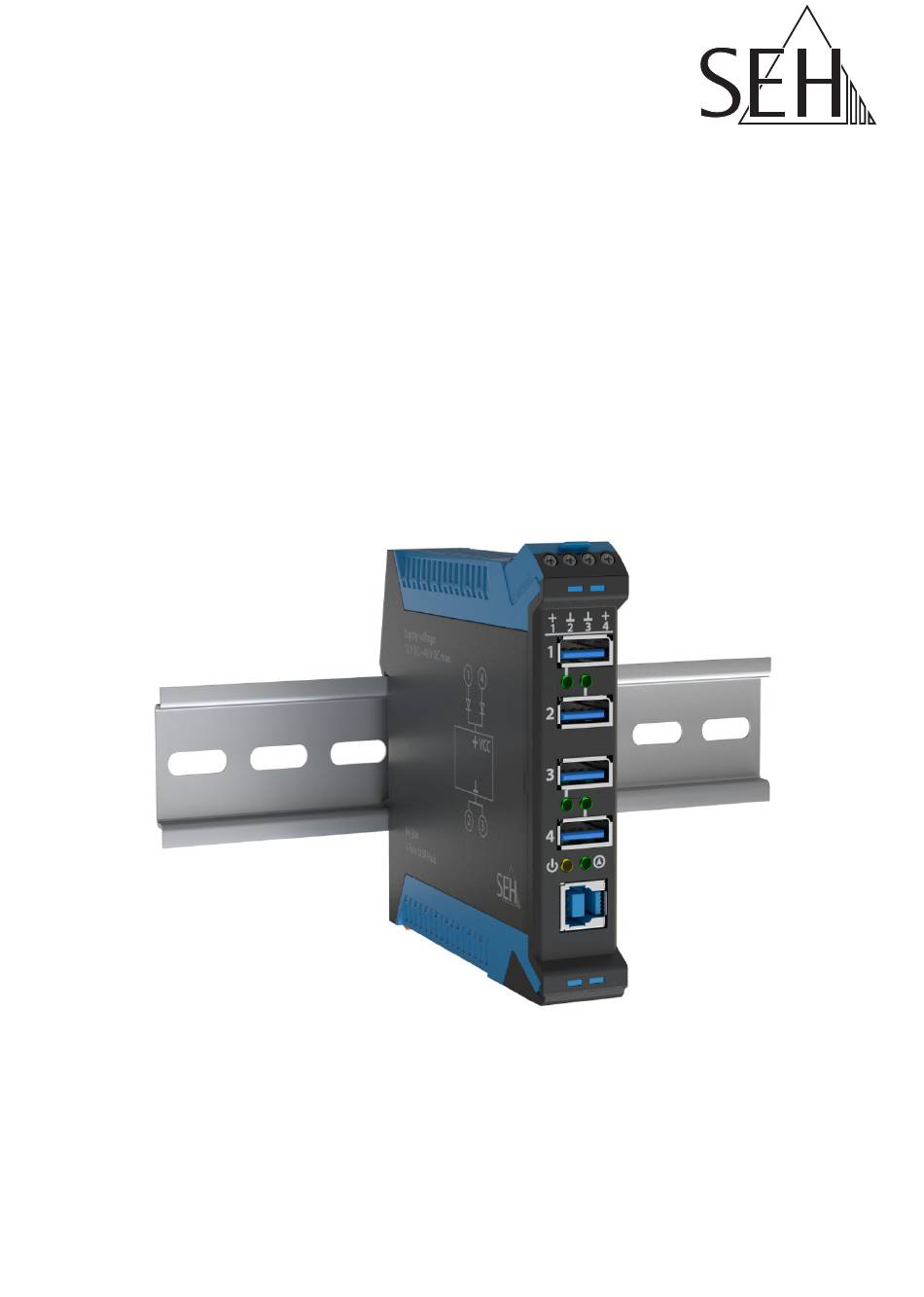

  • Page 1 USB Hub IH-304 User Manual MHAB-UM-IH304 Version: 1.2 | 2018-11...
  • Page 3 Overview This 'User Manual' provides a description of the hardware installation and initial setup of the IH-304. Table of contents 1. Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m. to 3:15 p.m. (CET) +49 (0)521 94226-44 support@seh.de...

  • Page 5: Table Of Contents

     Contents Purpose ..........2 Associated Products ................2 Scope of Supply .

  • Page 6: Purpose

    The INU-100 allows you to access non-network-ready USB devices such as the IH-304 in the network (virtual USB cable extension). To do this, the IH-304 is connected to a USB port of the INU-100. The access is controlled via the software tool ‘SEH UTN Manager‘...
  • Page 7 All Industrial Solutions are mounted on a top-hat rail in a control cabinet. The USB Deviceserver INU-100 and the USB Hub IH-304 are to be connected to a power supply. You either use your existing power supply or—if there is none or no vacancy—you can buy a new one.

  • Page 8: Scope Of Supply

    Please check the package content before getting started: USB hub 'IH-304' User User Manual gives Manual information on the installation and initial setup of the IH-304. (This document) USB cable USB 3.0, connector A on type B connector [en] User Manual...

  • Page 9: Technical Data

     Technical Data Device Overview power connectors USB ports 1–4 LEDs for (type A; USB ports 1–4 device connection) host connection LED power LED USB port (type B) snap lock Properties Values Operating – ambient temperature: 5–40 °C environment – relative humidity: 20–80 % Safeguard Overvoltage protection...

  • Page 10: Dimensions & Weight

    Dimensions & Weight 114 mm 22.5 mm 140 g Connectors Properties Values Device connection – 4 × USB 3.0 SuperSpeed – USB port type A – can be used for charging: 1.5 A per port Host connection – 1 × USB 2.0 Hi-Speed –...
  • Page 11 Power supply The IH-304 can be fed by 2 power supplies. While one power supply is actively supplying, the other serves as backup. WARNING The device and the power supply or power supplies must be installed in the same control cabinet.

  • Page 12: Type Plate

    Current input at 12 V: – approx. 50 mA without load – approx. 3.5 A with full load on the USB ports at 48 V: – approx. 20 mA without load – approx. 0.9 A with full load on the USB ports Type Plate The type plate gives important product information, such as...

  • Page 13: Led Display

    LED Display The LEDs of the IH-304 provide information about its status. Action Color Description USB ports permanently green The USB port is 1–4 functional. permanently The USB port was deactivated for safety reasons or an error occurred. Please contact the support 3.

  • Page 14: Safety Regulations

     Safety Regulations The IH-304 is a USB hub for use in industrial environments. The IH-304 expands the number of USB ports. • Read the documentation and make sure that your system meets the requirements listed therein. • Avoid contact with humidity or liquids.
  • Page 15 device must not be longer than 3 m. • Choose cables with a suitable wire-cross section for the connection to power supplies. User Manual [en]...

  • Page 16: Hardware Installation

    EN 60715, 35 mm wide), e.g. in a control cabinet. You can directly connect up to four USB devices to the USB ports 1–4 (type A). The IH-304 is connected to a host (client or industrial USB Deviceserver INU-100) via the USB port host connection (type B).
  • Page 17 3. Use the USB cable included in delivery to connect the IH- 304 via the USB port host connection (type B) to a client or industrial USB Deviceserver INU-100. 4. Connect the power supply/supplies (7) of your control cabinet to the IH-304: User Manual [en]...

  • Page 18: Initial Setup

     Initial Setup The IH-304 is automatically recognized as hub by your client. Further installation steps are not required. If you connect the IH-304 to an industrial USB Deviceserver INU-100, you have to establish a connection via the corresponding software tool 'SEH UTN Manager' . For more information read the INU-100 documentation, available at http://www.seh-technology.com/products/...

  • Page 19: Regulatory Compliance Information

     Regulatory Compliance Information EC Declaration of Conformity Manufacturer's name and address: SEH Computertechnik GmbH Suedring 11, 33647 Bielefeld, Germany Phone: +49 (0)521 94226-0 Herewith SEH Computertechnik GmbH declares that Product: Industrial Solution Type designation: IH-304 Serial no.: 291 yyyy mm nnnnn (yyyy = year, mm = month, nnnnn = seq.
  • Page 20 Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ ce-notifications.html [en] User Manual...

  • Page 21: Federal Communication Commission (Fcc) Notice

    Federal Communication Commission (FCC) Notice The user has to comply with all instructions defined in this manual. It is not allowed to do product modifications not expressly approved by SEH. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 22 [en] User Manual...
  • Page 23  Inhaltsverzeichnis Verwendungszweck ....... . . 20 Ergänzende Produkte..............20 Lieferumfang .

  • Page 24: Verwendungszweck

     Verwendungszweck Die Industrielösung IH-304 ist ein USB-Hub. Das Gerät verfügt über vier USB 3.0-Schnittstellen. Diese können zum Laden von USB-Geräten genutzt werden. Der IH-304 wird über die USB-Schnittstelle an einen Client angeschlossen. Alternativ wird der IH-304 an einen industriellen...
  • Page 25 Ihre seriellen Geräte netzwerkfähig (TCP/IP, Internet)! http://www.seh-technology.com/de/ produkte/industrie-loesungen/su-302.html Industrielösung 'Hutschienen-Netzteile' Alle Industrie-Lösungen werden im Schaltschrank auf der Hutschiene montiert. Der USB Deviceserver INU-100 und der IH-304 sind eine Stromversorgung anzuschließen. Entweder nutzen Sie Ihre vorhandene Stromversorgung oder – sollte keine vorhanden oder frei verfügbar sein –...

  • Page 26: Lieferumfang

     Lieferumfang Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit, bevor Sie die Installation beginnen: USB-Hub 'IH-304' User Das 'User Manual' (Benutzer- Manual handbuch) beschreibt Installation Inbetrieb- nahme des IH-304. (Dieses Dokument) USB-Kabel USB 3.0, Typ-A-Stecker und Typ- B-Stecker [de] Benutzerhandbuch...

  • Page 27: Technische Daten

     Technische Daten Geräte-Übersicht Stromanschlüsse USB-Ports 1–4 LEDs für (Typ A; USB-Ports 1–4 Geräteanschluss) Power-LED Hostanschluss-LED USB-Port (Typ B; Hostanschluss) Schnapp- verbinder Eigenschaften Werte Betriebsumgebung – Umgebungstemperatur: 5–40 °C – Relative Luftfeuchtigkeit: 20–80 % Schutzvorrichtung Überspannungsschutz Benutzerhandbuch [de]...

  • Page 28: Abmessungen & Gewicht

    Abmessungen & Gewicht 114 mm 22,5 mm 140 g Anschlüsse Eigenschaften Werte Geräteanschluss – 4 × USB 3.0 SuperSpeed – USB-Port Typ A – als Ladeports nutzbar: 1,5 A pro Port Hostanschluss – 1 × USB 2.0 Hi-Speed – USB-Port Typ B [de] Benutzerhandbuch...
  • Page 29 Stromversorgung Der IH-304 kann über 2 Stromquellen versorgt werden. Eine Stromquelle übernimmt die Versorgung, die andere dient als Backup. WARNUNG Das Gerät und das oder die Versorgungsnetzteile müssen im selben Schaltschrank installiert sein. Das Niederspannungskabel zwischen dem Netzteil und dem Gerät darf maximal 3 m lang sein.

  • Page 30: Typenschild

    Stromaufnahme bei 12 V: – ca. 50 mA ohne Last – ca. 3,5 A bei Volllast auf den USB- Ports bei 48 V: – ca. 20 mA ohne Last – ca. 0,9 A bei Volllast auf den USB- Ports Typenschild Auf dem Typenschild finden Sie wichtige Angaben zu Ihrem Produkt, wie z.B.

  • Page 31: Led-Anzeige

    LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des IH-304 ermittelt werden. Aktion Farbe Beschreibung USB- Dauer-An grün Der USB-Port ist Ports funktionsbereit. 1–4 Dauer-An Der USB-Port wurde aus Sicherheitsgründen abgeschaltet oder es liegt ein Fehler vor. Wenden Sie sich an den Support 3.

  • Page 32: Sicherheitsvorschriften

    • Elektrostatische Entladungen (ESD) können die Gerä- teleistung beeinträchtigen. • Eine Unterbrechung der Versorgungsspannung kann die Geräteleistung beeinträchtigen oder Fehlfunktionen ver- ursachen. • Wählen und verwenden Sie ein Netzteil für den IH-304, das die in diesem Dokument genannten diesbezüglichen Anforderungen erfüllt [de] Benutzerhandbuch...
  • Page 33 • Das Gerät und das oder die Versorgungsnetzteile müssen im selben Schaltschrank installiert sein. • Das Niederspannungskabel zwischen dem Netzteil und dem Gerät darf maximal 3 m lang sein. • Für die Stromversorgungen müssen jeweils Kabel mit aus- reichendem Leiterquerschnitt gewählt werden. Benutzerhandbuch [de]...

  • Page 34: Hardware-Installation

    (Typ A) angeschlossen werden. Über den USB-Port Hostanschluss (Typ B) wird der IH-304 mit einem Host (Client oder industriellem USB Deviceserver INU-100) verbunden. Um den IH-304 mit Strom zu versorgen, muss er an eine oder zwei Stromversorgungen Ihres Schaltschranks angeschlossen werden.
  • Page 35 2. Schließen Sie die USB-Geräte an die USB-Ports 1–4 (Typ A) des IH-304 an: 3. Verbinden Sie den IH-304 über den USB-Port Hostan- schluss (Typ B) mit Hilfe des mitgeliefertem USB-Kabel mit einem Client oder einem industriellen USB Deviceserver INU-100.

  • Page 36: Inbetriebnahme

     Inbetriebnahme Der IH-304 wird als USB-Hub automatisch von Ihrem Client erkannt. Weitere Installationsmaßnahmen sind nicht erforderlich. Wenn Sie den IH-304 an einen industriellen USB Deviceserver INU-100 anschließen, müssen Sie über das zugehörige Software-Tool 'SEH UTN Manager' eine Verbindung herstellen.

  • Page 37: Konformitäts-Erklärungen

     Konformitäts-Erklärungen CE-Konformitätserklärung Herstellername und -adresse: SEH Computertechnik GmbH Südring 11, 33647 Bielefeld, Deutschland Tel.: +49 (0)521 94226-0 Hiermit erklärt SEH Computertechnik GmbH, dass Produkt: Industrial Solution Typenbezeichnung: IH-304 Seriennummer: 291 yyyy mm nnnnn (yyyy = Jahr, mm = Monat, nnnnn = fortlaufende Nummer) den folgenden Bestimmungen entspricht RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS...
  • Page 38 Bielefeld, 10. November 2017 Dipl.-Ing. Rainer Ellerbrake, Geschäftsführer Wichtig: Die aktuelle CE-Konformitätserklärung kann von der SEH Computertechnik GmbH-Webseite geladen werden: http://www.seh-technology.com/de/ service/ce-erklaerungen.html [de] Benutzerhandbuch...

  • Page 39: Federal Communication Commission (Fcc) Notice

    Federal Communication Commission (FCC) Notice The user has to comply with all instructions defined in this manual. It is not allowed to do product modifications not expressly approved by SEH. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 40 Downloads: http://www.seh-technology.com/services/downloads.html © 2018 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. The contents of this document are subject to change without notification. The product documentation gives you valuable information about your product.
