83201911 H1.qxd
04.04.01

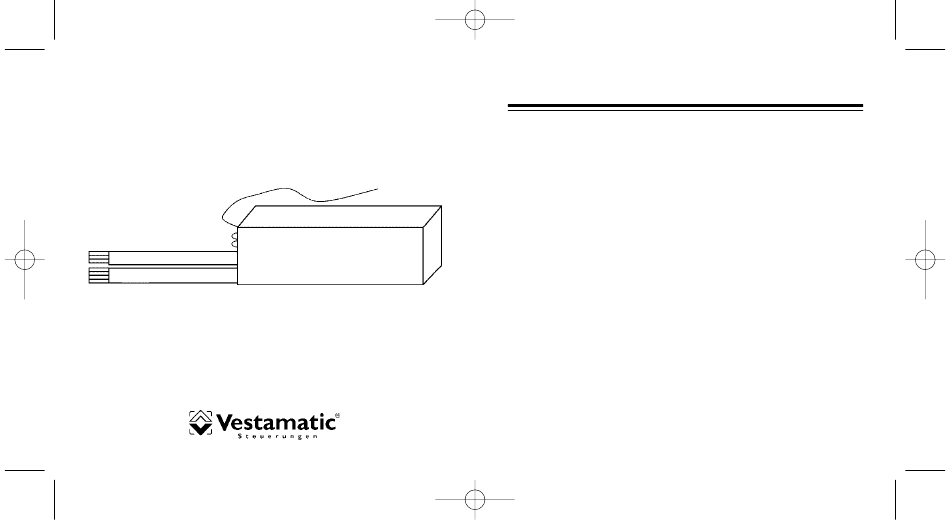

VestaFunk MS16
Montage- und Bedienungsanleitung
Installation and Operating Instructions
11:20
Seite 1
Sicherheitshinweise
· Beachten Sie, dass die Vestamatic VestaFunk MS16R / MS 16 M zum
Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Arbeiten am 230 VW-
Netz dürfen nur von einer Elektrofachkraft (gem. VDE 0100) ausgeführt werden.
Beauftragen Sie mit der Installation bitte einen Elektrofachbetrieb.
· Die Steuerung ist sofort nach dem Auspacken auf Beschädigungen zu prüfen, im
Falle der Beschädigung des Gerätes oder der Anschlussleitungen darf das Gerät
keinesfalls in Betrieb genommen werden. Sollte ein Transportschaden vorliegen,
so ist unverzüglich der Lieferant zu informieren.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung nicht gewähr-
leistet ist, so ist diese unverzüglich außer Betrieb zu nehmen und gegen unbe-
absichtigten Betrieb zu sichern. Dasselbe gilt, wenn Arbeiten an den Fenstern oder
Rolladen durchgeführt werden, an welchen diese Steuerung betrieben wird.
· Je nach baulicher Substanz kann die Reichweite des Funksystems eingeschränkt
werden. So können metallische Flächen, sowie dicke oder stark armierte Decken
und Wände eine Reduzierung der Funkreichweite der Sender bzw. Empfänger
verursachen. Ebenso können andere Geräte, welche die gleiche Funkfrequenz
(433,92 MHz) verwenden das Funksystem stören, oder von diesem beeinflusst
werden. Aus Sicherheitsgründen wird die jeweilige Funktion des Vestamatic Funk-
systems bei nicht zweifelsfrei erkannten Funk-Signalen nicht ausgeführt.
· Um eine maximale Empfangsqualität zu erreichen, sind obige Punkte zu berück-
sichtigen, sowie der Einsatz von zwei oder mehr Funkempfängern unmittelbar
nebeneinander zu vermeiden. Wir empfehlen einen Mindestabstand von 30 cm
zwischen den Funkempfängern nicht zu unterschreiten.
- 2 -
D
Advertisement
Chapters
Table of Contents
Summary of Contents for Vestamatic VestaFunk MS16 Series
- Page 1 VestaFunk MS16 Sicherheitshinweise · Beachten Sie, dass die Vestamatic VestaFunk MS16R / MS 16 M zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Arbeiten am 230 VW- Netz dürfen nur von einer Elektrofachkraft (gem. VDE 0100) ausgeführt werden.
-
Page 2: Table Of Contents
Inhalt Einleitung Allgemeines Sicherheitshinweise Seite 2 Der Kauf der Vestamatic VestaFunk MS 16 M bzw. VestaFunk MS 16 R Einleitung war eine gute Entscheidung. Sie haben damit ein hochwertiges Allgemeines Seite 4 Produkt erworben, das über eine Vielzahl von sinnvollen Funktionen... -
Page 3: Funktionsbeschreibung
Ihren Wünschen vollkommen unabhängig zu bedienen. Wenn Sie eine Vestamatic VestaFunk MS 16 R erworben haben, so drücken Sie die Einfahr-Taste bzw. die Ausfahr-Taste des Funk- Handsenders, um Ihre Rolladen zu bedienen; die Rolladen fahren unverzüglich ein bzw. -
Page 4: Vestafunk Ms 16M
Bedienung VestaFunk MS 16 M Funk-Handsender Wenn Sie eine Vestamatic VestaFunk MS 16M erworben haben, so Sobald die LED-Anzeige des Funk-Handsenders bei Betätigung des betätigen Sie die Einfahr-Taste bzw. die Ausfahr-Taste des Funk- Tasters nicht mehr leuchtet, oder sich die Reichweite des Funk-Hand- Handsenders für die Dauer von 2 Sekunden, um Ihre Beschattung... -
Page 5: Hinweise Für Den Elektrofachbetrieb
Hinweise für den Elektrofachbetrieb Hinweise für den Elektrofachbetrieb Einbau und Inbetriebnahme: Wichtig: Eine parallele Ansteuerung mehrerer Antriebsmotoren mit- tels einer Vestamatic VestaFunk MS 16 lässt sich nur über 1. Betriebsspannung abschalten. Trennrelais realisieren. Werden mehrere Vestamatic VestaFunk MS 16 verwendet, 2. -
Page 6: Programmierung Des Funksenders
Um den Funksender in Betrieb zu nehmen, muss dieser der · 1 Sekunde warten, die rote LED an der Stirnseite des Gerätes Vestamatic VestaFunk MS 16 zugeordnet werden. Es ist grundsätzlich blinkt. nur die Programmierung von 1 Bedientaste je Einschalten der Betriebs- ·... -
Page 7: Technische Daten
83201911 H1.qxd 04.04.01 11:20 Seite 13 Technische Daten Maßbild Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: 1,4 W Ausgang: Schaltleistung: 4 A, 230 VW, cos f > 0,8 Schaltzeit MS 16R: 100 Sekunden Schaltzeit MS 16M: 180 Sekunden Betriebstemperaturbereich: -10 – +65 °C Schutzart: IP65 Sendefrequenz:... -
Page 8: Anzeige-/Bedienungselemente
83201911 H1.qxd 04.04.01 11:20 Seite 15 Anschlussplan Anzeige-/Bedienungselemente - 15 - - 16 -... - Page 9 VestaFunk MS16 Safety precautions · Please note that Vestamatic VestaFunk MS16R / MS16M require an operating voltage of 230 VW, 50 Hz. Work on the 230 VW mains may only be carried out in accordance with VDE 0100 and by a professional electrician.
- Page 10 MS 16 R includes the following items: Programming the radio transmitter Programming a radio transmitter page 27 1. Radio control Vestamatic VestaFunk MS 16 M / VestaFunk MS 16 R Deleting a radio transmitter page 27 – 28 2. Operating instructions...
-
Page 11: Introduction
In order to operate your Vestamatic VestaFunk MS 16 R, press either independently and customize its control to your own requirements. the retract or the extend button of the hand-held radio transmitter and the sunshade will immediately retract or extend. -
Page 12: Vestafunk Ms 16M
VestaFunk MS 16 M Hand-held radio transmitter In order to operate your Vestamatic VestaFunk MS 16 M, press either If the LEDs of the hand-held radio transmitter no longer light up while the retract or the extend button of the hand-held radio transmitter for after pressing the button or the reach of the hand-held radio trans- 2 seconds and the sunshade will fully retract or extend. -
Page 13: Notes For Professional Electricians
Seite 25 Notes for professional electricians Notes for professional electricians Installation and start-up: Important: Parallel control of several drive motors with a Vestamatic VestaFunk MS 16 can only be implemented by means of 1. Switch off the power supply. isolating relays. -
Page 14: Programming The Radio Transmitter
Programming a radio transmitter Deleting all stored radio transmitters · Switch on the operating voltage of the Vestamatic VestaFunk MS 16. · Wait for 1 second until the red LED on the front side of the device · Press the extend button of the remote control to be programmed is flashing. -
Page 15: Technical Data
83201911 H1.qxd 04.04.01 11:20 Seite 29 Technical data Dimension diagram Power supply: 230 VW, 50 Hz Rated power: 1.4 W Output: Maximum load: 4 A, 230 VW, cos f > 0.8 Switching time MS 16R: 100 seconds Switching time MS 16M: 180 seconds Operating temperature: -10 °C (14 °F) –... -
Page 16: Wiring Diagram
83201911 H1.qxd 04.04.01 11:20 Seite 31 Wiring diagram Display and operating elements - 31 - - 32 -...
