Summary of Contents for Ecodhome 01335-2013-00

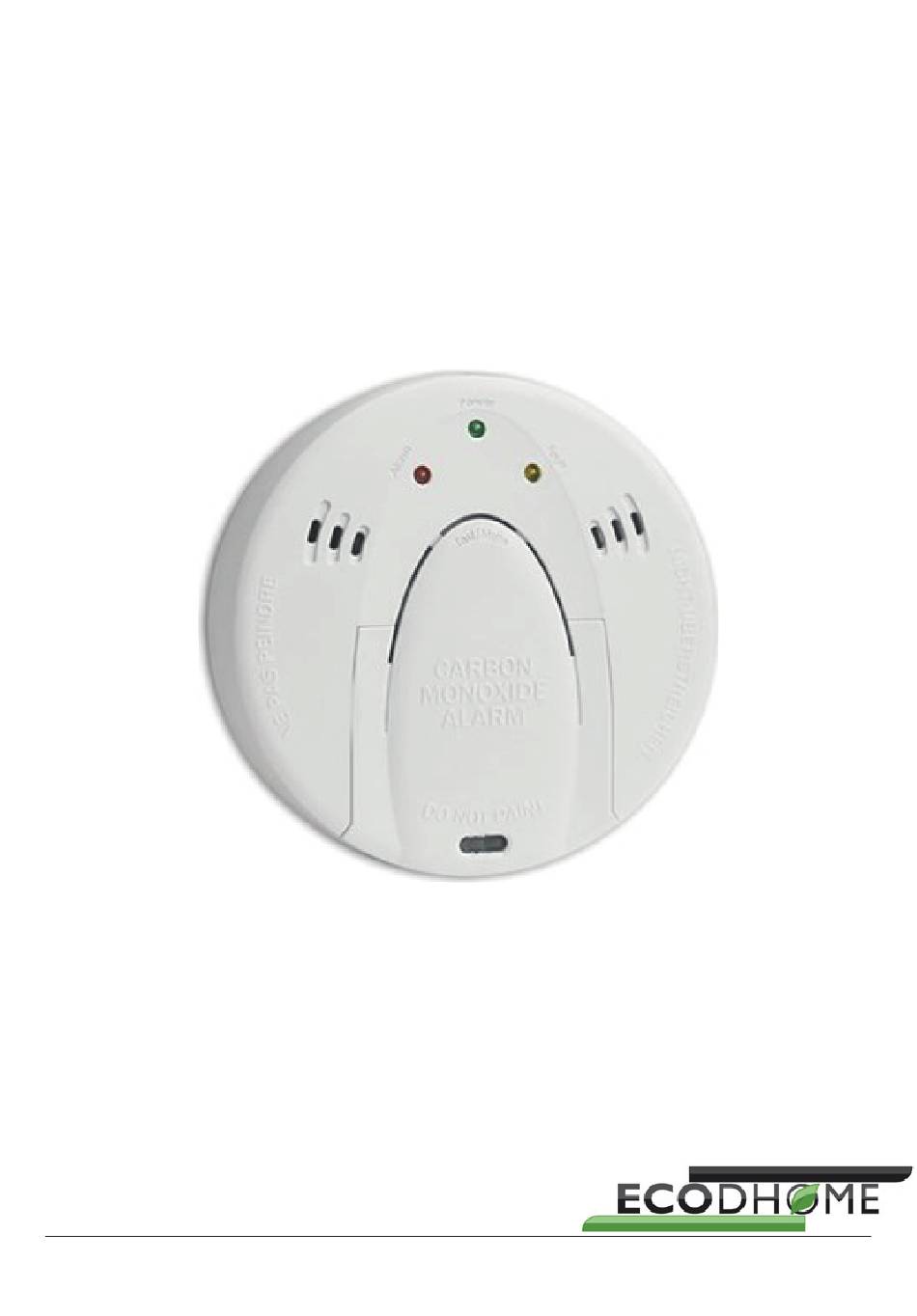

- Page 1 Rilevatore di CO Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 5 – Installazione 8 – Funzionamento 9 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto il rilevatore di CO per la sicurezza degli impianti. Il rilevatore di CO è un dispositivo certificato Z-Wave, compatibile con i gateway della linea MyVirtuoso Home. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto Il sensore ha lo scopo di rilevare la presenza di monos- sido di carbonio nell’ambiente in cui viene posizionato; quando il sensore rileva una certa densità di CO invia una notifica di allarme al gateway MyVirtuoso Home a cui è collegato, inoltre per avvertire del pericolo il dispositivo emetterà anche un allarme sonoro di sicurezza. Il presente dispositivo è stato studiato per un utilizzo interno. -
Page 5: Installazione
Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Temperatura di funzionamento: 0°C ~ 50°C. Umidità relativa: 10% ~ 95% Dimensioni: �125 * 35 (P) mm. Batterie: AA x 3 Contenuto confezione 1 Rilevatore di CO. 1 Staffa di fissaggio 2 Viti e tasselli di fissaggio. 1 Manuale di installazione. Installazione Aprire il vano batteria, inserire le batterie, quin- di agganciare il sensore alla staffa ruotandolo in senso orario. Per l’inclusione: posizionare il gateway MyVirtuo- so Home in modalità di inclusione, pemere il pul- sante di accoppiamento per 1 volta. Per l’esclusione: posizionare il gateway MyVirtuo-... - Page 6 so Home in modalità esclusione e quindi premere il pulsante di accoppiamento 1 volta. Nota: in modalità esclusione il LED lampeggerà rosso in maniera continua. N.B. Affinchè l’operazione vada a buon fine, durante la fase di inclusione/esclusione il dispositivo dovrà ri- manere in raggio non superiore a 1 metro dal gateway MyVirtuoso Home. Rimuovere la staffa di fissaggio rotandola in senso antiorario. Dopo aver deciso dove andrà collocato il sensore, utilizzare la staffa come dima per marcare la po- sizione delle viti. Forare il muro con la punta da 5 mm e inserire i tasselli. Fissare la staffa ai fori...
-
Page 8: Funzionamento
Funzionamento Modalità acceso: inserire le batterie nel sensore; il dispositivo emette un beep e i 3 LED si illumi- nano una volta velocemente; riposizionare sulla staffa. Il dispositivo invierà un allarme se rimosso dalla staffa di fissaggio. Modalità stand-by: il LED verde si accede 1 volta ogni 60 secondi. Modalità allarme: se una certa quantità di CO vie- ne rilevata*, il dispositivo emette 4 beep seguiti da una pausa di 5 secondi e da altri 4 beep sonori. Il LED rosso lampeggia velocemente. Un messag- gio di allarme verrà inviato al gateway a cui è sta- to connesso. -
Page 9: Garanzia
Ciclo di vita del sensore CO: se il LED giallo lam- peggia 4 volte ogni minuto, accompagnato da un beep sonoro, significa che il sensore CO ha termi- nato il proprio ciclo di vita, quindi sarà necessario sostituirlo con una nuova unità. Attenzione: il sensore CO ha 4 anni di vita utile, per la vostra sicurezza vi consigliamo di sostituire il dispositivo prima di tale scadenza. Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ripa- razioni.html... - Page 10 SmartDHOME Srl www.ecodhome.com info@smartdhome.com Rev. 04-2016 P/N 01335-2013-00...
- Page 11 CO detector Installation Manual www.ecodhome.com...
- Page 12 Summary 13 – I ntroduction 14 – Product description and specification 15 – Installation 19– O peration 20 – Limited warranty...
- Page 13 Introduction Thank you for choosing the SmartDHOME CO detector for pairing with the home automation gateway. This sensor is a Z-Wave enabled device and is fully compat- ible with MyVirtuoso Home network.
- Page 14 Product description and specification This detector is designed to detect the presence of carbon monoxide in the area in which is positioned. When the sensor detects a certain density of CO, it sends an alarm notification to the MyVirtuoso Home gateway to which it is connected. An audible safety alarm also sounds to warn of CO presence, alerting the occupants to danger. For indoor use only.
- Page 15 Specification: Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted . Operating temperature: 0°C ~ 50°C. Relative humidity: 10% to 95% RH. Battery: AA * 3PCS Dimensions: �125 * 35 (D) mm. Package contents: 1 CO detector. 1 Bracket holder 2 Plastic anchor & screw. 1 Installation manual. Installation Open the battery cover to insert the batteries, and then replace the cover. Fix the detector on bracket by rotating it clockwise. For “Inclusion”: put MyVirtuoso Home gateway into “inclusion” mode, and press the inclusion button of the sensor once to be included.
- Page 16 into “exclusion” mode, and press the inclusion button of sensor once to be excluded. Note: During the inclusion/exclusion phase, the device should be within 1 meter of MyVirtuoso Home gate- way. Remove the bracket from the detector by rotat- ing it anti-clockwise. Place the bracket where you are going to install the detector. In each keyhole slot, draw a mark to locate rawl plugand screw. Using a 5mm drill bit, drill two holes at the marks and insert rawl plugs. Attach the bracket by using the screws. Suggested CO detector positioning:...
- Page 19 Operation Power-on Mode: When you install batteries into module, the detector will emit a beep in 0.5 sec- ond and the three LEDs will flash once quickly. The CO detector will sound alarm if you remove battery cover. Stand-by Mode: The Green LED flashes once eve- ry 60 seconds. Alarm Mode: If a certain density of CO is detect- ed*, an audible alarm will sound with 4 beeps, fol- lowed by a 5 second delay and a further 4 beeps. The red LED will flash continuously and rapidly. Meanwhile, the CO detector will send an alarm report to the gateway and further reports after alarm has stopped.
- Page 20 It indicates the CO detector is reaching the end of its life expectancy and requires replacing. Warning: The carbon monoxide sensing unit has a limited 4 year life expectancy. For safety reasons, we therefore strongly recommend the user changes the whole the CO detector before this time. Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html...
- Page 21 SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk Rev. 04/2016 01335-2013-00...
