Summary of Contents for Carel VSDU0A0002

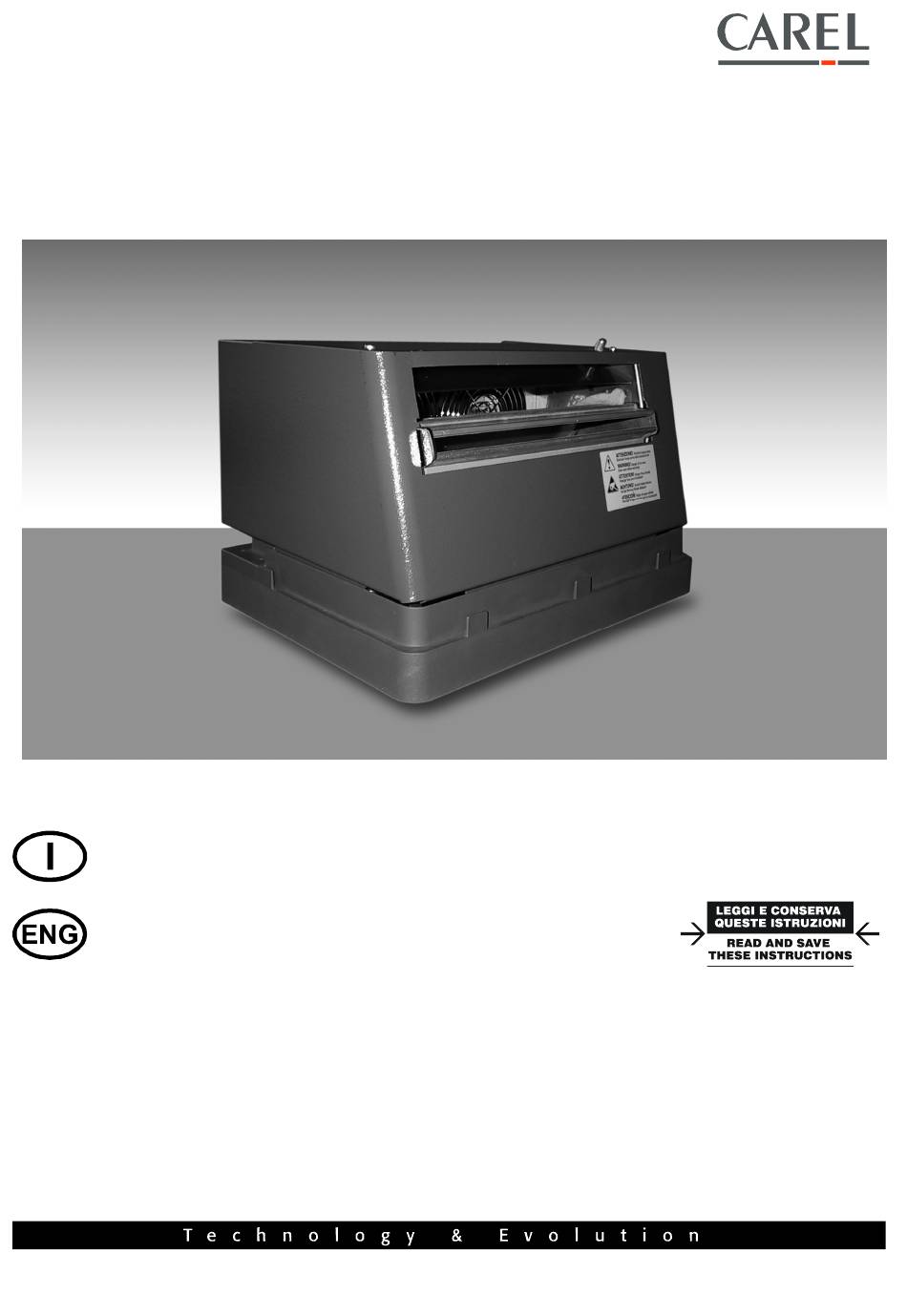

- Page 1 Distributore ventilato di vapore Per umidificatori humisteam Ventilated steam distributor For the humisteam humidifiers Manuale d’uso User manual...
- Page 3 L’umidificatore contiene componenti sotto tensione elettrica. Togliere del prodotto o dalla sua installazione, anche se CAREL S.p.A. o le sue l’alimentazione di rete prima di accedere a parti interne o in caso di filiali/affiliate siano state avvisate della possibilità...
-
Page 5: Table Of Contents
Distributore ventilato di vapore Indice Modelli disponibili ..............................7 Funzionamento..............................7 Accessori ................................7 Accessori a corredo per il montaggio ....................................7 Accessori a richiesta .........................................7 Smontaggio del carter ............................8 Montaggio del distributore ventilato di vapore ....................9 Posizionamento ..........................................9 Installazione sulla sommità dell’umidificatore..................................9 Installazione remota ........................................10 Collegamenti elettrici............................11 Configurazione per il collegamento elettrico..................................11 Avviamento................................11... -
Page 7: Modelli Disponibili
1. Modelli disponibili Il prodotto VSDU0A0002, progettato e realizzato per distribuire il vapore nell’ambiente, è adatto agli umidificatori ad elettrodi immersi humiSteam da UE001 a UE018 (1,5…18 kg/h). La testata ventilante è alimentata a 230 Vac, o 400 Vac direttamente dall’umidificatore a cui è abbinata. -
Page 8: Smontaggio Del Carter
4. Smontaggio del carter Per le operazioni di installazione del distributore ventilato di vapore o per effettuare la manutenzione rimuovere il carter dell’apparecchio secondo le istruzioni seguenti (vedi Fig. 4.1): 1. sconnettere elettricamente il distributore ventilato; 2. svitare le 2 viti di fissaggio posizionate sulla superficie superiore del carter; 3. -
Page 9: Montaggio Del Distributore Ventilato Di Vapore
5. Montaggio del distributore ventilato di vapore Posizionamento I distributori di vapore possono essere montati sopra l’umidificatore (Fig. 5.1.1) oppure posizionati separatamente (Fig. 5.1.2) e collegati all’umidificatore per mezzo del tubo di trasporto di vapore da ordinare separatamente (v. Tab. 3.2.1). In entrambi i casi, si raccomanda di rispettare le seguenti disposizioni: a) il percorso della tubazione del vapore deve sfruttare la gravità... -
Page 10: Installazione Remota
Installazione remota Utilizzare il kit VSDBAS0001 per l’installazione remota a parete del distributore ventilato di vapore. Il kit consiste in un telaio di supporto per il distributore, da fissare a parete e riprodotto in Fig. 5.4. 165.9 66.2 Dima di foratura a muro (quote in mm). Fig. -
Page 11: Collegamenti Elettrici
L’alimentazione deve essere apportata esclusivamente tramite il cavo di alimentazione elettrica (cod. 10C477A061) in dotazione all’unità. Nella Fig. 6.1 è riportato il collegamento elettrico interno della testata ventilante VSDU0A0002. Nel caso del collegamento remoto, dimensionare il cavo di alimentazione con la sezione in AWG18 ( cavo sez. 1 mm... -
Page 12: Tabella Caratteristiche Tecniche
(installazione sopra l’umidificatore/installazione remota): 160 / 275 Peso (kg) Tab. 9.1 Dimensioni (quote in mm) Fig. 10.1 CAREL si riserva la possibilità di apportare modifiche o cambiamenti ai propri prodotti senza alcun preavviso. Code +030222050 Rel. 1.0 - 20/06/08... - Page 13 The CAREL S.p.A. humidifiers are advanced products, whose operation is The liability of CAREL S.p.A. in relation to its products is specified in the CAREL specified in the technical documentation supplied with the product or can be S.p.A.
- Page 15 CONTENTS MODELS AVAILABLE............................17 OPERATION .................................17 ACCESSORIES..............................17 Assembly accessories supplied.......................................17 Accessories available upon request ....................................17 DISMANTLING THE GUARD..........................18 ASSEMBLING THE VENTILATED STEAM DISTRIBUTOR ................19 Positioning............................................19 Installation on the top of the humidifier ...................................19 Remote installation..........................................20 Electrical connections ............................21 Configuration for the electrical connection ..................................21 Start-up ................................21 Table of spare parts ............................21 Table of technical specifications........................22...
-
Page 17: Models Available
MODELS AVAILABLE The product code VSDU0A0002, designed and built to distribute steam into the room being treated, is suitable for immersed electrode humidifier models humiSteam from UE001 to UE015 (1.5 to 18 kg/h). The ventilated distributors are powered at 230 Vac o 400 Vac. -
Page 18: Dismantling The Guard
Ventilated steam distributor DISMANTLING THE GUARD When installing the ventilated steam distributor or performing maintenance, remove the guard from the appliance as shown in the instructions below (see Fig. 4.1): 1. sconnettere elettricamente il distributore ventilato; 2. unscrew the 2 fastening screws on the upper surface of the guard; 3. -
Page 19: Assembling The Ventilated Steam Distributor
Ventilated steam distributor ASSEMBLING THE VENTILATED STEAM DISTRIBUTOR Positioning The steam distributor may be fitted to the top of the humidifier (Fig. 5.1.1) or alternatively positioned separately (Fig. 5.1.2) and connected to the humidifier by a steam pipe ordered separately (see Table. 3.2.1). In both cases, the following rules should be regarded: the path of the steam pipe must exploit gravity to drain the condensed steam back to the humidifier;... -
Page 20: Remote Installation
Ventilated steam distributor Remote installation Use the kit code VSDBAS0001 for the remote wall-mounted installation of the ventilated steam distributor. The kit consists of a support frame for the distributor, to be fastened to the wall, as shown in Fig. 5.5. 165.9 66.2 Wall drilling template (distances in mm) -
Page 21: Electrical Connections
Configuration for the electrical connection Power supply must be supplied exclusively through the electrical power supply cable (code 10C477A061) issued with the unit. In Fig. 6.1 the ventilated steam distributor internal wiring connection is shown, code VSDU0A0002. Ventilate d Humidifier distributor Fig. -
Page 22: Table Of Technical Specifications
(installation on top of the humidifier/remote installation): 160 / 275 Weight (kg) Table. 9.1 Dimensions (distances in mm) Fig. 10.1 CAREL reserves the right to modify or change its products without prior warning. Code +030222050 Rel. 1.0 - 20/06/08... - Page 24 CAREL S.p.A. Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 Fax (+39) 049.9716600 http://www.carel.com - e-mail: carel@carel.com...
