SMARTSCAN ­ MAGSAFE 785­093 INSTALLATION SHEET GUIDE
MAGSAFE 785­093 (4 MAGNET CONTROL UNIT)
INSTALLATION SHEET (CD233/240806)
A

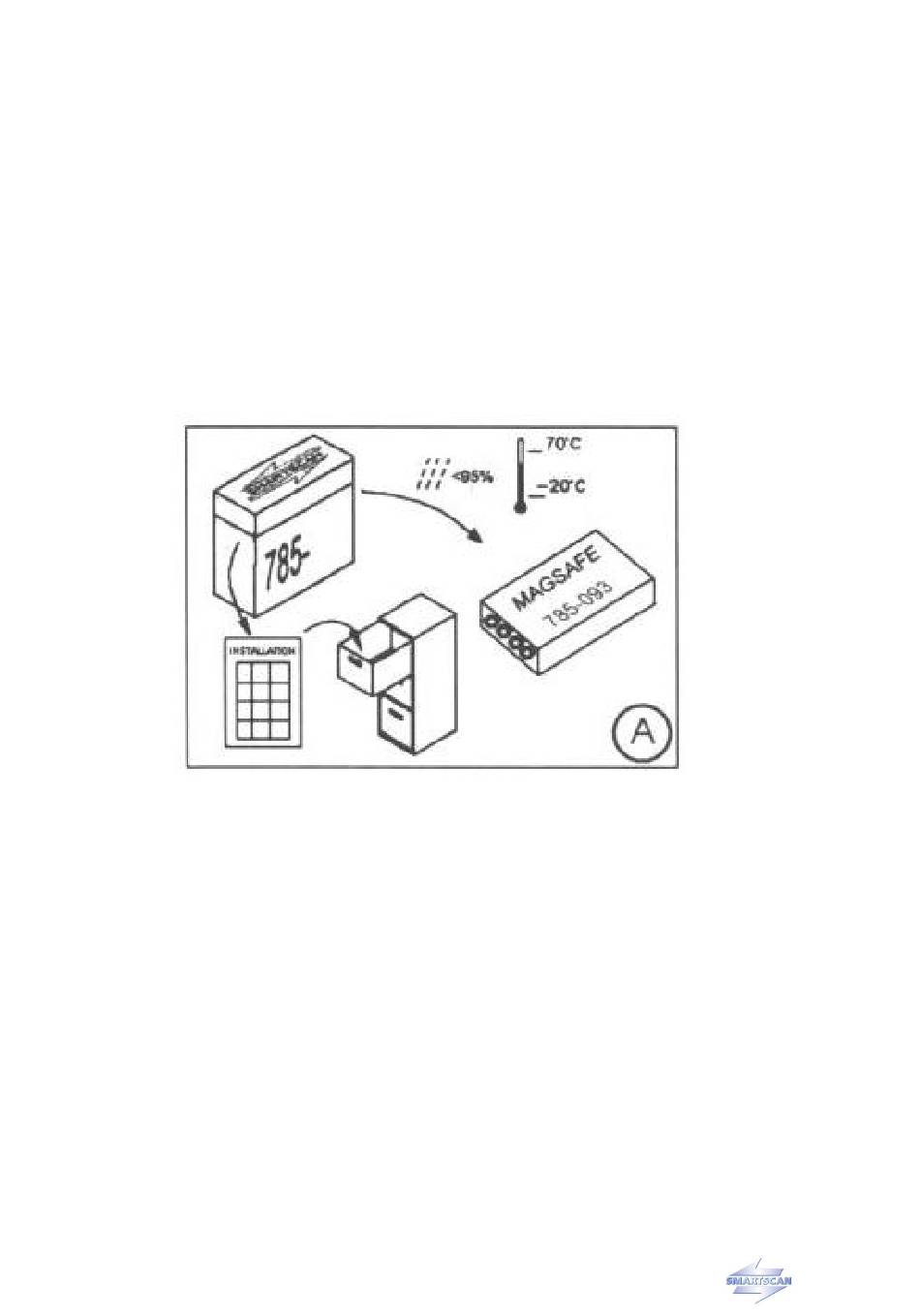

Unpacking
Remove all packaging material and retain it
q
Locate and keep the delivery note
q
Inspect all items for transit damage
q
Match goods supplied to those specified on the delivery note
q
Keep the Installation Sheet in a safe place
q
Each Magsafe system supplied would normally include:
Control Unit
q
Installation sheet
q
Service questionnaire form
q
Storage requirements
Humidity ­ <95%
q
Temperature range between ­20° C and +70°C
q
CD229/230707
1
