MODEL
DN-HP500
The parts of this product are not serviceable.
●
Please replace the product itself.
However, spare parts are available for some parts.
For details, see "PARTS LIST OF EXPLODED VIEW".
SERVICE MANUAL
JP

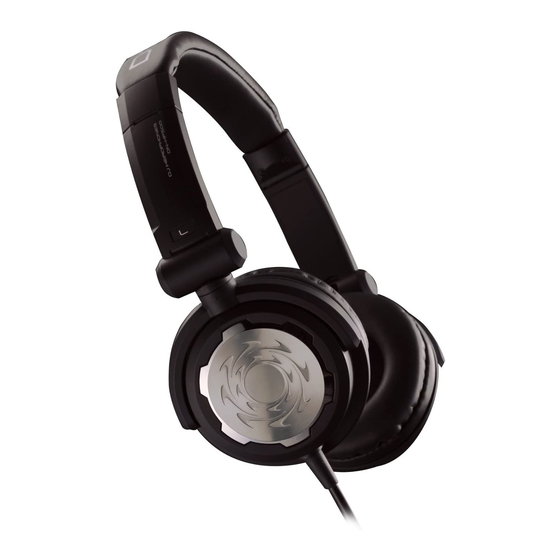

HEADPHONE
E3
E2
EK
本製品は修理対象外の製品です。
●
サービス対応は「製品交換」のみとなります。
ただし、一部の部品はスペアパーツを設定します。
詳細は分解図部品表を参照してください。
Ver. 1
E2A E2C E1K EUT
X0463 V.01 DE/CDM 0909
Advertisement
Table of Contents
Related Manuals for Denon DN-HP500
Summary of Contents for Denon DN-HP500
- Page 1 Ver. 1 SERVICE MANUAL MODEL E2A E2C E1K EUT DN-HP500 HEADPHONE The parts of this product are not serviceable. 本製品は修理対象外の製品です。 ● ● Please replace the product itself. サービス対応は「製品交換」のみとなります。 However, spare parts are available for some parts. ただし、一部の部品はスペアパーツを設定します。 For details, see "PARTS LIST OF EXPLODED VIEW".
- Page 2 ＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions. Ref.No. Part No. Part Name Remarks Q'ty New DN-HP500EM ASSY 916429000010P EAR PAD/DN-HP500 2pcs./sets 1394-07060 916619000020P HP CORD/DN-HP500 1394-07050 PLUG ADAPTER DN-HP500...
- Page 3 REPLACING EAR PAD イヤーパッドの交換方法 ＊ Follow the procedure below in reverse order when reas- ＊組み立てるときは、逆の順序でおこなってください。 sembling. (1) イヤーパッドの側部を持ち、矢印の方向にはずす。 (1) Hold the side of the ear pad and remove in the direc- tion of the arrow. DN-HP500...
- Page 4 ＊ Follow the procedure below in reverse order when reas- ＊組み立てるときは、逆の順序でおこなってください。 sembling. (1) Removing the ear pad. (1) イヤーパッドをはずす。 (2) Remove the screws. (2) ねじ 4 ケ所 を外す。 (3) Disconnect the wires. (3) ワイヤーを取り外す。 Extending line Anode side BLACK GREEN Extending line (RED) DN-HP500...
- Page 5 (4) Remove the the CORD ASSY.. (4) CORD ASSY を外す。 About 60mm KNOT : Untie CORD ASSY : Disconnect DN-HP500...
