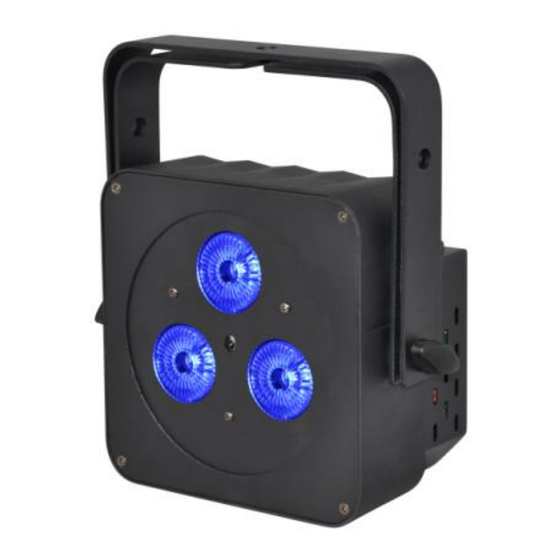

Lightmaxx Platinum Flat PAR QUAD 3x5W RGBW User Manual
  1. Manuals
  2. Brands
  3. Lightmaxx Manuals
  4. Flood Light
  5. Platinum Flat PAR QUAD 3x5W RGBW
  6. User manual

Lightmaxx Platinum Flat PAR QUAD 3x5W RGBW User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Bedienungsanleitung
Seite: 1-6

User Manual

Page: 7 - 12

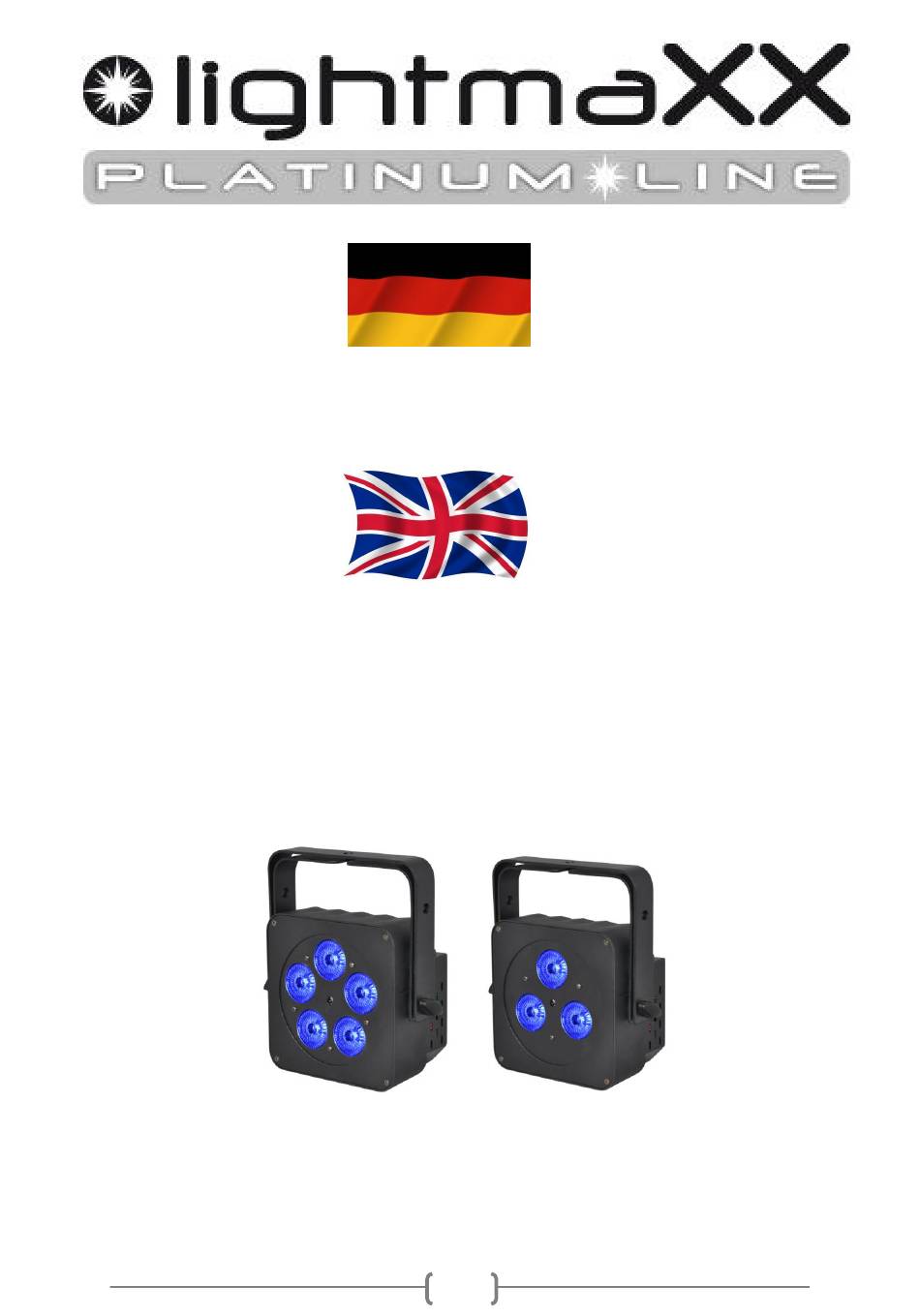

Platinum Line Flat PAR QUAD
5x 5 Watt / 3x 5 Watt QUAD LED (RGBW)
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden
haben. In der folgenden Anleitung erhalten Sie wichtige Informationen
über dieses Produkt sowie deren Eigenschaften und Funktionen.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Platinum Flat PAR QUAD 3x5W RGBW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lightmaxx Platinum Flat PAR QUAD 3x5W RGBW

Summary of Contents for Lightmaxx Platinum Flat PAR QUAD 3x5W RGBW

  • Page 1: User Manual

    5x 5 Watt / 3x 5 Watt QUAD LED (RGBW) Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.

  • Page 2: Technische Daten

    Technische Daten: LED: 5 x 5W / 3x 5W Quad Led （RGBW in 1） Abstrahlwinkel: 15° ·Leistung: 25 Watt / 15 Watt ·Stromversorgung: AC100V-250V. 60Hz-50Hz ·Maße: 220 x 99 x 224 mm · Gewicht: 1,8 Kg Betriebsfunktionen: Über die Mode Taste erreichen Sie alle manuellen Funktionen. Die Einstellungen können Sie über die UP/DOWN Tasten vornehmen.
  • Page 3 Schritt 2: Pr00-Pr20 Drücken Sie solange die Mode Taste bis obiges im Display steht um die eingebauten Programm MODE ein zu stellen. (Farbwechsel) Pr01-15 Einstellung 15 feste Farben Pr16 Farbwechsel mit 15 verschiedenen Farben Pr17 weicher Farbübergang mit 15 verschiedenen Farben Pr18 Farbwechsel mit 4 verschiedenen Farben Pr19...
  • Page 4 Schritt 5: A001 Drücken Sie solange die Mode Taste bis obiges im Display steht um den DMX Steuer MODUS ein zu stellen. Wenn Sie den Scheinwerfer nun mit einem DMX Controller verbinden, können Sie die Flat Par im 2, 3, 4 und 7 Kanal Modus betreiben. 2 –...
  • Page 5 4 – Kanal Modus: Kanal 1 Kanal 2 Kanal 3 Kanal 4 GRÜN BLAU WEISS 0-255 0-255 0-255 0-255 7 – Kanal Modus: Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Dimmer Strobe GRÜN BLAU WEISS MACRO...
  • Page 6 Funktion der Fernbedienung: BLACKOUT: LED aus SPR：Eingebaute Programme. Über +/- können alle 21 Programme durchschaltet warden. FL：Strobefunktion. Über +/- kann die Geschwindigkeit geändert werden. SP：Steuerung der Geschwindigkeit eines Programs. Über +/- kann die Geschwindigkeit geändert werden. D： DMX mode SA：Sound aktiv SL：master/slave mode S: Einstellen einer DMX Adresse via 0，1，2, 3 ,4 ,5,6,7,8,9 R(ROT)，G(GRÜN)，B(BLAU), W(WEISS)：Feste statische Farben, via “-+”...

  • Page 7: Technical Specifications

    Thanks for choosing the LED SLIM PAR light. This is the innovative LED application for professional lightings. Since the RGBW 4in1 colors ultra bright LED lamps, the unit can combine more than billions of color effects. Thanks to the waterproof and heat sink structure without any noisy, this item can be used for the buildings, Studio center, theatre, entertainment stage, dancing halls, clubs etc..

  • Page 8: Static Color Mode

    Static color mode STEP 1: Press MODE button into ----STATIC COLOR SELECTION. r000 RED: 000-255 beam level adjustable. G000 GREEN: 000-255 beam level adjustable. b000 BLUE: 000-255 beam level adjustable. o000 AMBER: 000-255 beam level adjustable STROBE:0-9 speed adjustable. STEP 2: Built-in program (Pr00-Pr20) Press MODE button into ----Built-in programs (totally 21 scenes).

  • Page 9: Sound Mode

    Sound mode STEP3: Press MODE button to--Sound mode SU00 Sound active function, sensitivity can be adjusted from 00-99. STEP4: Slave mode SLAV Press MODE button into this window----SLAVE SETTING. STEP 5: DMX Mode A001 Press MODE button into this window---- Via UP/DOWN to select DMX address from A001-A512.
  • Page 10 DMX channel assignment and function: 2channel mode: Master 0-4: Blackout Dimmer (0-240) Strobe 5-80: (241-255) Color Micro 81-150: Color Jump 151-255: Color Fade 3channel mode: RED (0-255) Green (0-255) Blue (0-255)
  • Page 11 4channel mode: RED (0-255) Green (0-255) Blue (0-255) Amber (0-255) 7channel mode: Dimmer Strobe GREEN BLUE Amber 0-4: Blackout (0-255) (0-255) (0-255) (0-255) (0-255) (0-255) 5-80: Color Micro 81-150: Color Jump 151-255: Color Fade...
  • Page 12 IR remote operation instructions: BLACKOUT: LED off SPR：built-in programs, via “- +” to select the 21 scenes. FL：flash on/off，via “-+” to adjust speed SP：speed control，via “-+” to adjust the color change speed and dream speed D： DMX mode SA：Sound active SL：master/slave mode S: setting DMX address via 0，1，2, 3 ,4 ,5,6,7,8,9 R(red)，G(green)，B(blue), W/A(white/Amber)：Static color, via “-+”...

This manual is also suitable for:

Platinum flat par quad 5x5w rgbw
