LIRE ATTENTIVEMENT AVANT D'INSTALLER
AV E RT I S S E M E N T
Risque d'électrocution
• Mettre hors tension avant d'intervenir
– Suivez les instructions
G É N É R A L I T É S
Ce luminaire a été conçu pour une utilisation à l'extérieur sans
que la température ambiante ne dépasse 25°C. Installez-le et
entretenez-le conformément aux recommandations ci-dessous.
A . M O N T A G E
AT TENTION
Risque de chute en cas de mauvais
montage
• Suivez les instructions
1. Placez le luminaire sur un tenon de grosseur appropriée.
2. Serrez les vis d'arrêt du luminaire avec un couple de 18 à 22 lb-pi.
3. Enlevez le réceptacle du ballast.

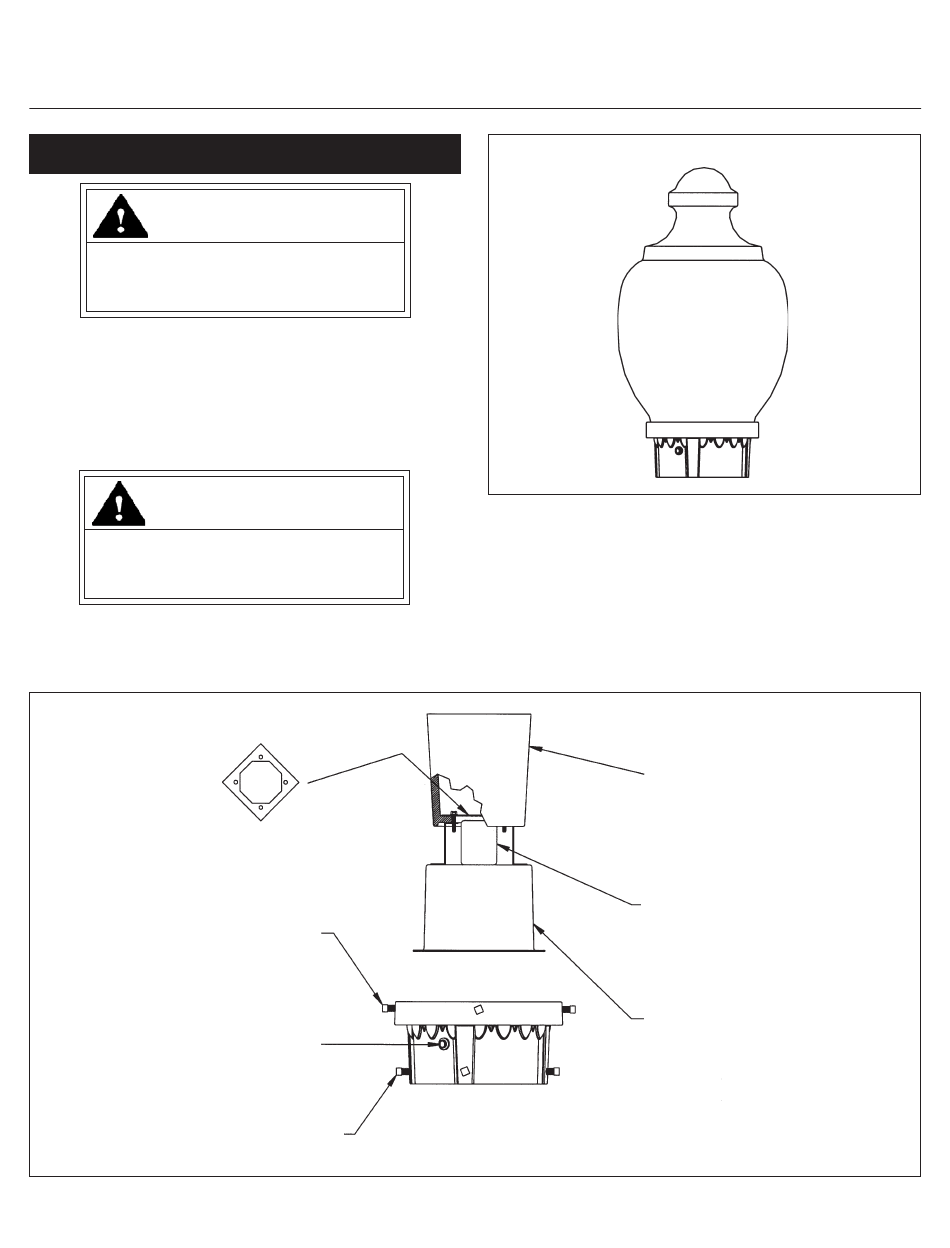

VIS DE SERRAGE DU GLOBE
Serrer juste assez pour
établir un contact léger
Installer avec la commande
photoélectrique orientée à
l'écart des autres sources
VIS D'ASSEMBLAGE
Serrer avec un couple
Ces instructions n'ont pas pour destination de couvrir tous les détails ou variantes de l'équipement, ni de répondre à toutes les éventualités que vous pourriez rencontrer pendant l'installation,
le fonctionnement ou l'entretien. Si vous souhaitez des informations complémentaires, ou si vous rencontrez un problème particulier qui ne soit pas adressé de votre point de vue d'acheteur,
le sujet doit être remonté jusqu'à la société GE Lighting Solutions
avec le globe.
de lumière
de 18 à 22 lb-pi.
4. Câblez le luminaire (voir les instructions de câblage dans la
section B de cette notice d'installation).
5. Replacez le réceptacle du ballast.
6. Installez la lampe (voir la section C de cette notice d'installation).
7. Installez le réfracteur en vous assurant que les réfracteurs
asymétriques sont correctement orientés par rapport aux
étiquettes « House Side » (côté maison) et « Street Side »
(côté rue).
8. Serrez les vis d'arrêt du globe de façon à ce qu'elles touchent
légèrement ce dernier.
LENTILLE TYPE III
(optionnelle)
Installer avant la lampe. Aligner
selon al distribution désirée, puis
fixer avec la bride fournie.
DOUILLE
Une lampe à base Goliath
doit être insérée, avec un couple de
serrage de 35 lb-po.
RÉCEPTACLE DU BALLAST
Si le ballast est à tensions multiples,
voir les instructions ci-dessus
Ligne ou
Neutre
GEH-5915
I N S T R U C T I O N S
Luminaire Legacy
™
