    DSL-AC68U Dual-band 802.11ac Wi-Fi ADSL/VDSL Modem Router Quick Start Guide...
  • Page 2 Table of contents English .........................3 Bahasa Indonesia .....................9 Bahasa Malaysia .......................15 ไทย ...................21 APAC8892 / First Edition / Feb. 2014...

  • Page 3: Hardware Features

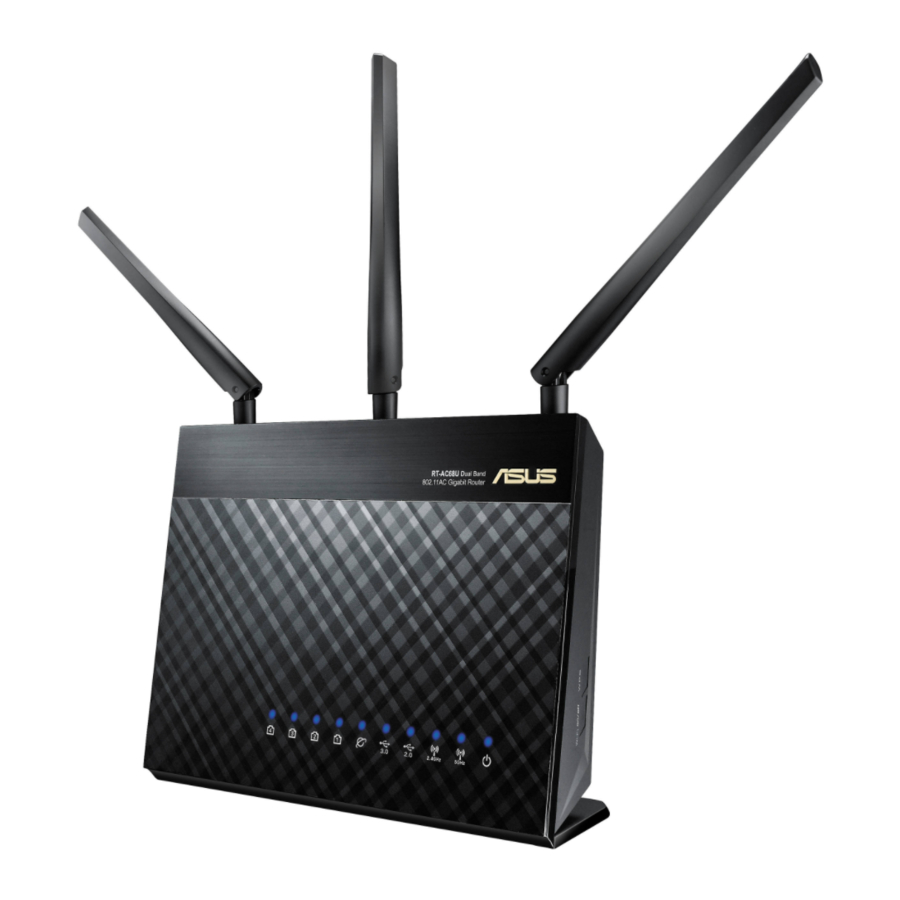

    Hardware Features 1. LAN 1~4 LED 2. DSL LED 3. Internet LED 4. USB 3.0 LED 5. 2.4 GHz LED 6. 5 GHz LED 7. Power LED 8. WPS button 9. Wi-Fi on/off button...
  • Page 4 10. Reset button 11. Power button 12. DC-IN jack 13. RJ-11 port 14. USB 3.0 port 15. LAN 1~4 ports...

  • Page 5: Package Contents

    • USB External HDD/Flash disk: • This wireless router works with most USB HDDs/Flash disks up to 2TB and supports read-write access for FAT16, FAT32, EXT2, EXT3, and NTFS. • To safely remove the USB disk, launch the web GUI (http://192.168.1.1 or http://router.asus.com), click the USB icon on the Network Map page and click Eject USB disk. • Incorrect removal of the USB disk, such as during video/music streaming or file downloading, may cause data corruption. • For the list of file system and hard disk partitions that this wireless router supports, visit: http://event.asus.com/networks/disksupport • For the list of printers that the wireless router supports, visit: http://event.asus.com/2009/networks/printersupport Package contents DSL-AC68U wireless modem router Network cable (RJ-45)

  • Page 6: Positioning Your Wireless Router

    Positioning your wireless router For the best wireless signal transmission between the wireless router and the network devices connected to it, ensure that you: • Place the wireless router at the center of your network for maximum wireless coverage. • Keep the device away from metal obstructions and away from direct sunlight. • Keep the device away from 802.11g or 20MHz only Wi-Fi devices, 2.4GHz computer peripherals, Bluetooth devices, cordless phones, transformers, heavy-duty motors, fluorescent lights, microwave ovens, refrigerators, and other industrial equipment to prevent signal interference or loss. • To ensure the best wireless signal, orient the three detachable antennas as shown in the drawing below. • Always update to the latest firmware. Visit the ASUS website at http://www.asus.com to get the latest firmware updates. 90 ° 45 ° 45 °...

  • Page 7: Before You Proceed

    Before you proceed 1. Connect your devices. Wall Power Outlet Power Wall telephone outlet Computer 2. B efore setting up your network, ensure that the DSL LED indicator is a solid light.
  • Page 8 3. L aunch a web browser and follow the Quick Internet Setup (QIS) steps. If the QIS web page does not appear after you launched the web browser, disable the proxy settings on the web browser. 4. Setup complete.
  • Page 9 Fitur Perangkat Keras 1. LED LAN 1~4 2. LED DSL 3. LED Internet 4. LED USB 3.0 5. LED 2,4 GHz 6. LED 5 GHz 7. LED Daya 8. Tombol WPS 9. Tombol aktif/nonaktif Wi-Fi...
  • Page 10 10. Tombol atur ulang 11. Tombol daya 12. Soket DC-IN 13. Port RJ-11 14. Port USB 3.0 15. Port LAN 1~4...

  • Page 11: Isi Kemasan

    • HDD Eksternal USB/Flash disk: • R outer nirkabel berfungsi dengan sebagian besar HDD USB// Flash disk yang berkapasitas hingga 2 TB serta mendukung akses baca-tulis untuk FAT16, FAT32, EXT2, EXT3, dan NTFS. • U ntuk melepas disk USB dengan aman, aktifkan GUI Web (http://192.168.1.1 atau http://router.asus.com), kemudian di sudut kanan atas halaman Network Map (Peta Jaringan), klik ikon USB, lalu klik Eject USB 1 (Lepas USB 1). • P elepasan disk USB yang tidak benar dapat menyebabkan kerusakan data. • U ntuk mengetahui daftar partisi hard disk dan sistem file yang didukung router nirkabel, kunjungi http://event.asus.com/ networks/disksupport • Untuk mengetahui daftar printer yang didukung router nirkabel,...
  • Page 12 Mengatur posisi router nirkabel Anda Untuk transmisi sinyal nirkabel terbaik antara router nirkabel dan perangkat jaringan yang tersambung, pastikan Anda: • Menempatkan router nirkabel di area tengah agar jangkauan nirkabel maksimum untuk perangkat jaringan. • Tidak menghalangi perangkat dengan benda logam dan menjauhkan dari sinar matahari langsung. • Menjauhkan perangkat dari perangkat Wi-Fi 802.11g atau hanya 20 MHz, periferal komputer 2,4 GHz, perangkat Bluetooth, telepon nirkabel, trafo, mesin berat, cahaya neon, oven microwave, lemari es, dan peralatan industri lainnya untuk mencegah interferensi atau hilangnya sinyal. • Untuk performa optimal, sesuaikan sistem pendinginan internal. Untuk informasi rinci, lihat panduan pengguna. • Selalu memperbarui ke firmware terkini. Untuk mendapatkan pembaruan firmware terkini, kunjungi situs Web ASUS http://www.asus.com. 90 ° 45 ° 45 °...
  • Page 13 Persiapan 1. Sambungkan perangkat. Wall Power Outlet Power Wall telephone outlet Computer 2. S ebelum mengkonfigurasi jaringan, pastikan bahwa indikator LED DSL menyala terang.
  • Page 14 3. A ktifkan browser Web, lalu ikuti langkah QIS (Konfigurasi Internet Cepat). Jika halaman Web QIS tidak ditampilkan setelah Anda mengaktifkan browser Web, nonaktifkan pengaturan proxy pada browser Web. 4. Konfigurasi selesai.
  • Page 15 Ciri-Ciri Perkakasan 1. LAN 1~4 LED 2. DSL LED 3. Internet LED 4. USB 3.0 LED 5. 2.4 GHz LED 6. 5 GHz LED 7. LED Kuasa 8. Butang WPS 9. Butang hidup/mati Wi-Fi...
  • Page 16 10. Butang tetapkan semula 11. Butang kuasa 12. Jek DC-IN 13. Port RJ-11 14. Port USB 3.0 15. Port LAN 1~4...
  • Page 17 • USB HDD Luaran/Cakera kilat: • P enghala wayarles berfungsi dengan kebanyakan USB HDD/ Cakera kilat sehingga 2TB dan menyokong akses baca-tulis untuk FAT16, FAT32, EXT2, EXT3, dan NTFS. • U ntuk menanggalkan cakera USB dengan selamat, lancarkan GUI web (http://192.168.1.1 atau http://rotuer.asus.com), klik ikon USB pada halaman Peta Rangkaian dan klik Remove (Tanggalkan). • P engeluaran tidak betul cakera USB, seperti pengeluaran semasa penstriman video/muzik atau memindahkan fail, boleh menyebabkan kerosakan data. • U ntuk senarai sistem fail dan sekatan cakera keras yang penghala wayarles ini sokong, lawati http://event.asus.com/networks/disksupport • Untuk senarai pencetak yang penghala wayarles ini sokong, lawati http://event.asus.com/networks/printersupport. Kandungan pembungkusan Penghala Modem Siri DSL-AC68U...
  • Page 18 Meletakkan penghala wayarles anda Untuk mendapatkan prestasi rangkaian wayarles yang terbaik dari- pada penghala ASUS anda, ikuti cadangan di bawah: • Letakkan penghala wayarles dalam kawasan terpusat untuk liputan wayarles maksimum untuk peranti rangkaian. • Pastikan penghala wayarles jauh daripada penghalang logam dan jauh daripada cahaya matahari langsung. • Pastikan penghala wayarles jauh daripada peranti Wi-Fi 802.11g atau 20MHz sahaja, 2.4GHZ persisian komputer, peranti Bluetooth, telefon kordles, pengubah, motor tugas berat, lampu kalimantang, ketuhar gelombang mikro, peti sejuk, dan peralatan industri lain untuk mengelakkan gangguan atau kehilangan isyarat. • Untuk memastikan isyarat wayarles yang terbaik, aturkan dua antena boleh tangga seperti yang ditunjukkan dalam lukisan di bawah. • Sentiasa kemas kini perisian tegar terkini. Lawati tapak web ASUS di http://www.asus.com untuk mendapatkan kemas kini perisian tegar terkini. 90 ° 45 ° 45 °...
  • Page 19 Sebelum anda teruskan 1. Sambung peranti anda. Wall Power Outlet Power Wall telephone outlet Computer 2. S ebelum menyediakan sambungan anda, pastikan bahawa penunjuk ADSL pada panel depan hidup dan tidak berkelip.
  • Page 20 3. Lancarkan pelayar web dan ikuti langkah Penyediaan Internet Pantas (QIS). Jika laman web QIS tidak muncul selepas anda melancar- kan pelayar web, nyahdaya tetapan proksi pada pelayar web. 4. Penyediaan selesai.
  • Page 21 คุ ณ สมบั ต ิ ข องฮาร์ ด แวร์ 1. LAN 1~4 LED 2. DSL LED 3. อิ น เทอร์ เ น็ ต LED 4. USB 3.0 LED 5. 2.4 GHz LED 6. 5 GHz LED 7. LED เปิ ด /ปิ ด เครื ่ อ ง 8.
  • Page 22 10. ปุ ่ ม รี เ ซ็ ต 11. ปุ ่ ม เปิ ด /ปิ ด 12. แจ็ ค DC-IN 13. พอร์ ต RJ-11 14. พอร์ ต USB 3.0 15. LAN 1~4 พอร์ ต...
  • Page 23 FAT16, FAT32, EXT2, EXT3 และ NTFS • ใ นการถอด USB ดิ ส ก์ อ ย่ า งปลอดภั ย , ให้ เ ปิ ด เว็ บ GUI (http://192.168.1.1 หรื อ http://router.asus.com), คลิ ก ไอคอน USB ในส่ ว นกลางของหน้ า Network Map (แผนที ่ เ ครื อ ข่ า ย), และคลิ ก Remove (นำ า ออก) •...
  • Page 24 การวางตำ า แหน่ ง ไวร์ เ ลส เราเตอร์ ข องคุ ณ เพื ่ อ ให้ ไ ด้ ส มรรถนะเครื อ ข่ า ยไร้ ส ายที ่ ด ี ท ี ่ ส ุ ด จาก ASUS เราเตอร์ ข อง คุ ณ ให้ ป ฏิ บ ั ต ิ ต ามคำ า แนะนำ า ด้ า นล่ า ง: • วางไวร์...
  • Page 25 ก่ อ นที ่ จ ะดำ า เนิ น การ 1. เชื ่ อ มต่ อ อุ ป กรณ์ ข องคุ ณ Wall Power Outlet Power Wall telephone outlet Computer 2. ก่ อ นที ่ จ ะเริ ่ ม กระบวนการตั ้ ง ค่ า ADSL โปรดแน่ ใ จว่ า ตั ว แสดงสถานะ ADSL บน DSL-AC68UP บนแผงนั...
  • Page 26 3. เ ปิ ด เว็ บ เบราเซอร์ และทำ า ตามขั ้ น ตอน การตั ้ ง ค่ า อิ น เตอร์ เ น็ ต ด่ ว น (QIS) ถ้ า เว็ บ เพจ QIS ไม่ ป รากฏขึ ้ น หลั ง จากที ่ ค ุ ณ เปิ ด เว็ บ เบราเซอร์ ให้...

  • Page 27: Asus Recycling/Takeback Services

    ASUS Recycling/Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for you to be able to responsibly recycle our products, batteries, other components, as well as the packaging materials. Please go to http://csr.asus.com/english/Takeback.htm for the detailed recycling information in different regions. REACH Complying with the REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) regulatory framework, we published the chemical substances in our products at ASUS REACH website at http://csr.asus.com/english/REACH.htm Prohibition of Co-location This device and its antenna(s) must not be co-located or operating in conjunction with any other antenna or transmitter. IMPORTANT NOTE: Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environ- ment. End users must follow the specific operating instructions for satisfying RF exposure compliance. To maintain compliance with FCC exposure compliance requirement, please follow operation instruc- tion as documented in this manual. Declaration of Conformity for R&TTE directive 1999/5/ Essential requirements – Article 3 Protection requirements for health and safety – Article 3.1a Testing for electric safety according to EN 60950-1 has been con- ducted. These are considered relevant and sufficient.

  • Page 28: Ce Mark Warning

    Effective use of the radio spectrum – Article 3.2 Testing for radio test suites according to EN 300 328- 2 has been conducted. These are considered relevant and sufficient. CE Mark Warning This is a Class B product, in a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures.Operation Channels: CH1~11 for N. America; Ch1~14 for Japan; CH1~13 for Europe (ETSI)

  • Page 29: Networks Global Hotline Information

    Networks Global Hotline Information For more information, visit the ASUS support site at: http://support.asus.com Region Country Hotline Number Service Hours 09:00-13:00 ; Cyprus 800-92491 14:00-18:00 Mon-Fri France 0033-170949400 09:00-18:00 Mon-Fri 0049-1805010920 09:00-18:00 Mon-Fri 0049-1805010923 Germany (component support) 10:00-17:00 Mon-Fri 0049-2102959911(Fax) Hungary 0036-15054561 09:00-17:30 Mon-Fri 09:00-13:00 ; Italy 199-400089 14:00-18:00 Mon-Fri 09:00-13:00 ; Greece 00800-44142044 14:00-18:00 Mon-Fri Austria 0043-820240513 09:00-18:00 Mon-Fri...
  • Page 30 Region Country Hotline Numbers Service Hours Australia 1300-278788 09:00-18:00 Mon-Fri New Zealand 0800-278788 09:00-18:00 Mon-Fri Japan 09:00-18:00 Mon-Fri 0800-1232787 09:00-17:00 Sat-Sun 0081-473905630 09:00-18:00 Mon-Fri 09:00-17:00 Sat-Sun ( Non-Toll Free ) Korea 0082-215666868 09:30-17:00 Mon-Fri Thailand 0066-24011717 09:00-18:00 Mon-Fri 1800-8525201 Singapore 0065-64157917 11:00-19:00 Mon-Fri Asia-Pacific 0065-67203835 11:00-19:00 Mon-Fri ( Repair Status Only ) 11:00-13:00 Sat Malaysia 0060-320535077 10:00-19:00 Mon-Fri Philippine 1800-18550163 09:00-18:00 Mon-Fri India 09:00-18:00 Mon-Sat...
  • Page 31 Region Country Hotline Numbers Service Hours Egypt 800-2787349 09:00-18:00 Sun-Thu Saudi Arabia 800-1212787 09:00-18:00 Sat-Wed Middle 00971-42958941 09:00-18:00 Sun-Thu Turkey 0090-2165243000 09:00-18:00 Mon-Fri East + South Africa 0861-278772 08:00-17:00 Mon-Fri Africa Israel *6557/00972-39142800 08:00-17:00 Sun-Thu *9770/00972-35598555 08:30-17:30 Sun-Thu Romania 0040-213301786 09:00-18:30 Mon-Fri Bosnia 00387-33773163 09:00-17:00 Mon-Fri Herzegovina Bulgaria 00359-70014411 09:30-18:30 Mon-Fri Balkan 00359-29889170 09:30-18:00 Mon-Fri...
  • Page 32 Manufacturer ASUSTeK Computer Inc. Tel: +886-2-2894-3447 Address: 4F, No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN Authorised ASUS Computer GmbH representative in Address: HARKORT STR. 21-23, 40880 Europe RATINGEN, GERMANY Authorised BOGAZICI BIL GISAYAR SAN. VE TIC. A.S. distributors in Tel: +90 212 3311000 Turkey Address: AYAZAGA MAH. KEMERBURGAZ CAD. NO.10 AYAZAGA/ISTANBUL CIZGI Elektronik San. Tic. Ltd. Sti. Tel: +90 212 3567070 Address: CEMAL SURURI CD. HALIM MERIC IS MERKEZI No: 15/C D:5-6 34394 MECIDIYEKOY/ ISTANBUL KOYUNCU ELEKTRONiK BiLGi iSLEM SiST.
