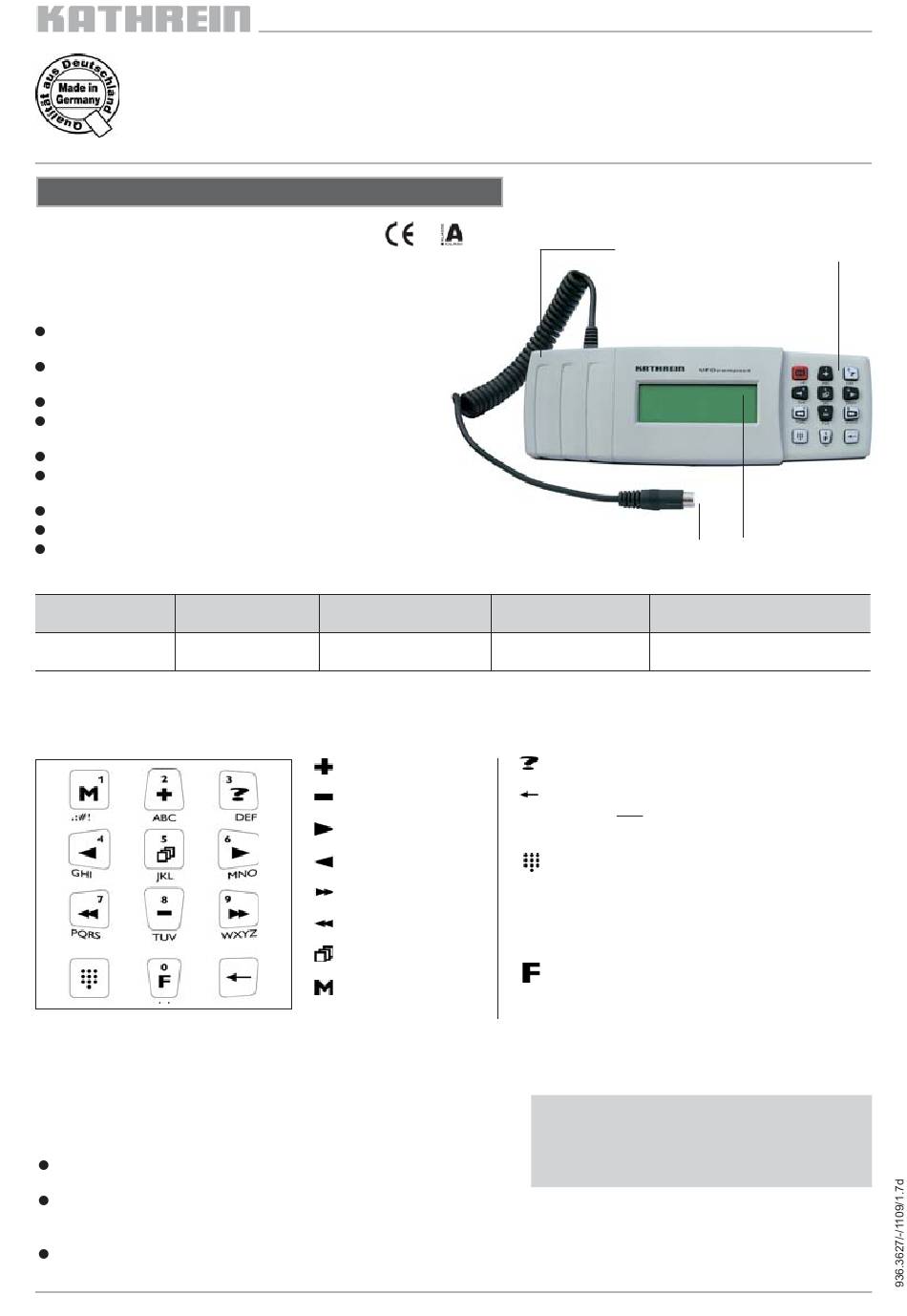

Steuerung
UFG 300
Komfortable Handsteuerung zum Programmieren der
Standard-Einstell-Parameter von UFO
LCD-Display mit 4 Zeilen und je 20 Zeichen zur Anzeige
der Einstell- und Betriebs-Parameter
12 ergonomisch angeordnete Funktionstasten mit abrieb-
fester Bedruckung zur Eingabe der Kanalzug-Parameter
Direkteingabe numerischer Zeichen möglich
Spiralkabel mit 1,4 m Länge, Knickschutz und 6-poligem
Mini-DIN-Stecker zum Anschluss an die Kassetten
USB-Schnittstelle für Software-Update über PC
Die Stromversorgung (5 V/100 mA) der Steuerung erfolgt
über die Kassetten
Erfüllt: EN 50083-2 und RoHS-Konformität
Abmessungen ohne Kabel (mm): 220 x 75 x 25
Verpackungs-Einheit/Gewicht (St./kg): 1/0,6
Typ
Stromaufnahme
Bestell-Nr.
UFG 300
20610082
1 Erklärung des Tastenfeldes
Einer Taste zugeordnete Ziffern, Buchsta-
ben und Sonderzeichen sind auf die Taste
bzw. unterhalb der Taste auf das Gehäuse
gedruckt.
2 Inbetriebnahme
Ausrichtung der Kodiernase des Mini-DIN-Steckers nach links
Einstecken des Mini-DIN-Steckers in die mit „PRG"
gekennzeichnete Buchse des UFO
Die Stromversorgung der Steuerung erfolgt über die Kassette bzw. bei Verwendung
eines Steuerungsbus-Demultiplexers UFX 312 oder UFX 314 über diesen
UFO
®
compact-Aufbereitungssystem
Steuerung
20610082
®
compact-Kassetten.
Spannungsversorgung
(mA)
100
Wert vergrößern
Wert verkleinern
Nächster Parameter
Vorheriger Parameter
Nächster Kanalzug
Vorheriger Kanalzug
Untermenü
Speichern aller
Parameter-Werte
®
compact-Kanalzuges
Gehäuseschutzart
(V)
5
IP 50 nach EN 60529
Hilfetext zum aktuell ausgewählten Parameter
Anzeige der Software-Versionen von Steuerung und
Kanalzug oder bewegen des Cursors nach links im
numerischen Eingabemodus
Editiermodus wechseln:
1. Drücken - Umschaltung in den
2. Drücken - Übernahme der Eingabe und
Systemmenü:
Hinweis:
Die aktuellste Version dieses Anwendungshinweises
fi nden Sie auf der Kathrein-Homepage unter
„www.kathrein.de → Service → Bedienungsanleitungen"
USB-Buchse
Mini-DIN-Stecker
Display
Zul. Umgebungstemperatur
(°C)
+5 bis +50
numerischen Eingabemodus
Verlassen des numerischen
Eingabemodus
- Spracheinstellung
- Sonderfunktionen (Kabel-NIT)
UFG 300
20610082
Tastenfeld
