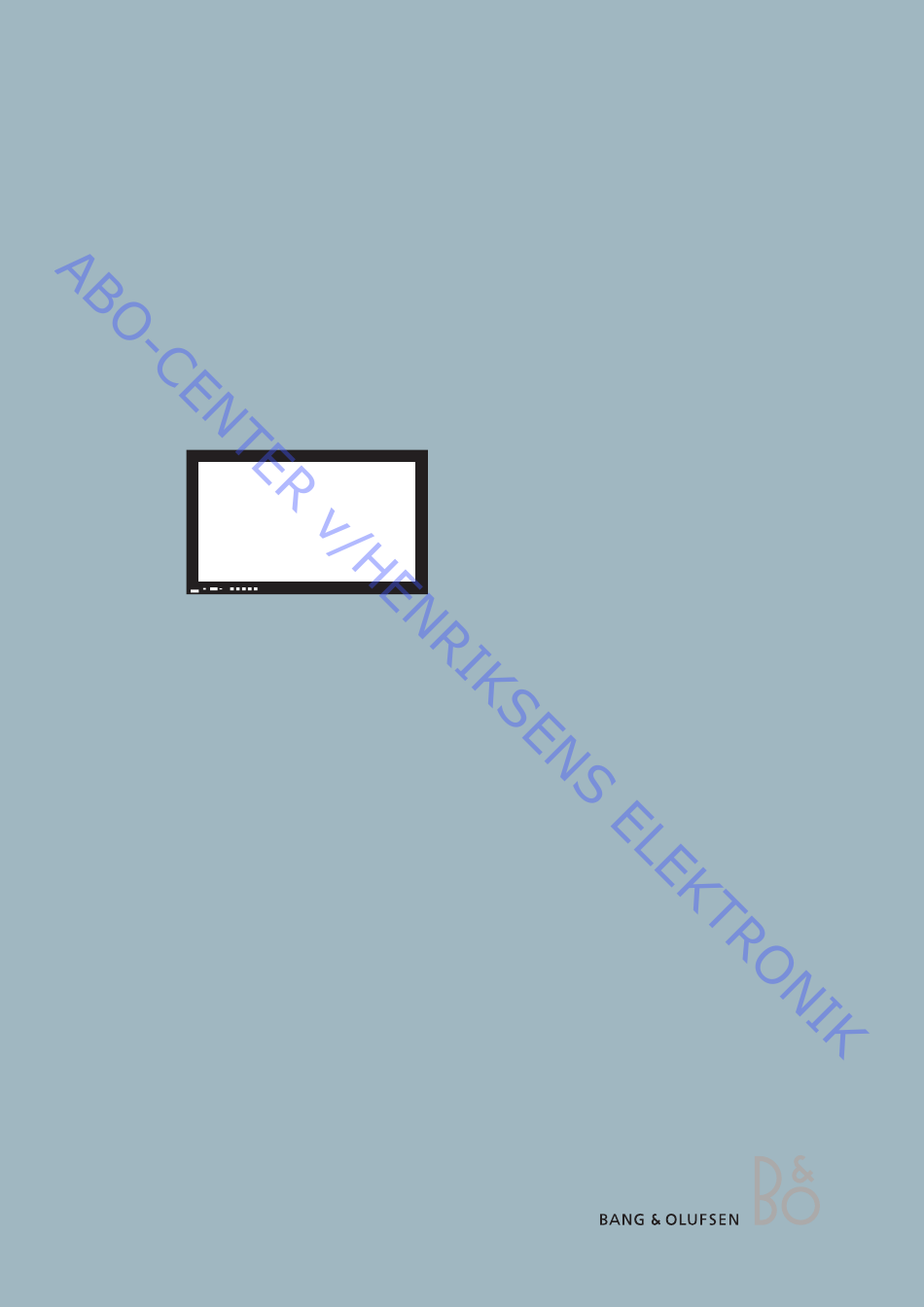

- Page 1 Plasma Display Panel – 37 SD Type D7 BeoVision 4 – 37, type 8958, 8980 - 8986 Service Manual English German, French, Italian, Spanish, Danish and Dutch versions are available in the Retail System This Service Manual must be returned with the defective parts/back-up suitcase !
-
Page 2: Table Of Contents
CONTENTS Survey of modules ..................1.1 How to service .................... 1.2 Fault flow chart ..................... 2 Placement of measuring points ..............3.1 PDP self-check ..................... 3.2 PDP pixel test ....................3.3 Local Screen Failure and OSD menu ............3.4 Replacement of modules ................3.5 Test, adjustment and configuration after repair ........ - Page 3 Oversigt over moduler Oversigt over moduler, Plasma Display Panel (PDP) Data Drive (Lower left) Scan Out Data Drive (Lower right) Scan Connection (Lower) Digital Signal Processor Sustain Out PC Type Input Terminal Scan Connection (Upper) Power switch Slot Interface & SYNC processor Power Supply Front SW &...
- Page 4 Udførelse af service Udførelse af service Servicering PDP’en må kun serviceres af uddannet teknisk personale. Hvis det ikke er muligt at lokalisere fejlen, eller hvis fejlen ikke kan afhjælpes ved at udskifte reservedele, skal det danske servicecenter kontaktes for teknisk support.
- Page 5 Udførelse af service Fejlfinding Før fejlfindingen påbegyndes Bed kunden demonstrere eller forklare fejlen. Kontrollér, at Produktet er indstillet på den korrekte Option. Alle ledninger er korrekt tilsluttet. Netspændingen er tilsluttet. Alle eksterne kilder er korrekt tilsluttet, og at produktopsætningen er korrekt. Opsætning til test Forbind følgende produkter for at klargøre opsætningen til test: BeoVision 4, et BeoSystem og en DVD-afspiller.
- Page 7 Fejltræ Fejltræ System Fejlsymptom: F900 & F901 på Udskift defekt PCB PF OK? sikring - TV-kanaler - intet billede - PDP stand-by lys = intet lys - Netspænding OK Mulige årsager: - F900 og/eller F901 defekt - Defekt 5V-forsyning - PCB P Bekræft spænding Udskift PCB P PCB P STB 5V...
- Page 8 Fejltræ Vpfc-, Vsus-, Fejlsymptom: Vlow- eller Vda-fejl - Støj i billede, PDP menuen OSD Udskift PCB P Mulige årsager: - Støj i PDP - effekt eller digital behandling - Justeret spænding svarer ikke til specifikationerne - Defekt PCB P, SC eller SS Bekræft/juster 1.
- Page 9 Fejltræ Frakobl RS232-kabel Fejlsymtom: fra PDP’en - Fjernbetjening af PDP ikke mulig - Stand-by lys tændt Mulige årsager: - Kabel til PCB V1 - PCB V1 defekt Tænd for PDP’en ved at trykke på den Kontrollér kabel til første knap fra PCB V1 venstre på...
- Page 10 Fejltræ Fejlsymtom: - TV-kanaler - intet billede eller kun sne - PDP stand-by lys blinker Mulige årsager: PDP stand-by lys Blinker blinker 1 gang - 1 gang: Terminaleffekt, PCB PF - 2 gange: Datadriver, PCB P, SC - 3 gange: 3,3V, PCB D eller P - 4 gange: 5,0V, PCB D eller P - 5 gange: Effekt, PCB P - 7 gange: Scan-driver, PCB SU, SC, SD, P...
- Page 11 Fejltræ PDP stand-by lys blinker 4 gange Udskift PCB P Bekræft 5V på - - - - - - - - PCB D D25 ben 6 Ikke 5V fra PCB P Udskift PCB D PDP stand-by lys blinker 5 gange Udskift PCB P...
- Page 12 Fejltræ PDP stand-by lys blinker 7 gange Bekræft/juster 1. Vpfc Bekræft, at D583 Bekræft Vsus ved 2. Vsus Udskift PCB P 3. Vlow er tændt PCB SC P2 ben 2 4. Vda 5. Vad Kobl SU fra SC Kobl SD fra SC - - - - - - - - - - - - - - - - Strøm tilsluttet PDP...
- Page 13 Fejltræ Vda 67V Vda 67V Dig 12V Stb. 5V DC/DC Slot 9V Stb. 3.3V 5V -> 3.3V Slot 5V 5V -> 1.8V Slot 3.3V 12V -> 1.5V DR 15V 12V -> 3.3V 3.3V -> 2.5V Stb 5V 12Vs Stb. 5V P12V Vsus 174V Vsus 174V...
- Page 15 Placering af målepunkter Placering af målepunkter - Brug et ikke-ledende værktøj til justering. Panel label R661 (Vlow) R665 (Vda) R628 (Vsus) VR477 (Vad) R443 (PFC) VR074 (Ve) D583 TPVSUS TPV15V W121 (Vlow) TPVSUS TPVDA TPV15 W91 (ground PFC) PR401 PFC D069 TPVE D065...
- Page 16 PDP selvkontrol PDP selvkontrol Selvkontrol kontrollerer status på de kredsløb, der er tilsluttet IIC-bussen Hvis PDP’en er monteret i en aluminiumsramme, skal du pege fjernbetjeningen uden navn mod hullet i det forreste, nederste venstre hjørne af PDP’en. Se ➢6. - Se illustrationerne vedrørende: - Placering af knapper på...
-
Page 17: Pdp Pixel Test
PDP pixel-test PDP pixel-test Pixel-testen kontrollerer PDP’ens status for at fastslå antallet af defekte pixler. Testen skal gennemføres: - Før produktet transporteres til PDP-værkstedet - Før og efter service på PDP’en Hvis PDP’en er monteret i en aluminiumsramme, skal du pege fjernbetjeningen uden navn mod hullet i det forreste, nederste venstre hjørne af PDP’en. - Page 18 Lokal skærmfejl og menuen OSD Lokal skærmfejl PDP’en kan have en fejl i et lokalt område på skærmen. Illustrationen nedenfor viser en mulig sammenhæng mellem fejl og modul. SU-modul D-modul SC-modul SS-modul SD-modul C2-modul C1-modul Panel (tynd, lodret linie) Menuen OSD på PDP’en Hvis PDP’en er monteret i en aluminiumsramme, skal du pege fjernbetjeningen uden navn mod hullet i det forreste, nederste venstre hjørne af PDP’en.
- Page 19 Udskiftning af moduler Udskiftning af moduler Udskiftning af moduler Udskiftning af kontrastskærm Handlinger før demontering af PDP’en Vent mindst 1 minut, efter at du har taget stikket ud af stikkontakten, så de elektrolytiske kondensatorer kan aflades, før du demonterer PDP’en. Tilslut ESD-måtten.
- Page 20 Test, justering og konfiguration efter reparation Test, justering og konfiguration efter reparation Konfigurer PDP til B&O menu. Test og justering efter udskiftning af modul(er). Advarsel Der kan opstå burn-in på PDP’en, hvis der vises et still-billede i mere end 30 minutter.
- Page 21 Test, justering og konfiguration efter reparation ➢7 MiCom Software version 2.11 S6 Memory data version 1.20 24 8 63 Memory data version -- -- -- -- Memory data change Address Data...
- Page 22 Afsluttende kontrol efter reparation Test og justering efter udskiftning af modul(er) Forberedelser før justering - Slut ikke ESD-måtten til PDP. - Indstil PDP’en til at modtage et billede. Generer f.eks. et internt billede. Se PDP pixel-test, side 3.3. - Kontrol og justering af spænding kan foretages med et DC-voltmeter (f.eks. et multimeter).
-
Page 23: Pdp In Service Position
PDP in service position Remove screws + 2 behind servicestands Remove all cables TX20 Remove screws for backcover Assemble servicestand Put PDP on servicestands Remove screws for aluminiumframe TX10... -
Page 24: Remove Contrast Screen And Plasma Frame
Remove contrast screen and plasma frame Remove screws PDP in service position Remove plugs Remove screws SSP34 C4P4 Remove screws Pull out contrast screen Pull out plasma frame Remove screws for IR module... - Page 25 Replace PCB C1, Data Drive (Lower right) Remove screws and pull out cables PDP in service position Remove screws Remove plugs on PCB J JP10 Remove screws on PCB J Remove plugs on PCB C1 C1P1 C1P3 Open plugs on PCB C1 CBP1 CBP2 CBP3...
- Page 26 Replace PCB C2, Data Drive (Lower left) Remove screws and pull out cables PDP in service position Remove screws Remove plugs on PCB J JP10 Remove screws on PCB J Remove plugs on PCB C2 C2P2 C2P3 C2P1 C2P4 Open plugs on PCB C2 CBP5 CBP6 CBP7...
- Page 27 Replace PCB D, Digital Signal Processor Remove screws PDP in service position Remove plugs ZP05 ZP06 ZP07 ZP08 ZP10 DP01 DP03 DP05 DP20 DP25 DP27 Remove screws and pull of PCB Z Remove plugs DP31 DP32...
- Page 28 Replace PCB HX, PC Type Input Terminal Remove screws PDP in service position Remove “screws” on the bottom Remove plugs on PCB J JP10 Remove screws on PCB J Remove screw on PCB HX Remove screws on backside and remove PCB J...
- Page 29 Replace PCB J, Slot Interface & SYNC processor PDP in service position Remove plugs JP10 Remove screws Remove screws on backside...
- Page 30 Replace PCB P, Power Supply PDP in service position Remove plugs PP02 PP05 PP09 PP10 PP11 PP12 PP23 PP25 PP27 Remove cables from holders Remove screws...
- Page 31 Replace PCB PF, Line Filter PDP in service position Remove plugs PFP09 PFP10 Remove screws...
- Page 32 Replace PCB SC, Scan out 4.10 Remove screws PDP in service position Remove PCB SU as shown SUP45 Remove PCB SD as shown SUP46 Remove plugs SCP02 SCP20 SCP23...
- Page 33 Replace PCB SD, Sustain connection (Lower) 4.11 PDP in service position Remove screw (PCB H3) Remove PCB SD as shown SUP46 Remove plugs on backside...
- Page 34 Replace PCB SS, Sustain out 4.12 Remove cables as shown SSP41 SSP42 SSP43 SSP44 PDP in service position Remove plugs SSP11 SSP12 SSP34 SSP23 Open plugs as shown SSP41 SSP42 SSP43 SSP44 Remove screws...
- Page 35 Replace PCB SU, Sustain connection (Upper) 4.13 PDP in service position Remove PCB SU as shown SUP45 Remove plugs on backside...
- Page 36 Replace PCB Z, Audio output - DC converter 4.14 PDP in service position Remove plugs on PCB Z ZP05 ZP06 ZP07 ZP08 ZP10 Remove screws...
-
Page 37: Specification Guidelines For Service Use
Specification guidelines for service use Specification guidelines for service use Plasma Display Panel – 37 SD, Type D7 Mains voltage 230V (198V – 264V) 50Hz, 120V (90V – 132V) 60Hz Power consumption Typical: 175W, standby 1.0W, power off: 0.6W Dimensions (W x H x D) 961mm x 591mm x 97mm, 37.83in x 23.27in x 3,82in Weight 24kg (52.9Lb) -
Page 39: Available Parts
Available parts BeoVision 4 – 37 9001 9002 Incl. pos. no. 9004 9003 9004 9005 9001 3151844 Iron frame 9002 6100036 Mains cable, DK 6100026 Mains cable, EU 6100028 Mains cable, I 6100029 Mains cable, CH 6100035 Mains cable, UK 6100033 Mains cable, AUS 9003 8200028 Plasma screen, complete... - Page 40 Available parts Survey of modules - Plasma Display Panel 8100111 PC Board C1 8100112 PC Board C2 8100120 PC Board D 8100119 PC Board HX 8100106 PC Board H3 8100121 PC Board J 8100110 PC Board P 8100109 PC Board PF 8100122 PC Board SC 8100114...
- Page 41 Available parts Packing 9301 9302 9303 9304 9307 9305 9301 9303 9306 9301 3392702 Outer box, top/bottom 9302 3396268 Set of 4 foam corners 9303 3392207 Outer box, side 9304 3392539 Carton f/PDP 9305 3396282 Insert f/PDP 9306 3392707 Pallet 9307 3392561 Carton, bottom f/PDP...
- Page 42 Available parts Accessories 6270099 RGB/RS 232 cable, 5m black 6270115 RGB/RS 232 cable, 10m black 6270116 RGB/RS 232 cable, 15m black 6270117 RGB/RS 232 cable, 20m black Back-up suitcase 3395259 Back-up suitcase Parts not shown 3375123 Product cover 3375289 Service stand - order 2 pcs. 8053466 Special remote control 3375706 Micro fibre cloth 3390436 Bag w/wall bracket f/IR sensor...
- Page 44 Bang & Olufsen DK-7600 Struer Denmark Phone +45 96 84 11 22* Fax +45 97 85 39 11 3538016 05-05...
