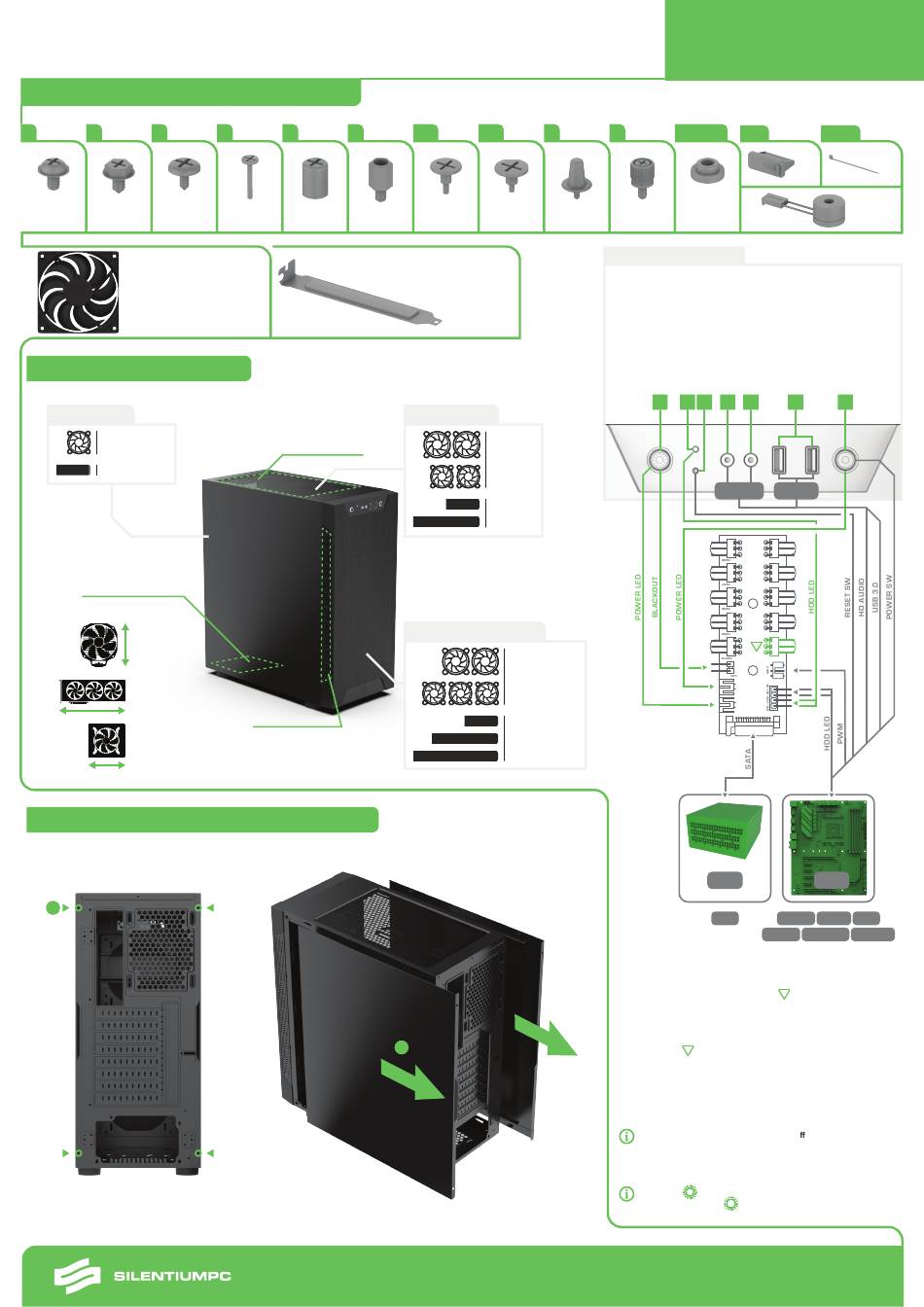

SilentiumPC Armis AR5 Hardware Installation

Accessories / Dołączone akcesoria
A B C
A ×41 B ×6 C ×3
2× Sigma HP 120mm
(pre installed)
2× Sigma HP 120mm
(zamontowane)
1. Overview / Przegląd
REAR / TYŁ
120 FAN
120 RAD
PSU FILTER /
FILTR ZASILACZA
CPU MAX:
161MM
GPU MAX:
350MM
PSU MAX:
180/320MM
2. Panel removal / Zdejmowanie paneli
1
D E F
D ×8 E ×1 F ×3
TOP FILTER /
FILTR GÓRNY
FRONT FILTER /
FILTR PRZEDNI
M4 M3 _
M4 ×12 M3 ×16 ×2
3× PCI bracket
3× zaślepka PCI
TOP / GÓRA
140 FAN
120 FAN
120 RAD
240 RAD
FRONT / PRZÓD
140 FAN
120 FAN
120/140 RAD
240/280 RAD
360 RAD
2
Armis AR5
_ GROMMET
USB
×2 ×20
PANEL I/O
1. Blackout function/
Funkcja wygaszenia blackout
2. HDD, SSD LED/
Dioda HDD, SSD
3. Reset button/
Przycisk resetu
4. Headphone port/
Wtyczka słuchawek
1 2 3 4 5
HD AUDIO USB 3.0
FAN5
FAN4
FAN3
FAN2
!
FAN1
PSU
SATA HD AUDIO
HDD LED
EN: Speed of the fans connected to the controller (3- or 4-pin PWM) is
automatically adjusted by the motherboard's PWM feature. Connecting
the signal cable to motherboard's PWM connector is required. Fan
!
speed monitoring is performed at FAN1
PL: Prędkość wetylatorów podłączonych do kontrolera (3-pin lub 4-pin
PWM) jest automatycznie regulowana przez płytę główną za pomocą
funkcji PWM. Konieczne jest podłączenie kabla sygnałowego do złącza
PWM płyty głównej. Raportowane są obroty wentylatora podłączonego
!
do złącza FAN1 kontrolera.
CAUTION: In a motherboard's BIOS/UEFI, please ensure that the port
which the controller is connected to, works in a PWM and not in a DC
mode.
WAŻNE: Proszę upewnić się w BIOS/UEFI płyty głównej, że złącze, do
którego podpięty jest kontroler działa w trybie PWM zamiast DC.
EN: "Blackout" feature allows to switch o front panel's
lighting (power and HDD LEDs).
PL: Funkcja "Blackout" - możliwość wyłączenia podświetlenia
panelu przedniego (sygnalizacja pracy HDD oraz zasilania).
EN: Press to toggle "Blackout" feature on
PL: Naciśnij przycisk aby włączyć funkcję "Blackout"
SPC209
ZIP TIE
×2 ×5
×1
SPEAKER
5. Microphone port/
Wtyczka mikrofonu
6. USB ports/
Wejścia USB
7. Power button/
Przycisk zasilania
6 7
MOBO
USB 3.0 PWM
POWER SW RESET SW
connector.
