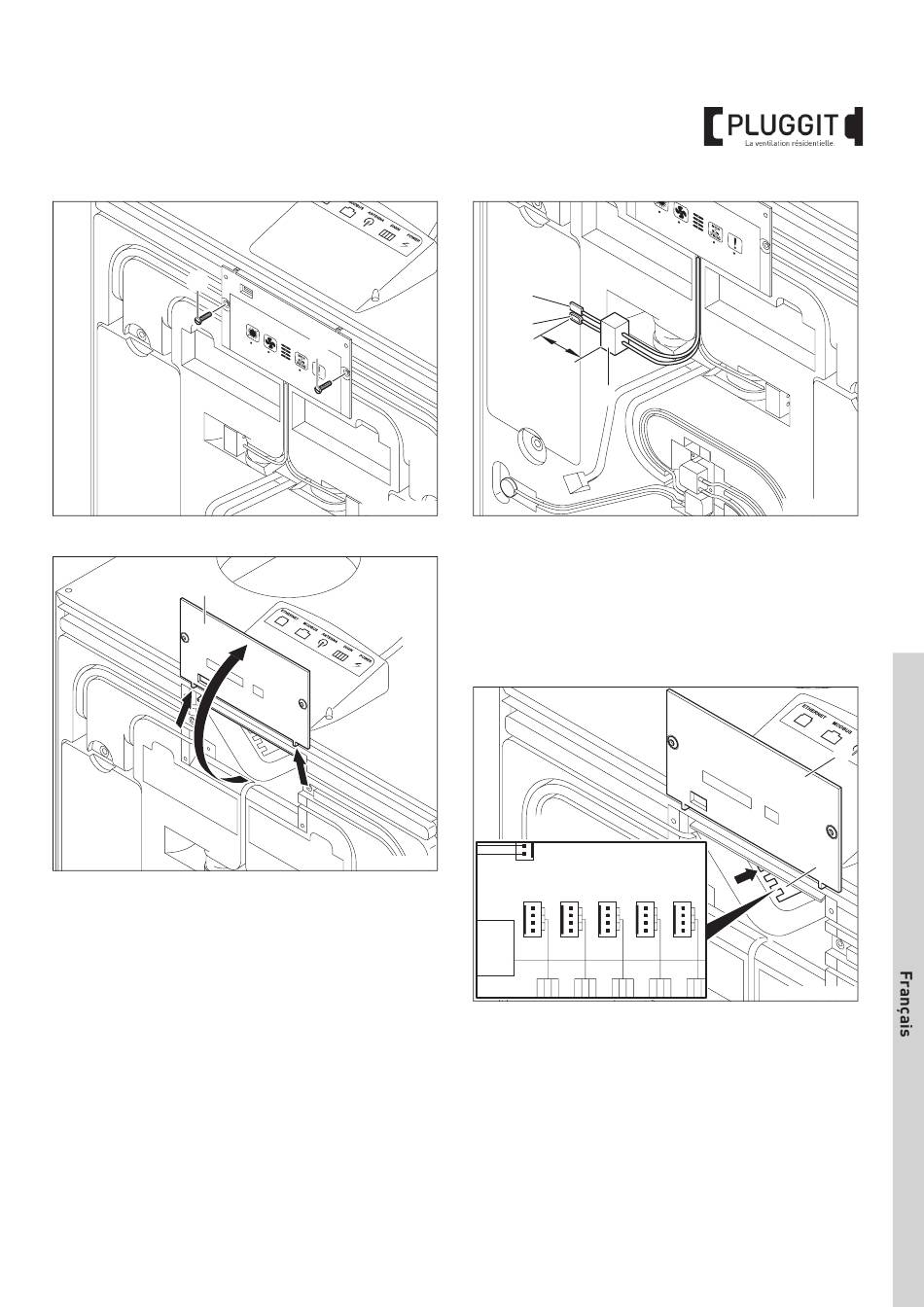

3. Desserrer les vis (4).
5
4. Rabattre le cache (5) vers le haut en position de service.
4
M+P-26A-0890
5. Retirer prudemment le bloc en caoutchouc (6).
6. FConnecter le capteur d'humidité (7) ou le capteur
7. Installer le bloc en caoutchouc (6) dans le système de
M+P-26A-0905
USB
8. Connecter le capteur d'humidité à J23 et lecapteur COV
9. Rabattre de nouveau le cache (5) et serrer avec des
10. Fixer le couvercle frontal (3) au système de ventilation
Manuel d'installation du capteur d'humidité et COV pour Avent P190/P310/P460
7
8
A
6
COV (8) à une distance de 50 mm environ (A) au bloc en
caoutchouc (6).
ventilation résidentiel et poser les câbles du ou des cap-
teurs à la platine principale.
J5 J23 J18 J17
à J5 de la platine principale (9).
vis (4).
résidentiel.
M+P-26A-0920
2
9
J16
M+P-26A-0921
7
