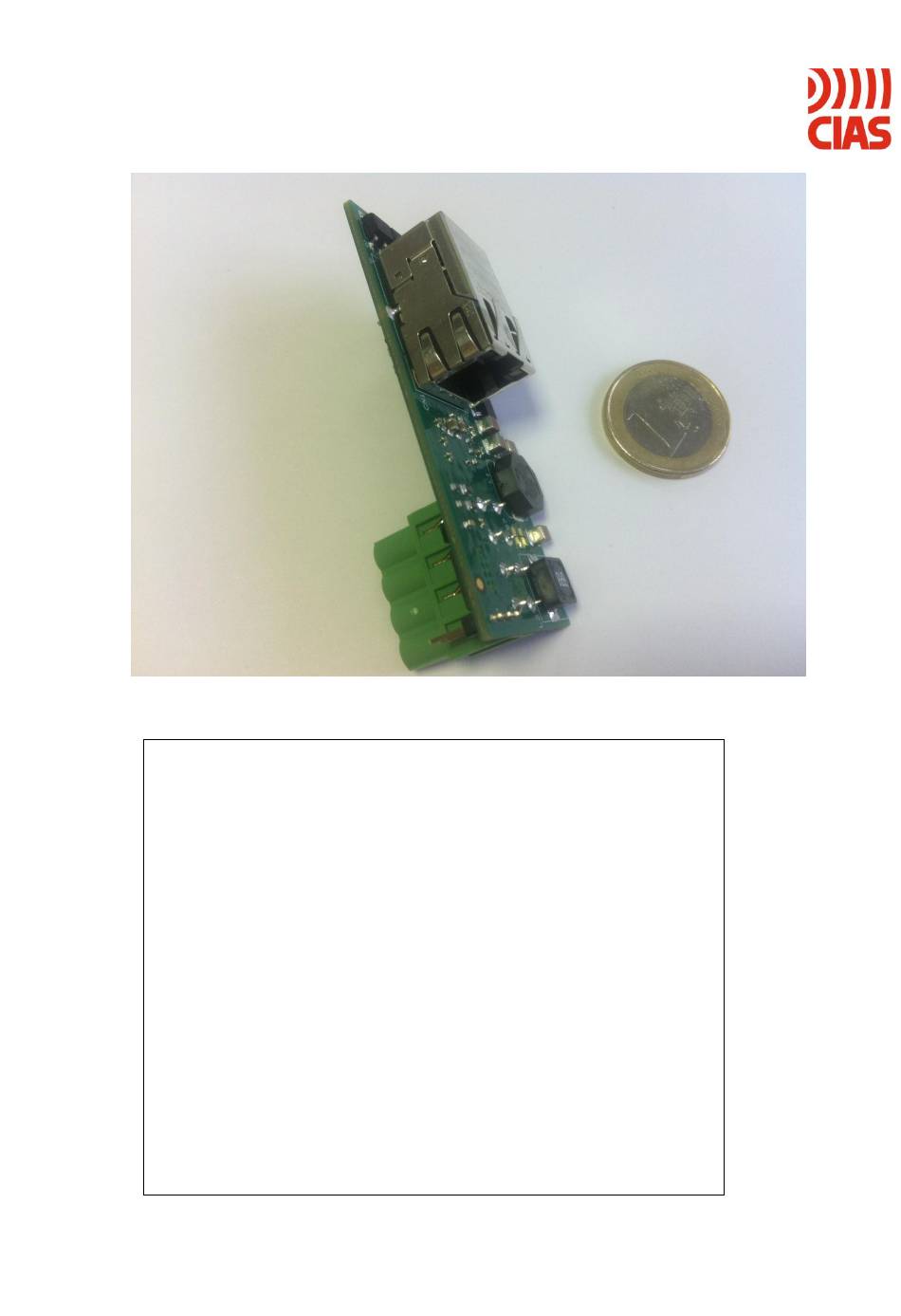

- Page 1 IP-DOORWAY Convertitore Ethernet – RS485 Manuale d’installazione Ethernet – RS485 Converter Installation Handbook Edizione / Edition 1.1...
-
Page 2: Table Of Contents
INDICE DESCRIZIONE ................................. 3 ’ .......................... 3 ESCRIZIONE DELL APPARECCHIO INSTALLAZIONE ..............................4 ................................4 ONNESSIONI 2.1.1 Connessione alla rete Ethernet ........................4 2.1.2 Connessione ai dispositivi ..........................4 ..............................6 OSIZIONAMENTO CONFIGURAZIONE ............................... 7 WEB SERVER ......................7 ONFIGURAZIONE MEDIANTE ...................... - Page 3 INDEX DESCRIPTION ................................. 12 ..........................12 ESCRIPTION OF THE DEVICE INSTALLATION ..............................13 ................................. 13 ONNECTIONS 2.1.1 Connections to the Ethernet network ......................13 2.1.2 Connections to the devices ........................... 13 ................................15 OSITIONING CONFIGURATION ..............................16 WEB SERVER ......................16 ONFIGURATION USING A ........................
-
Page 4: Descrizione
13,8V DC. In entrambi i casi IP-DOORWAY è in grado di alimentare a sua volta il dispositivo su cui è montato e consente il collegamento diretto verso la rete ethernet di dispositivi nativi su RS485. -
Page 5: Installazione
Di seguito sono indicate diverse modalità di connessione alla rete in funzione del tipo di connessione disponibile (con PoE o senza PoE). Se si dispone di uno switch con PoE effettuare la connessione diretta tra IP-DOORWAY-S e la porta dello swtch. - Page 6 CIAS Elettronica S.r.l. Ed 1.1 Coral Plus 13,8V TERMINAZIONE DI LINEA RS 485 JP2 LED GUASTO TAMPER SYNC Manta Manuale di Installazione Pagina 5 di 20 IP-DOORWAY...
-
Page 7: Posizionamento
TMP TMP FLT FLT STBY TST GND SYNC 2.2 Posizionamento Il connettore previsto su IP-DOORWAY è dotato di alette di ancoraggio, consente quindi di inserire il modulo sul sensore senza richiedere ulteriori fissaggi. Manuale di Installazione Pagina 6 di 20... -
Page 8: Configurazione
Installare IP-DOORWAY come indicato sopra, collegare il cavo di rete e alimentare l’apparecchiatura attraverso l’alimentazione standard 13,8V DC oppure tramite uno switch PoE standard a seconda della versione di IP-DOORWAY utilizzata. Se il cavo è collegato correttamente, deve accendersi l’indicatore verde link. - Page 9 DOORWAY sulla rete, oppure abilitare il DHCP E’ possibile definire un NAME DEVICE ed un OWNER NAME in modo da caratterizzare lo specifico IP-DOORWAY e permetterne una semplice individuazione una volta connessi da remoto, attraverso la rete ethernet. b. Connection settings c.
-
Page 10: Software Di Configurazione Opzionali
CIAS Elettronica S.r.l. Ed 1.1 3.2 Software di configurazione opzionali E’ comunque possibile accedere alla configurazione di IP-DOORWAY attraverso i SW della CIAS per la configurazione dei dispositivi con interfaccia ethernet, per esempio: - IB-ETH-CONF - IB-SYSTEM IP (funzionalità CONFIGURATORE CIAS TS) Accertarsi che il PC che si sta utilizzando, abbia un indirizzo IP appartenente alla rete a cui esso è... -
Page 11: Impostazione Parametri Di Lavoro
3.4 Configurazione della rete IP-DOORWAY utilizza il protocollo UDP per inviare i dati provenienti dai sensori attraverso la rete ethernet. Ciascun pacchetto viene inviato all’indirizzo di broadcast 255.255.255.255. Nel caso di grandi reti informatiche, separate da firewall e router i pacchetti diretti verso l’indirizzo... -
Page 12: Ricerca Guasti
Ethernet 5 CARATTERISTICHE Caratteristiche tecniche IP-DOORWAY-C Unit Tensione di alimentazione (Vdc) se PoE CIAS 11.0 13.8 17.0 Corrente di alimentazione a 13.8V del solo IP-DOORWAY Temperatura di lavoro °C Linea Ethernet 10Mbit/s 100Mbit/s Baud rate – linea seriale 9600 Dimensioni 73 x 28.3 x 35... -
Page 13: Description

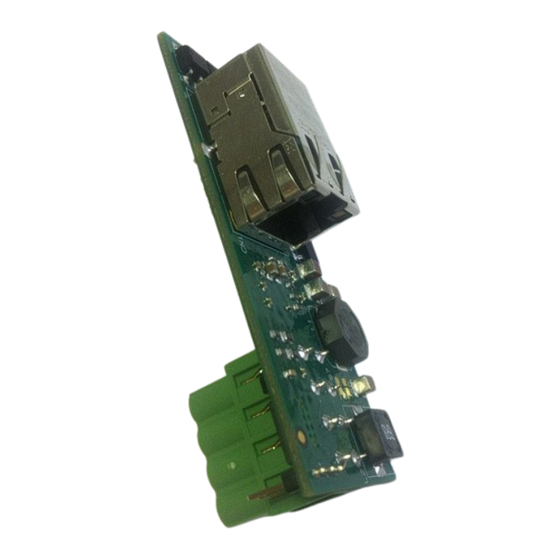

POE Switch, and in a PoE CIAS (IP-DOORWAY-C) version, which can be powered externally by a standard 13.8V DC power supply. In both cases the the IP-DOORWAY is able, in turn, to power the device on which it is mounted and can connect native RS485 devices directly to the Ethernet network. -
Page 14: Installation
Do NOT connect the IP-DOORWAY-S 2.1.2 Connections to the devices To connect the IP-DOORWAY to a device insert the IP-DOORWAY into the connector for the RS485 serial line on the device, as circled in red on the following figures, ensuring the correct... - Page 15 CIAS Elettronica S.r.l. Ed 1.1 Coral Plus 13,8V TERMINAZIONE DI LINEA RS 485 JP2 LED GUASTO TAMPER SYNC Manta Installation Manual Page 14 of 20 IP-DOORWAY...
-
Page 16: P Ositioning
TMP TMP FLT FLT STBY TST GND SYNC 2.2 Positioning The connector fitted on the IP-DOORWAY is designed with mounting keys to ensure that it can be fitted to the device without additional fixings. Installation Manual Page 15 of 20... -
Page 17: Configuration
Instal the IP-DOORWAY as shown above, connecting the network cable and powering the device using a standard 13.8V DC power supply or a standard PoE switch dependent on the IP-DOORWAY used. If the cable is connected correctly the green LINK led will illuminate. - Page 18 CIAS Elettronica S.r.l. Ed 1.1 In this section it is possible to modify the IP-DOORWAY parameters: Network Settings Connection Settings Serial Settings Encapsulation Settings a. select: Network Settings It is possible to define the new IP address, that will be used to identify that specific IP- DOORWAY on the network or enable the DHCP.
-
Page 19: O Ptional S Oftware C Onfiguration
CIAS Elettronica S.r.l. Ed 1.1 3.2 Optional Software Configuration It is also possible to access the configuration of the IP-DOORWAY using CIAS software for Ethernet device configuration, such as: - IB-ETH-CONF - IB-SYSTEM IP (CIAS TS CONFIGURATOR) Ensure that the PC to be used has a correct IP address for the network that it is going to be... -
Page 20: S Etting Operating Parameters
The UDP protocol is used inside the local network to connect between the sensors and the various equipment which makes up the system. It is also possible to use the IP-DOORWAY to provide access to the system from outside: for example to allow a monitoring company to collect data remotely. -
Page 21: Fault Finding
Ethernet connection 5 CHARACTERISTICS Technical Characteristics IP-DOORWAY-C Unit Power supply voltage (Vdc) if PoE CIAS 11.0 13.8 17.0 Current consumption at 13.8V of one IP-DOORWAY Operating Temperature °C Ethernet line 10Mbit/s 100Mbit/s Baud rate – serial line 9600 Dimensions 73 x 28.3 x 35... - Page 22 Con la presente, CIAS Elettronica, dichiara che questi apparati “ IP-DOORWAY-C ” e“ IP-DOORWAY-S ” sono conformi ai requisiti essenziali ed alle altre disposizioni rilevanti della Direttiva 1999/5/CE (Art.3.1 -3.1 -3.2) Hereby, CIAS Elettronica, declares that these products “ IP-DOORWAY-C ” and “ IP-DOORWA-S ” are in compliance with the essential requirement and other relevant provisions of Directive 1999/5/EC (Art.3.1...
