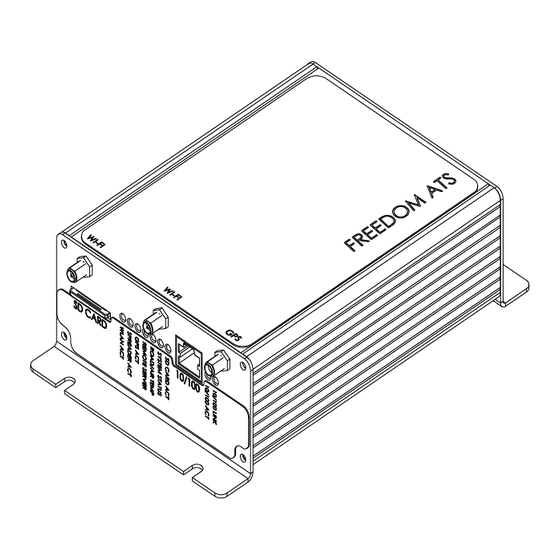

Certified Power Freedom ATS Installation Setup And Maintenance

Hide thumbs
Table of Contents

Advertisement

Quick Links





ATS Installation Setup and Maintenance



Des Moines, IA (800) 333‐7411
Burnsville, MN (800) 289‐1330
Mundelein, IL (888) 905‐7411

THIS DRAWING IS COPYRIGHTED AND
IS THE PROPERTY OF CERTIFIED POWER INC.

P/N SG07230018

REVISION D


Bridgeton, MO (800) 999‐7411

Perrysburg, OH (800) 374‐7411





Advertisement

Table of Contents
loading

Related Manuals for Certified Power Freedom ATS

Summary of Contents for Certified Power Freedom ATS

  • Page 1           ATS Installation Setup and Maintenance       P/N SG07230018    REVISION D        Des Moines, IA (800) 333‐7411      Bridgeton, MO (800) 999‐7411  Burnsville, MN (800) 289‐1330      Perrysburg, OH (800) 374‐7411  Mundelein, IL (888) 905‐7411      THIS DRAWING IS COPYRIGHTED AND      IS THE PROPERTY OF CERTIFIED POWER INC.  ...

  • Page 2: Revision History

    Freedom ATS     Users Manual:  SG07230018    User Manual Freedom ATS  FREEDOM ATS USERS GUIDE  MOBILE DATA COLLECTION DEVICE  PART# SG07040073(Wi‐Fi, GPS Receiver.)   PART# SG07040074(non‐Wi‐Fi, no GPS Receiver)   PART# SG07040078(non‐Wi‐Fi, GPS Receiver.)  PART# SG07040087(non‐Wi‐Fi, No GPS Receiver, No Sd Card)      Revision history  REVISION  DATE  DESCRIPTION  CCN  1  3/27/2009  FIRST DRAFT RELEASE   A  10/30/2009  PROD. UPDATES    B  2/3/2010  PROD. UPDATES    C  8/16/2010  PROD. UPDATES    D  8/28/2012  PROD. UPDATES  593     ...

  • Page 3: Table Of Contents

    Freedom ATS     Users Manual:  SG07230018    Contents  Revision history  ............................. 2  Purpose ................................. 2  Product Description ............................ 5  Supported Applications  .......................... 7  Freedom ATS (User) panel description ..................... 9  Installation of Equipment ........................... 11  Mounting dimensions .......................... 12  Wiring and Cable Layout .......................... 13  Optional Wiring Switches and Output Devices/Main Power  .............. 13  Setup and Configuration .......................... 14  Accessing the Web Server  ........................ 14  Admin Access Login  .......................... 16  Main menus ............................ 16  Applying Changes  ............................ 18  Save a Configuration File ........................ 19  Removing the SD card  .......................... 19  View a saved file ............................. 20  Delete a saved file  ........................... 20  Restoring a saved file .......................... 20 ...
  • Page 4 Freedom ATS     Users Manual:  SG07230018    General Configuration & Setup  ....................... 29  The Server Interface  .......................... 33  Modem Configuration and setup  ...................... 35  Maintenance ............................ 35  Drive‐by Download Application Guide (Wi‐Fi)  .................... 36  Equipment required.  .......................... 36  Summary of hardware installation steps .................... 36  Configure a Wi‐Fi Drive‐by Application  .................... 37  General Configuration & Setup  ....................... 37  The Server Interface  .......................... 40  Wireless  Configuration.  .......................... 42  Network Configuration ........................... 43  Maintenance ............................ 43  ATS mini .............................. 44  Equipment required.  .......................... 44  Summary of hardware installation steps .................... 44 ...

  • Page 5: Product Description

    Freedom ATS     Users Manual:  SG07230018    What’s included  A. The illustration below details the optional and included hardware with each Freedom ATS unit.  (2X) 2 dBi DI-POLE ANNTENNA STANDARD POWER HARNESS P# SG07050880 GPS WINDOW MOUNT ANTENNA I/O HARNESS P# SG07040076 6-WIRE(Optional) P# SG07050879 SD MEMORY CARD 8-WIRE PART# SG07040081 P# SG07050878   Product Description  The Freedom ATS is a simple to apply Mobile Data Management & Collection Device. The primary advantage of the  ATS is easy installation and setup. A Cellular Service is not required for 2 out of 4 typical ATS Setups shown here. ...
  • Page 6 Freedom ATS     Users Manual:  SG07230018    10/100 Ethernet, This is a wired LAN port. This port is typically used for web services especially during initial setup  of the ATS device when it’s fresh out of the box. Web based configuration and troubleshooting are done using this  connection. Web services can be accessed over the Wi‐Fi port as well, once the port configuration has been setup.  The wired 10/100 Ethernet port is programmed from the factory with a static IP address of 192.168.11.120. Use  your computer and the provided cross‐over network cable P#SG07050754 or attach the unit to your network with  any standard network cable. Use your PC’s Internet Explorer™, Mozilla Firefox™ or Opera™ internet browser to  complete setup and configuration. See the section about accessing the web server below.  Digital inputs (Not used on ATSmini), ANY battery level or switch to ground signal can be wired into the digital  inputs. The inputs are rated for voltages from ground level to 28volts. The inputs also have integrated noise  immunity and surge protection. Inputs can be configured to activate by switching to ground or switching to power.  Use the on‐board web configuration tool to program input options. Some application examples are listed below.  Inputs 1‐8 can be configured as counters up to 300 hertz. Input 8 can be used as a High Speed counter to 5 Khz.   Plow position switch   3‐wire Proximity switch   Body Up detect switch   Way‐point input switch   Hall /Motor Sensor input  Battery level outputs (4) (Not used on ATSmini), Hi‐level output drive capability. These outputs can switch peak  loads up to 6 amps continuous. These outputs can be used for basic I/O requirements; Reverse polarity, thermal,  and short circuit protection make these outputs useable for any resistive or inductive load applications.   Modem serial port, This physical DB‐9 connector style RS‐232 serial port is intended for connection of RS‐232  cellular modem using RS‐232 level compliant serial communication. The port contains all control lines available for  full modem control. Baud rates and all setup parameters are accessible through the web based configuration tool.  Real‐time cellular data is transmitted out of this port when a cellular modem is attached.  Spreader Serial port, This physical DB‐9 connector style RS‐232 serial port is intended for connection to Material  Spreaders or other on and off‐road equipment controllers with a serial port. This port is a 3‐wire port TX,RX, and  Ground connection. This data connection links the Salt spreader or ON and Off road equipment to the ATS system  and allows materials data to be captured and stored on the ATS unit for retrieval through any installation option  defined in this document.  Road‐Watch SS™ (RS‐485) (Not used on ATSmini), This half‐duplex RS‐485 serial ports default usage has it  configured for the Commercial Vehicle Systems (Sprague devices) Road‐Watch™ communications. The port auto ...

  • Page 7: Supported Applications

      Supported Applications  Below are some rudimentary diagrams of some supported applications. This manual is intended to help the user  setup or make adjustments to their application. It is likely your application could use features that encompass  multiple examples below.  Manual Data Transfer Application (Removable data storage SD card)  LAPTOP OR DESKTOP GPS SATELLITES USB TO SD CARD ADAPTOR VEHICLE EQUIPMENT GPS ANTENNA FREEDOM ATS SERIAL CABLE SALT SPREADER CONTROL I/O DEVICES: SWITCHES, RELAYS, HYDRAULIC VALVE COILS   Cellular Modem Application (Real‐Time Cellular Data transfer)  GPS SATELLITES INTERNET CELL TOWER...
  • Page 8   Drive‐by Download Application (Wi‐Fi)  CENTRAL OFFICE WI-FI ANTENNAS GPS SATELLITES LIMITED RANGE ACCESS POINT VEHICLE EQUIPMENT COMPUTER WI-FI ANTENNAS CLIENT DATABASE GPS ANTENNA FREEDOM ATS SERIAL CABLE SALT SPREADER CONTROL I/O DEVICES: SWITCHES, RELAYS, HYDRAULIC VALVE COILS   The ATSmini, a low Cost Safe and reliable Solution for data collection gateway between Salt Spreaders and LMU or  Modem.  VEHICLE EQUIPMENT...

  • Page 9: Freedom Ats (User) Panel Description

    Freedom ATS     Users Manual:  SG07230018    Freedom ATS (User) panel description   A. WLAN (WIFI). Wireless LAN network connection. The panel connector is SMA MALE (x2) type.  B. Wired 10/100. Ethernet network. The wired port is a standard feature on all units.   C. System Status LED’s. Standard to all ATS units are status LED’s displaying real‐time diagnostic  codes. See diagnostics and troubleshooting section at the end of this manual.  D. SD CARD. Standard to ALL ATS units. Removable memory card is used as primary data storage. It  is highly recommended this card always be installed into the ATS unit when the ATS unit is  powered on.  GPS Antenna. Attached window mount GPS antenna to this connector. The panel connector is  SMA FEMALE type.  USER PANEL WIRED 10/100 WLAN ANTENNA GPS ANTENNA WLAN ANTENNA NETWORK (WIFI) PRIMARY CONNECTION (WIFI) SECONDARY (WIRED 10/100 NETWORK) SD MEMORY LINK/ACTIVITY LED'S CARD SYSTEM STATUS...
  • Page 10 Freedom ATS     Users Manual:  SG07230018    Freedom ATS (Interface) panel  A. Digital inputs. Attach Toggle switch, Proximity switch, Door pin switch, or Hall Motor Sensor to  these 8 inputs. Both Battery and Ground signals are compatible. A BAT+ and Ground is available  at the 10‐pin connector. Do not attach the ground to chassis if it can be avoided to prevent extra  ground loops. The input current is 10mA. At 13.8volts when pulled to ground and 5mA when  configured for switch to power. Configure inputs through the Webpage menu “Input  Configuration”.  B. Digital outputs.  Battery level driven outputs. Drive up to 4 separate loads simultaneously. Short  circuit and thermally protected. These can be custom configured for your application.  C. Modem serial port (RS‐232). DB‐9, RS‐232 compliant full‐modem control port.  D. Spreader serial port (RS‐232). Host type (Male) Db‐9 RS‐232 compliant 3‐wire TX,RX, & Ground.   E. Battery and Ground connector. Wire into a minimum 5 amp accessory ignition switched circuit.  Attach ground lead to a good chassis ground connection.  Road‐Watch SS connection. Connect the Sprague devices “Road watch” air and road surface  temperature sensor here. Use s Turk M8 6P style connector. Road‐watch sensor part# 849‐0242‐ 000  INTERFACE PANEL 1-IN1 6-IN5 2-IN2 7-IN6 1-LOAD1 4-LOAD4 3-IN3 8-IN7 2-LOAD2 5-GND. 4-IN4 9-IN8 3-LOAD3 6-GND.

  • Page 11: Installation Of Equipment

    Freedom ATS     Users Manual:  SG07230018    Installation of Equipment   Equipment required.   Freedom ATS unit: SG07040073 (With Wi‐Fi and GPS), SG07040074 (No Wi‐Fi and without GPS)  or SG07040078 (No Wi‐Fi but with GPS), or SG07040087 (No Wi‐fi, GPS or SD Card installed)   ATS Server Software part# SGS00300100003   Optional ATS Database Reporting Software SGS00300100002   Basic tools to mount the ATS device and route and splice the wire harness into the vehicle.  Mount the ATS unit  1. Securely mount ATS device inside the vehicles interior cab. The User panel would typically be oriented for  easy access to the LED indicators, 10/100 port and SD Card slot.  Attach Wiring and cables  2. ‐Attach fused primary Battery and ground wires.  3. ‐Attach serial cables provided to spreader controller. Use the INSTALLATION and WIRING AND CABLE  LAYOUT pictorials as a guide.  Install GPS antenna (If GPS RCVR installed)  1.‐Properly install the GPS antenna as described in the installation steps below.  The sealed weather‐proof GPS antenna has an integral magnet and ideally should be located  above the vehicle with a clear view of the sky.  b. Avoid overhead metal objects that will interfere with satellite signals.  Avoid mounting areas that have excessive heat, vibration or locations close to other antenna’s or  sources of magnetic fields such as electric motors or high current or high voltage wiring such as  strobe lights.  GPS ANTENNA GPS ANTENNA NON-OBSTRUCTED VIEW OF SKY  ...

  • Page 12: Mounting Dimensions

    Freedom ATS     Users Manual:  SG07230018    Mounting dimensions  Mounting of the ATS unit. (not to scale)     Recommended location for mounting is the back interior wall of the vehicle cab,  trunk or any location where the antennas will not be damaged. (remote  antenna is always an option for trunk mounted units)      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 12   ...

  • Page 13: Wiring And Cable Layout

    Freedom ATS     Users Manual:  SG07230018    Wiring and Cable Layout  ROADWATCH PART# POWER HARNESS 849-0242-000 PART# SG07050880 CHOOSE COMPATIBLE ATTACH TO 5 AMP CABLE MINIMUM FUSE PROTECTED IGNITION CIRCUIT (SEE ADDEMDUM FOR MULTI-TECH MODEM TESTED MODEMS) HARNESS PART# SG07050753 ATTACH TO BARE METAL CELLULAR MODEM EXPOSED CHASSIS OR RADIO ACS SERIAL CABLE...

  • Page 14: Setup And Configuration

    Freedom ATS     Users Manual:  SG07230018    Setup and Configuration   Attach your computer configured with a static IP address to the wired Ethernet connection on the side of  the ATS device using the provided cross‐over cable P#SG07050754.   LAPTOP OR DESKTOP FREEDOM ATS SERVER UNIT CABLE PART# SG07050754   Accessing the Web Server   Connecting for the first time to the ATS configuration utility (Web browser utility)   1. Apply Power to all devices (Spreader, ATS system, and Spreader control system)  2. The green LINK, and intermittently the yellow ACTIVITY LED’s should become active if there’s a good  connection over the Ethernet cable from your laptop to the ATS device.  -USER PANEL- FREEDOM ATS YELLOW GREEN LINK LIGHT ACTIVITY LIGHT   Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 14 ...
  • Page 15 Freedom ATS     Users Manual:  SG07230018    Open your Internet Browser to gain basic access to the Home Page    (Setup and Configuration cont.) 1. First time users can use their internet browser to navigate to the default static address exactly as shown  below in the upper magnified view http://192.168.11.120.    2. The Home page displays basic information about the ATS system.   Product name, Freedom ATS   Firmware version, This number tracks what software release currently resides on the device.   Internal Db Version, The version of the internal database. This usually changes when the  firmware version changes.   Build Date, Tells you build/release date of the software running on this system.   BSP firmware load date, The last date the rom.bin file was loaded.   Application firmware load date, The last time the image.bin file was loaded.   Backup firmware load date, The last time the backup.bin file was loaded.    IP Address (Ethernet or Wireless), The current IP address assigned to this ATS unit.   Ethernet/Wireless  MAC Address, A fixed unique address associated with the network port.    Up Time, Continuous Run‐Time since last boot.   Total Run Time, Total cumulative run time since the last configuration change.  3. Without logging‐in there is access to a few basic menus for diagnostic purposes.   Home, Always brings you back to Home page. ...

  • Page 16: Admin Access Login

    Freedom ATS     Users Manual:  SG07230018    Admin Access Login  1. Click on   logo  to gain access to login dialog box. You must log‐in as Administrator to  make configuration changes to the ATS unit. The user name and password are case sensitive and must be  entered exactly as shown below.   The administrator login name is “CP Service”   The password is “847‐573‐3800”    Main menus  2. The HOME menu screen will appear after a successful login.    If you have a problem logging in you will see the “page Access denied”. (see next page)      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 16   ...
  • Page 17 Freedom ATS     Users Manual:  SG07230018     Page Access Denied screen shown after failed login.    Menus and sub‐menus (Setup and Configuration cont.)  Purpose: The menu tree always appears on the left side of the web page. You can click on any item visible  on the tree. The menu seen below is available after successfully logging in as an administrator. When  changing items on a particular page be sure to “APPLY” any changes before leaving the page or the  changes will be thrown away.   Home, Clicking home always brings you back to the Home screen (The first screen viewed after  successfully connecting to the ATS web server).   GPS Viewer, GPS data can be viewed. Note: ATS must have a GPS installed and configured.   Event/(error) Log, If “Verbose” logging is enabled you can view STATUS and ERROR logging here.   Reboot, After completing changes on any webpage it is necessary to reboot to have changes take  effect.   Network Configuration, Change settings relating to the physical setup of network connections  (TCP/IP).   File Management, View current database files in flash memory or see data records or config files  saved to the FAT file system located on the SD memory card. It is also possible to select a new  database file (ATSconfig.bin) if one is has been saved.   Install Options, The application and hardware setup occurs on this screen.   Save Configuration, Creates 2 files including a binary file on the SD memory card that contains all  configuration data useful for restoring system configuration on a new or existing ATS unit. The  second file is a text file that can be read directly using Microsoft WordPad ™.      Menus and sub‐menus continued (on next page) (Setup and Configuration cont.)    Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245    ...

  • Page 18: Applying Changes

    Freedom ATS     Users Manual:  SG07230018      (Setup and Configuration cont.)    Date and Time, View and change the current time. Auto set if GPS checked in “Install options”.  Upload Firmware, If it’s necessary to upgrade the firmware (functional code) then use this    screen to select the image.bin, backup.bin and ROM.bin file.  Input Configuration, Every system has 8 configurable digital  inputs. Configure them in software  with Pull‐ups, Pull‐Downs and define their logical function.   Modem Configuration, In most cases when a modem is selected as a Physical interface it is not  necessary to change your modem configuration because approved modems have already been  pre‐configured with the necessary settings withing the ATS. However those settings can be  modified when required.   Modem Status, The physical modem serial communication hand‐shaking lines can be checked on  this page. A good bi‐directional serial line would show all boxes populated with a “1” when the  modem port is activated or modem is trying to dial out.   Wireless Configuration, Configure the WLAN link, See signal strength of the network and setup  basic security or advanced encryption settings if encryption is required.   Log‐Out, Log‐out of your current web session    Applying Changes  After changing variables on a page use the “APPLY” button.        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 18   ...

  • Page 19: Save A Configuration File

    Freedom ATS     Users Manual:  SG07230018    Save a Configuration File  (Setup and Configuration cont.)  5. When the system is fully operational and all equipment is setup and working you can use the “SAVE  Configuration” menu to save all configuration settings**see note below** into both a binary file and text  file location on the SD card. This is especially useful when it’s necessary to set up multiple units in the field.   Once a file has been saved on the SD card it is only there for one boot. If the configuration  file exists on the card at boot it will replace the current ATS’s onboard configuration with the  file on the SD card. The SD card file is then deleted. A new file can be saved at anytime you  wish to save the settings. When the file is saved any existing file on the SD Card is over‐ written.   Note: To retrieve a configuration file; First save the file using the “Save  Configuration” menu. Power down the system. Remove the SD card after removing  the Card cover. Using a Card reader on your laptop or desktop copy the files onto  your hard drive.   It is advisable to keep a copy of the configuration file on your desktop or laptop PC for later  retrieval. The file can be used on any ATS unit of the SAME SOFTWARE REVISION to install a  configuration. Usually only the truck ID field must be updated when programming  subsequent ATS systems.    The standard file name is atsconfig.bin. The readable version of the file is called  ATSConfig.txt. Open the file to view using Microsoft Wordpad™.    Removing the SD card  Using your finger nail push  Loosen the  the card in to activate the  screw partially  detent ejection of the card.  and rotate cover.       ...

  • Page 20: View A Saved File

    Freedom ATS     Users Manual:  SG07230018    View a saved file   (Setup and Configuration cont.)  6. Use  “File Management” screen to view and manage files.   The FAT file system refers to the SD Memory card. The native file system refers to the on‐board  non‐removable memory.   If programming multiple systems, remove the SD card after saving the file and insert it into an  un‐configured ATS unit to automatically configure an ATS unit OF THE SAME SOFTWARE  REVISION. Replace the SD card in an already configured system with one that is blank.   Keep a copy of your working configuration (ATSConfig.bin) on your desktop or laptop computer.  Use an SD card reader to retrieve a saved AtsConfig.bin file. See the previous section on “Saving a  configuration file”.  Delete a saved file   If the Check box is selected under “delete” and the “Delete Files” button is used the selected files  will be deleted.   Because the card is formatted using the FAT32 file system the files can be managed the same as  any external drive when the SD card is installed into your Windows PC or Laptop.   The files shown below are the Configuration files and Status log files. Deleting these will not  affect the ATS unit or it’s current configuration.    A Holding.bin file Cannot be deleted using the file management screen    Restoring a saved file   7. Any ATS can be restored to its original setup by powering‐up the ATS unit with an ATSconfig.bin file located  on the SD card as long as the that file was generated by the same software Version.   Using a SD card reader drag and drop a file onto the SD card. Place the card into the ATS card slot  and Power the ATS ‘ON’ If the file is good the configuration will be loaded into the unit.   ...

  • Page 21: Setting Time And Date

    Freedom ATS     Users Manual:  SG07230018    Setting Time and Date  (Setup and Configuration cont.)  Click on  the “Date and Time” menu item     Daylight Savings Time In/Out, The latest version of ATS firmware (version 7) automatically  accounts for Daylight Savings. Older version of software require you to select it if it’s needed.   Local Date, Local Date is always updated from recent data received from the GPS. While the  satellite signal is being received then the date/time is automatically set by Satellite. The fields will  be grayed out and cannot be changed. Selecting your proper time zone becomes important (see  below “Time Zone”). If no GPS receiver is installed or a Satellite signal is not available, then the time  and date is maintained locally by the real‐time clock and on‐board lithium battery back‐up. If no  GPS is installed the Time and Date will need to be set manually.   GMT Date, GMT Time of day A reference to GMT Greenwich (London) Mean Time. The standard  time by which all data is time and date stamped. GMT time comes from the GPS if installed.   Local Time of Day, Local Time of Day always updated from recent data received from the GPS  satellite. While the satellite signal is being received then the time is automatically set by Satellite.  The fields will be grayed out and cannot be changed. Selecting your proper time zone becomes  important (see below). If no GPS receiver is installed or a Satellite signal is not available, then the  time and date is maintained locally by the real‐time clock and on‐board lithium battery back‐up. If  no GPS is installed the Time and Date will need to be set manually.   Note: The GPS antenna must have an unobstructed view of the sky to receive a satellite signal.   Time Zone, Enter your time zone to set the correct offset from GMT time.          Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 21   ...

  • Page 22: Manual Data Transfer Application Guide (Removable Data Storage)

    Time and location stamped data collection.   GPS based vehicle tracking   Material data capture   Driver initiated Way‐point logging (Optional)  LAPTOP OR DESKTOP GPS SATELLITES USB TO SD CARD ADAPTOR VEHICLE EQUIPMENT GPS ANTENNA FREEDOM ATS SERIAL CABLE SALT SPREADER CONTROL I/O DEVICES: SWITCHES, RELAYS, HYDRAULIC VALVE COILS   Equipment required.   (Manual Data transfer continued)   Freedom ATS unit SG07040074 (without GPS) or SG07040078 (with GPS) ...

  • Page 23: Configure An Application Using Manual Data Transfer

    Freedom ATS     Users Manual:  SG07230018    Use your browser to connect to the Web configuration tool as described in the previous section “Accessing the  Web Server”.  Configure an Application using Manual Data transfer  General Configuration & Setup  1. Click on “Install Options”. The application and hardware setup occurs on this screen.    Note: Select Pop‐up help to enable the help dialog box as you mouse over items. It is highly recommended to  enable this feature unless you are a User that is very familiar with the Application.    Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 23   ...
  • Page 24 Freedom ATS     Users Manual:  SG07230018      2. Language, from the drop‐down select the language used on the WebPages.     3. Session Timeout, How long before you are automatically logged out (when there is no activity)    4. Customer Username, Customer Password, If you would like to add your own Administrator LOGIN name  and PASSWORD use these two fields. Use any Alpha numeric text. Remember it is case sensitive. The  password field can be left blank but is not recommended for security reasons. One additional password  can be added other than the default username/password “CP Service”/“847‐573‐3800”.     5. Spreader Type, Select from the drop‐down menu the Salt Spreader you have connected to the “Spreader”   Set “Undefined” if no collection of spreader data is required. serial port on the ATS device.      6. Record Spreader status changes, If box is ‘checked’ Instantaneous records are recorded whenever the  Spreader changes modes of operation; Auto/Manual, Pause or Blast modes are triggered, Material Lane  width change, Liquid system turning ‘On’ and ‘Off’ . Groundspeed Stop/Start. Closed‐loop sensor errors.    7. Default Truck ID, Enter the vehicle/asset ID. This ID should match exactly to what has been saved in the  Spreader controller (If used). If no id is typed in the ATS factory default setting populates the ID field with  the last 6 digits of its unique wired Ethernet MAC address (see below).     8. Popup Help, Select for on screen help while configuring (highly recommended)        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 24 ...
  • Page 25 Freedom ATS     Users Manual:  SG07230018     (Manual Data transfer continued: General Setup)    9. Stack Warning Threshold: Set to 50%     10. Verbose Event Logging: If box is checked detailed logs are recorded for help in troubleshooting. Leave this  unchecked unless troubleshooting a problem. Leaving it checked increases usage of system resources  such as memory.  11. Breadcrumb rate, Set the rate for which sequential records are stored. Range is 1 to 300 seconds. 3‐15  seconds is typical. Setting the value to “0” disables breadcrumb mode.    12. GPS Installed, If your ATS device is equipped with a GPS check this box to enable it. ATS Part#  SG07040078 or SG07040073 would include GPS. ATS Part# SG07040074 or ATSmini part# SG07040087  would not include GPS.    Keypad port & type, If the external Login Keypad is installed, choose a PORT number to operate on. Type  is TCP. A keypad can only be used on system configured for GL400 Spreader. Always use a port number    that is different ‘Server Interface” …see below..   14. Resident Data Archive Size, Select the Size of the ONBOARD archive file used to store collected data. This  is the onboard memory and NOT the SD card. 512K is recommended. The data will wrap and the oldest  data will be overwritten when the file allocation is full.    15. Removable Data Archive Size, Select the Size of the REMOVABLE archive file used to store collected data.  This is the SD card memory. Do not select a size that is bigger than the installed SD card. The data will  wrap and the oldest data will be overwritten when the file allocation is full.      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 25 ...

  • Page 26: The Server Interface

    Freedom ATS     Users Manual:  SG07230018    The Server Interface    1. Logical Interface, Set the interface to “String format 1”.    2. Port Type, Not applicable for manual data transfer. Leave at default “UDP”    3. ACK Timeout, Ack (Acknowledge) is not applicable for manual data transfer. Leave at default “2”.    4. Data Transmit Rate, Not applicable for manual data transfer leave set to default “0”.    5. Auto Server Selection, Not applicable for Manual Data transfer. Leave at 10 seconds    6. Physical Interface (primary), For manual data transfer choose NONE for the Physical interface (Primary).  Leave (Secondary) interface as “None”.        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 26   ...

  • Page 27: Maintenance

    Freedom ATS     Users Manual:  SG07230018    (manual data‐transfer application continued: The Server Interface cont.)    7. Target IP address, Port Number, Not applicable for manual data transfer    8. Serial port Settings, Not applicable for manual data transfer    Maintenance.   (Manual Data transfer continued)  Periodically (Per shift, per week, or per month) remove the SD card from the ATS unit. Install the card into your PC  or laptops SD card reader using the “ATS Server” software tool part# SGS00300100003 to read the SD Card,  moving all the data into a CSV file or into the optional ATS Database Reporting Software SGS00300100002.  Replace the SD Card when finished. The ATS has onboard memory that can be utilized during the time the SD card  is out of the unit. It is limited to 512k bytes however (About 12 hours at a 5 second breadcrumb). Using 2 cards in      a rotation works well also. Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 27   ...

  • Page 28: Cellular Modem Or Lmu Application Guide (Cellular Data Transfer)

    Material data capture   Driver initiated Way‐point logging (Optional)  Cellular Modem Application  GPS SATELLITES INTERNET CELL TOWER VEHICLE EQUIPMENT CELL ANTENNA CELLULAR MODEM SERIAL CABLE GPS ANTENNA FREEDOM ATS SERIAL CABLE COMPUTER CLIENT SALT DATABASE SPREADER CONTROL I/O DEVICES: SWITCHES, RELAYS, HYDRAULIC VALVE COILS     LMU Application  GPS SATELLITES...

  • Page 29: Equipment Required

    Freedom ATS     Users Manual:  SG07230018    Equipment required.   (Cellular or LMU Application continued)   Freedom ATS unit SG07040074(without GPS) or SG07040078(with GPS), SG07040087 (No GPS,  NO SD Card)   ATS Server Software part# SGS00300100003   Optional ATS Database Reporting Software SGS00300100002   Basic tools to mount the ATS device and route and splice the wire harness into the vehicle.  Summary of hardware installation steps  ‐Securely mount ATS device. Use the INSTALLATION and WIRING AND CABLE LAYOUT pictorials as a guide.    ‐Securely install cellular modem or LMU using the modem manufacturer’s instructions.    ‐Attach fused primary battery and ground wires to devices  ‐Attach serial cable to spreader controller. The SG07050647 cable is for use with the ACS, or SG07050056  cable for use with the GL400 or freedom 2. Use the INSTALLATION and WIRING AND CABLE LAYOUT  pictorials as a guide.    ‐Install GPS window antenna. (If device is has an onboard GPS receiver).    ‐Attach wired Ethernet connection between a laptop with a configured static IP address and ATS device.    ‐Run through configuration steps as detailed below to complete installation  Use your browser to connect to the Web configuration tool as described in the previous section “Accessing the  Web Server”.  Configure a Cellular or LMU Application  General Configuration & Setup  1. Click on the “Install Options” Menu        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245    ...
  • Page 30 Freedom ATS     Users Manual:  SG07230018    (Real‐time Cellular or LMU Configuration continued:)  Note: Select Pop‐up help to enable the help dialog box as you mouse over items. It is highly recommended to  enable this feature unless you are a User that is very familiar with the Application.      Note: As you ‘Mouse’ over items on this screen “help messages”Pop‐Up on screen if “pop‐Up” help is selected.    1. Language, from the drop‐down select the language used on the WebPages.     2. Session Timeout, How long before you are automatically logged out (when there is no activity)    3. Customer Username, Customer Password, If you would like to add your own Administrator LOGIN name  and PASSWORD use these two fields. Use any Alpha numeric text. Remember it is case sensitive. The  password field can be left blank but is not recommended for security reasons. One additional password  can be added other than the default username/password “CP Service”/“847‐573‐3800”.     4. Spreader Type, Select from the drop‐down menu the Salt Spreader you have connected to the “Spreader”   Set “Undefined” if no collection of spreader data is required. serial port on the ATS device.      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 30   ...
  • Page 31 Freedom ATS     Users Manual:  SG07230018    (Real‐time Cellular or LMU Configuration continued:)    5. Record Spreader status changes, If box is ‘checked’ Instantaneous records are recorded whenever the  Spreader changes modes of operation; Auto/Manual, Pause or Blast modes are triggered, Material Lane  width change, Liquid system turning ‘On’ and ‘Off’ . Groundspeed Stop/Start. Closed‐loop sensor errors.    6. Default Truck ID, Enter the vehicle/asset ID. This ID should match exactly to what has been saved in the  Spreader controller (If used). If no id is typed in the ATS factory default setting populates the ID field with  the last 6 digits of its unique wired Ethernet MAC address (see below).     7. Popup Help, Select for on screen help while configuring (highly recommended)        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 31   ...
  • Page 32 Freedom ATS     Users Manual:  SG07230018    (Real‐time Cellular or LMU Configuration continued:)    8. Stack Warning Threshold: Set to 50%     9. Verbose Event Logging: If box is checked detailed logs are recorded for help in troubleshooting. Leave this  unchecked unless troubleshooting a problem. Leaving it checked increases usage of system resources  such as memory.  10. Breadcrumb rate, Set the rate for which sequential records are stored. Range is 1 to 300 seconds. 3‐15  seconds is typical. Setting the value to “0” disables breadcrumb mode.    11. GPS Installed, If your ATS device is equipped with a GPS check this box to enable it. ATS Part#  SG07040078 or SG07040073 would include GPS. ATS Part# SG07040074 or ATSmini part# SG07040087  would not include GPS.    Keypad port & type, If the external Login Keypad is installed, choose a PORT number to operate on. Type  is TCP. A keypad can only be used on system configured for GL400 Spreader. Always use a port number    that is different ‘Server Interface” …see below..   13. Resident Data Archive Size, Select the Size of the ONBOARD archive file used to store collected data. This  is the onboard memory and NOT the SD card. 512K is recommended. The data will wrap and the oldest  data will be overwritten when the file allocation is full.    14. Removable Data Archive Size, Select the Size of the REMOVABLE archive file used to store collected data.  This is the SD card memory. Do not select a size that is bigger than the installed SD card. The data will  wrap and the oldest data will be overwritten when the file allocation is full.        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245    ...

  • Page 33: The Server Interface

    Freedom ATS     Users Manual:  SG07230018    (Real‐time Cellular or LMU Configuration continued:)  The Server Interface    1. Server logical Interface, Choose the format of the data packets sent to the remote server. The ATS Server  software is compatible with “String format 1 & 2”.   String Format 1: This is the current Standard format used by the remote ATS Server and  Database.   String Format 2: This is used for legacy support of older Certified Power applications and is  a  alternative choice which is also compatible with the Remote ATS Server.   Freedom Talk: reserved for future use with FreedomTalk™ compatible applications.    2. Port Type, The only valid selection is UDP.  3. ACK Timeout, Acknowledge must come from the receiving side network. The ATS Server software has  capability to send acknowledgement. The “Timeout” sets the time between attempts by the ATS to  initiate 2‐way communication to the network server (ATS Server). If set to “0” acknowledge is disabled.  Using acknowledge guarantees the receiving device has captured the data packet. 2 seconds is the  standard typical setting.  4. Include MAC address; In some cases, such as with an LMU device, it may be desirable to include the  complete MAC address of the Wired interface to use as a unique identifier for the piece of equipment in  which the ATS is installed. The MAC address will be included on the end of each Data record transmitted    from the ATS device. 5. Auto Server Selection, Auto Server Selection sets the timeout period for communication failure across the  Primary Interface for which the ATS switches to the secondary interface. The primary interface is always  tested periodically and when available the ATS will switch communications back to the Primary Interface.  6. Data Transmit Rate, Data Transmit Rate is a 50% duty cycle mechanism to limit the continuous data  transmit rate. The rate when set in seconds is the ON time followed by the OFF time in equal duration. ...
  • Page 34 Freedom ATS     Users Manual:  SG07230018     (Real‐time Cellular or LMU Configuration continued: Configuring the Server Interface)    7. Physical Interface (primary), Choose your modem or LMU type from the approved modems in the list.  Many LMU configurations would use “Serial” as the interface type. Ask your LMU provider for Serial port  configuration settings. Serial port settings such as Baud rate and Handshaking can then be programmed.    8. Target IP address, Set the IP address of the destination host for which the ATS Server Application resides.  9. Target Port Number, Set the port number of the destination host for which the ATS Server or other Host  Application resides.    10. Serial port Settings, Editing of these settings are not applicable for Standard approved modems however  LMU installations may require changing of these settings. For Installations using the “Serial” Selection  from the Physical Interface list, these settings can be edited for compatible baud rate and hand‐shaking.     11. Physical Interface (Secondary), Optionally a second physical interface may be selected. It’s set up with its  own target IP address and target port number similar to the primary interface. An example may include a  the 2‐way radio interface or modem for a primary interface with Wi‐Fi as a secondary interface. When an  interface has connectivity the text for “Primary” and conversely “Secondary” will turn green when the  physical link is operational. If you don’t require a second interface leave it as ‘None’. The primary interface  is used whenever it is available so switching from primary to secondary and back to primary is dynamic.  The Secondary interface cannot be the same type of physical interface as the primary.  Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 34   ...

  • Page 35: Modem Configuration And Setup

    Freedom ATS     Users Manual:  SG07230018    (Real‐time Cellular Configuration continued:)  Modem Configuration and setup  1. Select the “Modem Configuration” page from the menu.    2. Modem Configuration, For modems selected in the list under Install Options there are always default  settings that pre‐populate the fields on this screen. However these options are made available and can be  changed if necessary (The example below would be typical of a Multitech CDMA modem on Verizon’s  network).  3. Start‐Up Delay, It is recommended to keep the default setting this allows time for the modem to boot  properly before being initialized by the ATS. This setting can be used for any modem selected in the list.    Maintenance  The cellular modem application requires no maintenance or user intervention for normal operation within the    vehicle. Additional tools used for diagnosis of modem problems exist in the “Diagnostics tools/Troubleshooting “ section.      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 35   ...

  • Page 36: Drive-By Download Application Guide (Wi-Fi)

     Driver initiated Way‐point logging (Optional)  CENTRAL OFFICE WI-FI ANTENNAS GPS SATELLITES LIMITED RANGE ACCESS POINT VEHICLE EQUIPMENT COMPUTER WI-FI ANTENNAS CLIENT DATABASE GPS ANTENNA FREEDOM ATS SERIAL CABLE SALT SPREADER CONTROL I/O DEVICES: SWITCHES, RELAYS, HYDRAULIC VALVE COILS   Equipment required.  (Wi‐Fi drive‐by  continued)   Freedom ATS unit part#SG07040073 ...

  • Page 37: Configure A Wi-Fi Drive-By Application

    Freedom ATS     Users Manual:  SG07230018    Use your browser to connect to the Web configuration tool as described in the previous section “Accessing the  Web Server”.  Configure a Wi‐Fi Drive‐by Application  General Configuration & Setup  1. Click on the “Install Options” Menu    Note: Select Pop‐up help to enable the help dialog box as you mouse over items. It is highly recommended to  enable this feature unless you are a User that is very familiar with the Application.    Note: As you ‘Mouse’ over items on this screen “help messages”pop‐Up on screen if “pop‐Up” help is selected.      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 37   ...
  • Page 38 Freedom ATS     Users Manual:  SG07230018    (Wi‐Fi Drive‐by continued: General Configuration & Setup)    1. Language, from the drop‐down select the language used on the WebPages.     2. Session Timeout, How long before you are automatically logged out (when there is no activity)    3. Customer Username, Customer Password, If you would like to add your own Administrator LOGIN name  and PASSWORD use these two fields. Use any Alpha numeric text. Remember it is case sensitive. The  password field can be left blank but is not recommended for security reasons. One additional password  can be added other than the default username/password “CP Service”/“847‐573‐3800”.     4. Spreader Type, Select from the drop‐down menu the Salt Spreader you have connected to the “Spreader”   Set “Undefined” if no collection of spreader data is required. serial port on the ATS device.      5. Record Spreader status changes, If box is ‘checked’ Instantaneous records are recorded whenever the  Spreader changes modes of operation; Auto/Manual, Pause or Blast modes are triggered, Material Lane  width change, Liquid system turning ‘On’ and ‘Off’ . Groundspeed Stop/Start. Closed‐loop sensor errors.    6. Default Truck ID, Enter the vehicle/asset ID. This ID should match exactly to what has been saved in the  Spreader controller (If used). If no id is typed in the ATS factory default setting populates the ID field with  the last 6 digits of its unique wired Ethernet MAC address (see below).     7. Popup Help, Select for on screen help while configuring (highly recommended)      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 38 ...
  • Page 39 Freedom ATS     Users Manual:  SG07230018    (Wi‐Fi Drive‐by continued: General Configuration & Setup)    1. Stack Warning Threshold: Set to 50%     2. Verbose Event Logging: If box is checked detailed logs are recorded for help in troubleshooting. Leave this  unchecked unless troubleshooting a problem. Leaving it checked increases usage of system resources  such as memory.  3. Breadcrumb rate, Set the rate for which sequential records are stored. Range is 1 to 300 seconds. 3‐15  seconds is typical. Setting the value to “0” disables breadcrumb mode.    4. GPS Installed, If your ATS device is equipped with a GPS check this box to enable it. ATS Part#  SG07040078 or SG07040073 would include GPS. ATS Part# SG07040074 or ATSmini part# SG07040087  would not include GPS.    Keypad port & type, If the external Login Keypad is installed, choose a PORT number to operate on. Type  is TCP. A keypad can only be used on system configured for GL400 Spreader. Always use a port number    that is different ‘Server Interface” …see below..   6. Resident Data Archive Size, Select the Size of the ONBOARD archive file used to store collected data. This  is the onboard memory and NOT the SD card. 512K is recommended. The data will wrap and the oldest  data will be overwritten when the file allocation is full.    7. Removable Data Archive Size, Select the Size of the REMOVABLE archive file used to store collected data.  This is the SD card memory. Do not select a size that is bigger than the installed SD card. The data will  wrap and the oldest data will be overwritten when the file allocation is full.        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245    ...

  • Page 40: The Server Interface

    Freedom ATS     Users Manual:  SG07230018    The Server Interface    12. Server logical Interface, Choose the format of the data packets sent to the remote server. The ATS Server  software is compatible with “String format 1 & 2”.  String Format 1: This is the current Standard format used by the remote ATS Server and  Database.  b. String Format 2: is used for legacy support of older Certified Power applications and is  a  alternative choice which is also compatible with the Remote ATS Server.  Freedom Talk: This is for future use with freedom Talk compatible Applications.    13. Port Type, The only valid selection is UDP. TCP/IP may be available in the future.  14. ACK Timeout, Acknowledge must come from the receiving side network. The ATS Server software has  capability to send acknowledgement. The “Timeout” sets the time between attempts by the ATS to  initiate 2‐way communication to the network server (ATS Server). If set to “0” acknowledge is disabled.  Using acknowledge guarantees the receiving device has captured the data packet.  15. Data Transmit Rate, Data Transmit Rate is a 50% duty cycle mechanism to limit the continuous data  transmit rate. The rate when set in seconds is the ON time followed by the OFF time in equal duration.  This may be useful when sharing limited bandwidth with many vehicles that often download over a  wireless network simultaneously. This feature will greatly extend the amount of time necessary to offload  a large amount of data accumulated over several days and should not be used unless deemed necessary.   16. ACK timeout, Typically this value is set between 2 (recommended) and 5 seconds . This sets the repetition  rate of each packet of data until an acknowledge has been received for that packet. If set to ‐0‐ the ATS  sends data without acknowledge from the receiving side. If (Ack)nowledge is not used it is probable for    large amounts of data to be lost. 17. Auto Server Selection, Auto Server Selection sets the timeout period for communication failure across the  Primary Interface for which the ATS switches to the secondary interface. The primary interface is always  tested periodically and when available the ATS will switch communications back to the Primary Interface.   ...
  • Page 41 Freedom ATS     Users Manual:  SG07230018    (Wi‐Fi Drive‐by continued: The Server Interface cont.)    18. Physical Interface (Primary), Choose “Wireless“ from the drop‐down list.    19. Target IP address, Set the IP address of the destination host for which the ATS Server Application resides.  20. Target Port Number, Set the port number of the destination host for which the ATS Server or other Host  Application resides.    21. Serial port Settings, Not Applicable for Wi‐FI installation    22. Physical Interface (Secondary), Optionally a second physical interface may be selected. It’s set up with it’s  own target IP address and target port number similar to the primary interface. An example may be a  modem. When an interface has connectivity the text for “Primary” and conversely “Secondary” will turn  green when the physical link is operational. If you don’t require a second interface leave it as ‘None’. You  cannot choose the same primary and secondary interface types.    Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 41   ...

  • Page 42: Wireless  Configuration

    Freedom ATS     Users Manual:  SG07230018    Wireless  Configuration.  (Wi‐Fi drive‐by  continued)  1. Select the Wireless Configuration page from the menu. The “Wireless Configuration” is only visible if  the “Wireless” option has been chosen under “Installation Options” the “Physical interface”    2. It will be necessary to add your wireless access point settings/passwords/and configure levels of  encryption if required using this page.  Note: Also Access‐point signal strength is displayed on the page.  Note: As Different Authentication methods and Encryption methods are selected fields that do not  pertain to those methods will grayed out.  Note: A Glossary of terms regarding Wi‐Fi security is included in the back of this manual.  Below is an EAP Fast setup example. A “PAC” file is stored in on‐board flash memory and can be seen through the  “File Management” menu  after successfully connecting to the to your gateway for the first time.       Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 42   ...

  • Page 43: Network Configuration

    Freedom ATS     Users Manual:  SG07230018    Network Configuration  (Wi‐Fi drive‐by  continued)  1. Click the “Network Configuration” Settings page.       1. “DHCP” (service client) or “Use Static IP”, The Wireless Interface typically would be left as DHCP.  However each Access point must have DHCP service available. If DHCP is a problem then a static  address may be used such as the example listed below.  2. Default Gateway, A gateway may or may not be required for network routing. Check with your  Systems Administrator.   3. IP address, It is recommended that you leave the default WIRED address as it is, and ALWAYS as a  static address. If you change the address please note it for future reference. NEW address:  HTTP://______.______.______.______. The static address insures the ability to connect to the Web  Server at any time regardless of network services like DHCP.  4. Subnet Mask, Typically set to 255.255.255.0 for use on IPv4 typical private networks.  5. DNS, Primary and Secondary DNS is for future use    Maintenance   1. All configuration and maintenance through the Web Server is available using the Wireless port when    the vehicle is on the network. The Drive‐by‐download application requires no maintenance or user intervention for normal operation within  the vehicle.    Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 43   ...

  • Page 44: Ats Mini

    Freedom ATS     Users Manual:  SG07230018    ATS mini  A simplified Gateway for communications with Certified Power Spreader controls   Used for Safe and reliable communications interface between external equipment and Salt Spreader  controllers such as the GL400 and Joystick and Spreader control consoles such as the ACS Systems.   Supports 2‐way communication for Remote Fleet Management.   Simplified cost reduced Hardware, No SD Card, Digital Ins/Outs, Wifi, GPS or RoadWatch™ Capability.   Data can be transferred through serial port to any Modem, LMU or Radio utilizing an RS‐232 serial  port.   Periodic on‐board Flash Memory back‐up of real‐time data helps prevent data‐loss over Power‐loss or  intermittent network connections.    Works with Freedom ATS Server Software and ATS Reporting Database.    Easy configuration and maintenance over the wired Ethernet interface.  VEHICLE EQUIPMENT LMU/MODEM OR RADIO SERIAL CABLE FREEDOM SERIAL ATS mini CABLE SALT SPREADER CONTROL   Equipment required. ...

  • Page 45: Configure An Application Using The Ats Mini

    Freedom ATS     Users Manual:  SG07230018    Using your browser connect to the Web configuration tool as described in the section at the beginning of the  manual “Accessing the Web Server”.  (Configuring an ATSmini continued: General Configuration & Setup)  Configure an Application using the ATS Mini  General Configuration & Setup  1. Click on “Install Options”, The application and hardware setup occurs on this screen.  Note: As you ‘Mouse’ over items on this screen “help messages” pop‐Up on screen if “pop‐Up” help is selected.  3. Click on the “Install Options” Menu    Note: Select Pop‐up help to enable the help dialog box as you mouse over items. It is highly recommended to  enable this feature unless you are a User that is very familiar with the Application.       Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 45   ...
  • Page 46 Freedom ATS     Users Manual:  SG07230018    (Configuring an ATSmini continued: General Configuration & Setup)  Note: As you ‘Mouse’ over items on this screen “help messages”Pop‐Up on screen if “pop‐Up” help is selected.    1. Language, from the drop‐down select the language used on the WebPages.     2. Session Timeout, How long before you are automatically logged out (when there is no activity)    3. Customer Username, Customer Password, If you would like to add your own Administrator LOGIN name  and PASSWORD use these two fields. Use any Alpha numeric text. Remember it is case sensitive. The  password field can be left blank but is not recommended for security reasons. One additional password  can be added other than the default username/password “CP Service”/“847‐573‐3800”.     4. Spreader Type, Select from the drop‐down menu the Salt Spreader you have connected to the “Spreader”   Set “Undefined” if no collection of spreader data is required. serial port on the ATS device.      5. Record Spreader status changes, If box is ‘checked’ Instantaneous records are recorded whenever the  Spreader changes modes of operation; Auto/Manual, Pause or Blast modes are triggered, Material Lane  width change, Liquid system turning ‘On’ and ‘Off’ . Groundspeed Stop/Start. Closed‐loop sensor errors.    6. Default Truck ID, Enter the vehicle/asset ID. This ID should match exactly to what has been saved in the  Spreader controller (If used). If no id is typed in the ATS factory default setting populates the ID field with  the last 6 digits of its unique wired Ethernet MAC address (see below).     7. Popup Help, Select for on screen help while configuring (highly recommended)      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245    ...
  • Page 47 Freedom ATS     Users Manual:  SG07230018        1. Stack Warning Threshold: Set to 50%     2. Verbose Event Logging: If box is checked detailed logs are recorded for help in troubleshooting. Leave this  unchecked unless troubleshooting a problem. Leaving it checked increases usage of system resources  such as memory.  3. Breadcrumb rate, Set the rate for which sequential records are stored. Range is 1 to 300 seconds. 3‐15  seconds is typical. Setting the value to “0” disables breadcrumb mode.    4. GPS Installed, If your ATS device is equipped with a GPS check this box to enable it. ATS Part#  SG07040078 or SG07040073 would include GPS. ATS Part# SG07040074 or ATSmini part# SG07040087  would not include GPS.    Keypad port & type, If the external Login Keypad is installed, choose a PORT number to operate on. Type  is TCP. A keypad can only be used on system configured for GL400 Spreader. Always use a port number    that is different ‘Server Interface” …see below..   6. Resident Data Archive Size, Select the Size of the ONBOARD archive file used to store collected data. This  is the onboard memory and NOT the SD card. 512K is recommended. The data will wrap and the oldest  data will be overwritten when the file allocation is full.    7. Removable Data Archive Size, Not an available default equipment option. Leave setting at default setting  of 256Mb.        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 47 ...

  • Page 48: The Server Interface

    Freedom ATS     Users Manual:  SG07230018    The Server Interface  (Configuring an ATSmini continued: General Configuration & Setup)    23. Physical Interface (primary), Choose your modem or LMU type from the approved modems in the list.  Many LMU configurations would use “Serial” as the interface type. Ask your LMU provider for Serial port  configuration settings. Serial port settings such as Baud rate and Handshaking can then be programmed.    24. Target IP address, Set the IP address of the destination host for which the ATS Server Application resides.  If the interface is “Serial” the IP address field will be grayed out and should be ignored.  25. Target Port Number, Set the port number of the destination host for which the ATS Server or other Host  Application resides. If the interface is “Serial” the Port Number field will be grayed out and should be  ignored.    26. Serial port Settings, Editing of these settings are not applicable for Standard approved modems however  LMU installations may require changing of these settings. For Installations using the “Serial” Selection  from the Physical Interface list, these settings can be edited for compatible baud rate and hand‐shaking.     27. Physical Interface (Secondary), Not typically required for applications utilizing an ATS mini.  ‐This concludes setup of the ATS mini.    Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 48   ...

  • Page 49: Input Configuration

    Freedom ATS     Users Manual:  SG07230018    Input Configuration  General Setup of inputs  1. Select Input Configuration from the on‐screen menu. You must be logged in as Administrator to see the  “Input Configuration” link.    2. The following text describes the features and functions available through the “Inputs Configuration”  screen.      Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 49   ...
  • Page 50 Freedom ATS     Users Manual:  SG07230018    1. Function, Select the function for the input (1‐8) that you would like to configure.   Undefined, This is the DEFAULT selection for inputs that are disabled.   User Defined, Use this setting when you need a “Named” input. See “Name” below.   Data Download, Configure an input to use for Data‐download switch. Only one input can be used  for the Data‐download input. (Required for “Push‐button data download application”)   Function Predefined: pre‐Defined names in the list from Front Plow to Low Liquid are required to  include as part of the legacy support for older systems. The ATS Server shows the state of these  inputs real‐time on the Lower right portion of the Main Screen.   Low Speed and High Speed Counter. See Topic below “Counter Input Configuration”      2. Name, Assign a ‘name’ using any alpha numeric function such as “Plow”. This field can only be used for  “User defined” function above.    3. Active State, Low High. This sets the ACTIVE state of a valid input. Setting a Low defines the input is valid  when pulled to ground. Setting a High state defines the input as valid when pulled to battery level.     Note: “Active low” applies a pull‐up voltage equal to ½ Battery Supply. to the pin. The current  through the pin is 8.06mA when the input is shorted to ground.   Note: “Active high” applies a pull‐down resistor between ground and the input pin. The current  through the pin is 3.8mA when the input is shorted to Battery.  4. Active/Inactive text, Define text to be displayed when the input is ‘Active’ or ‘InActive’ such as “Up” or  “Down”.     ...

  • Page 51: Counter Input Configuration

    Freedom ATS     Users Manual:  SG07230018    Counter Input Configuration  Low Speed Counter Input. Inputs 1‐8 of the 8 inputs on the ATS device can be used as low Speed Frequency  counters for any sensor with a Square wave digital output such as Hall Sensors used on Augers, Conveyors, Wheels,  Flow‐Meters or Gear Boxes. The input is capable of reading frequencies to 300Hz. The Sensor must be able to  switch currents up to 8 milliamps.  Follow the configuration steps outlined below.  A High Speed counter is available on input 8 ONLY, capable of frequencies up 5KHz.  1. Function, Select Low Speed Counter     2. Active State, Select Active State. Selecting Active Lows turns on the internal Pull‐up resistor inside the  ATS. This would be typical of a Hall Sensor input. Turn On Active high for any Sensor that Switches battery  level voltages. Active High would also being used for any output from a Computer or signal generator that  is TTL compatible.  3. Name, It is assumed the counter is used for a granular or liquid Application. Type “Liquid” or “Solid” being  careful to use exact case shown. The ATS Server will reflect the counter value in the “Granular Weight” or  “Liquid Total” field.    4. Active/Inactive Text, Ignore Active and Inactive text Fields.  5. Severity, Ignore the Severity fields.  6. Counts, Enter a pulse count Per “Gallon” or “Pound” units.    Counter Input Calibration (Viewing Counts using the built in Pulse Counter)  1. To use the built in pulse counter on the Inputs Configuration page, first Select the Function “Low” or “High  Speed Counter” and It’s Active State. Reboot the ATS System.  2. The Counter input can be calibrated by leaving Counts at” 0” and Per set to “Undefined”. In this configuration  when counts are received they are stored internally, simply refreshing the page at anytime will show the  active count total.   3. To clear the counts  Change Undefined to “Pound” or “Gallon” ...

  • Page 52: Diagnostic Tools/Troubleshooting Assistance

    Freedom ATS     Users Manual:  SG07230018    Diagnostic tools/Troubleshooting Assistance    Diagnostic LED’s.  1. The LED status codes are universal for all the RED status LED’s located on the side of the ATS unit. The  code is as follows:  Lights that Blink at a fast rate confirm normal operation.  b. Light that blink at a slow rate 1 sec. on 1 sec. off indicate a service that is down.  Lights that are off indicate a service that has been disabled in configuration.  2. “Spreader Act”, If the Spreader controller is powered on and a serial cable is properly attached the  “SPREADER ACT” light should be blinking fast. Remember for ACS units “AVL” & “AVL Type”must be  enabled internally in the “System Settings” menu. For GL400’s only software installed in GL400‐7’s  :”rev. 18” is compatible with the ATS.  3. “GPS Act”, If the GPS receiver is operational the GPS receiver light should be blinking fast. Normal fast  blink operation does not include requiring a Satellite fix.  4. “Remote Server”, With a remote server configured for Cellular Link, Wi‐Fi LAN or Wired LAN  (Ethernet) a fast blink reflects network connectivity under No ACK configuration. If ACK is required  under “Install options” the light will blink slowly until ACK is received from the remote Server. The  WLAN (Wi‐Fi) or wired LAN of course include activity lights. While configuring the ATS under the  Options Menu The “Primary” and “Secondary” interface text high‐lights Green when the Physical link  is Up and “Black” when it’s down. When making changes to the “Physical” interface settings a reboot  is required before the link may come up.   5. “Road/Air Temp”, If a signal is received from a Sprague Devices RoadWatch SS™ sensor this light will  blink fast.  6. “System Status”, If this light is solid ‘ON’ the ATS is configured with an IP address of 192.168.11.120.  Any other IP address will result in the light blinking fast.  “SD Card Status”, If an SD card is installed and the ATS unit is successfully reading and writing data to  the card this light will blink fast. Don’t forget SD cards have a write‐protect switch. If the switch is in  the “Lock” position the ATS cannot write to the card and the LED status light will blink slowly. If no  Card is installed in the slot the status light is ‘Off’. Often the write‐protect is turned ‘ON’ accidentally ...

  • Page 53: Gps Viewer

    Freedom ATS     Users Manual:  SG07230018    GPS Viewer   (Diagnostics and Troubleshooting cont.)  1. Select the “GPS Viewer” from the main  menu.   Use the GPS viewer to observe real‐time data streaming from the GPS receiver.   Typically these settings should not be changed.   A minimum of 3 satellites are required for location & direction. 4 satellites are required for  Altitude and velocity.   There are two types of GPS receivers used in ATS the Lassen IQ or Condor. Generally speaking  ATS’s sold after Sept of 2012 have Condor GPS receivers.     Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 53   ...

  • Page 54: Event/Error Log

    Freedom ATS     Users Manual:  SG07230018    (Diagnostics and Troubleshooting cont.  Event/Error log  1. “Verbose Event Logging” must be checked under the “Install Options” screen to see detailed Error and  Event logging. It is recommended only to use “Verbose” logging while troubleshooting a problem. It’s  recommended to keep the option ‘Off’ in normal operation.      Status logs give information about status of services .  Works in unison with status LED’s located on ATS device user’s panel.  GPS receiver  Remote Server  Road‐Watch  ATS System health  Spreader link  SD Card Card Detect   (See previous section on “Diagnostic LED’s” section for info on SD Write‐Protect)  Status level severity inputs   Error logs report errors that will affect system services  Corrupt atsconfig.bin files  Error level severity inputs.  GPS Antenna connection problems   Status and Errors can be cleared using the provided buttons on the webpage.       Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 54   ...

  • Page 55: Modem Status

    Freedom ATS     Users Manual:  SG07230018    Modem status  (Diagnostics and Troubleshooting cont.)  1. View modem serial port control lines to modem (Useful for modem troubleshooting)   This screen shows the status of the physical control lines exiting the Modem RS‐232 serial port  located on the side of the ATS unit. This can be useful if diagnosing problems relating to the  modem serial port. The below screen pictured below would be typical for the (tested ) Multi‐tech  manufactured modem when a valid cellular network connection has been established.        Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 55   ...

  • Page 56: Updating Firmware/Loading Defaults/Restoring Your Settings

    Freedom ATS     Users Manual:  SG07230018    Updating firmware/Loading defaults/Restoring your settings  Updating firmware  1. Before updating firmware, It is highly recommended to save your “Atsconfig.txt” file to your laptop  computer. Use the menu “Save configuration” to save your current settings (both files AtsConfig.txt &  AtsConfig.bin will be saved to the onboard SD Card).       After saving the files remove the SD card cover then the SD Card from the side of the ATS  unit. Using an SD to USB Card Reader to access the files on the SD card from yout Laptop or  Desktop computer; move the files “AtsConfig.bin” & “AtsConfig.txt” onto your computer. If  you are doing a firmware upgrade you will not be able to use your saved “AtsConfig.bin” file  so delete/discard this file, however you will be able to open your AtsConfig.txt file in  Microsoft WordPad™ to see your old settings for manual configuration. Once you have saved  your AtsConfig.txt file to you laptop and deleted the old AtsConfig.bin file continue to the  next step.  2. It is not necessary to re‐install the SD Card until you are instructed to do so in the later steps of this  procedure.  3. 3 files files are needed when updating firmware on an ATS system.   Rom.bin   Image.bin   Backup.bin (V5.0 and higher)  4. Click on “Upload Firmware” menu item.    5. The file selection dialogue box should then appear   6. Select the “rom.bin” file using the “Browse” button.  7.
  • Page 57 Freedom ATS     Users Manual:  SG07230018    8. The ATS will reboot on it’s own. It may be necessary to browse back to the ATS and re‐login again if the  page does not refresh on it’s own. The System status LED on the side of the ATS unit should be blinking  fast indicating normal operation has resumed; when it is ok to browse the Web server again.  9. Repeat the process loading the “Image.bin” file. Again the system will reboot itself. See Note below.  Verify the correct version numbers are listed on the “Home” page.  Note: In some cases after loading image.bin the ATS may no longer be reachable when trying to navigate to the  Webpage. If this happens most likely the default IP address has been applied. This scenario can be verified as  occurring if the System Status light is on SOLID. Navigate to 192.168.11.120 and change the IP address back to your  specified address setting, then reboot the ATS and continue to the next step.  10. If your firmware version is v5.0 or higher than you must also install a file called “Backup.bin”. Repeat the  process loading the “Backup.bin” file. Again the system will reboot itself. Verify the correct version  numbers are listed on the “Home” page. (Restoring your application is covered on the next page.)  Restoring your Application Options and Setup  11. Once the firmware upgrade has been successful and version numbers have been verified. In most cases  the system configuration options will need to be restored. If you have been provided a new  “ATSconfig.bin” file then you will need to install the file onto your SD Card after completing the firmware  upgrade. *See Note below. The binary file ATSConfig.bin file will need to be placed on the SD Card. Use  your SD card reader and you laptop to do this. Install the SD Card with the AtsConfig.bin file into the slot  on the newly upgraded ATS unit. Reboot the ATS unit. On start‐up the AtsConfig.bin file checksum is  always verified and then the file is loaded. If you see the ATS reboot on it’s own after about  10 seconds  then the file was loaded successfully, and all your settings have been restored. See the section at the  beginning of the manual on “Restoring a saved file” for information on the “File Management” screen and  AtsConfig.bin file.  Note: After a firmware update, checking the Event log, and most likely you will see several entries similar to the  example shown below. This is typical when default factory settings have been set. The log files can be cleared using  “Clear” button under “Event Log”.    12.  If you don’t have an updated AtsConfig.bin file compatible to your upgraded version (Usually provided by  Certified Power or one you created from your first upgrade), then you may need to manually enter your  settings. View your saved AtsConfig.txt file in Microsoft WordPad™.   13.

  • Page 58: Deleting A Configuration (Restoring Defaults)

    Freedom ATS     Users Manual:  SG07230018      Deleting a Configuration (Restoring defaults)  Check the box to the right of the NVDPDb.bin (Native data point data‐base) file then press the “Delete  file(s)” button.   Remove the SD card and delete all files off the SD card using a PC and card reader.   Rebooting the system will then force the rebuilding of this file using factory settings. The ATS  device will be restored to factory defaults.    Certified Power Inc.    970 Campus Dr.    Mundelein, Il  60060    1‐888‐516‐5245     Page 58   ...

  • Page 59: Wi-Fi Setup & Security (Glossary Of Terms)

    Freedom ATS     Users Manual:  SG07230018    Wi­Fi Setup & Security (Glossary of terms)  The ATS wireless configuration web page is where users establish the devices wireless configuration. The following  is a brief list of terms and definitions to aid in understanding the wireless configuration of the ATS. Additional  information can be found in the IEEE 802.11 standard for wireless networks.  Association – Involves the exchange of capability information between the ATS and the AP to establish access.  After association, the ATS can send and receive data through the access point unless an additional security  mechanism is in place.  Authentication – The procedure the wireless section of the ATS goes through to prove that it is a member of an  AP.  Encryption ‐ Encryption is the conversion of data into a form, called a cipher, that cannot be easily understood by  unauthorized people.  Antenna diversity ‐ Most 802.11 interfaces have two antennas for antenna diversity to improve reception in the  presence of multipath interference.  Short preamble – Part of data frame transmitted by an 802.11 station is called the preamble. The original 802.11  specification (which defined only 1 and 2Mbps operation), defined only a long preamble that uses a 128 bit sync  field. When the "high rate", i.e. 11Mbps, 802.11b standard was created, an optional short preamble using a 56 bit  "sync" field was added. This was intended to improve the efficiency of the wireless network for more "real‐time"  applications. 802.11 devices in the 2.4 GHz band, including 802.11g devices, must be able to transmit and receive  long preamble frames. 802.11g devices are required to be able to transmit and receive both long and short  preambles, but support for short preamble in 802.11b devices is optional.  Server certificate verification ‐ This feature is only available when using Secure Socket Layer for secure  communications over unsecured networks. Currently, the ATS does not make use of SSL.  Use only 802.11b rates – Instructs ATS to use only the 2.4 GHZ band.  Use RTS/CTS protection frames for 802.11g – This feature is used to avoid interference between 802.11g and  802.11b networks. Sometimes, such as in the presence of RF interference, it is beneficial to break larger frames  into smaller frames before transmission across a wireless link.  The 802.11 standard defines fragmentation as an  optional function, and it can be initiated on either the client station or the access point or both.  Fragmentation is  unique to each wireless link.   Use fixed transmit rate – Typically, the ATS wireless transceiver is set to automatically transmit data with a range  of 1 to 54Mbps. Enabling fixed transmit rates means the ATS will transmit only at the selected data rate. If using a  fixed transmit rate, the AP’s must be enabled to send/receive at this data rate.    802.11 Multi domain capability (802.11d) – 802.11d is a wireless network communications specification for use in  countries where systems using other standards in the 802.11 family are not allowed to operate.     Power‐save ‐ Wireless transceivers can consume significant power. The optional power‐save function allows the ...
