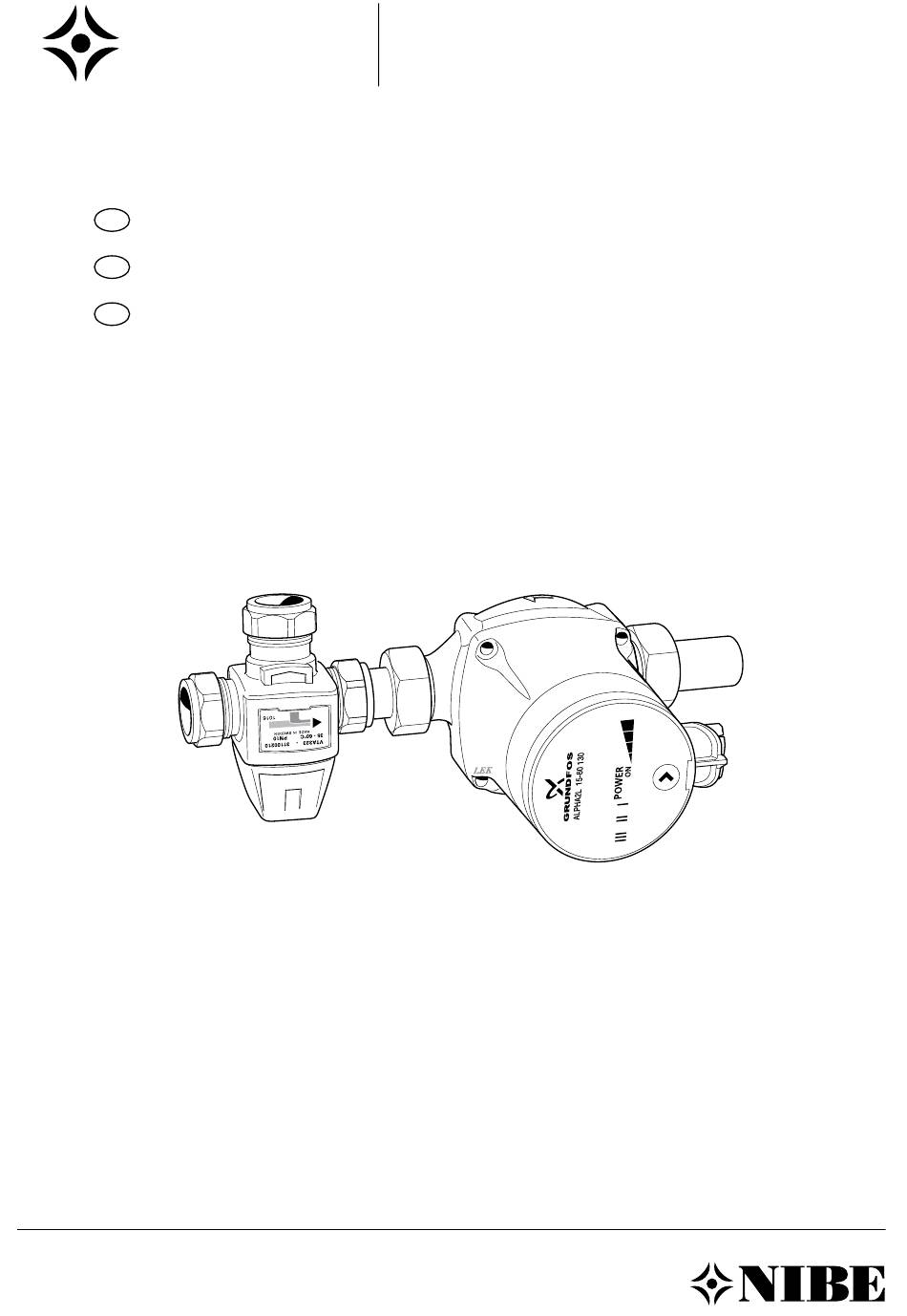

- Page 1 MAV 1310-1 MCU 10 MCU 10 231407 MONTERINGSANVISNING Blandnings- och laddpaket INSTALLATION INSTRUCTIONS Mixing charge unit MONTAGEANLEITUNG Misch- und Ladegruppe...
- Page 3 MONTERINGSANVISNING MCU 10 Blandnings- och laddpaket Allmänt Innehåll Detta tillbehör gör det möjligt att koppla samman ett hög- 1 st Cirkulationspump tempererat system mot ett lågtempererat värmepumpssys- 1 st Blandningsventil tem. Cirkulationspumpen överför värmen och blandnings- 1 st Backventil ventilen begränsar temperaturen så att värmepumpens kondensor inte utsätts för temperaturer över 65 °C.
- Page 4 81346-1 och 81346-2. Dockning värmepump och extern värmekälla Vid dockning av värmepump och extern värmekälla monteras MCU 10 på inkommande rör till värmepumpen för att förhindra att inkommande temperatur överstiger 65 °C. Blandningsventil ska finnas om fabriksinställningen ändras så att varmvattentemperaturen kan överstiga 60 °C.
- Page 5 Röranslutning Röranslutning Flytt av blandingsventil Vid installationer där blandningsventilen behöver monteras på andra sidan om cirkulationspumpen. 180° 180° 180° 180° 180° MCU 10...
- Page 6 800 1000 1200 Välj mellan sju inställningar på pumpen. Du kan välja mel- lan tre olika konstanta hastigheter (I, II eller III) alternativt två olika proportionella (PP) respektive konstanta tryckkur- vor (CP) där 1 är lägsta och 2 högsta. MCU 10...
- Page 7 INSTALLATION INSTRUCTIONS MCU 10 Mixing charge unit General Contents This accessory makes it possible to connect a high tem- Circulation pump pered system to a low tempered heat pump system. The Mixing valve circulation pump transfers the heat and the mixing valve...
-
Page 8: Outline Diagram
Docking heat pump and external heat source When docking the heat pump to an external heat source, the MCU 10 must be installed on the incoming pipe for the heat pump to prevent the incoming water temperature from exceeding 65 °C. -
Page 9: Pipe Connection
Pipe connection Pipe connection Moving the mixing valve For installations where the mixing valve needs to be in- stalled on the other side of the circulation pump. 180° 180° 180° 180° 180° MCU 10... - Page 10 Choose between seven settings on the pump. You can choose between three different constant speeds (I, II or III) or two different curve types, one proportional pressure (PP) and one constant pressure (CP), where 1 is lowest and 2 highest. MCU 10...
- Page 11 MONTAGEANLEITUNG MCU 10 Misch- und Bereitungseinheit Allgemeines Inhalt Über dieses Zubehör kann ein Hochtemperatursystem mit Umwälzpumpe einem Niedertemperatur-Wärmepumpensystem verbun- Mischventil den werden. Die Umwälzpumpe überträgt die Wärme Rückschlagventil und das Mischventil begrenzt die Temperatur, sodass der Wärmepumpenkondensator keinen Temperaturen über 65°C ausgesetzt wird.
- Page 12 81346-1 und 81346-2. Anschluss von Wärmepumpe und externem Wärmeerzeuger Beim Anschluss eines externen Wärmeerzeugers an eine Wärmepumpe wird MCU 10 an den Zusatzwärmeanschlüssen der Wärmepumpe montiert, um Eintrittstemperaturen von über 65°C auszuschließen. Wenn die Brauchwassereinstellungen abweichend von der Werkseinstellung auf über 60°C geändert werden, muss ein Mischventil am brauchwasserseitigen Austritt vorhanden sein.
- Page 13 Rohranschluss Rohranschluss Umsetzen des Mischventils Für Installationen, bei denen das Mischventil auf der ande- ren Seite der Umwälzpumpe montiert werden muss. 180° 180° 180° 180° 180° MCU 10...
- Page 14 800 1000 1200 Es stehen sieben Pumpeneinstellungen zur Auswahl. Sie können zwischen drei verschiedenen konstanten Drehzahlen (I, II oder III) bzw. zwei unterschiedlichen proportionalen (PP) oder konstanten Druckkurven (CP) wählen, wobei 1 die niedrigste und 2 die höchste Einstellung ist. MCU 10...
- Page 16 Puh: 09-274 697 0 Fax: 09-274 697 40 E-mail: info@nibe.fi www.nibe.fi AIT France, 10 rue des Moines, 67500 Haguenau Tel : 03 88 06 24 10 Fax : 03 88 06 90 15 E-mail: info@nibe.fr www.nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk www.nibe.co.uk...
