Summary of Contents for Dwarf Connection DC-LINK-MR1PRO

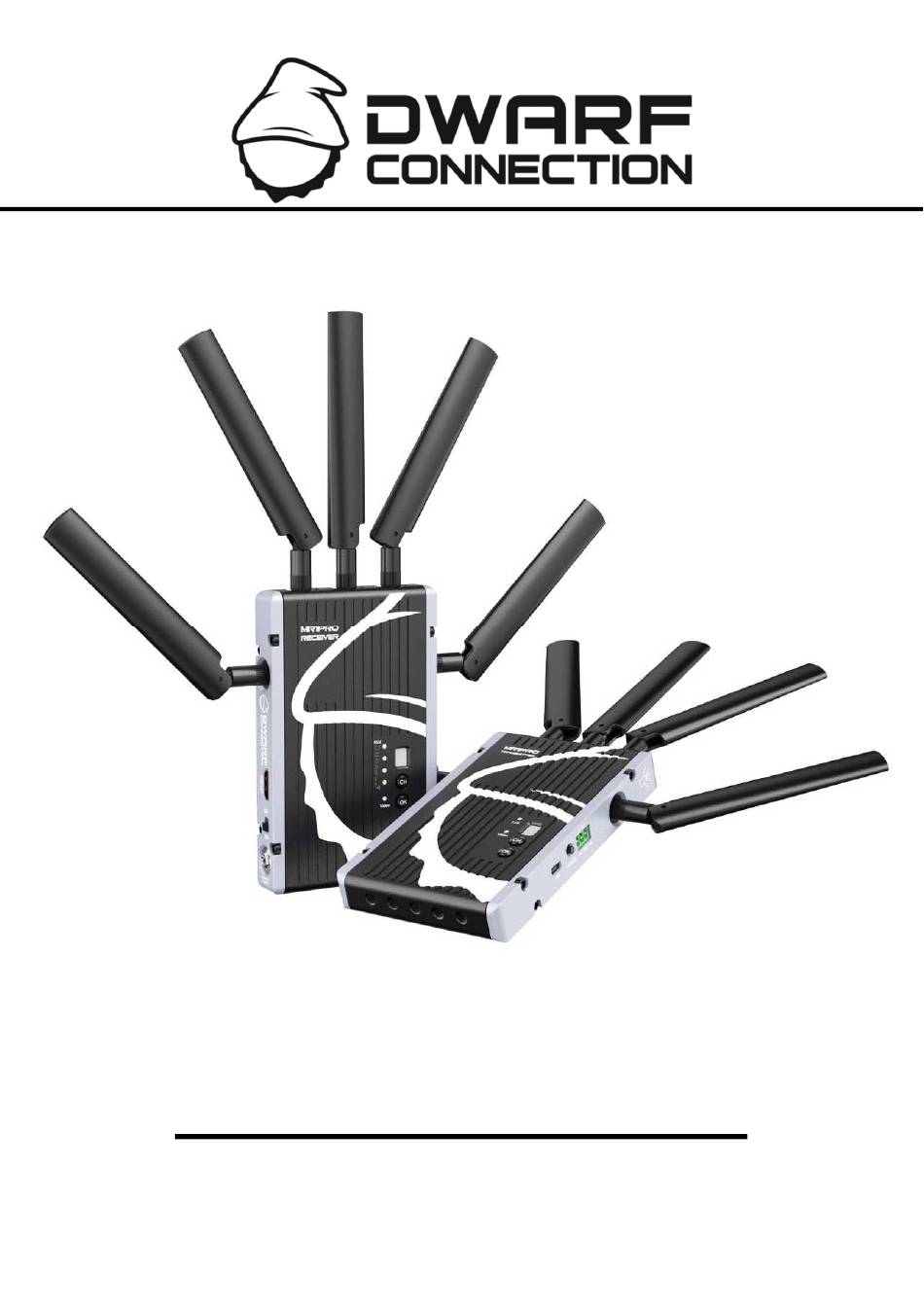

Page 1 DC-LINK-MR1PRO Long-Range Wireless HDMI HD Video Transmission Suite for Indoor and Outdoor Use...
Page 2 Manual / Handbuch Introduction ENGLISH Congratulations on purchasing the DC-Link-MR1PRO Video Transmission System. Please read this manual carefully before operating your product, and ensure it is kept in a safe place. The technology contained in this product, including the device itself as well as related software and trademarks, is protected by law.
Page 3: Safety Precautions
Safety Precautions ENGLISH The Video Transmission System Do not block or obstruct air vents, as this may cause short circuits, fire or electric shocks. Turn the device off immediately if it comes into contact with liquids. Please ensure the transmission system is installed in a stable manner to prevent damage to the device caused by a fall.
Page 4 Overview ENGLISH The DC-Link-MR1PRO is a high-performance WHDI video transmission system which transmits uncompressed broadcast-quality video and audio signals up to 150m with low latency (1ms delay). The set consists of a transmitter and receiver, each with an HDMI connector. Both transmitter and receiver have five antennas.
Page 5 Characteristics ENGLISH HDMI Input & Output HDMI Standard 1.3 150m Range Transmission ranges of up to 150m are possible with good line-of-sight and optimum antenna positioning Real-Time Transmission With a latency of less than 1ms, the system is suitable for live monitoring applications Uncompressed Transmission 10-bit, 4:4:4 transmissions via HDMI without format conversion Supports Formats up to and including 1080p 60Hz...
Page 6: Product Description
Product Description ENGLISH Transmitter: Link Status Display: green LED 7-Segment LED-Display for Channel Selection CH Selector Button: 10 Pre-Programmed Frequencies from 1-9 and A for DFS OK: Confirmation Button Video Status Display: Yellow LED RS232 Connection Pairing Button Mini-USB Socket HDMI-IN: HDMI Input (Type A) 10) ON-OFF: Power Switch 11) DC-IN: 7 –...
Page 7 Product Description Receiver: RSSI Status Display: Strength of Received Signal (4 blue LEDs) 7-Segment LED-Display for Channel Selector CH Selector Button: 10 Pre-Programmed Frequencies from 1-9 and A for DFS OK: Confirmation Button Video Status Display: Yellow LED RS232 Connection Pairing Button Mini-USB Socket HDMI-Out: HDMI Output (Type A)
Page 8: Operation
Operation Transmitter Connect the five omni-directional antennas to the transmitter's RP-SMA male connectors. There are 5 ¼" 20mm tripod mounts at the base of the transmitter for stable installation. Connect the enclosed 12V/1A power supply to the DC-IN socket. Connect the HDMI output of your video source (camera, PC etc.) to the HDMI input of the transmitter.
Page 9 Operation ENGLISH Antenna Positioning Position the antennas on the transmitter as shown in the illustration. This ensures the best possible RF performance. Install the transmitter and the receiver as high as possible (at least 1.5 metres above ground level), to maintain a good signal. Please ensure that both transmitter and receiver are mounted safely to prevent damage to the device.
Page 10 Operation ENGLISH Establishing a Connection Once all the other steps have been completed, turn on both devices using the ON/OFF power switch. A connection can only be established if both devices are set to the same frequency. If the transmitter detects a video signal, the "Video" LED lights up. Establishing a connection between the transmitter and the receiver takes between 20 and 30 seconds.
Page 11 Operation ENGLISH Choosing a Frequency The transmitter and receiver function in the license-free 5.1-5.9 GHz ISM frequency band. Both include a channel selector button and a 7-segment display to show the selected frequency. The "A" channel selects the DFS mode, which automatically sets an available frequency.
Page 12 Operating Instructions ENGLISH Pairing Instructions Pairing is not necessary during normal use. The transmitter and receiver delivered as a set are pre-configured to work together, and no other transmitter or receiver can be connected. Please follow the instructions to establish a new connection among devices from different sets.
Page 13 Operating Instructions ENGLISH Please press the "Pairing" button on the transmitter. The green link status display will begin to blink. The display attached to the receiver will show a status bar and the word "Adding". This status bar will cycle two or three times. Once the process is completed, the display attached to the receiver will show "Connected to XXXX".
Page 14 Operating Instructions ENGLISH OSD-Menu for Other Pairing Operations In the event of multiple simultaneous transmissions, it may become necessary to pair devices using the receiver's OSD menu. To access this menu, press and hold the "OK" button for 3-5 seconds. The display connected to the receiver will display the following: Press and hold the "Pairing"...
Page 15 Operating Instructions ENGLISH Confirm that you wish to remove the particular transmitter with the "OK" button. Press "OK" again to begin the process. The transmitter's pairing information is now removed from the list. "Status" Displays status information about the radio connection. "Disconnect Wireless Link"...
Page 16 Operating Instructions ENGLISH RSSI Display The RSSI (Wireless Received Signal Strength Indicator) display provides information about the strength of the transmission signal, allowing the operator to monitor the quality and reliability of the received signal. Display Status Description RSSI 0-1 LEDs Radio signal strength is weak and artefacts are visible in the video signal 2-3 LEDs...
Page 17 RS232 Radio Data Transmission ENGLISH This product includes an RS232 interface on the transmitter and the receiver, allowing operating instructions to be transmitted wirelessly over significant distances. The correct baud rate must be selected using the OSD menu. The standard value is 115200 Bd, but the devices also support 4800, 9600, 19200 and 57600 Bd.
Page 18: Transmission Information
Transmission Information ENGLISH The system’s maximum possible range is dependent on each location’s operating conditions. The stated range of 150 metres cannot always be guaranteed. Transmission takes place in a non-exclusive bandwidth. As a result, interference from other devices operating in the 5GHz bandwidth may occur occasionally. Transmission range may be affected by construction methods or materials used in surrounding buildings.
Page 19: Maintenance
Maintenance ENGLISH Please do not attempt to repair, modify or alter these devices under any circumstances. Clean the devices with a soft, clean, dry and lint-free cloth. Do not open the devices, they contain no user-serviceable parts. Storage The devices can be stored at temperatures between -20°C and 60°C. For long-term storage, please use the original transport case and avoid environmental conditions such as high humidity, dust, or excessively acidic or base surroundings.
Page 20: Troubleshooting
Troubleshooting ENGLISH Possible Cause Possible Solution No video output Lack of power Check power supplies of transmitter and receiver and ensure that all cables are connected correctly and that there is sufficient power Antennas Ensure antennas are not damaged and are firmly connected Video connection cable Examine the transmitter’s "Video"...
Page 21: Technical Specifications
Technical Specifications ENGLISH Transmitter Receiver Connections 1x HDMI Input (Type A female) 1x HDMI Output (Type A female) 5x Antenna (RP-SMA male) 5x Antenna (RP-SMA male) 1x DC Input 1x DC Input 1x Mini-USB Socket 1x Mini-USB Socket 1x RS232 Interface 1x RS232 Interface Power 7 –...
Page 22 Included with Purchase ENGLISH 1x Transmitter 1x Receiver 10x 5G External Antennas (can be ordered individually) 2x Power Supplies...
Page 23 Notes...
Page 24 Notes...
Page 25 Vorwort DEUTSCH Herzlichen Glückwunsch zum Kauf des DC-Link-MR1PRO Videofunksystems. Bitte lesen Sie sich die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie diese sorgfältig auf. Die in diesem Produkt verbaute Technologie ist rechtlich geschützt, inbegriffen Gerät, Software und Markenzeichen.
Page 26 Sicherheitshinweis DEUTSCH Der Videofunk Blockieren oder verstopfen Sie niemals die Lüftungsschlitze des Gerätes, andernfalls kann es zu Kurzschluss, Feuer oder elektrischem Schock kommen. Schalten Sie das Gerät sofort aus, wenn es mit Flüssigkeiten in Kontakt kommt. Sorgen Sie für eine ausreichend stabile Montage des Funksystems, um einen Sturz und Beschädigung an der Hardware zu vermeiden.
Page 27 Kurzbeschreibung DEUTSCH Der DC-Link-MR1PRO ist ein Hochleistungs-WHDI-Videofunksystem, mit dem unkomprimiert und verzögerungsfrei (1ms Delay) Video- und Audiosignale bis zu 150m übertragen werden können. Das Set besteht aus Sender und Empfänger, beide verfügen über einen HDMI Anschluss. Sender und Empfänger haben jeweils 5 Stab-Antennen.
Page 28 Eigenschaften DEUTSCH HDMI Eingang & Ausgang HDMI Standard 1.3 150 m Reichweite Bei freier Sichtverbindung und optimaler Antennenausrichtung sind Übertragungsdistanzen von bis zu 150m möglich Echtzeitübertragung Das System kann bei weniger als 1ms Latenz für Live-Monitoring verwendet werden Unkomprimierte Übertragung Übertragung von 4:4:4 mit 10 Bit HDMI ohne Formatkonvertierung Unterstützt bis 1080p60 HDCP 1.2 Unterstützung...
Page 29 Produktbeschreibung DEUTSCH Sender: Link-Statusanzeige: LED grün 7 Segment LED-Anzeige für Kanalwahl CH Frequenzwahltaste: 10 Kanäle auf den Einstellungen 0 bis 9 sowie A für DFS OK: Bestätigungstaste Video-Statusanzeige: LED gelb RS232 Schnittstelle Pairing: Verbindungstaste Mini USB-Anschluss HDMI-IN: HDMI Eingang (Typ A) ON-OFF: EIN/AUS Hauptschalter DC-IN: 7 –...
Page 30 Produktbeschreibung DEUTSCH Empfänger: RSSI-Statusanzeige: Stärke des empfangenen Funksignals (4 LED blau) 7 Segment LED-Anzeige für Kanalwahl CH Frequenzwahltaste: 10 Kanäle auf den Einstellungen 0 bis 9 sowie A für DFS OK: Bestätigungstaste Video-Statusanzeige: LED gelb RS232 Schnittstelle Pairing: Verbindungstaste Mini USB-Anschluss HDMI-Out: HDMI Ausgang (Typ A) ON-OFF: EIN/AUS Hauptschalter DC-IN: 7 –...
Page 31 Inbetriebnahme DEUTSCH Sender Installieren Sie die 5 mitgelieferten Rundstrahl-Antennen an den RP-SMA male Anschlüssen des Senders. Am Boden des Gehäuses stehen 5 ¼“ 20mm Anschlüsse als Montagemöglichkeit für eine sichere Montage des Senders zur Verfügung. Verbinden Sie den DC-IN Eingang mithilfe der mitgelieferten 12V/1A Spannungsversorgung.
Page 32 Inbetriebnahme DEUTSCH Antennenausrichtung Richten Sie, wie in der Abbildung dargestellt, die Antennen an Sender und Empfänger orthogonal zueinander aus, damit die bestmögliche RF – Performanz erzielt wird. Installieren Sie Sender und Empfänger so hoch wie möglich (mindestens 1.5m über Boden), damit eine gute Signalverbindung gewährleistet werden kann. Achten Sie darauf, dass Sender und Empfänger sicher und stabil befestigt sind, um eine Beschädigung am Produkt zu vermeiden.
Page 33 Inbetriebnahme DEUTSCH Verbindungsaufbau Wenn alle zuvor genannten Schritte durchgeführt wurden, kann der ON/OFF Hauptschalter bei Sender und Empfänger auf „ON“ gestellt werden. Eine Verbindung kann nur hergestellt werden, wenn beide Geräte auf den gleichen Kanal eingestellt sind. Wenn ein erkennbares Videosignal am Eingang des Senders anliegt, beginnt die „Video“...
Page 34 Inbetriebnahme DEUTSCH Frequenzwahl Sender und Empfänger arbeiten im Bereich von 5.1-5.9GHz und verfügen über eine Kanalwahltaste sowie eine „7-Segmentanzeige“ zur Darstellung des gewählten Kanals. Kanal A versetzt das System in den DFS Modus, bei dem automatisch eine freie Übertragungsfrequenz gewählt wird. Die Positionen 0-9 setzen den Videofunk auf einen festen Kanal ohne Verwendung von DFS.
Page 35 Betriebshinweise DEUTSCH Pairing Anweisungen Anwender müssen im Normalbetrieb kein Pairing durchführen. Die im Set gelieferten Sender und Empfänger sind ab Werk mit einander verbunden, es kann kein weiterer Sender oder Empfänger verbunden werden. Falls eine neue Gerätekombination gekoppelt werden soll, folgen Sie den nachstehenden Anweisungen.
Page 36 Betriebshinweise DEUTSCH Dann drücken sie die „Pairing“ Taste am Sender. Die Link-Statusanzeige am Sender sollte grün zu Blinken beginnen. Auf dem angeschlossenen Display am Empfänger erscheint ein Statusbalken mit der Überschrift „Adding…“. Der Statusbalken läuft zwei bis drei Mal durch. Ist der Vorgang abgeschlossen, erscheint auf dem angeschlossenen Display des Empfängers „Connected to XXX“...
Page 37 Betriebshinweise DEUTSCH OSD-Menü für weitere Pairing Anweisungen Nach erfolgreicher Inbetriebnahme kann das OSD-Menü des Empfängers durch langes drücken der „OK“ Taste (3-5s) erreicht werden. Das angeschlossene Display zeigt folgendes an: Danach drücken sie für 3-5s die „Pairing“ Taste um ins Setup Menü zu gelangen. „Add new Video Source“...
Page 38 Betriebshinweise DEUTSCH Bestätigen Sie den jeweiligen Sender mit der „OK“ Taste am Empfänger. Quittieren Sie erneut mit „OK“, damit der Prozess gestartet wird. Die Pairing-Informationen des Senders sind nun aus der Liste gelöscht. „Status“ Zeigt Leistungsdaten betreffend der Funkverbindung „Disconnect Wireless Link“ Bedeutet, dass der Link zwischen Sender und Empfänger unterbrochen ist.
Page 39 Betriebshinweise DEUTSCH RSSI Anzeige Mithilfe der RSSI Anzeige (wireless received signal strength indicator) kann die Stärke des empfangenen Funksignals überprüft werden. Der Anwender kann so die Qualität und Zuverlässigkeit des empfangenen Signals bestimmen. Anzeige Status Beschreibung RSSI 0-1 LED Die Stärke des empfangenen Funksignals ist schwach und im Videobild sind Bildartefakte sichtbar 2-3 LED Die Stärke des empfangenen Funksignals befindet sich in...
Page 40 RS232 Funk-Datenübertragung DEUTSCH Bei diesem Produkt wurde in Sender und Empfänger eine RS232 Schnittstelle implementiert, durch die Steuerbefehle über weite Strecken kabellos übertragen werden können. Im OSD Menü muss die korrekte Baudrate für die Datenübertragung eingestellt werden. Standardwert ist 115200 bps, es werden aber auch 4800, 9600, 19200, 57600 bps unterstützt.
Page 41: Hinweise Zum Funkbetrieb
Hinweise zum Funkbetrieb DEUTSCH Die tatsächliche Reichweite einer Einheit ist von den örtlichen Gegebenheiten abhängig. Die angegebene Reichweite von 150m kann nicht immer garantiert werden. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen durch andere im 5GHz Bereich arbeitende Geräte nicht ausgeschlossen werden können.
Page 42: Wartung
Wartung DEUTSCH Versuchen Sie bitte niemals das Gerät eigenmächtig zu reparieren, umzubauen oder zu verändern. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile.
Page 43 Trouble-Shooting DEUTSCH Möglicher Grund Lösungsansatz Kein Videosignal Spannungsversorgung Überprüfen Sie die Spannungsversorgung von am Ausgang Sender und Empfänger und schauen Sie, ob die Kabel alle fest sitzen bzw. genügend Spannung geliefert wird Antennen Kontrollieren Sie alle Antennen gegen Beschädigung sowie festen Sitz Video - Anschlusskabel Inspizieren Sie am Sender die „Video“- LED- Anzeige.
Page 44: Technische Daten
Technische Daten DEUTSCH Sender Empfänger Anschlüsse 1x HDMI Input (Type A female) 1x HDMI Output (Type A female) 5x Antenne (RP-SMA male) 5x Antenne (RP-SMA male) 1x DC Input 1x DC Input 1x mini USB Anschluss 1x mini USB Anschluss 1x RS232 Anschluss 1x RS232 Anschluss Eingangsspannungsbereich...
Page 45 Lieferumfang DEUTSCH 1x Transmitter (Sender) 1x Receiver (Empfänger) 10x 5G Externe Antenne (einzeln nachbestellbar) 2x Netzteil...
Page 46 Notizen...
Page 47 Notizen...
Page 48 DwarfConnection OG Münzfeld 51, A-4810 Gmunden, Austria office@dwarfconnection.com www.dwarfconnection.com Errors and omissions excepted. Fehler und Änderungen vorbehalten.
