WARNING!
Read all important information notices on page 3.

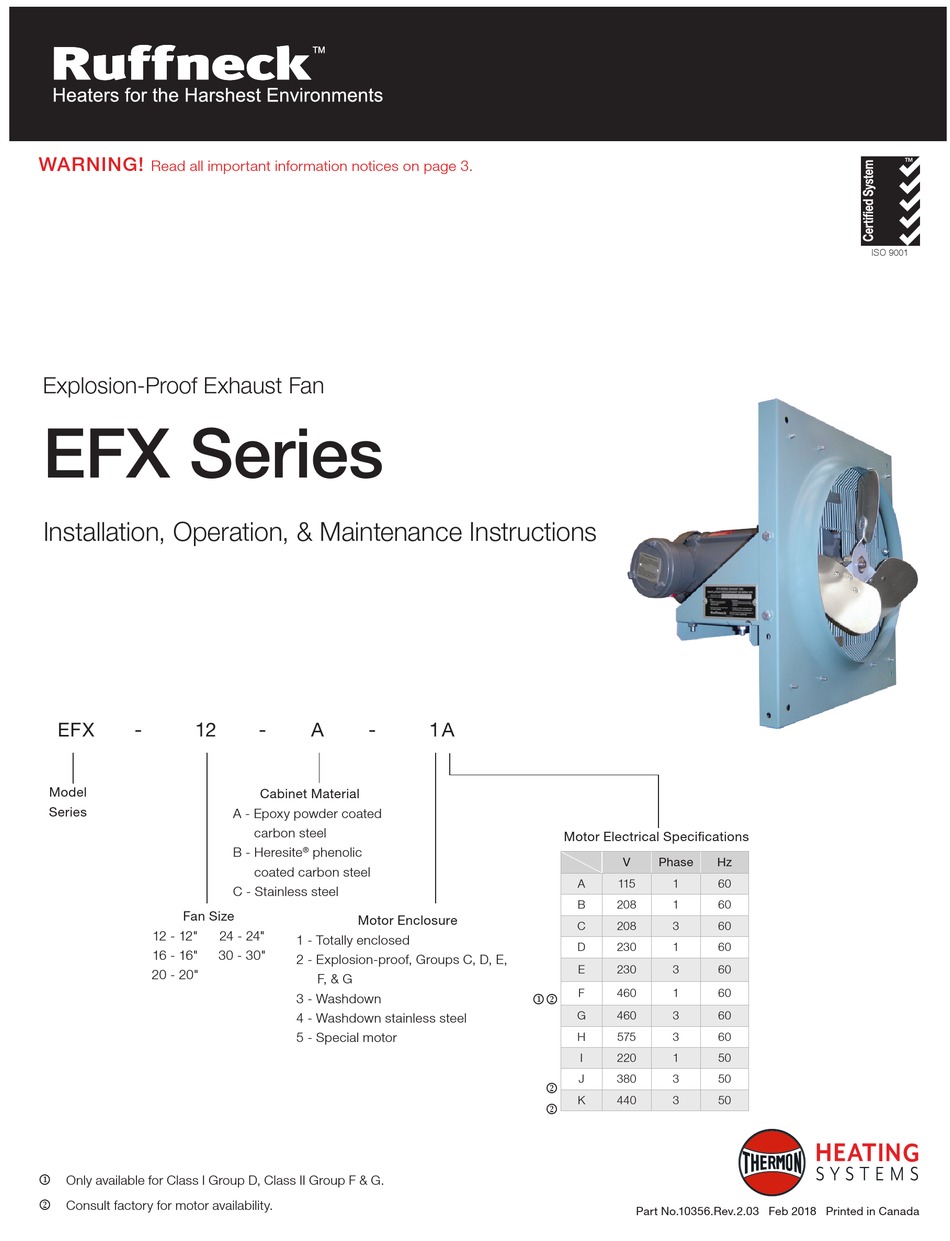

Explosion-Proof Exhaust Fan
EFX Series
Installation, Operation, & Maintenance Instructions
Model Coding
EFX
-
12
Model
Series
Fan Size
12 - 12"
24 - 24"
16 - 16"
30 - 30"
20 - 20"
Only available for Class I Group D, Class II Group F & G.
Consult factory for motor availability.
-
A
-
Cabinet Material
A - Epoxy powder coated
carbon steel
B - Heresite
®
phenolic
coated carbon steel
C - Stainless steel
Motor Enclosure
1 - Totally enclosed
2 - Explosion-proof, Groups C, D, E,
F, & G
3 - Washdown
4 - Washdown stainless steel
5 - Special motor
1A
Motor Electrical Specifi cations
A
B
C
D
E
F
G
H
I
J
K
V
Phase
Hz
115
1
60
208
1
60
208
3
60
230
1
60
230
3
60
460
1
60
460
3
60
575
3
60
220
1
50
380
3
50
440
3
50
Part No.10356.Rev.2.03 Feb 2018 Printed in Canada
ISO 9001
Advertisement
Chapters
Table of Contents
Related Manuals for Ruffneck EFX Series
Summary of Contents for Ruffneck EFX Series
- Page 1 WARNING! Read all important information notices on page 3. ISO 9001 Explosion-Proof Exhaust Fan EFX Series Installation, Operation, & Maintenance Instructions Model Coding Model Cabinet Material Series A - Epoxy powder coated carbon steel Motor Electrical Specifi cations B - Heresite ®...
-
Page 2: Table Of Contents
Temperature Control .................... 4 Final Inspection ....................4 D. Parts List E. General Specifications F. Repair & Replacement Motor, Fan, and Fan Guard ..................8 Ruffneck™ is a key brand Thermon Heating Systems, Inc. Copyright © 2018. All rights reserved. -
Page 3: Fan Maintenance Checklist
FAN MAINTENANCE CHECKLIST WARNING. Fan should only be serviced by qualified personnel with HVAC equipment experience. Disconnect fan from power supply before servicing fan. Lock the switch in the “OFF” (open) position and/or tag the switch to prevent unexpected power application. WARNING Annual (before heating season) -
Page 4: Important Notices
IMPORTANT NOTICES Fan must be kept clean. When operating in a dirty WARNING. Read and adhere to the following environment, regularly clean fan and fan guard. Follow installation instructions. FAILURE TO DO SO MAY the recommended maintenance procedures. Refer to RESULT IN SEVERE OR FATAL INJURY AND/OR WARNING Section A. - Page 5 Table 1 – Dimensions Dim. EFX-12 EFX-16 EFX-20 EFX-24 EFX-30 392.1 377.8 409.6 393.7 396.9 15.4 14.9 16.1 15.5 15.6 461.9 687.9 787.9 942.3 18.2 23.2 27.1 31.0 37.1 410.0 512.5 614.5 714.5 862.5 16.1 20.2 24.2 28.1 34.0 79.4 57.2 91.7 76.2 88.9...
-
Page 6: Parts List
5459 5460 Fan guard 9671 Grill connector 3785 3786 3787 5433 9639 Channel, motor mount 1176 Label Ruffneck™ 3789 9638 Bracket, motor mount, right 3788 9637 Bracket motor mount, left 10204 Label EFX 3258 Washer #10 SAE Flat 3257 Screw, 10-24, 5/8" lg, cutting 1521 Bolt, 5/16 NC, 3/4"... -
Page 7: General Specifications
GENERAL SPECIFICATIONS 1. Hazardous Location Class I, Div 1 & 2, Groups C, D Classification Class II, Div 1 & 2, Groups E, F, G. Temperature Code: T3B 165°C (329°F) EAC, Ex d IIB T3 Gb X 2. Ambient Temperature -20°C (4°F) to 40°C (104°F) 3. -
Page 8: Repair & Replacement
REPAIR & REPLACEMENT Mounting Holes WARNING. Fan should only be serviced by qualified (on top and bottom) personnel with HVAC equipment experience. Disconnect WARNING fan from power supply before servicing fan. Lock the “OFF” switch in the (open) position and/or tag the switch to prevent unexpected power applications. - Page 9 1/16" to 3/16" (1.6 mm to 4.8 mm) Motor bolts (2 on each side) Figure 4 Figure 7 Figure 5 Fan locking bolt Figure 6...
- Page 10 NOTES NOTES...
- Page 11 NOTES NOTES...
- Page 12 PLEASE ADHERE TO INSTRUCTIONS IN THIS MANUAL Failure to do so may be dangerous and may void certain provisions of your warranty. For further assistance, please call 24hr hotline: 1-800-661-8529 (U.S.A. and Canada) Please have model and serial numbers available before calling. WARRANTY No warranty applies to paint fi nishes except for manufacturing defects Under normal use the Company warrants to...
- Page 13 Chauffages pour les environnements les plus rigoureux AVERTISSEMENT! Lisez tous les avis d’information importants de page 3.. ISO 9001 Ventilateur d’évacuation antidéflagrant Série EFX Ce guide traite de l’installation, de la maintenance, de la réparation et des pièces. Code du modéle Série du Matériau du cabinet Modèle...
- Page 14 TABLE DE MATIÈRES A. Liste de vérification pour l’entretien du ventilateur Periodic ......................15 Annuel ........................ 15 B. Avis Importants C. Installation Emplacement ..................... 16 Montage ......................16 Réglage de la température ................. 16 Inspection finale ....................17 D. Liste des pièces E.
-
Page 15: Liste De Vérification Pour L'entretien Du Ventilateur
LISTE DE VÉRIFICATION POUR L’ENTRETIEN DU VENTILATEUR AVERTISSEMENT. Seul le personnel qualifié détenant de l’expérience avec l’équipement CVCA doit effectuer l’entretien des ventilateurs. Débrancher le ventilateur du bloc d’alimentation avant d’en effectuer AVERTISSEMENT l’entretien. Verrouiller l’interrupteur en position « OFF » (ouvert) ou mettez une étiquette sur l’interrupteur pour éviter d’alimenter l’appareil en puissance de manière inattendue. -
Page 16: Avis Importants
AVIS IMPORTANTS Le ventilateur doit être gardé propre. Lorsqu’il est utilisé dans un environnement sale, le ventilateur et sa grille de AVERTISSEMENT. Lire et respecter ce qui suit. protection doivent être nettoyés régulièrement. Suivre L’omission de se faire peut entraîner des blessures les directives d’entretien recommandées. -
Page 17: Inspection Finale
Inspection finale Avant l’application de l’alimentation électrique : Vérifier que tous les raccordements sont sécurisés et conformes au diagramme de câblage et aux exigences du ou des codes applicables. Confirmer que la source d’alimentation est compatible avec la cote de l’appareil, indiquée sur sa plaque signalétique. -
Page 18: Liste Des Pièces
LISTE DES PIÈCES Voir Tableau 2, page 19. 18 18... - Page 19 Grille de protection 9671 Connecteur de grille 3785 3786 3787 5433 9639 Rainure, support du moteur 1176 Étiquette Ruffneck Plaque de fixation, support du 3789 9638 moteur, côté droit Plaque de fixation, support du 3788 9637 moteur, côté gauche 10204 Étiquette EFX...
-
Page 20: Spécifications Générales
SPÉCIFICATIONS GÉNÉRALES 1. Classifications Classe I, Div 1 & 2, Groupes C, D d’endroits dangereux Classe II, Div 1 & 2, Groupes E, F, G Code de température: T3B 165°C (329°F) EAC, Ex d IIB T3 Gb X -20°C (4°F) to 40°C (104°F) 2. -
Page 21: Réparation Et Remplacement
RÉPARATION ET REMPLACEMENT Trous de fixation AVERTISSEMENT. Seul le personnel qualifié (sur le dessis et le dessous) détenant de l’expérience avec l’équipement CVCA doit effectuer l’entretien des ventilateurs. Débrancher AVERTISSEMENT le ventilateur du bloc d’alimentation avant d’en Rotation des pales effectuer l’entretien. - Page 22 1/16" à 3/16" (1.6 mm à 4.8 mm) Boulons du moteur (2 de chaque côté) Figure 4 Figure 7 Figure 5 Boulon de verrouillage du ventilateur Figure 6...
- Page 23 REMARQUES NOTES...
- Page 24 VEUILLEZ VOUS CONFORMER AUX INSTRUCTIONS CONTENUES DANS CE MANUEL. Chauffages pour les environnements les plus rigoureux Tout manquement à ces dernières pourrait s’avérer dangereux et invalider certaines dispositions de votre garantie. Pour obtenir une aide supplémentaire, veuillez appeler: 1-800-661-8529 (U.S.A. and Canada) Merci de préparervos numéros de modèle et de série avante d’appeler.
