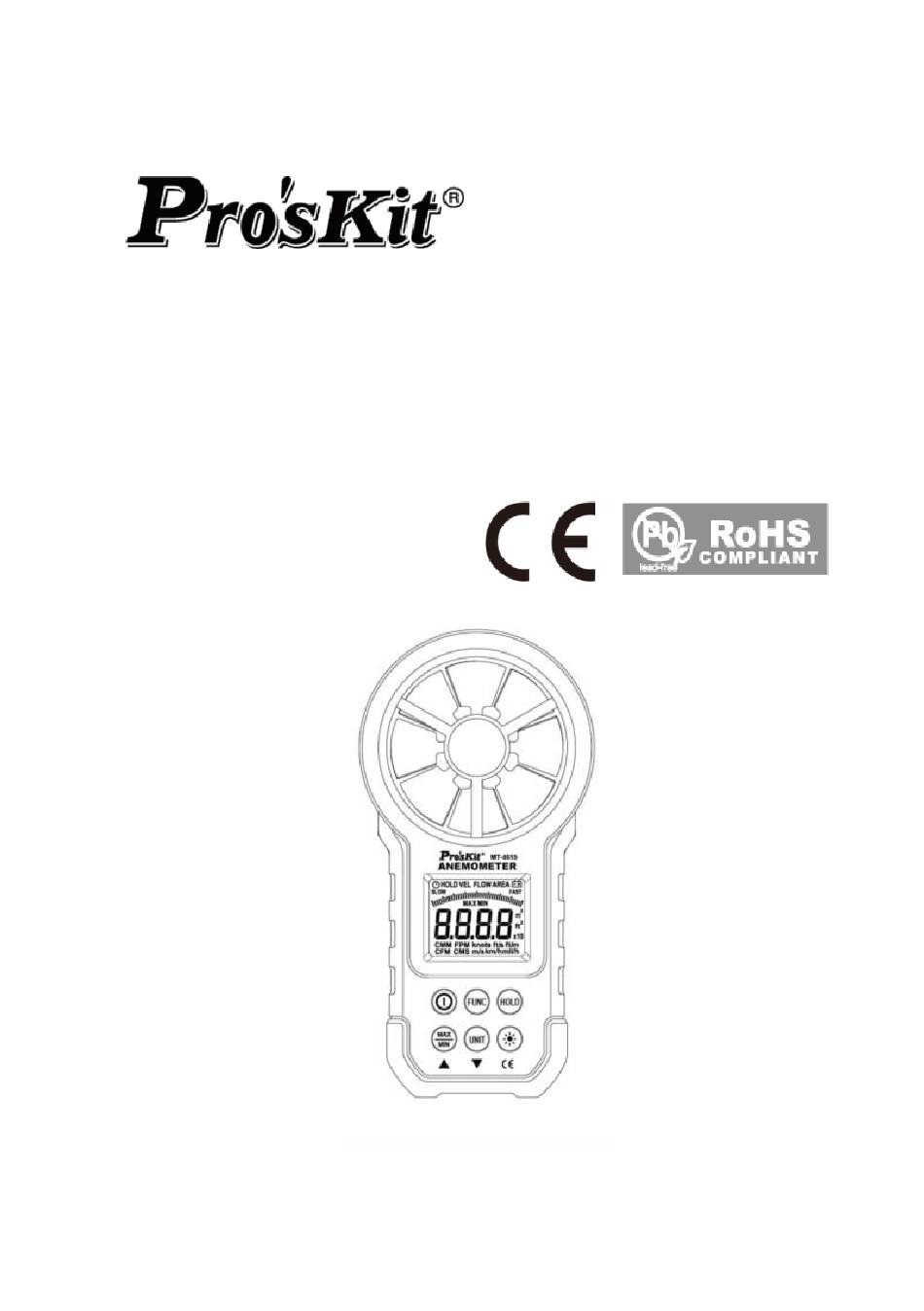

- Page 1 Test Equipment Depot - 800.517.8431 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com MT- 4615 Anemometer User’s Manual Edition 2016 © 2016 Prokit’s Industries Co., Ltd.
- Page 2 Safety Information Please read carefully the following safety information before usage and maintain this anemometer while using it according to operating guidance, otherwise, the anemometer may be damaged. The anemometer will provide satisfactory services to you if you use and protect it appropriately. Preparation ‧...
- Page 3 Important Safety Information Maintenance ‧Repair or maintenance should be implemented by trained personnel. ‧ If there is dust on the fan blade, please blow it with clean air or scrub gently with a damp cloth and mild detergent. ‧Clean the meter with a damp cloth and mild detergent. Don’t use abrasive material or solvent.

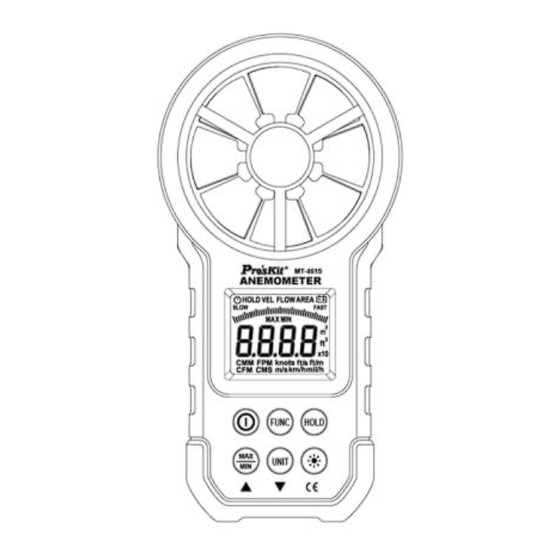

- Page 4 Part name 1. Fan 2. LCD 3. “FUNC” → Function switching 4. “ ”→ Power switch 5. “UNIT” → Unit switching 6. Maximum/Minimum 7. “HOLD” hold display, switch temperature mode 8. “ ”→ Backlight Button description Button: Switch for meter powering on/off. ...
- Page 5 UNIT button Switch unit, area (m² , ft² ), Wind speed (m/s, km/h, mil/h, ft/m, ft/s, knots), Air volume (CMS, CMM, CFM). Sign definition Indicates Auto Power-Off status HOLD Reading hold state Wind speed measurement state FLOW Air volume measurement state AREA Area setting required by air volume SLOW...
- Page 6 Specification Accuracy: 2% + 50d, the guarantee period of one year. Ambient temperature 18 °C to 28 °C, relative humidity less than 70 General ‧ Work height: Maximum 2000m ‧ Work mode: Frequency of wind speed conversion ‧ Display: LCD ‧...
- Page 7 30.00 ~ 40.00 m/s For reference only km/h Measuring range Resolution Accuracy 1.40~108.00 km/h 0.01km/h ±(2.0% reading + 50 digital) 108.0~ 144.0 km/h For reference only ft/s Measuring range Resolution Accuracy 1.30 ~ 98.50 ft/s 0.01 ft/s ±(2.0% reading + 50 digital) 98.50~ 131.20 ft/s For reference only knots...
- Page 8 Operating guidance Power On/Off Press the “ ” key to turn on or off the anemometer power. Reading hold In the measurement process, if the reading should be kept, press "HOLD" key to lock the reading, and display the HOLD symbol;...
- Page 9 Note: ‧If the detector (fan) is not aiming at the wind direction, which will bring the measurement error. ‧For steady wind, the detector (fan) will register maximum reading when it is aiming at the wind direction. Wind speed measurement When using the meter to measure air volume, you can press “UNIT”...
- Page 10 Air volume unit selection When using the meter to measure air volume, you can press the “UNIT” key to select the measurement unit you require (CMS, CMM, CFM). Replacing battery ‧If the “ ” sign appears, this indicates that the battery should be replaced.
- Page 11 MT-4615 風速計 使用說明書 安全聲明 小心 “小心”標誌表示會對儀錶或設備造成損壞的狀況和操 作。它要求在執行此操作時必須小心，如果不正確執 行操作或不遵循此操作步驟，則可能導致儀錶或設備 損壞。在不滿足這些條件或沒有完全理解情況下，請 勿繼續執行小心標誌所指示的任何操作。 警告 “警告”標誌表示會對用戶造成危險狀況和操作。它要 求在執行此操作時必須注意，如果不正確執此行操作 或不遵守此操作步驟，則可能導致人身傷害或傷亡。 在不滿足這些條件或沒有完全理解的情況下，請勿繼 續執行警告標誌所指示的任何操作。 使用本儀錶前，請仔細閱讀說明書並請注意有關安全 警告資訊。 安全資訊 在操作或保養本儀錶之前，請認真地閱讀下列的安全 資訊，並按操作指南使用，否則可能損壞儀錶。...
- Page 12 準備 1 接收儀錶後，檢查是否在運輸中損壞。 2 在粗劣的條件下保存、裝運後，檢查並確認儀錶是 否損壞。 使用 1 儀錶應在規定的環境溫度、濕度的範圍內工作。 2 如果注意到儀錶有任何異常或故障，應停止使用。 3 不要在陽光直射、高溫、高潮濕的情況下儲存或使 用儀錶。 4 請勿過度用力觸動風扇葉片。 5 請勿使強光直接照在風扇上，以免讀數誤差。 標誌 符合歐盟相關法規 重要的安全資訊 保養 1 維修或保養應該由經過培訓的人員實行。 2 風扇葉片上若有灰塵，請用清潔空氣吹淨或用濕布...
- Page 13 和溫和洗滌劑輕輕擦洗。 3 使用濕布和溫和洗滌劑清潔儀錶，不要使用研磨劑 或溶劑。 4 儀錶不使用時應將電源關掉。 5 儀錶在關機後仍消耗一個微小的電流，約≤5μA。如 果儀錶長時間不使用 ， 應將電池取出以防損壞儀錶 。 描述 1 本儀錶是數字式風速表，用於測量風的速度和相 應面積的風量。 2 本儀錶為便攜的、專業的測量儀器，具有大屏液晶 數位顯示，並有背光、多種單位切換等功能。 3 本儀錶可手持測量。 4 本儀錶具有讀數保持、最大最小值等功能。 5 具有低電池指示。...
- Page 14 部件名稱 1. 風扇 2. 液晶顯示幕 3. “FUNC” →功能切換按鈕 4. “ ”→電源開關 5. “UNIT” →單位切換按鈕 6. 最大/最小值按鈕 7.“HOLD”資料保持按鈕 8. “ ”→背光按鈕...
- Page 15 按鈕說明 按鈕： 用於儀錶電源的開關。 按鈕 用於背光源的開關。 HOLD 按鈕 用於讀數保持的開關。 FUNC 按鈕 用於風速測量、面積設置、風量測量之間的切換，長 按三秒用於開關“自動關機”功能，開機默認進入“自動 關機”狀態，約 10 分鐘後自動關機。 MAX/MIN 按鈕 用於切換最大值/最小值/正常模式，長按退出。 UNIT 按鈕 用於切換單位，面積（m² ，ft² ） ， 風速（m/s、km/h、mil/h、ft/s、ft/m、knots）, 風量（CMS、CMM、CFM） 。...
- Page 16 符號定義 開啟自動關機符號 讀數保持狀態 HOLD 風速測量狀態 風量測量狀態 FLOW 風量所需的面積設置狀態 AREA 指示當前風速小於 5m/s SLOW 指示當前風速大於 5m/s FAST 顯示進入最大最小模式後最大數值 顯示進入最大最小模式後最小數值 指示當前面積設置單位為平方米 m² 指示當前面積設置單位為平方英尺 ft² 立方米每分鐘 立方米每秒 立方英尺每分鐘 節、海浬每小時、1850 米每小時 Knots 英尺每秒 ft/s 英尺每分鐘 ft/m 米每秒 千米每小時 Km/h 英里每小時 mil/h 電池欠壓指示...
- Page 17 技術指標 準確度：（2%+50d） ，保證期一年。 基準條件：環境溫度 18℃至 28℃、相對濕度不大於 70。 一般指標 工作高度：最大 2000m 工作模式：風速頻率轉換 顯示：LCD 顯示 最大顯示值：9999 採樣時間：約 0.4 秒 / 次。 電池欠壓指示：LCD 顯示 符號。 工作電源：9V×1 6F22 電池。 操作環境： 相對濕度→ 0~85%RH，無結露現象。 溫度→ 0℃~40℃，無結露現象。 探測器（風扇）操作環境： 相對濕度→ 0~95%RH 無結露現象。 溫度→ -20℃~80℃無結露現象。...
- Page 18 儲藏環境： 相對濕度→ 0~80%RH 無結露現象。 溫度→ -10℃~50℃無結露現象。 外觀尺寸：170 長 X85 寬 X40 高 mm。 技術指標 環境溫度：235℃、相對濕度：<75% 米/秒 m/s 量程 解析度 準確度 ±（2.0% 讀數+50 字） 0.80 ~ 30.00 m/s 0.01 m/s 僅供參考 30.00 ~ 40.00 m/s 千米/小時 km/h 量程 解析度 準確度 0.01km/h ±（2.0%讀數+50 字） 1.40~108.00 km/h 僅供參考...
- Page 19 海浬/小時 knots 量程 解析度 準確度 ±（2.0% 讀數 + 50 0.80~58.30knots 0.01knots 字） 僅供參考 58.30~77.70 knots 英里/小時 mil/h 量程 解析度 準確度 ± （2.0% 讀數 + 5 字） 0.90~67.20 mil/h 0.01mil/h 僅供參考 67.20~90.00 mil/h 英尺/分 ft/m 量程 解析度 準確度 ±（2.0% 讀數+ 5 字） 78 ~ 5900 ft/m 1ft/m 僅供參考...
- Page 20 操作指南 開機、關機 按“ ”鍵可將風速表電源開機或關機。 讀數保持 在測量的過程中，如需要讀數保持，按下“HOLD”鍵可 鎖定讀數，並顯示符號 HOLD；再按一次可解除鎖定。 在讀數保持時，“FUNC”及“MAX/MIN”、“UNIT”鍵功能 將失效。 背光源 在測量的過程中 ， 如果環境光線太暗 ， 致使讀數困難， 可按動“ ”鍵，打開背光源。背光源的定時時間為 15 秒，在此期間可隨時再次按動“ ”鍵關閉背光源。 注意： 1. 背光源的發光體為 LED，其工作電流較大，經常使 用背光源將縮短電池的壽命，所以非必要的情況 下，應儘量少用背光源。 2. 當電池電壓≤7V 時，顯示器顯示“ ”（欠壓）符 號。但在使用背光源的情況下，在電池電壓≥7V 時 ， 由於其工作電流較大 ， 使電池電壓下降 ， “ ” 符號可能顯示（“...
- Page 21 準確度） ，這時可不更換電池，在不用背光源的情 況下正常使用直到“ ”符號顯示再行更換。 風速測量 將探測器 （風扇） 放到被測環境 ， 螢幕顯示“VEL”符號， 風扇平面垂直對準風向進行測量。 注意： 1. 若探測器（風扇）未對準風向，會帶來測量誤差。 2. 對大小穩定的風，探測器（風扇）對準風向時測得 的讀數最大。 風速單位選擇 儀錶風速測量時，可按“UNIT”鍵，選擇您所需要的測 量單位元（m/s、km/h、mill/h、ft/s、ft/m、knots） 。 面積設置 要測量風量，必須先確定被測風道的面積，面積輸入 步驟如下： ①．按“FUNC”鍵，使螢幕出現“AREA”。 ②．按“MAX/MIN”和“UNIT”兩鍵調整數值和單位，調 整完面積單位（m² 、ft² ）後再按“MAX/MIN”鍵將聽到...
- Page 22 連續兩聲嗡鳴聲，表示面積輸入結束並已保存。 ③．更改面積設置，請重複步驟②。 風量測量 將探測器（風扇）放到被測環境，通過“FUNC”鍵使螢 幕顯示“FLOW”符號，風扇平面垂直對準風向進行測 量。 注意： 1. 若探測器（風扇）未對準風向，會帶來測量誤差。 2. 對大小穩定的風，探測器（風扇）對準風向時測得 的讀數最大。 風量單位選擇 儀錶風量測量時，可按“UNIT”鍵，選擇您所需要的測 量單位元（CMS、CMM、CFM） 。 更換電池 1 如果“ ”符號出現，它表明應該更換電池。 2 將儀錶關機，把電池蓋移開。 3 將舊電池更換。...
- Page 23 4 將電池蓋按原樣裝上。 附件 1 包裝袋 一個 2 使用說明書 一本...
- Page 24 Test Equipment Depot - 800.517.8431 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com © 2016 Prokit’s Industries Co., Ltd. All rights reserved 2016001...
