Summary of Contents for IKEA MILO

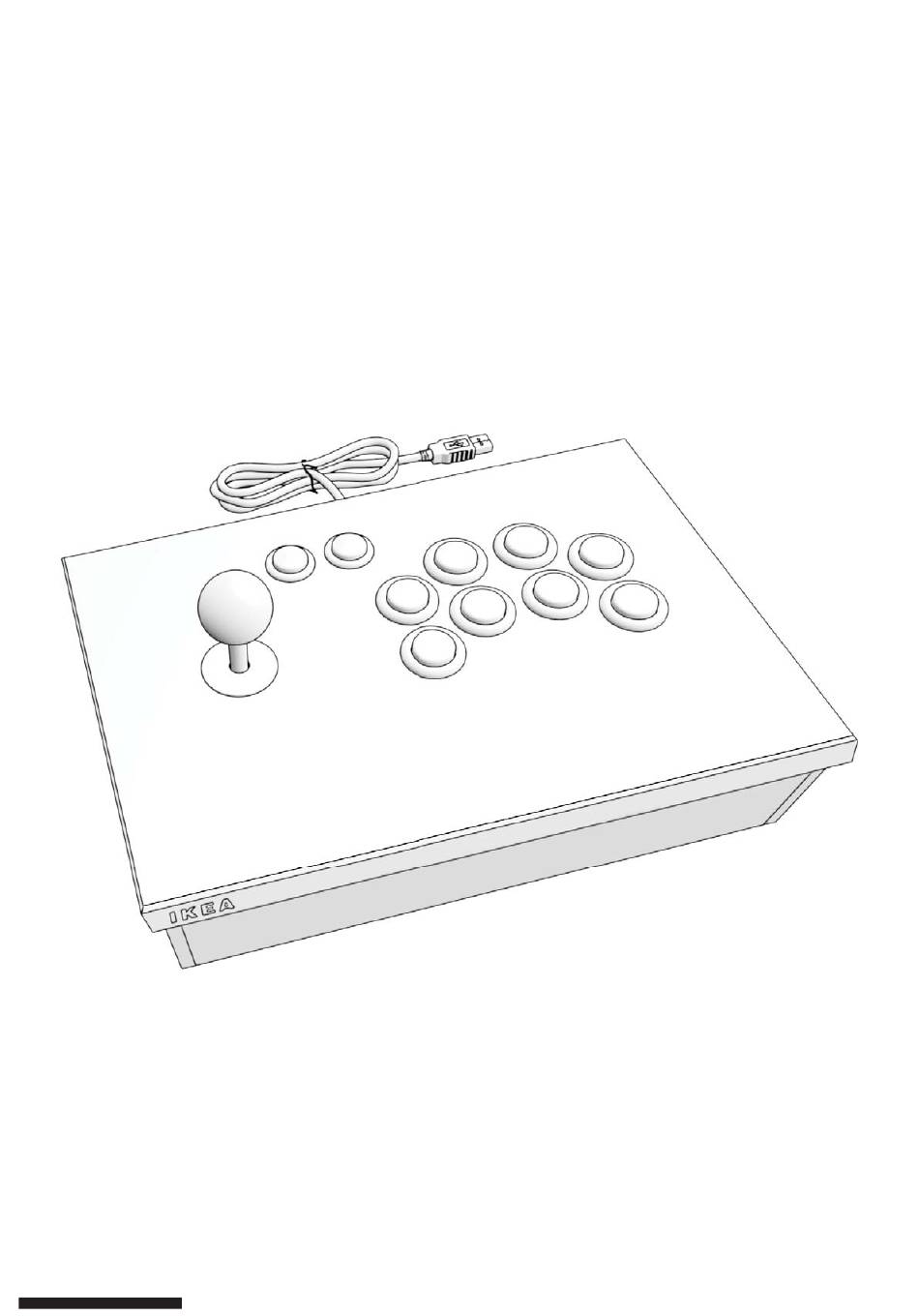

- Page 1 MILO www.BambooArcade.com Idea and design by: Fredrik Setterberg w w w . f r e d r i k s e t t e r b e r g . c o m...
- Page 2 Highfive in that case! You will need a few things from IKEA and an arcade controller kit consisting of a joystick, buttons, usb encoder and cables. You will also need a few common wood working tools, a bunch of screws and a few bits and pieces.
- Page 3 www.BambooArcade.com...
- Page 4 3 5 3 6 3 13 Tools | Verktyg Power drill Pencil Borrmaskin Blyertspenna Wood spade bit 24mm Boxcutter Centrumborr 24mm Brytbladskniv Wood spade bit 28mm Wire cutter Centrumborr 28mm Avbitartång Brad Point drill 3-5mm Flat paint brush Träborr 3-5mm Platt pensel Countersink Sanding block...
- Page 5 Material | Material VARIERA Box with handle, bamboo (IKEA #702.260.53) VARIERA Låda med handtag, bambu (IKEA #702.260.53) Electrical Tape Eltejp Wood Stain Varnish Trälack APTITLIG Chopping board, bamboo (IKEA #802.334.30) APTITLIG Skärbräda, bambu (IKEA #802.334.30) Sandpaper (for example: P60, P120, P220) Sandpapper (till exempel: P60, P120, P220) FIXA Stick-on floor protectors (IKEA #241.556.00)
- Page 6 Arcade components | Arkad komponenter SANWA Joystick with cable (ZERO DELAY KIT) SANWA Joystick med sladd (ZERO DELAY KIT) USB Cable (ZERO DELAY KIT) USB-kabel (ZERO DELAY KIT) 10 x 2Pin Cable for Push button (ZERO DELAY KIT) 10 x 2Pin kabel för tryckknapp (ZERO DELAY KIT) USB Encoder (ZERO DELAY KIT) USB-Styrkort (ZERO DELAY KIT) 2 x 24mm Push button, snap-in (ZERO DELAY KIT)
- Page 7 Take the box VARIERA and remove the handle. Measure 6cm and draw a cutting line parallell with the bottom. Repeat on all sides. Ta fram lådan VARIERA och släng bort handtaget. Mät 6cm och rita en linje parallellt med botten. Gör detta på...
- Page 8 Using the carpenter’s saw, carefully cut along the 6cm line. Be extra careful in the end. Put the top bit aside. Såga försiktigt itu lådan längs 6cm linjen med fogsvansen. Var extra försiktig vid slutet. Lägg undan den översta biten. www.BambooArcade.com...
- Page 9 With the sanding block and the sandpapers, sand the edges of the box until the box can lay perfectly flat against APTITLIG cutting board. Start with coarse and finish off with the finest sandpaper. Slipa kanterna på lådan med kloss och sandpapper så att lådan kan ligga helt platt emot APTITLIG skärbrädan.
- Page 10 3 5 3 6 Measure 33cm from the edge and draw a cutting line there. Measure from the opposite edge if you do not want the IKEA logo. Mät och rita en såglinje 33cm från kanten. Mät från motsatt kant om du inte vill ha med IKEA loggan.
- Page 11 Saw along the first cutting line. Keep the smaller piece for later use. Såga enligt den första såglinjen. Lägg den mindre biten åt sidan. Saw along the second cutting line. Save that piece too. Såga enligt den andra såglinjen. Spara även den biten. www.BambooArcade.com...
- Page 12 Sand the edges until they are smooth. Round or chamfer the edges a bit. Slipa kanterna tills de är lena. Runda av eller fasa av kanterna något. Double check that the printed layout matches the set of buttons. For this controller I have 8x28mm and 2x24mm buttons. Follow the instructions on the page to make sure the scale is correct.
- Page 13 Use the hammer and the nail to punch marks through the paper and onto the board where the buttons will be placed. Slå hål genom pappret med hammare och spik så att det blir markeringar i brädan där knapparna ska placeras. Remove the tape and the paper.
- Page 14 Drill the three 24mm holes using the wood spade bit. Put the APTITLIG cutting board on a thick plank and place your foot on it. While weighing it down, drill the holes. Try not to tilt the power drill in any direction, that will result in oval holes. You can practice drilling a hole on the piece that was left in 6b.
- Page 15 Follow the instructions for the wood stain varnish. Paint a couple of layers until you are satisfied with the finish. with the finish. Följ instruktionerna för trälacket och måla ett par lager tills du är nöjd med ytan. tan. www.BambooArcade.com...
- Page 16 Take the joystick and unscrew the ball top and remove the dust washer. Unscrew the four screws and remove the mounting plate. Ta fram joysticken och skruva av bollen och ta bort dammskyddet. Skruva bort de fyra skruvarna och ta av monteringsplattan. www.BambooArcade.com...
- Page 17 Turn APTITLIG cutting board over so that the bottom is facing up. Place the mouting plate on the board and center the hole of the plate with the hole in the board for the joystick. Ajust the plate until the edge is parallell with the edge of the board.
- Page 18 Use four screws (13mm x 4,8mm) and four washers for the mounting plate. Most likely you will need to pre drill a few holes for them. If you do, don’t drill too deep. Använd fyra skruvar (13mm x 4,8mm) och fyra brickor till monteringsplattan. Troligtvis behöver du förborra för dem och isåfall borra inte för djupt.
- Page 19 Turn the board over and install the dust washer and the ball top. Vänd på brädan och sätt dit dammskyddet och bollen. Insert the two 24mm snap-in buttons. If they seem loose, make them a bit thicker with some electrical tape. Tryck dit de båda 24mm snap-in knapparna.
- Page 20 Insert all the 28mm buttons and screw on the nuts. Sätt dit alla 28mm knappar och skruva på muttrarna. Place the USB encoder near the buttons and use two (12mm x 2,5mm) screws to fasten it to the board. Connect the joystick cable. Placera USB styrkortet nära knapparna och skruva fast det med två...
- Page 21 Connect all the buttons to the USB encoder according to the instructions for it. Ansluta alla knapparna till USB styrenheten enligt styrenhetens instruktioner. www.BambooArcade.com...
- Page 22 With the box cutter, cut the glueline near the edges of box. Skär med brytbladskniven limfogen längs lådans kanter. www.BambooArcade.com...
- Page 23 Press out the bottom plate from the inside of the box to seperate it completely from the sides. Put the bottom plate aside for now. Tip: Place your foot on the bottom plate, grab the sides and pull up! Tryck försiktigt ut bottenplattan från insidan av lådan. Lägg undan bottenplattan. Tryck försiktigt ut bottenplattan från insidan av lådan.
- Page 24 From the piece left over in 6d, saw 4 pieces, each 5 cm long. Från biten som blev över i 6d, såga ut 4 mindre bitar som är 5cm långa. Drill two holes through all pieces with a 3mm drill. Use the countersink on the holes. Borra två...
- Page 25 Remember that piece that was left aside in 3g? This will come handy now. Place the controller board on it. Kommer du ihåg den där delen som blev över i 3g? Den kommer att hjälpa nu. Placera kontrollpanelen på den. Place the bottomless box centered over the controller board.
- Page 26 Place the four pieces as shown in the picture and fasten them with eight (20mm x 3,5mm) screws. The screws should just insert the board with a few millimeters. Placera de fyra bitarna enligt bilden och skruva fast dem med åtta (20mm x 3,5mm) skruvar. Skruvarna ska bara fästa några millimeter ned i kontrollpanelen.
- Page 27 Run the USB cable through the long side and connect it to the encoder . Led USB kablen genom långsidan och anslut den till styrkortet. Secure the USB cable. It should stay in place if you push it down between two nuts. Säkra USB kabeln genom att trycka ned den hårt mellan två...
- Page 28 Set upright and hold the board and the sides together. Mark with the pencil, the placement for the screws that attaches the 5cm pieces. Repeat on opposite side. Ställ på högkant och håll ihop sidorna med kontrollpanelen. Markera med pennan placeringen på de skruvar som ska fästa i 5cm bitarna.
- Page 29 Use the countersink for the holes. Repeat for the opposite side. Använd försänkaren på hålen. Gör samma sak på motsatt sida. Fasten the (20mm x 3,5mm) screws. Skruva fast fyra (20mm x 3,5mm) skruvar. www.BambooArcade.com...
- Page 30 Nearly finished! Take the bottom plate and the cord. Snart klara! Ta bottenplattan och snöret. Thread the cord through both screw holes and tie a double knot on the back (inside of the box). Trä snöret igenom skruvhålen och knyt en dubbelknut på baksidan (lådans insida). www.BambooArcade.com...
- Page 31 Put on a FIXA stick-on floor protector in each corner. Sätt fast en FIXA möbeltass i varje hörn. Push the bottom plate in place. Just pull the cord if you need to remove the bottom plate. Tryck fast bottenplattan. Behöver du ta av bottenplattan så drar du i snöret. www.BambooArcade.com...
- Page 32 Well done! You made it. Now connect the arcade controller to a computer and configure the controller. Bra jobbat! Du klarade det. Anslut arkadkontrollen till en dator och konfigurera den. www.BambooArcade.com...
- Page 33 GAME ON! Could not have done this without support from Linda www.BambooArcade.com...
