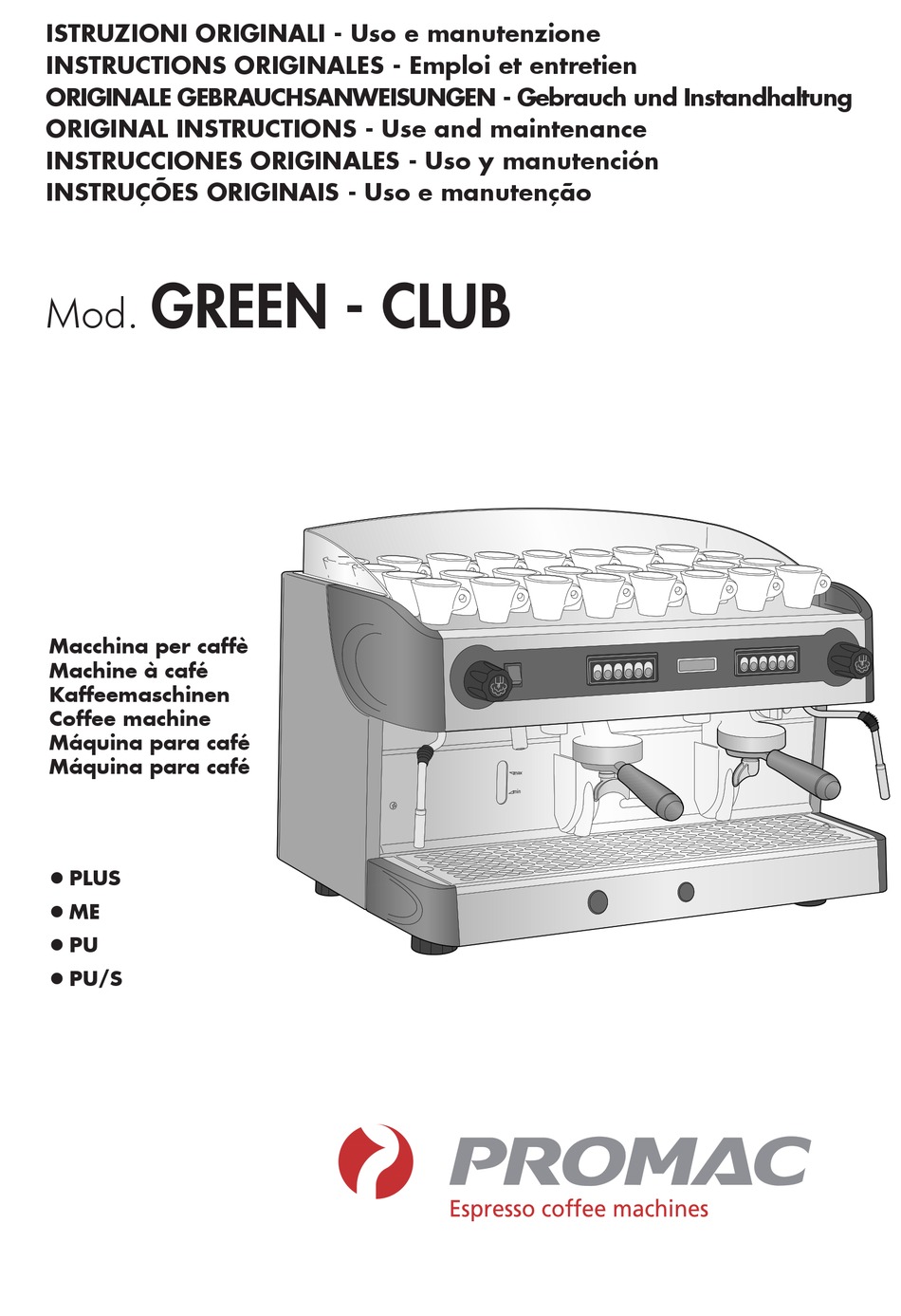

ISTRUZIONI ORIGINALI - Uso e manutenzione
INSTRUCTIONS ORIGINALES - Emploi et entretien
ORIGINALE GEBRAUCHSANWEISUNGEN - Gebrauch und Instandhaltung
ORIGINAL INSTRUCTIONS - Use and maintenance
INSTRUCCIONES ORIGINALES - Uso y manutención
INSTRUÇÕES ORIGINAIS - Uso e manutenção

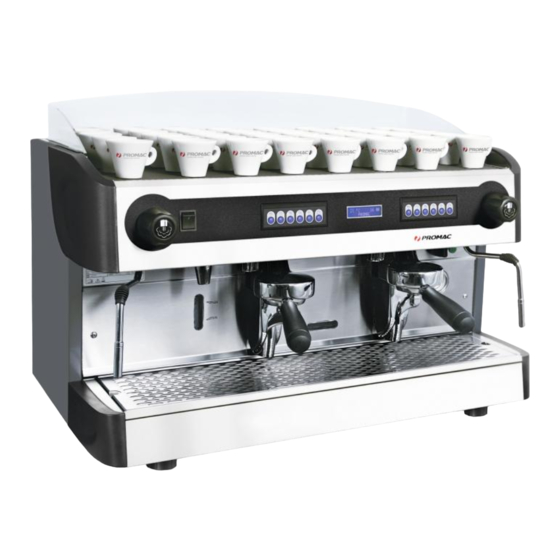

GREEN - CLUB
Mod.
Macchina per caffè
Machine à café
Kaffeemaschinen
Coffee machine
Máquina para café
Máquina para café
PLUS
ME
PU
PU/S
