Summary of Contents for Tefcold TFW 365-2

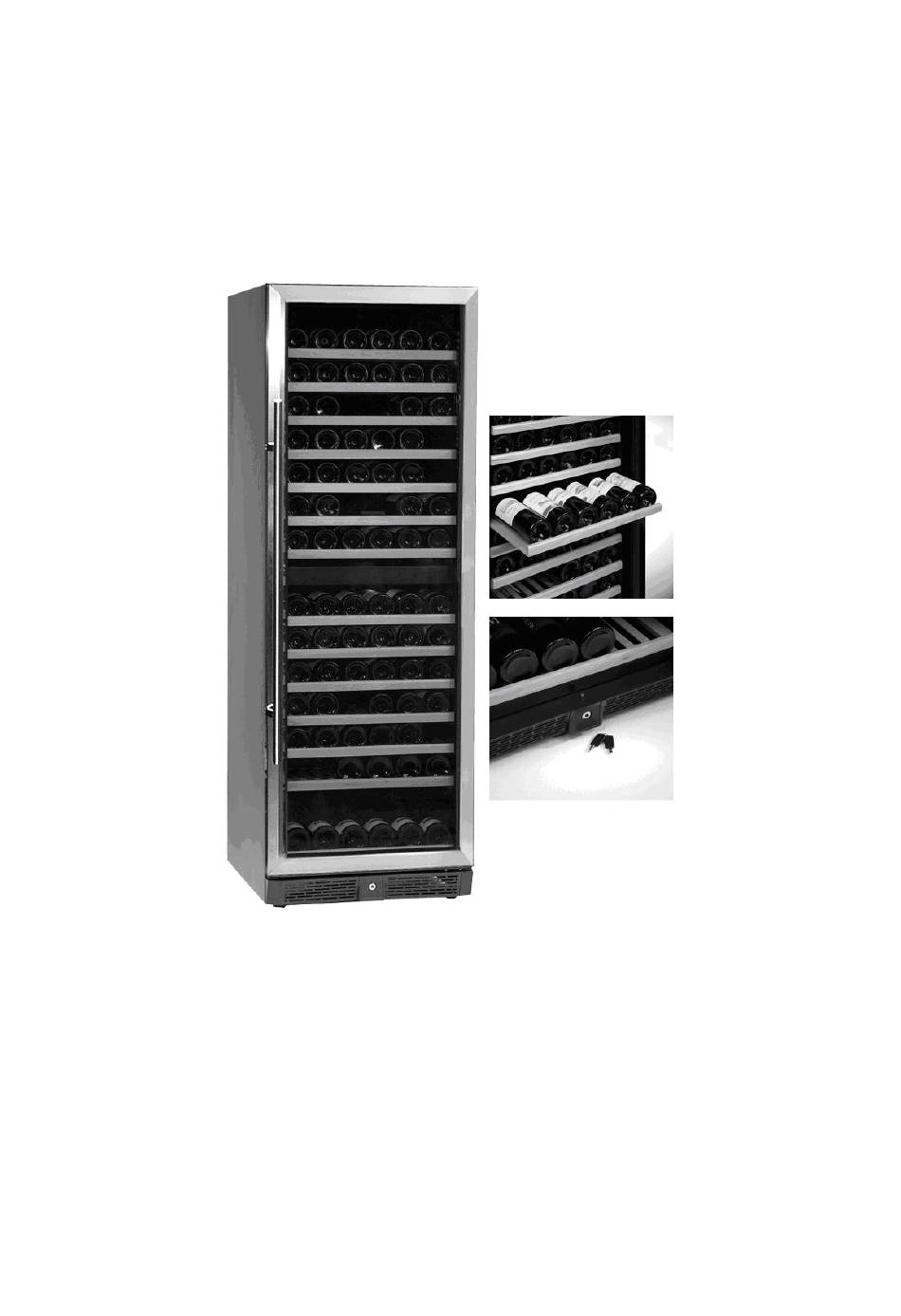

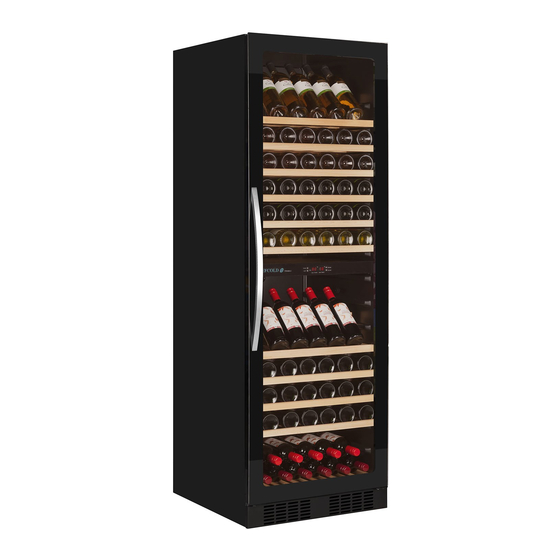

- Page 1 Mallit: TFW 365-2 / TFW 365-2S TFW 375 / TFW375S Käyttöohje Instruction manual 700-110103...
-
Page 2: Table Of Contents
Sisältö Tärkeitä turvallisuusohjeita Pakkauksesta purkaminen ja asennus Sähköiset liitännät Laitteen käynnistäminen Lukko Toiminta TFW 365-2 Toiminta TFW 375 Sisävalo Vesiallas Hiilisuodatin Hyllyjen säätäminen Oven kätisyyden vaihtaminen Ylläpito ja puhdistus Huolto Hävittäminen Contents Important safety instructions Unpacking and installation Electrical connections... -
Page 3: Tärkeitä Turvallisuusohjeita
Tärkeitä turvallisuusohjeita 1. Ennen kaapin käyttöönottoa ja saavuttaaksesi laitteen optimaaliset käyttöominaisuudet, suosittelemme tämän käyttöohjeen lukemista. 2. Käyttäjän vastuulla on käyttää laitetta annettujen ohjeiden mukaisesti. 3. Mikäli havaitset laitteessa vikaa, ota välittömästi yhteyttä laitteen myyjään. 4. Sijoita laite kuivaan ja ilmastoituun paikkaan. 5. -
Page 4: Sähköiset Liitännät
Varmistaaksesi laitteen optimaalisen toiminnan, ulkoisen lämpötilaolosuhteen tulee olla välillä +18… +35ºC. Lukko Kaappi on varustettu lukolla, joka sijaitsee laitteen alapaneelissa, ks. kuva 1.2. Kuva 1.2 Toiminta - malli TFW 365-2 Kiinnitä laite pistokkeeseen ja kytke virta päälle ohjauspaneelissa sijaitsevasta kytkimestä (POWER), ks. kuva 1.9. Kuva 1.9... -
Page 5: Toiminta Tfw 375
Kun laite on kytketty päälle, ohjauspaneelin lämpötilanäyttö kertoo sen hetkisen kaapin lämpötilan sen kahdessa eri osiossa. Merkkivalo ”Run” syttyy. Näytä asetettu lämpötila: Paina tätä näppäintä ja näytöllä vilkkuu kaapin yläosioon asetettu lämpötila. 5 sekunnin kuluttua termostaatti palautuu normaaliin lukutilaan. Paina tätä näppäintä ja näytöllä vilkkuu kaapin alaosioon asetettu lämpötila. 5 sekunnin kuluttua termostaatti palautuu normaaliin lukutilaan. -
Page 6: Vesiallas
Kun laite on kytketty päälle, ohjauspaneelin lämpötilanäyttö kertoo sen hetkisen laitteen lämpötilan. Aseta uusi lämpötila: Paina tätä näppäintä ja jokainen painallus nostaa asetettua lämpötilaa 1°C. Paina tätä näppäintä ja jokainen painallus alentaa asetettua lämpötilaa 1°C. Näytä lämpötila ºC/ºF: Paina näitä näppäimiä yhtäaikaisesti 5 sekunnin ajan ja lämpötila näkyy vuorotellen Fahrenheit:ina ja Celsius:ina. -
Page 7: Hiilisuodatin
Hiilisuodatin Laite on varustettu hiilisuodattimella jolla estetään pahojen hajujen syntymistä kaapin sisälle. Suodatin on sijoitettu laitteen takaseinään, ks. kuva 1.4. Kuva 1.4 Hyllyjen säätäminen Irrota molemmat lukitusosat jotka ovat kiinnitetty ristipääruuvein. Vedä hylly ulos, ks. kuva 2.2. Kuva 2.2 Oven kätisyyden vaihtaminen Avaa ovi, poista alasaranan kaksi ruuvia ja nosta ovi irti, ks. -
Page 8: Ylläpito Ja Puhdistus
Siirrä yläsarana vastakkaiselle puolelle, ks. kuva 2.5. Kuva 2.5 Siirrä alasarana vastakkaiselle puolelle, ks. kuva 2.6. Kuva 2.6 Aseta ovi uudelleen alasaranalle ja kiinnitä ruuvit uudelleen, ks. kuva 2.7. Kuva 2.7 Ylläpito ja puhdistus Vedä kaappi irti pistokkeesta. Kaappi tulee puhdistaa säännöllisesti. Puhdistaa kaapin sisä- ja ulkopinnat miedolla puhdistusaineella ja kuivaa tämän jälkeen pinnat. -
Page 9: Huolto
Huolto Kylmätekniikka on hermeettisesti suljettu systeemi, joka ei vaadi valvontaa vain puhdistusta. Mikäli kaappi ei tee kylmää, varmista, että vika ei aiheudu sähkökatkoksesta. Mikäli et pysty määrittelemään syytä laitteen toiminnalliselle vialle, ole yhteydessä laitteen toimittajaan. Ilmoita laitteen tyyppi sekä valmistuksen sarjanumero. Nämä tiedot löytyvät laitteen tuotekilvestä, joka on sijoitettu laitteen sisäpinnalle, ylös oikealle. -
Page 10: Electrical Connections
If you want to build in your cabinet please note the following: 3. There must be at least 10 cm free space above the cabinet in order for the cooling system to work satisfactorily. 4. There must be sufficient space at the hinge side to clean and replace the shelves and clean around the hinge. - Page 11 Operation model TFW 365-2 Connect the cabinet to a socket and turn on the switch on the control panel (POWER), see fig. 1.9. Fig. 1.9 When the cabinet is turned on, the display will show the current temperatures in the cabinet’s two chambers.
-
Page 12: Operation Tfw 375
Operation model TFW 375 Connect the cabinet to a socket and turn on the switch on the control panel (POWER), see fig. 2.0. Fig. 2.0 When the cabinet is turned on, the display will show the current temperature in the cabinet. Set new temperature: Press this key and the set temperature will increase by 1°C for each pressure. -
Page 13: Water Tray
Water tray In order to prevent drying up of the wine corks due to low humidity the cabinet is supplied with a water tray, which should be placed at the top shelf, see fig. 1.3. Fig. 1.3 Carbon filter The cabinet is supplied with a carbon filter to prevent bad smell. This is placed at the rear wall inside the cabinet, see fig. -
Page 14: Door Reversal
Door reversal Open the door, remove the two screws in the bottom hinge and lift out the door, see fig. 2.4. Fig. 2.4 Move the top hinge to the opposite side, see fig. 2.5. Fig. 2.5 Move the bottom hinge to the opposite side, see fig. 2.6. Fig. -
Page 15: Maintenance And Cleaning
Maintenance and cleaning Switch the cooler off at the socket. The cabinet must be periodically cleaned. Clean the external and internal surfaces of the cabinet with a light soap solution and subsequently wipe dry. External surfaces can be maintained using steel oil.
