M3G084 / M3G112
1. SICHERHEITSVORSCHRIFTEN UND HINWEISE
Diese Anleitung ist ausschließlich zur Demontage eines Motors
vorgesehen.
Demontierte Einzelteile können nicht mehr wiederverwendet werden!
Lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit den Arbeiten zur
Demontage beginnen.
Beachten Sie die folgenden Warnungen, um Personengefährdung oder
Störungen zu vermeiden. Stellen Sie sicher, dass die Demontageanleitung
immer griffbereit zur Verfügung steht.
Zu Informationszwecken darf die Demontageanleitung vervielfältigt
werden.
In dieser Demontageanleitung ist beispielhaft ein Radialventilator
dargestellt.
Die Angaben gelten analog auch für andere Ventilatoren-Arten.
1.1. Qualifikation des Personals
Das Produkt darf ausschließlich durch geeignetes, qualifiziertes,
unterwiesenes und autorisiertes Fachpersonal transportiert, ausgepackt,
bedient, gewartet und anderweitig verwendet werden.
1.2. Hinweise zur Demontage
Diese Anleitung dient ausschließlich zur Demontage von Motorentypen
• M3G084
• M3G112

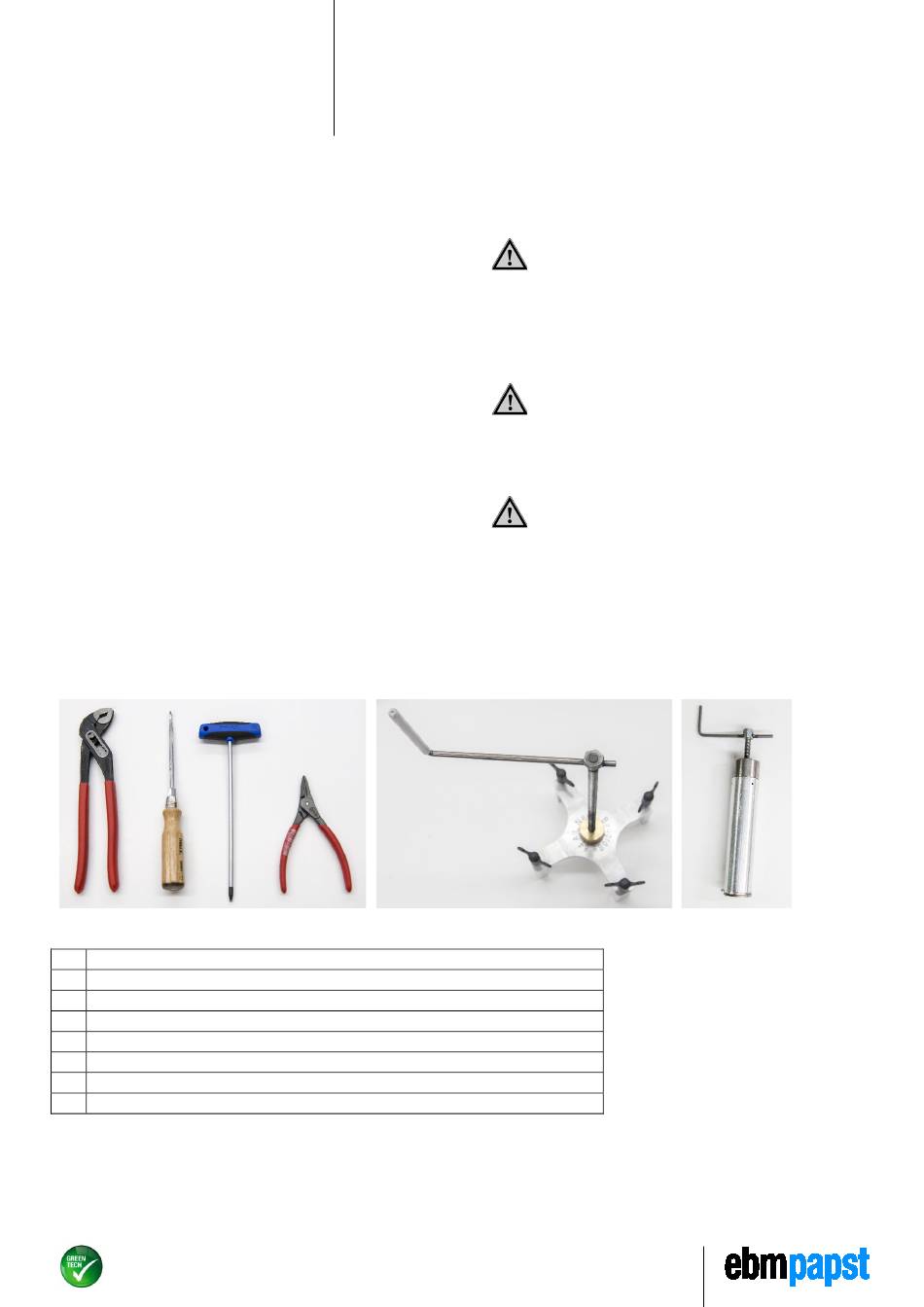

2.1. Werkzeug
Für die Demontage benötigen Sie folgendes Werkzeug:
1
2
Nr. Bezeichnung
1 Wasserpumpenzange
2 Schraubendreher „Schlitz"
3 Torx-Schraubendreher T20 und T25
4 Sicherungsringzange
5 Abzieher für Stator *
6 Abzieher für Kugellager im Rotor
Presse (nicht abgebildet)
* Die abgebildeten Sonderwerkzeuge sind nur Beispiele. Die Sonderwerkzeuge können nicht durch ebm-papst bereitgestellt werden.
Demontageanleitung
3
4
Dokument-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • VM-POK• Seite 1/7
ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany
Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com
2. VORBEREITUNG
WARNUNG
Spannung an Klemmen und Anschlüssen auch bei
abgeschaltetem Gerät.
Elektrischer Schlag.
→ Gerät erst fünf Minuten nach allpoligem Abschalten der
Spannung öffnen.
WARNUNG
Einzelne Komponenten nicht wiederverwenden.
Beschädigungsgefahr.
→ Entsorgen Sie die ausgebauten Komponenten fachgerecht.
VORSICHT
Verletzungsgefahr.
→ Tragen Sie Sicherheitsschuhe.
5
