ADKFP ADK-DTA16/AC Installation Manual

型号：ADK-DTA16/AC
安装方式
1 将背板用 2 个或者 4 个螺丝固定在墙上或者安装盒上.
2 将读卡器上面卡扣挂上背板, 再将读卡器下端按下.
3 将读卡器下端的防脱螺丝拧紧.
4 安装完成.
规格说明
直流10伏~15伏
输入电压 （读头终端)
电流大小 100毫安 (最大)
温度范围 -30ºC~70 ºC
工作环境湿度（%）
10-90
建议采用
线性直流电源
22AWG 屏蔽线缆;

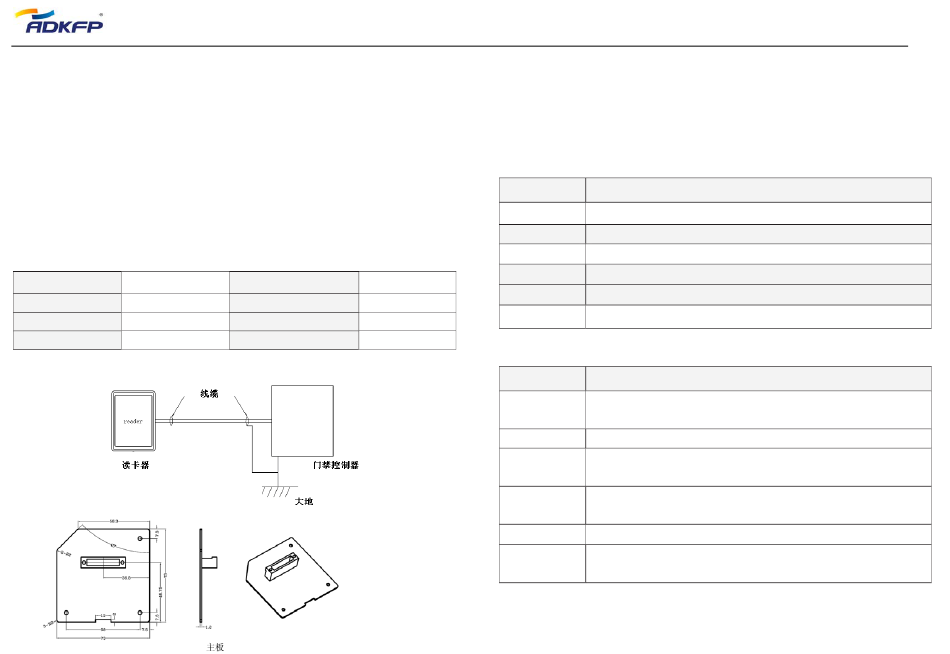

一端接地(如下图)
读卡距离 > 5厘米
信号传输距离 150米
按键输出格式 8 位韦根（默认）
物理尺寸图(mm)
智能非接触读卡器安装说明书
读卡器的启动
读卡器上电，红色 LED 亮，绿色 LED 闪亮 5 次，蜂鸣器蜂鸣 2 声，读卡器进入工作状态，长亮红灯。
刷卡，绿色 LED 闪亮一次；蜂鸣器蜂鸣一次。 按键读卡器时, 按键盘一次，绿色 LED 闪亮一次；蜂鸣器蜂鸣一声。
接线方式
颜色
红 电源+12VDC
黑 电源信号地
绿 韦根信号 D0
白 韦根信号 D1
蓝 绿色 LED 输入, 低电平触发
棕 蜂鸣器输入, 低电平触发
故障排除
不良现象
断电，重新确认接线是否正确（参考"接线方式" ）
上电读卡器无反应
确保输入电压足够 (参考规格说明)
自动重启 确保输入电压足够 (参考规格说明)
检查并确保控制器格式与读卡器输出格式一致，用授权过的卡测试
卡号不正确
确保 D0 和 D1 连接正确
确保 D0 和 D1 连接良好（参考"接线方式" ）
无卡信号输出
确保输入电压足够（参考规格说明)
蜂鸣器输出不良 确保蜂鸣器接线正确（参考"接线方式" ）
确保 LED 输入连接正确（参考"接线方式" ）
LED 状态错误
用默认设置卡重新设置读卡器
描述
解决方法
