Summary of Contents for Dormont FloPro-MD

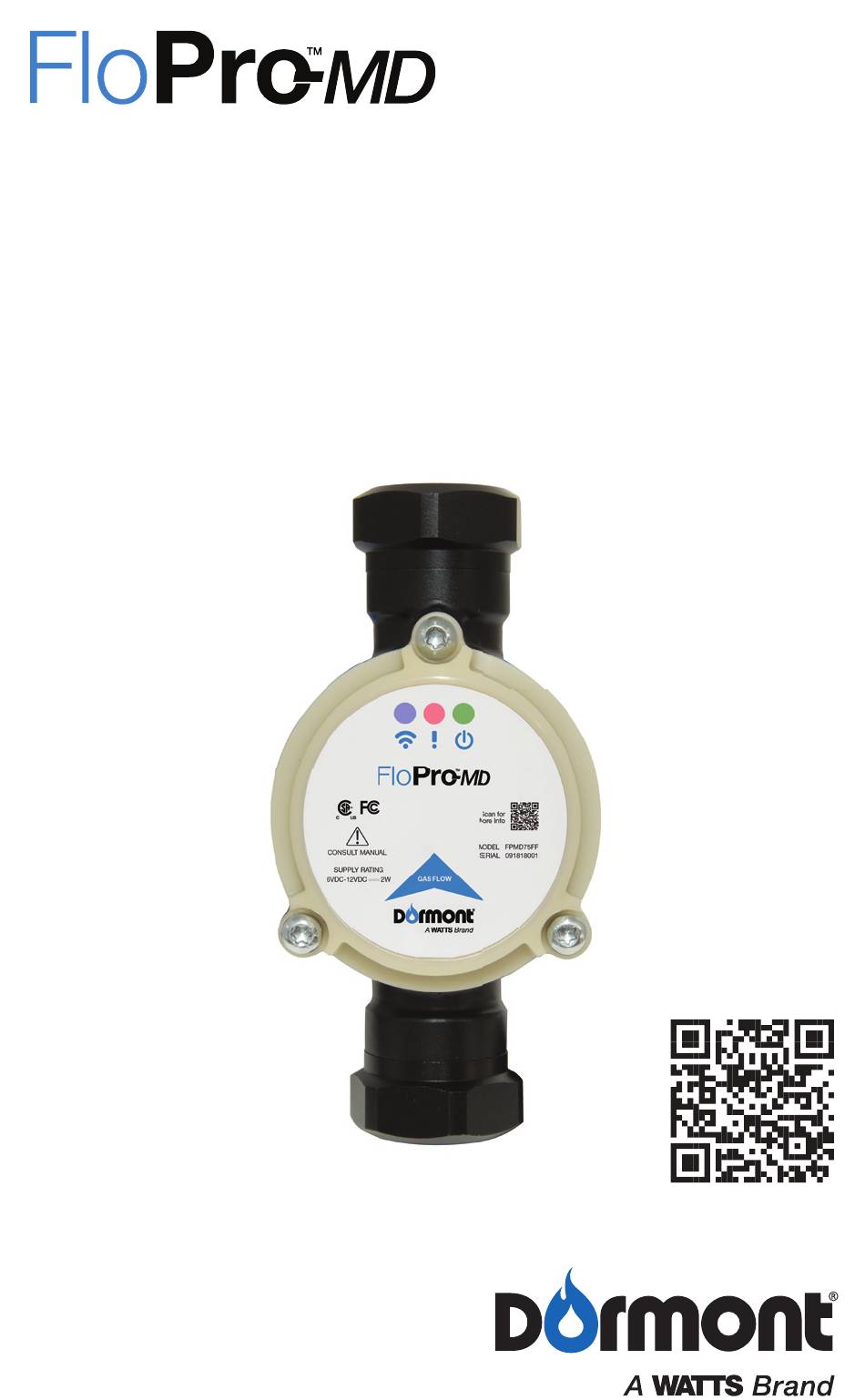

- Page 1 Gas Flow and Pressure Measurement System Installation, Operation Manual Système de mesure du débit et de la pression du gaz Manuel d’installation et d’utilisation Dormont.com...
-
Page 2: Table Of Contents
FloPro-MD Installation and Operation . . . . . . . . . . . . . . . . . . -
Page 3: Attention Owners And Users
Attention Owners and Users Thank you for purchasing the Dormont FloPro-MD gas flow and pressure mea- ® surement system . This patent-pending product will provide safe and productive operation as long as it is installed, set up, used, serviced and maintained in accor- dance with the instructions in this manual . -
Page 4: Important Safety Information
• Read the manual and all product labels and follow all safety and other information. • Replacement manuals available at Dormont.com Understanding Safety Information This safety-alert symbol is This pictorial alerts you shown alone or used with... -
Page 5: Product Introduction
The FloPro-MD Model FPMD75FF for use with standby stationary generators is provided with ½" and ¾" flexlines and fittings as accessory items to assist with the installation process . The FloPro-MD also communicates that information to an app on an Android or iOS smart device (tablet or phone) via Bluetooth (BLTE) . - Page 6 Insert the DC plug from the power supply (AC-DC or battery pack) into the DC plug port locat- ed on the underside of the FloPro-MD device . The AC-DC power supply is a standard North American AC input type . The battery pack power supply is secured to the underside of the...
- Page 7 8 . At initial power up, the green LED will be energized for 1 second and then all lights become energized momentarily before changing to a single blinking blue light, which indicates nor- mal operation . A double blinking blue light indicates that the FloPro-MD device is communi- cating with the app via Bluetooth Low Energy (BTLE) .
- Page 8 3 . Download the free app to your smart device . Starting the FloPro-MD App 1 . After the app is downloaded, tap the FloPro-MD app icon on your phone or tablet to begin . 2 . Tap scan now after the app opens .
- Page 9 2 . Review all the values on the screen and tap the check mark icon to save displayed settings to the FloPro-MD . • MEASURED GAS o Tap NG to set your FloPro-MD to measure Natural Gas . o Tap LPG to set your FloPro-MD to measure Propane . • BTU/CU FOOT o By default, the FloPro records BTU calculations with a default value of 1000 for Natural Gas and 2500 for Propane .
-
Page 10: Viewing Flopro-Md Data
Temperature – device temperature inside the housing in degrees Fahrenheit (°F) • The FloPro-MD application displays the average, minimum and maximum data readings based on the sample rate set on the FloPro-MD . The data rate can be customized . Refer to the previous section for instructions . -
Page 11: Exporting Data From Flopro-Md
Exporting Data from FloPro ™ To export data from the FloPro-MD device, tap the upload box located in the upper right cor- ner of the screen . The “loading history” progress bar will appear until complete . Once the export is done, tap the upload box again to send an email with a CSV attachment containing the data . -
Page 12: Dimensional Drawings
Dimensional Drawings 2.93 5.93 3/4" FEMALE NPT THREAD (2 PLCS) NOTE: Dimensions are in inches... -
Page 13: Technical Specifications
Gas Flow Capacity Propane: 15,000 to 500,000 BTU/hr Gas Pressure Drop Propane: 0 .45" w .c . @ 500,000 BTU/hr Operating Temperature FloPro-MD with AC-DC Power Supply 32 to 104°F (0 to 40°C) Operating Temperature FloPro-MD with Battery Pack Power Supply 0 to 130°F (-17 .8 to 54°C) -
Page 14: Kits And Replacement Parts
Kits and Replacement Parts KIT # DESCRIPTION 68004851 Dormont FloPro-MD Model FPMD75FF ¾" FNPT Generac Hard Case Kit with Flexline Accessories 68004852 Dormont FloPro-MD Model FPMD75FF ¾" FNPT Standard Hard Case Kit REPLACEMENT DESCRIPTION PART # 68004920 Dormont FloPro-MD Model FPMD75FF ¾" FNPT x ¾" FNPT... -
Page 15: Disclaimers
The FloPro-MD collects data such as gas flow, gas pressure, temperature and displays such data via the FloPro-MD app . The FloPro-MD app can be downloaded to a smart phone (Android or IOS) or tablet . It displays rolling data, based upon owner/user data input settings, and the data can be exported to a computer . - Page 16 Exportation des données du FloPro-MD . . . . . . . . . . . . . . . . . .
-
Page 17: À L'attention Des Propriétaires Et Des Utilisateurs
. Modèle : Date d’achat : N° de série : Nom/adresse du vendeur : Composez 1-800-DORMONT pour le soutien technique du produit . Installation et utilisation du FloPro... -
Page 18: Informations De Sécurité Importantes
• Lisez le manuel et toutes les étiquettes du produit, puis observez toutes les informations de sécurité. • Des manuels de remplacement sont disponibles au Dormont.com. Compréhension des renseignements de sécurité Ce symbole d'alerte Identifie des pratiques, A VIS de sécurité... -
Page 19: Introduction Du Produit
Introduction du produit Le modèle FPMD75FF du FloPro-MD est un dispositif électronique qui mesure et contrôle le débit et la pression du gaz à tout dispositif au gaz utilisant soit du gaz naturel (GN) ou propane (GPL) . Ce système convertit automatiquement le débit gazeux (CFH) à la capacité de débit du gaz (BTU/h) . - Page 20 Installation et utilisation du FloPro 4 . Le dispositif FloPro-MD est livré de façon standard avec des raccords d'entrée et de sortie NPT femelles de 3/4 po (1,9 cm) . Appliquez un mastic ou un ruban pour filetage de tuyauterie au filetage NPT mâle concordant de 3/4 po (1,9 cm) du tuyau ou du raccord . Serrez à la main le filetage NPT femelle de 3/4 po (1,9 cm) .
- Page 21 à un seul voyant clignotant bleu, indiquant un fonctionnement normal . Un voyant double clignotant bleu indique que le dispositif FloPro-MD communique avec l'appli par le biais de Bluetooth à basse consommation (BTLE) . Mise hors tension Première mise sous...
-
Page 22: Installation Et Utilisation Du Flopro-Md
1 . À partir de votre appareil intelligent mobile, ouvrez soit Google Play sur votre appareil Android, ou Apple App Store sur votre produit Apple . 2 . Cherchez l'appli FloPro-MD en cliquant sur la loupe et en saisissant « FloPro-MD » dans l'espace fourni . - Page 23 FloPro-MD . • GAZ MESURÉ o Appuyez sur NG pour régler votre FloPro-MD pour mesurer le gaz naturel . o Appuyez sur LPG pour régler votre FloPro-MD pour mesurer le gaz propane . • BTU/PIEDS CUBES o Par défaut, le FloPro enregistre les calculs BTU avec une valeur de 1 000 pour le gaz...
-
Page 24: Affichage Des Données Du Flopro-Md
(°F) • L'application FloPro-MD affiche les lectures de données moyennes, minimales et maximales, selon le taux d'échantillon réglé du FloPro-MD . Le taux de données peut être personnalisé . Consultez la section précédente pour les instructions . • Utilisez les boutons < et >sous le graphique pour reculer ou avancer dans le temps . -
Page 25: Exportation Des Données Du Flopro-Md
Entretien Retrait ou remplacement du FloPro-MD • La quincaillerie du FloPro-MD devrait seulement être retiré par un technicien de service qualifié et compétent . • On devrait songer à un nettoyage périodique du dispositif, selon le milieu d'utilisation . -
Page 26: Dessins Des Dimensions
Dessins des dimensions 2,93 2.93 5,93 5.93 FILETAGE NPT FEMELLE 3/4" FEMALE NPT THREAD (2 PLCS) DE 3/4 PO (1,9 CM) REMARQUE : les dimensions sont en pouces . -
Page 27: Caractéristiques Techniques
Capacité de débit du gaz propane : 15 000 to 500 000 BTU/h Baisse de pression du gaz propane : 0,45 po (1,1 cm) ce . @ 500 000 BTU/h Température de fonctionnement FloPro-MD avec alimentation électrique CA-CC 32 à 104 °F (0 à 40 °C) Température de fonctionnement FloPro-MD avec alimentation par bloc-pile 0 à... -
Page 28: Trousses Et Pièces De Rechange
Trousses et pièces de rechange N° DE TROUSSE DESCRIPTION 68004851 Dormont FloPro-MD modèle FPMD75FF Étui rigide Generac FNPT de 3/4 po (1,9 cm) avec accessoires Flexline 68004852 Dormont FloPro-MD modèle FPMD75FF Étui rigide standard FNPT de 3/4 po (1,9 cm) PIÈCE DE DESCRIPTION RECHANGE N°... -
Page 29: Avis
Avis sur les données des tablettes et des téléphones intelligents Le FloPro-MD recueille les données comme le débit du gaz, la pression du gaz et la température, et affiche ces données par le biais de l'appli FloPro-MD . L'appli FloPro-MD peut être téléchargée à... - Page 32 USA: T: (800) 669-5430 • F: (847) 229-0526 • Dormont .com É.-U. : Téléphone : (800) 669-5430 • Télécopieur : (847) 229-0526 • Dormont .com IOM-D-FloPro MD 1839 EDP# 68004917 © 2018 Dormont...
