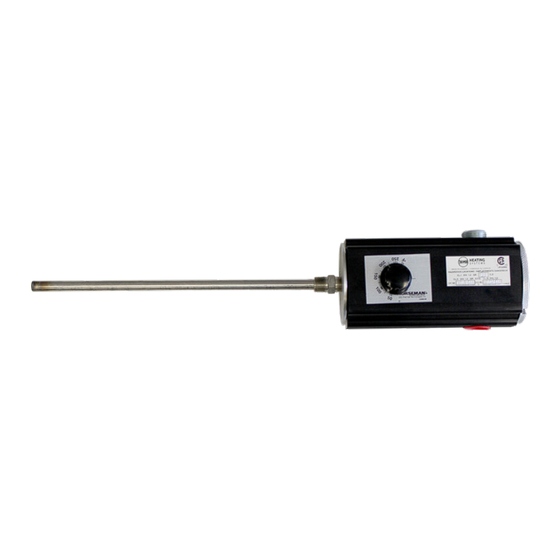

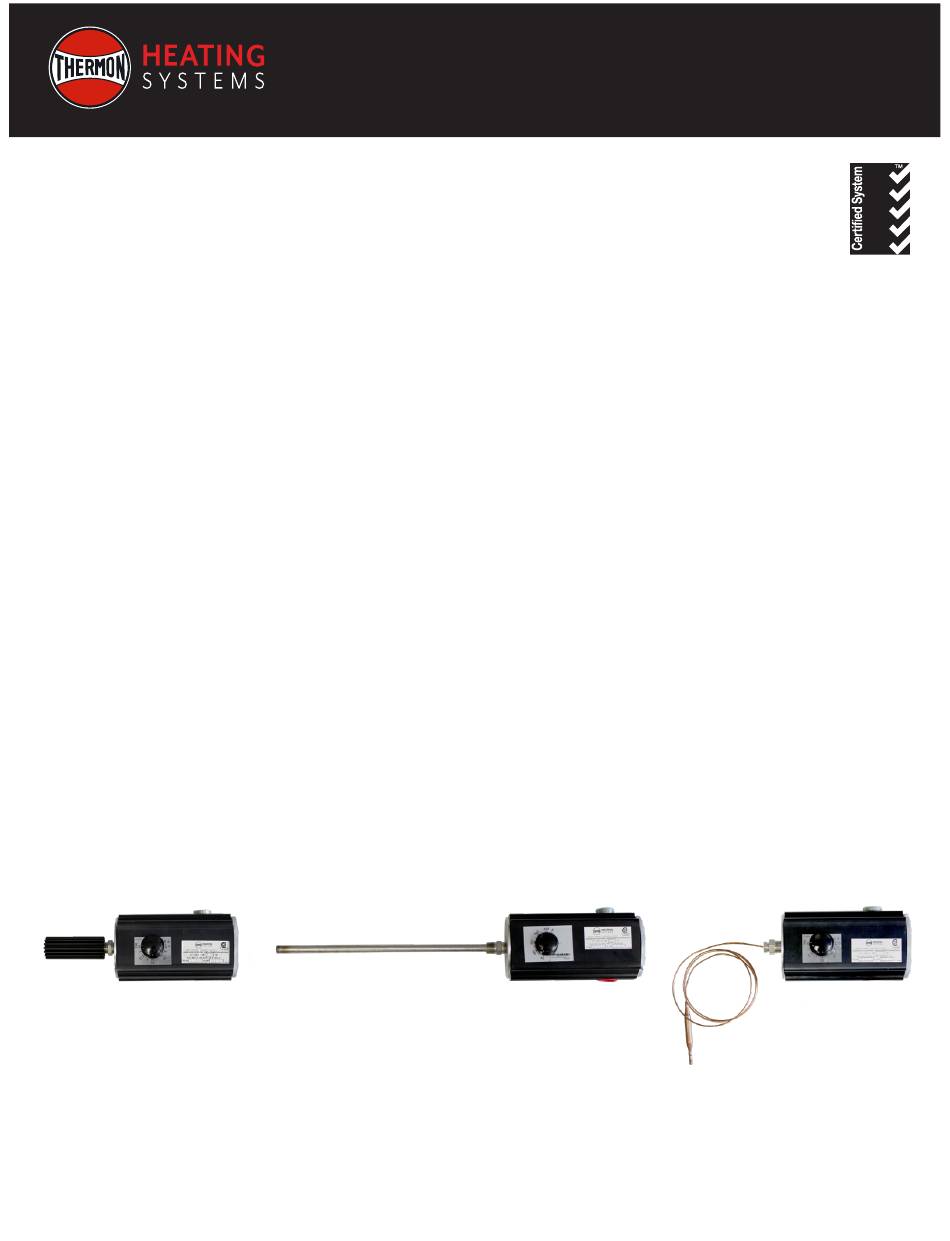

- Page 1 ISO 9001 Explosion-Proof & Moisture Resistant XT Series Thermostats Installation, Operation, & Maintenance Instructions XTWA Thermostat XTWL Thermostat XTB Thermostat Part No.MI133.Rev.9.02 Feb 2018 Printed in Canada...
-
Page 2: Table Of Contents
TABLE OF CONTENTS A. General Temperature Differential Overshoot Sensing Bulb (XTB units only) B. Installation Wiring C. Operation Knob-adjust mode: To set the thermostat temperature Tamper-proof mode: To set the thermostat temperature D. Converting from Knob-Adjust to Tamper-Proof Mode E. Converting from Tamper-Proof to Knob-Adjust Mode F. -
Page 3: General
The unit can be field converted from externally adjustable to tamper-proof adjustable in minutes. The XT series thermostats are suitable for both moisture resistant and explosion-proof applications. Check the thermostat nameplate to ensure that the thermostat area classification is suitable for the hazardous area classification. -
Page 4: Installation
INSTALLATION The type XT universal mounting bracket is designed for Wiring horizontal (knurled cover at the side) or vertical (knurled All units must be wired by qualified personnel to electrical cover at the top) mounting. Use the bracket supplied as a code requirements. -
Page 5: Operation
Table 1 – XT Series Explosion-Proof Resistant Thermostats Approx. Hazardous Area Rating Catalog No. Weight Cl. I, Gr. A,B,C,D, Cl. I, Gr. C,D Description Temperature SPST -15 A/600V DPST - 15 A/600V Cl. II, Gr. E,F,G, Cl. II, Gr. E,F,G, kg (lbs) 1Ø 25 A/277V 3Ø... -
Page 6: Converting From Knob-Adjust To Tamper-Proof Mode
CONVERTING FROM KNOB-ADJUST TO TAMPER-PROOF MODE Disconnect the power to the device. Remove the knurled cover from the housing assembly. See Figure 7, page 6. Figure 10 Figure 7 Slide terminal block trolley out of housing assembly to gain access to thermostat, as shown in Figure 8, page 6. Figure 11 Ensuring that the thermostat shaft remains aligned with the operating shaft hole, place the socket-head cap screw... -
Page 7: Converting From Tamper-Proof To Knob-Adjust Mode
CONVERTING FROM TAMPER-PROOF TO KNOB-ADJUST MODE Disconnect the power to the device. Remove the bracket). Rotate the knob one more full revolution to knurled cover from the housing assembly. Remove the assure a positive engagement of the thermostat. Release socket-head cap screw. See Figure 12, page 6. the thermostat. - Page 8 PLEASE ADHERE TO INSTRUCTIONS IN THIS MANUAL Failure to do so may be dangerous and may void certain provisions of your warranty. 1-800-410-3131 For further assistance, please call 24hr hotline: 1.800.661.8529 (U.S.A. and Canada) Please have model and serial numbers available before calling. WARRANTY No warranty applies to paint fi nishes except for manufacturing defects Under normal use the Company warrants to...
- Page 9 ISO 9001 Thermostats résistants à l’explosion et à l’humidité XT Series Thermostats Ce guide traite de l’installation, de la maintenance, de la réparation et des pièces. XTWA Thermostat XTWL Thermostat XTB Thermostat fev 2018 Imprimé au Canada...
- Page 10 TABLE DE MATIÈRES A. Général Différentiel de température ................. 11 Surchauffe ......................11 Bulbe thermostatique ..................11 B. Installation Câblage ......................12 C. Fonctionnement Mode bouton réglable: Pour régler la température du thermostat : ....13 Mode inviolable: Pour régler la température du thermostat : ......13 D.
-
Page 11: Général
GÉNÉRAL La série de thermostats XT est dotée du système de câblage unique avec piste et chariot x-Max (brevet en instance). L’unité ® peut être convertie du mode inviolable au mode ajustable de l’extérieur en quelques minutes. Les thermostats de type XT conviennent aux applications résistantes à... -
Page 12: Installation
INSTALLATION Le support universel de type XT est conçu pour être Câblage monté à l’horizontale (couvercle moleté sur le côté) ou à Toutes les unités doivent être câblées par du personnel la verticale (couvercle moleté sur le dessus). Utiliser le qualifié... -
Page 13: Fonctionnement
Tableau 1 – Thermostats résistants à l’explosion et à l’humidité de la série XT Approx. Classification de la zone dangereuse Catalog No. Poids Cl. I, Gr. A,B,C,D, Cl. I, Gr. C,D Description Temperature SPST -15 A/600V DPST - 15 A/600V Cl. II, Gr. E,F,G, Cl. II, Gr. -
Page 14: Conversion De Mode Bouton Réglable À Mode Inviolable
CONVERSION DE MODE BOUTON RÉGLABLE À MODE INVIOLABLE Débrancher l’alimentation de l’appareil. Retirer le couvercle moleté de l’assemblage de boîtier. Figure 10 Figure 7 Faire glisser le chariot bornier à l’extérieur de l’assemblage de boîtier pour accéder au thermostat, comme illustré à la Figure 8, page 14. -
Page 15: Conversion De Mode Inviolable À Mode Bouton Réglable
CONVERSION DE MODE INVIOLABLE À MODE BOUTON RÉGLABLE Débrancher l’alimentation de l’appareil. Retirer le couvercle Lorsque l’arbre d’entraînement s’engage dans l’arbre du moleté de l’assemblage de boîtier. Retirer la vis à chapeau thermostat, avec une légère pression du doigt, soulever à... - Page 16 VEUILLEZ VOUS CONFORMER AUX INSTRUCTIONS CONTENUES DANS CE MANUEL. Tout manquement à ces dernières pourrait s’avérer dangereux et invalider certaines dispositions de votre garantie. 1-800-410-3131 Pour obtenir une aide supplémentaire, veuillez appeler: 1-800-661-8529 (U.S.A. and Canada) Merci de préparervos numéros de modèle et de série avante d’appeler. GARANTIE Aucune garantie ne s’applique à...
