dewert okin RF LITELINE Quick Manual

Kurzanleitung RF LITELINE / Quick guide RF LITELINE
Notice d'utilisation RF LITELINE / Beknopte handleiding RF LITELINE

Pairing RF LITELINE

Zur kabellosen Bedienung Ihres motorisierten Komfortbettes
Kabellos, ergonomisch, zuverlässig, einfache Bedienung, elegantes Design
Aktivieren Sie den Pairing-Modus.
Pairing Methode
1. Verbinden Sie alle Komponenten mit dem Antriebssystem.
2. Stecken Sie den Stecker in die Steckdose.
3. Drücken Sie 2x die Pairing-Taste (a) bis die LED leuchtet. Der Pairing-Prozess ist
für die nächsten 10sec aktiv.
4. Drücken Sie gleichzeitig die Tasten (1) und (2) am Handsender, bis die LED
erlischt. Der Lernprozess ist abgeschlossen.
5. Mit den Tasten (3) und (4) können Sie nach der gleichen Methode ein zweites
Antriebssystem zur Parallelfahrt von zwei Applikationen oder eine Funksteckdose
pairen.

Hinweis : Für den Pairing-Prozess sollte der Abstand zwischen Sender und
Empfänger weniger als zwei Meter betragen.

Hinweis: Für das Pairing der Funksteckdose schauen Sie bitte in die
entsprechende Montageanleitung.

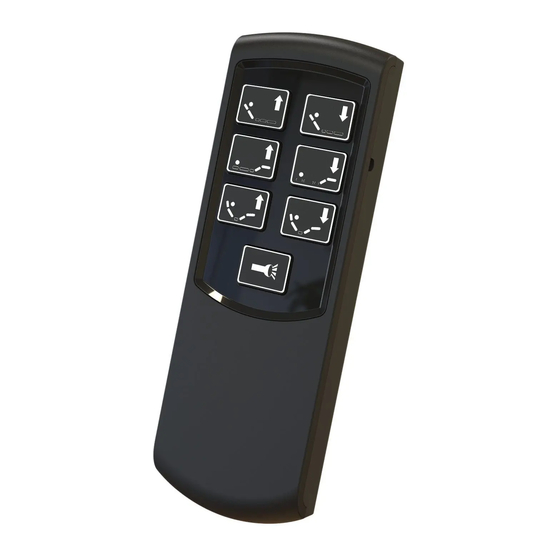

RF LITELINE
Taste / Button
1 2
1 - 6
3 4
7
5 6
1 + 2
7
1 + 2
3 + 4
3 + 4
08.01.2018
D
Funktion Function
Kundenspezifisch Customer specific
Taschenlampe on/off Torch on/off
Pairing (System 1) Pairing (System 1)
UBB on/off UBB on/off
Pairing (System 2) oder Pairing (System 2) or
Pairing Funksteckdose Pairing External Power Socket
Funksteckdose on/off External Power Socket on/off
Pairing RF LITELINE
For wireless operation of your motorized comfort bed system
Wireless, ergonomic, reliable, easy handling, elegant design
Activate the pairing mode.
Pairing method
1. Connect all components to the drive system.
2. Insert the plug into the socket.
3. Press the pairing button (a) 2x until the LED turns on. You now have 10s for the
pairing process.
4. Press button (1) and (2) of the handset simultaneously until the LED on the
extinguishes. The learning mode is completed.
According to this method you can pair either a 2
5.
of two application or an external Power Socket by using button (3) and (4).

Note:
The distance between transmitter and receiver should be less than two
meters for pairing.

Note:
For pairing an external Power Socket,
installation instructions.

Position der Pairing Taste / Position of the Pairing button

a
Remote Control ECO / RF ECO BT
89211_1.0
GB
nd
drive system for parallel operation
please refer to the corresponding
OKIMAT 4
a
1 / 3
