Adjustments and Settings 調整・設定
Camera View Finder HDF-EL800H
Video Signal Setting and Adjustment
USER preset functions, etc. work when the video signal is input.
ユーザープリセット ファンクション各機能は、 信号が入力されているとき動作、 操作ができます。
1
Input signal Selection
Select a input signal (input connector) by pressing INPUT select button in sequence.
The selected signal and the video format are displayed on the screen.
INPUTボタンを順次押して、リアパネルの入力コネクタに接続されたビデオ信号を選択します。
選択された入力信号とそのビデオフォーマットが画面に表示されます。
Display
Input signal
［SDI-MAIN］
SDI
↓
［SDI-RETURN］ SDI Return
↓
［CAMERA］
VF Analog Component VF
↓
［CVBS］
Composite
↓
［HDMI］
HDMI
↓
＊1 Analog Component signal [Y/PB/PR or RGB]
Y/PB/PR or RGB is selected on the MENU.
MENU→COLOR→COLOR MATRIX→YPBPR/RGB
＊1 (HD)アナログコンポーネント信号[Y/PB/PR または RGB]
Y/PB/PR または RGB は、 MENUで選択します。
MENU→COLOR→COLOR MATRIX→YPBPR/RGB
＊2 The DC power, TALLY signal and VF signals are supplied
to the HDF-EL800H from the camera via the VF cable.
＊2 接続されるカメラに合わせた専用のケーブル経由で、
VF信号とともにDC電源、 タリー信号が供給されます。
Use the optional VF cable to connect the HDF-EL800H to the camera.
NOTE :
Without doing so, a malfunction or damage may be caused to the camera.
注意 : VFコネクタとの接続には、 専用のケーブルをご使用ください。 そうしないと、 カメラが故障、 破損するおそれがあります。
2
Function Selection
Select the settings by pressing the Function button in sequence.
各々の機能のファンクションボタンを順次押して、 必要な機能を選択して表示させます。
＊
ZEBRA
MARKER
OFF
NO
↓
↓
ON
16:9
↓
↓
16:9 / +
↓
4:3
↓
4:3 / +
↓
16:9 / 4:3
↓
all
↓
CROSS HATCH
↓
USER setting
↓
＊ZEBRA, USER settings of MARKER, USER settings of UTILITY and TC TALLY can function
depending on the settings preset by the MENU.
＊ゼブラ, マーカー USER, ユーティリティー(測定器機能)USER, TC TALLYは、 メニューで設定された条件で表示します。
ビデオ信号の設定・調整
入力の選択
Input connector
SDI(HD/SD) IN
SDI(HD/SD) RET IN
CVBS
HDMI IN
ファンクションの設定
MONO/RGB
UTILITY
full color
OFF
↓
↓
MONOCROME
WAVEFORM
↓
↓
BLUE ONLY
WAVEFORM+VECTORSCOPE
↓
↓
RED ONLY
WAVEFORM+AUDIO
↓
↓
GREEN ONLY
WAVEFORM+VECTOR+AUDIO
↓
↓
WAVEFORM (full screen)
↓
VECTORSCOPE (full screen)
↓
WAVEFORM+VECTOR+AUDIO16CH
↓
all
＊
↓
USER setting
↓
＊1 ＊2
＊
(4)
HDF-EL800H 調整・設定

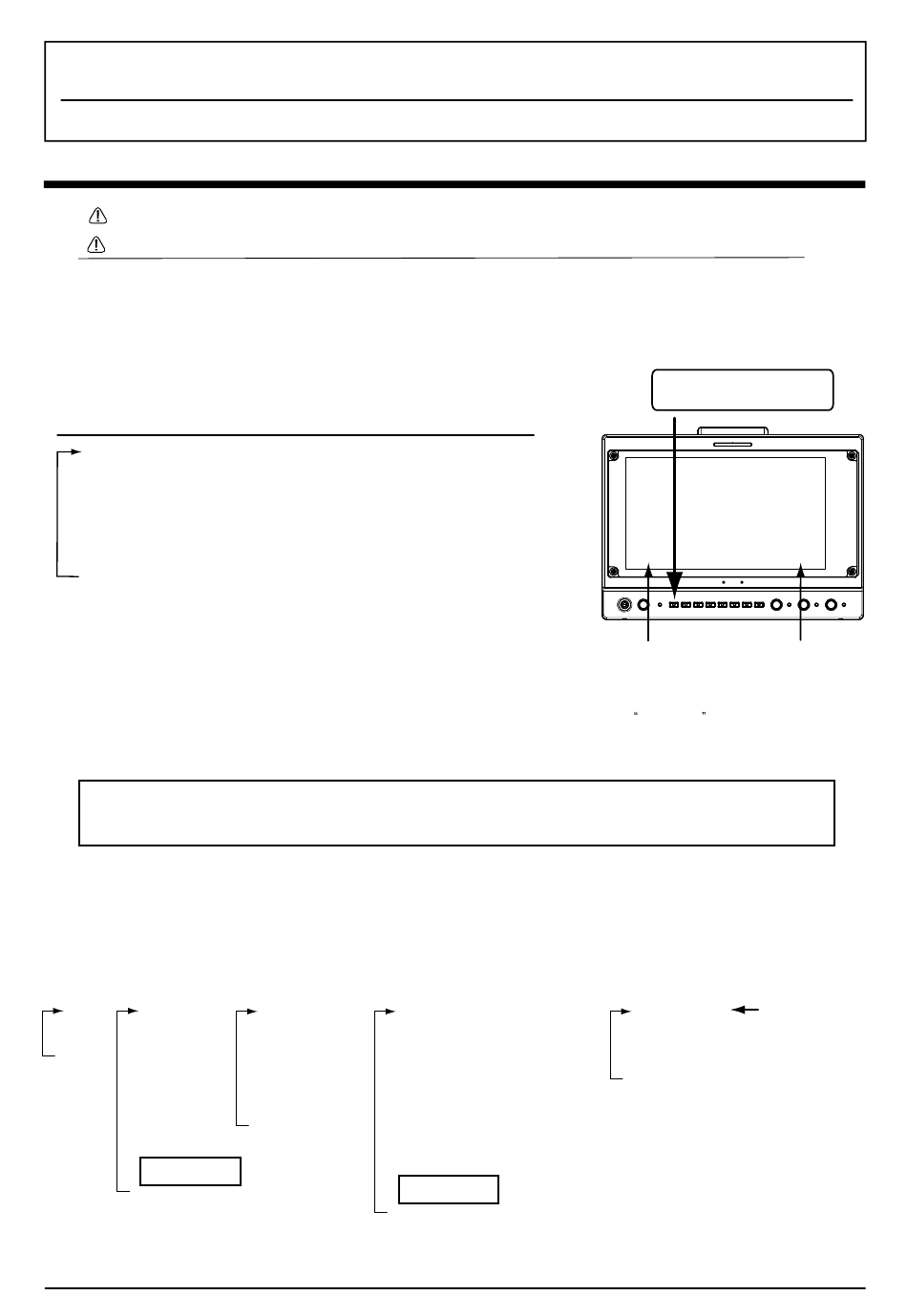

INPUT select button
入力切替ボタン
SDI-MAIN
1080 i/60
Video format
Input signal
of input signal
入力信号のフォーマット
入力信号の表示
※ When no video signal is input,
NO SYNC is displayed on the
lower right of the screen.
※ 入力がない場合は [NO SYNC] と表示されます。
＊
TC TALLY
LED off
OFF
↓
TC TALLY ENABLE
↓
TC TALLY DISPLAY ON
↓
