PEERLESS FPZ-646 Installation And Assembly Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

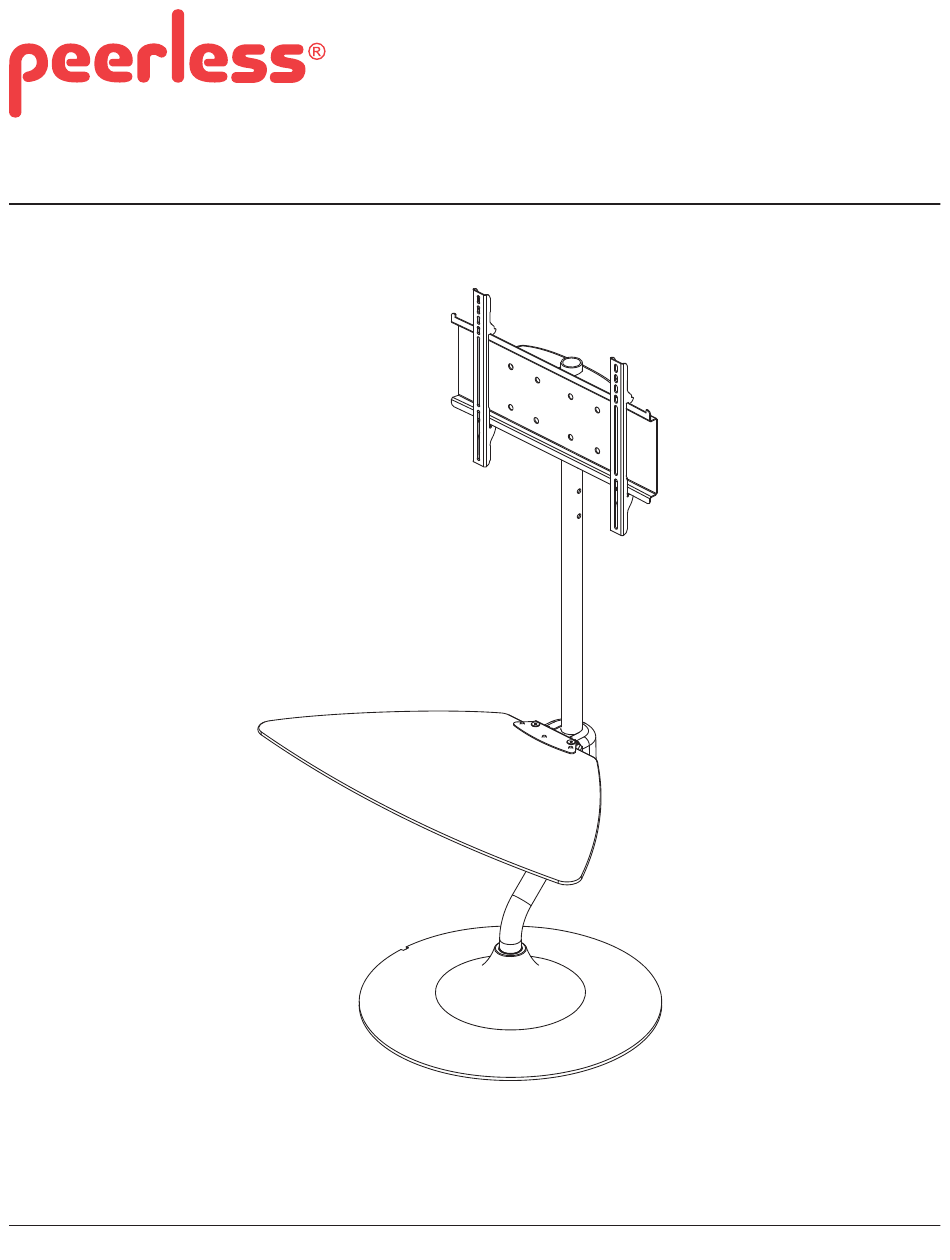

Installation and Assembly: 32" - 46" Flat Panel TV Stand
Model: FPZ-646
1 of 33
Max Load Capacity:
100 lb (45 kg) screen
25 lb (11 kg) per shelf
ISSUED: 1-25-11 SHEET #: 125-9150-7 09-28-12

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for PEERLESS FPZ-646

  • Page 1 Installation and Assembly: 32" - 46" Flat Panel TV Stand Model: FPZ-646 Max Load Capacity: 100 lb (45 kg) screen 25 lb (11 kg) per shelf 1 of 33 ISSUED: 1-25-11 SHEET #: 125-9150-7 09-28-12...

  • Page 2: Table Of Contents

    NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

  • Page 3: Parts List

    Parts List Description Qty. Part # adapter plate 201-P1016 vertival tube 104-P1075 shelf clamp bracket 201-P1159 shelf support bracket 104-P1072 adapter bracket 201-P1512 top cover 590-P1340 G bottom cover 590-P1341 support base 590-1039 shelf support 104-P1073 button bumper 590-1209 1/4-20 x 20 mm decorative screw 520-2326 5/16-18 x 2"...
  • Page 4 Security Adapter Bracket Fasteners M5 x 12mm (4) M6 x 12mm (4) M8 x 12mm (4) (520-1064) (520-1050) (520-1724) .75" spacer (4) (540-1059) M5 x 25mm (4) M6 x 25mm (4) M8 x 25mm (4) (520-1122) (520-1211) (520-1101) Multi-washer (4) (580-1398) 4 of 33 ISSUED: 1-25-11 SHEET #: 125-9150-7 09-28-12...

  • Page 5: Assembling Stand

    Attach vertical tube (B) to support base (H) using one plastic bushing (AA), one M5 x 55 mm socket screw (R), and M5 nut (S) as shown in detail 1. Tighten M5 x 55 mm socket pin screw (R) using 4 mm allen wrench (X). DETAIL 1 Press three button bumpers (J) into shelf clamp bracket (C) as shown in fi...

  • Page 6: Attaching Universal Adapter Plate Or Dedicated Adapter Plate

    Attach shelf support (I) to vertical tube (B) with clamp bracket (D) using two 1/4-20 x 1.25" carriage bolts (T), and 1/4-20 nuts (U). Attach adapter support plate (Q) to adapter plate (A) with four M10 x 15 mm socket screws (N) using allen wrench (O) as shown in fi...
  • Page 7 Position glass shelf (W) on top of shelf support (I) and under shelf clamp bracket (C) as shown below. Secure glass shelf (W) in place by tightening two pre-installed 1/4-20 x 20 mm decorative screws (K) as shown in detail 3. DETAIL 3 Attach top cover (F) to adapter support plate (Q) with two M5 x 10 mm socket pin screws (V) as shown below.

  • Page 8: Installing Adapter Brackets

    Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are fi rmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •...
  • Page 9 SCREW ADAPTER BRACKET (E) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Begin with longer length screw, hand thread through multi-washer, adapter bracket and spacer in that order into screen as shown below. Screw must make at least three full turns into the mounting hole and fi t snug into place.
  • Page 10 Mounting and Removing Flat Panel Screen WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the plasma television. Hook adapter brackets (E) onto adapter plate (A), then slowly swing screen in as shown. Turn screws clockwise at least six times to prevent screen from being removed as shown in detail 4.

  • Page 11: Cord Management

    Run screen cables through two 18" mesh sleeves (Y) as shown below. Secure screen cables and two 18" mesh sleeves (Y) to vertical tube (B) with fi ve cable ties (X) into slots on back of vertical tube (B). SCREEN SLOTS 11 of 33 ISSUED: 1-25-11 SHEET #: 125-9150-7 09-28-12...
  • Page 12 Español Instalación y ensamblaje: Estante para televisor de pantalla plana de 32" - 46" Modelos: FPZ-646 Máxima capacidad de carga: 100 lb (45 kg) screen 25 lb (11 kg) per shelf 12 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9150-7 09-28-12...
  • Page 13 Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.

  • Page 14: Lista De Piezas

    Español Lista de piezas Descripción Cantidad N.o de pieza placa adaptadora 201-P1016 tubo vertical 104-P1075 soporte de abrazadera para repisas 201-P1159 soporte sostenedor para repisas 104-P1072 soporte adaptador 201-P1512 cubierta superior 590-P1340 G cubierta inferior 590-P1341 base sostenedora 590-1039 soporte de apoyo para repisas 104-P1073 paragolpe de botón 590-1209...
  • Page 15 Español Fijaciones de seguridad para los soportes adaptadores M5 x 12mm (4) M6 x 12mm (4) M8 x 12mm (4) (520-1064) (520-1050) (520-1724) .75" espaciador (4) (540-1059) M5 x 25mm (4) M6 x 25mm (4) M8 x 25mm (4) (520-1122) (520-1211) (520-1101) arandela múltiple...

  • Page 16: Poner El Apoyo Juntos

    Español Fije el tubo vertical (B) en la base sostenedora (H) utilizando un casquillo de plástico (AA), un tornillo pasador de cabeza hueca de M5 x 55 mm (R) y una tuerca de M5 (S), como se muestra en el detalle 1. DETALLE 1 Inserte tres paragolpes de botón (J) en el soporte de abrazadera para repisas (C), como se muestra en la fi...

  • Page 17: Fijar La Placa De Adaptador Universal O Placa Adaptadora Dedicado

    Español Fije el soporte de apoyo para repisas (I) en el tubo vertical (B) con el soporte sostenedor (D) utilizando dos pernos de cabeza redonda (T) y dos tuercas de 1/4-20 (U). Fije la placa adaptadora sostenedora (Q) a la placa adaptadora (A) con cuatro tornillos de cabeza hueca (N) utilizando una llave allen (O).
  • Page 18 Español Coloque la repisa de cristal (W) encima del soporte de apoyo para repisas (I) y debajo del soporte de abrazadera para repisas (C), como se muestra abajo. Fije la repisa de cristal (W) en su lugar apretando los dos tornillos decorativos de 1/4-20 x 20 mm (K) preinstalados, como se muestra en el detalle 3.

  • Page 19: Instalación De Los Soportes Adaptadores

    Instalación de los soportes adaptadores ADVERTENCIA • Apriete los tornillos de tal modo que los soportes adaptadores queden fi rmemente sujetos. No apriete aplicando demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fi...
  • Page 20 TORNILLO SOPORTE ADAPTADOR (E) Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112. Instalación de un televisor que tiene la parte posterior abultada o empotrada Comience con uno de los tornillos más largos, enrósquelo, con la mano, a través de la arandela, el soporte adaptador y el espaciador, en ese orden, a la parte posterior de la pantalla, como se muestra abajo.
  • Page 21 Español Montaje y desmontaje de la pantalla plana ADVERTENCIA • Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar los televisores de pantalla plana con más seguridad. Enganche los soportes adaptadores (E) en la placa de pared (A). Entonces gire la pantalla lentamente, como se muestra.

  • Page 22: Llevar Los Cables De La Pantalla

    Español Llevar los cables de la pantalla a través de dos mangas de malla de 18” (Y) como se muestra en la fi gura. Asegure los cables de la pantalla y dos de 18” mangas de malla (Y) en el tubo vertical (B) con cinco ataduras de cables (X) en las ranuras en la parte posterior del tubo vertical (B).
  • Page 23 Français Installation et montage: 32"- 46" télé à écran plat Modèles: FPZ-646 Capacité de charge maximale préconisée: 100lb (45 kg) écran 25 lb (11 kg) étagère en verre 23 sur 33 PUBLIÉ LE : 1-25-11 FEUILLE n : 125-9150-7 09-28-12...
  • Page 24 REMARQUE: lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
  • Page 25 Français Liste des pièces Description Qté Pièce no plaque d’adaptation 201-P1016 tube vertical 104-P1075 pince de fixation pour étagère 201-P1159 patte de support pour étagère 104-P1072 support adaptateur 201-P1512 couvercle supérieur 590-P1340 G couvercle inférieur 590-P1341 base de support 590-1039 support pour étagère 104-P1073 embout de protection...
  • Page 26 Français Fixations de sécurité du support adaptateur M5 x 12mm (4) M6 x 12mm (4) M8 x 12mm (4) (520-1064) (520-1050) (520-1724) .75" entretoise (4) (540-1059) M5 x 25mm (4) M6 x 25mm (4) M8 x 25mm (4) (520-1122) (520-1211) (520-1101) rondelle tout usage (4) (580-1398)
  • Page 27 Français Fixez le tube vertical (B) à la base de support (H) à l’aide d’une bague en plastique (AA), d’une vis à tête creuse M5 x 55 mm (R) et d’un écrou M5 (S) comme illustré dans le dessin de détail 1. DÉTAIL 1 Enfoncez trois embouts de protection (J) dans la pince de fi...
  • Page 28 Français Fixez le support pour étagère (I) au tube vertical (B) avec la pince de fi xation pour étagère (D) à l’aide de deux boulons de carrosserie 1/4-20 x 1,25 po (T) et d’écrous 1/4-20 (U). Fixez la plaque du support d’adaptation (Q) à la plaque d’adaptation (A) avec quatre vis à tête creuse M10 x 15 mm (N) à...
  • Page 29 Français Placez l’étagère en verre (W) sur le support pour étagère (I) et sous la pince de fi xation pour étagère (C) comme illustré ci-dessous. Fixez l’étagère en verre (W) en place en serrant les deux vis décoratives 1/4-20 x 20 mm préinstallées (K) comme illustré...
  • Page 30 Français Installation des supports adaptateurs AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fi xés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérable- ment leur pouvoir de maintien et de décoller les têtes des vis.
  • Page 31 USAGE SUPPORT ADAPTATEUR (E) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112. Pour un écran à dos convexe ou concave Commencez par la vis la plus longue et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle tout usage, le support adaptateur et l’entretoise comme indiqué...
  • Page 32 Français Montage et démontage de l’écran plat AVERTISSEMENT • Pour lever et positionner l’écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Accrochez les supports adaptateurs (E) à la plaque murale (A). Puis, faites pivoter lentement l’écran vers l’intérieur, comme illustré.
  • Page 33 PUBLIÉ LE : 1-25-11 FEUILLE n : 125-9150-7 09-28-12 © 2012 Peerless Industries, Inc. All rights reserved. Peerless is a registered trademark of Peerless Industries, Inc. All other brand and product names are trademarks or registered trademarks of their respective owners.
