ATOMIC4DJ Laser 3D-S RGB User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

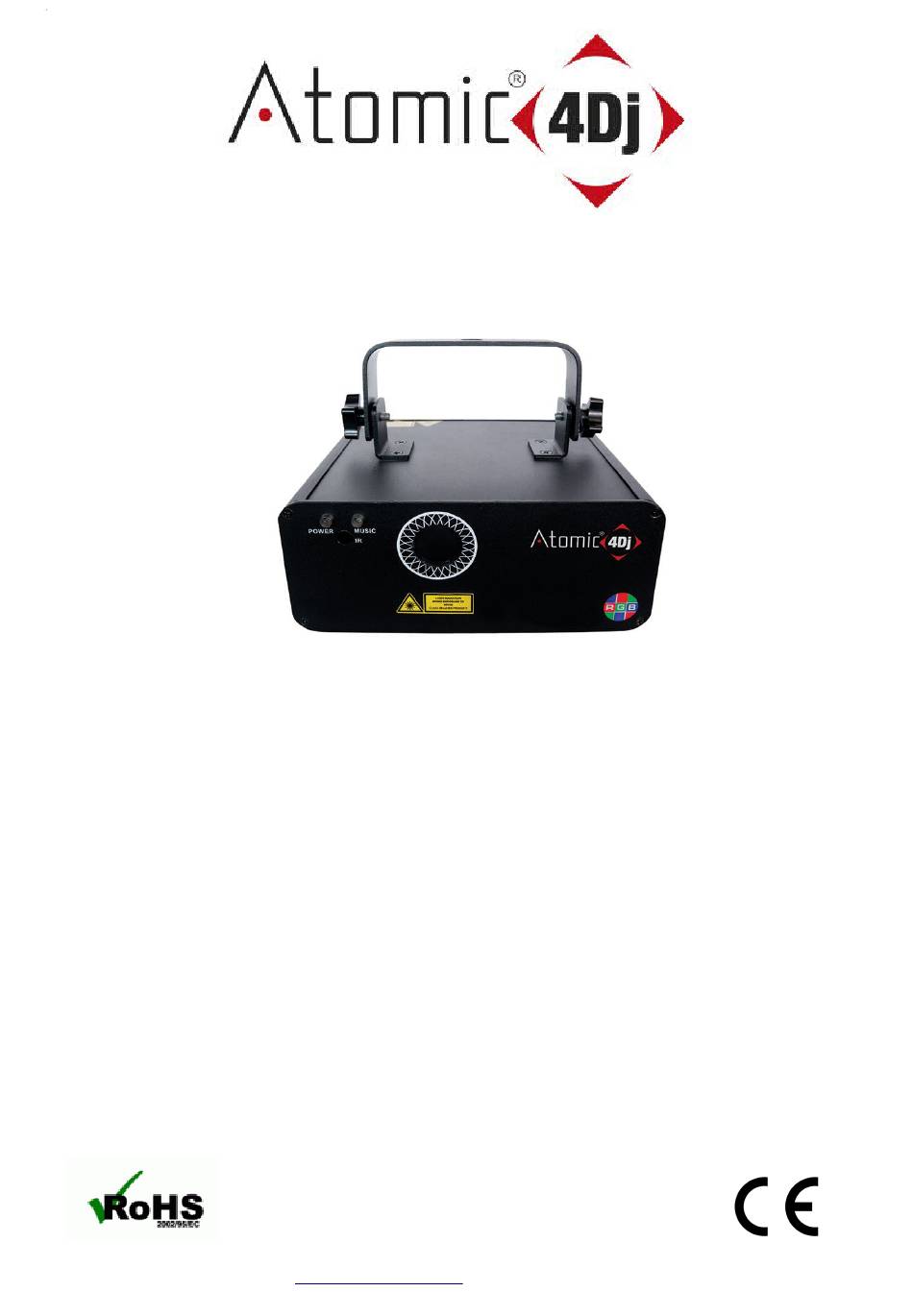

Atomic4Dj Laser 3D-S RGB
Cod.70532
Manuale utente
Atomic4Dj Laser 3D-S RGB –
www.Atomic4Dj.com
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Laser 3D-S RGB and is the answer not in the manual?

Questions and answers

Summary of Contents for ATOMIC4DJ Laser 3D-S RGB

  • Page 1 Atomic4Dj Laser 3D-S RGB Cod.70532 Manuale utente Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 2 Any wrong operation will make this unit out of warranty. Carefully moving after receiving it, checking whether there is any damage from shipping, and all the accessories in it. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 3  Unplug the unit when it is not used for a longer time or before replacing the bulb.  Don’t open the top cover to avoid unit damage.  Please use the original packing when the device is to be transported. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 4 Laser indication : laser indication on the front panel of the laser light for indicating“ laser-ready  ".  Laser safety label：The labels of according with European standard are stuck on the device body. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...

  • Page 5: Overhead Rigging

    Before rigging make sure that installation area can hold the 10 times weight of device. Using the steel rope which can hold 12 times weight of device, through the eye-bolt for assisting hang in- stallment. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 6 DMX plug. This plug is putting a 120 ohm resistance between “canon” plug’s 2 pin and 3 pin. Showing as below pic. Sticking this plug into the last device’s signal output interface, it will avoid the interference during the process of signal transmission. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 7 Features Built-in program, color can be set Small size, powerful function IR wireless control, easy operation. Built-in 80 pcs animation pattern 638 red and 450 blue Japanese semiconductor laser tube, superior performance and stability Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...

  • Page 8: Operation Instructions

    3PIN Male XLR port, using for DMX LED control Various mode setting operation for machi- interface Microphone. Turn the knob to adjust the sound activated sensitivity. Safety eye Connected insurance wire rope to prevent Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 9 SCAN-S(UN) SCAN-S(3D) Seven colors device menu chart Function Auto show Sound show Note: In sound model, device will close light in 3 seconds automatically, if there isn’t any sound signal. Light on until sound signal received. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...

  • Page 10: Setting Chart

    2 seconds, trol fects ,then press enter into remote control mode, press 2 second again back to ori- ENTER to confirm; ginal mode pattern direction setting MIRROR Mirror mode Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...

  • Page 11: Remote Controller

    Repeat present pattern and last pattern peat Note: In remote mode, all controls and settings are automatically saved until reboot, After the reboot, the first time into the remote control mode, the system will run self-propelled state. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 12 160-207 Multiple colors move 208-255 Strobe SCAN-S(3D)　7 colors device CH1，CH4 chart Channel Value Description 000-085 DMX mode CH 1 086-170 Auto show mode 171-255 Sound show CH 4 Laser OFF 001-007 Color setting inside Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 13 008-015 016-023 Green 024-031 Yellow 032-039 Blue 040-047 Purple Color 048-055 Cyan 056-063 White 064-111 Single color switch 112-159 Multiple colors skip 160-207 Multiple colors move 208-255 Strobe Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...

  • Page 14: Norme Di Sicurezza

    NORME DI SICUREZZA Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 15 L’apparecchio deve essere collegato solo al tipo di alimentazione descritto nelle istruzioni d’uso o segnalato sull’apparecchio. Il prodotto deve essere alimentato con tensione 230V 50-60Hz. Per evitare il danneggiamento del cavo d’alimentazione dell’apparato, assicurarsi che questo non venga calpestato o schiacciato da oggetti pesanti. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 16 Attua le indicazioni e le prescrizioni fornite in sede di installazione del sistema dal TSL e dal Servizio Sicurezza; Predispone le misure di prevenzione e protezione necessarie. Cura l’osservanza delle norme. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 17  Si prende cura della rimozione del comando a chiave quando cessa l’utilizzo di laser di clas- se 3B o 4. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 18  Provvede a contenere le conseguenze di eventuali incidenti ed avvisare immediatamente il Re- sponsabile o il Direttore della Struttura. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 19 Di tutti i sistemi laser deve essere nota la classe. La classificazione è certificata dal costruttore ovvero, se si tratta di sorgente prototipo, dal Responsabile ed è riportata mediante targhette informative sul sistema. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 20 Diciture delle targhette indicatrici e di avvertimento L'apparecchio deve essere corredato dalle seguenti targhette: Targhetta generica di segnalazione radiazioni laser:* Targhetta di segnalazione classificazione laser:* Targhetta di segnalazione radiazione laser all'apertura per manutenzione o riparazione:* Targhetta di segnalazione apertura laser:* Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 21 Targhetta di segnalazione potenza laser: *= Obbligatorie Montaggio in sicurezza (Immagini): Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 22 Si devono evitare riflessi involontari.  Il funzionamento di un laser di classe 4 e 3B è consentito solo se controllato da un operatore qualificato.  Per impedire l’utilizzo non autorizzato servirsi dell’interruttore a chiave. Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...

  • Page 23: Importanti Norme Di Sicurezza

    - L’apparecchio è caduto, o il corpo è danneggiato. IMPORTANTI NORME DI SICUREZZA Non installare, collegare o sconnettere l’alimentazione quando l’apparato è acceso. Se si avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e sconnettere il cavo Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...

  • Page 24: Garanzie E Resi

    Sono esclusi dalla garanzia difetti causati da uso improprio o manomissione. La Garanzia del prodotto decade nel caso di: ispezione o manomissione da parte del cliente o del centro assistenza non autorizzato, modifiche apportarte al prodotto da parte del cliente, danni Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 25 Il centro assistenza provvederà quindi alla sostituzione o riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità. Per ulteriori informazioni : www.Atomic4Dj.Com Atomic4Dj Laser 3D-S RGB – www.Atomic4Dj.com...
  • Page 26 Product Code : 70532 Product Name: Laser Atomic4dj 3D-S RGB The product is determined for commercial disposal. The product mentioned above is in conformity with norm-setting regulations: Directive EP and C No.:2004/108/EC EN 55015:2006+A1:2007+A2:2009 EN 61547:2009 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2008 Directive EP and C No.:2006/95/EC...
