Operating Instructions | Instrucciones de funcionamiento
Sartorius Wireless Communication Interfaces
Radioenlaces Sartorius para la comunicación inalámbrica
Models: YBT01, YDO01C-BT (Option B2) |
Modelos: YBT01, YDO01C-BT (opción B2)
98647-003-54

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the YBT01, YDO01C-BT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Sartorius YBT01, YDO01C-BT

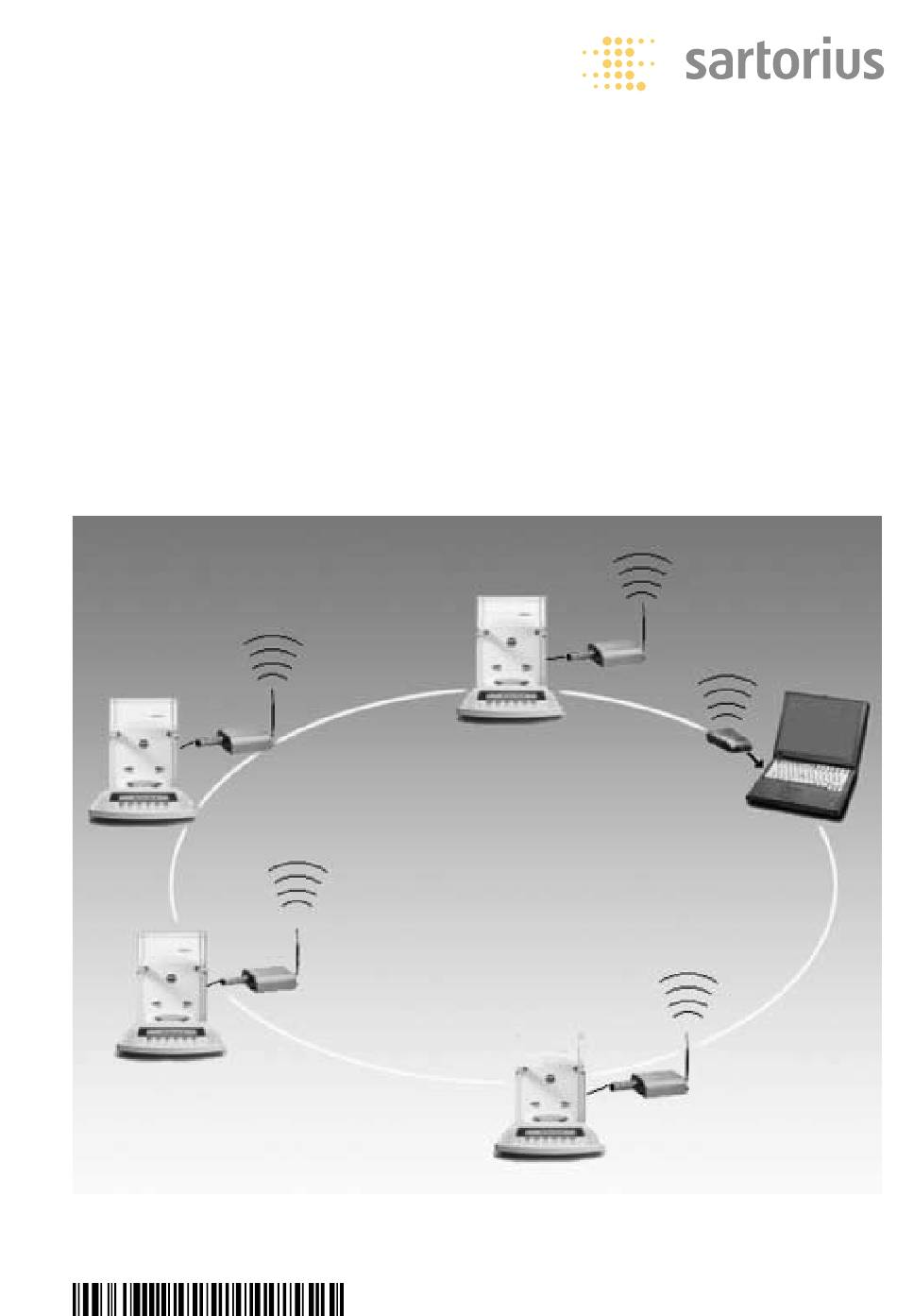

  • Page 1 Operating Instructions | Instrucciones de funcionamiento Sartorius Wireless Communication Interfaces Radioenlaces Sartorius para la comunicación inalámbrica Models: YBT01, YDO01C-BT (Option B2) | Modelos: YBT01, YDO01C-BT (opción B2) 98647-003-54...
  • Page 2 English – page 3 Español – página 42...

  • Page 3: Table Of Contents

    Contents Intended Use 3 Intended Use The wireless interface from Sartorius 4 Warnings and Safety enables wireless data communication, Precautions using Bluetooth® wireless technology, 7 Getting Started between a measuring instrument and 11 Installing the YBT01 a remote device. This remote device may...

  • Page 4: Warnings And Safety Precautions

    The software products from the various Bluetooth® SIG, Inc. and any use of manufacturers may not be changed, such marks by Sartorius is under license. reverse engineered, or modified through Other trademarks and trade names are assimilation. The purchaser/end user those of their respective owners.
  • Page 5 Do not expose the equipment to If you need assistance, contact your aggressive chemical vapors or to extreme Sartorius dealer or the Sartorius Service temperatures, moisture, shocks, or Center. vibration. The allowable operating § Have the equipment inspected by...
  • Page 6 Installation Proceed with extreme caution when using pre-wired RS-232 connecting cables, as the pin assignments may not be compatible with Sartorius equipment. - The operator shall be solely responsible for any damage or injuries that occur when using cables not supplied by Sartorius.

  • Page 7: Getting Started

    Getting Started Storage and Shipping Conditions Do not expose the YBT01 or YDO01C-BT (Option B2) to extreme temperatures, shocks, vibration or moisture. Unpacking the Equipment § After unpacking the equipment, check it immediately for any visible sign of damage result- ing from rough handling during shipment.
  • Page 8 Equipment Supplied for YDO01C-BT (Option B2) – YDO01C-BT (RS-232 adapter) – Connecting cable – Angle plug – Antenna – Seal – Nut (1) – 2 printed circuit boards (PCBs) – Packaging (not with factory-installed Option B2) – Plastic bag (not with factory-installed Option B2) –...
  • Page 9 The weighing instrument models suit- – Parity: able for wireless data communication – Stop bits: use either the SBI (Sartorius Balance – Data bits: Interface) or the XBPI (Xtended Balance Protocol Interface) data transfer proto- col. Which protocol is used in your...
  • Page 10 The model YBT01 Bluetooth® RS-232 BT (Option B2) with factory-set para- adapter is designed for data transfer meters, configure the weighing instru- with Sartorius industry scales of the fol- ment as follows: lowing series: SBI parameters: - Combics (CISL… models) (indicators and –...

  • Page 11: Installing The Ybt01

    Installing the YBT01 If you wish to install the YBT01 on the wall, attach the enclosed bracket for wall mounting before proceeding with the following instructions (see “Installing the Bracket for Wall Mounting,” below). Installing the YBT01 § Connect the threaded angle plug (SMA adapter) to the jack on the back of the YBT01 transmitter §...
  • Page 12 § Use an open-ended wrench (8 mm) to tighten the antenna carefully § Connect the cable (RS-232) to the threaded jack on the front of the YBT01 § Connect the other end of the cable to the RS-232 data interface on the weighing instrument and tighten the screws on the connector §...
  • Page 13 Installing the Bracket for Wall Mounting § Remove the bracket and screws from the packaging § Remove the two screws nearest the antenna jack on the YBT01. Save these two screws; e.g., in the plastic bag supplied. § Use the screws supplied with the bracket to attach the bracket to the YBT01 (see illustration)
  • Page 14 § Mount the YBT01 on the wall § Alternatively, you can install the antenna without the angle plug. To do this, connect the antenna directly to the jack on the YBT01. § Use an open-ended wrench (8 mm) to tighten the antenna carefully.

  • Page 15: Installing The Ydo01C-Bt (Option B2)

    Installing the YDO01C-BT (Option B2) Because the installation of the YDO01C-BT (Option B2) entails opening the indicator housing, it must be performed by a technician with relevant training (i.e., a service technician). Failure to observe the applicable restrictions and regulations when opening the indicator housing will result in forfeiture of all claims under the manufacturer’s warranty.
  • Page 16 § Attach the antenna cable to the threaded connector on the YDO01C-BT adapter § Close the indicator housing § Affix the enclosed ID label to the rear panel of the indicator as shown: Affix the warning label to the side panel of the indicator next to the CE marking:...

  • Page 17: Establishing Data Connections

    Establishing Data Connections between the YBT01 or YDO01C-BT (Option B2) and the F8T001v2 or F8T012 from Belkin Corporation Note: Installing F8T001v2 or F8T012 Up to four connections can be used § Install F8T001v2 or F8T012 in accor- simultaneously. dance with the installation instructions provided on the CD.
  • Page 18 § Enter a name for the computer; e.g., the name already assigned by the network § Select the computer type from the list; e.g., “Laptop” § Click on [Next] to continue. > The “Initial Bluetooth Configuration Wizard” screen is shown again, with a different message than shown on the first screen.
  • Page 19 Note: The factory-set (default) PIN for the YBT01 and the YDO01C-BT is 0000. You can have the Sartorius Service department change this number, if desired. § Click on the “Notifications” tab. > This opens the Notifications page.
  • Page 20 § Activate/deactivate the checkboxes and edit the input field as desired to define the manner of notification given when a connection is established. Note: Click on the [Browse] button to search for a different audio file. Click on the [ ] button to play the audio file. §...
  • Page 21 § Click on the [Finish] button to conclude the initial configuration of your Bluetooth environment. > The basic Bluetooth® configuration is now completed.
  • Page 22 Establishing a Connection Configuring the Virtual Serial COM Ports Note: Configuration of multiple virtual COM ports is required only if you wish to use more than one connection at a time. Once you have configured the COM ports your settings are saved; you do not need to configure the ports again the next time you open “My Bluetooth Places”...
  • Page 23 § Click on the “Client Applications” tab. § Click on “Bluetooth Serial Port” to select it. § Click on the [Properties] button. > Windows installs a virtual COM port for the application automatically. The name of the COM port is assigned automati- cally (in this example, COM4).
  • Page 24 § Edit the name of the Bluetooth port in the input field, if desired. § Select the “Secure Connection” option to require input of a PIN for authentica- tion before a connection can be made on this port. § Click on the [OK] button to confirm the settings for the selected COM port.
  • Page 25 § Edit the name of the Bluetooth port in the input field, if desired. § Select the “Secure Connection” option to require input of a PIN for authentication before a connection can be made on this port. § Click on the [OK] button to confirm the settings for the selected COM port.
  • Page 26 Connecting to other Bluetooth Devices Search for and identify devices within range of the Bluetooth USB adapter. § Open the “Bluetooth” menu. § Select the “Search for Devices” item from the “Bluetooth” menu. > The program searches for devices that are equipped with Bluetooth®...
  • Page 27 Note: If more than one device is detected with the same name, the devices cannot be unambigu- ously identified from the device names. For clear identification, you need to check the Device Properties for the device address and compare this number with the ID numbers printed on each device.
  • Page 28 Searching for Available Services on the Remote Device § Select the remote device and then right-click on it to open the popup menu. § Select the “Discover Available Services” menu item. > The services available on the remote device are listed.
  • Page 29 Note: The next time you start “My Bluetooth Places” you can use this shortcut to establish the connection, without hav- ing to search for the remote device and detect its services. To establish a con- nection using the shortcut, make sure the remote device is switched on and is within range of the Bluetooth USB adapter.
  • Page 30 § Open the “View” menu. § Open the “Go To” submenu from the “View” menu. § Select the “My Bluetooth Places” menu item from the “Go To” submenu. > The “My Bluetooth Places” window opens. The shortcuts you have created are shown in the window pane on the right.
  • Page 31 § Edit the name of the shortcut in the input field, if desired. Select the “Secure Connection” option to require input of a PIN for authentication before a connection can be made using this shortcut. § Select the desired COM port from the list.
  • Page 32 [OK] to confirm. Note: The factory-set (default) PIN for the YBT01 and the YDO01C-BT (Option B2) is 0000. You can have the Sartorius Service department change this number, if desired. > A message window opens. The message provides information on the configura- tion of the active port.
  • Page 33 § Click on [OK] to close the message window. Note: If the active connection is not used by any application within approx. 2 minutes, it is closed down automatically. When the applica- tion using this connection is closed down, the connection is closed down automatically as well.
  • Page 34 Click on the [Properties] button to open the “Bluetooth Properties” window. The proper- ties cannot be edited while the connection is active. Click on the [Disconnect] button to close down the connection. § Click on the [Close] button to close the “Bluetooth Connection Status”...

  • Page 35: Care And Maintenance

    Care and Maintenance Service Cleaning Regular servicing by a Sartorius techni- Handle the YBT01 and YDO01C- cian will ensure continuous correct BT/Option B2 wireless interfaces with functioning of your wireless interface. care. Sartorius offers service contracts with Make sure no liquid enters the equip- regular maintenance intervals ranging ment housing.
  • Page 36 Recycling The packaging protects the equipment from damage during transport. After successful installation of the equipment, you should return this packaging for recycling. For information on recycling options, including recycling of used equipment, contact your municipal waste disposal center or local recycling depot.

  • Page 37: Specifications

    Specifications YBT01 Transmit power In acc. with Class 1 Specification Bluetooth® V1.1 Profiles supported Serial port profile Data transmission speed 1200 to 115,200 bit/s Operating temperature range 0°C to +40°C (+32°F to +104°F) Type of IP protection IP65 Dimensions (D + W + H) 121 mm + 84 mm + 32 mm (without connecting cable, antenna and bracket for wall mounting)

  • Page 38: Certificates

    Certificates...
  • Page 42 Contenido Uso previsto 42 Uso previsto Los radioenlaces Sartorius permiten una 43 Advertencias de seguridad comunicación de datos inalámbrica 46 Puesta en marcha basada en la tecnología Bluetooth®, 50 Montaje de YBT01 entre un aparato de medida y un apara- 54 Montaje de YDO01C-BT (opción...

  • Page 43: Advertencias De Seguridad

    USB Bluetooth® F8T001v2 y F8T012 son adquirible en Sartorius En caso de producirse algún problema AG bajo el nombre YBT02. Sartorius, no con el software suministrado, rogamos obstante, se reserva el derecho de utili- comunicarse con el proveedor. La firma zar adaptadores de otros fabricantes, Sartorius AG está...
  • Page 44 (excepto pertinentes locales. la realizada por personal autorizado de Sartorius) significa la pérdida de todos En Francia, el aparato debe usarse sólo los derechos de garantía. ¡Utilizar exclu- en el interior de edificios o espacios sivamente piezas de repuesto originales cerrados.
  • Page 45 Cuidado al utilizar cables conectores RS232 de otros fabricantes: ¡las asignaciones de pines no son, por lo general, apropiadas para los aparatos Sartorius! – Por cables no suministrados por Sartorius se respon- sabiliza el usuario mismo. Si el aparato o el cable de red presentan daños visi- bles, separar la alimentación de tensión y asegurar el...

  • Page 46: Puesta En Marcha

    Puesta en marcha Condiciones de almacenamiento y transporte YBT01, o bien YDO01C-BT (opción B2) no deben ser expuestos a temperaturas extremas, choques, vibra- ciones o humedad. Desembalar § Controlar de inmediato las piezas al desembalar, para detectar posibles daños visibles exteriormente. $ En caso de daños: ver en el capítulo “Cuidado y mantenimiento”...
  • Page 47 B2) están construidos de manera que, bajo condicio- nes de uso normales, permitan un funcionamiento fiable. El equipo trabaja con exactitud y rapidez, si para los radioenlaces YBT01, YDO01C-BT (opción B2) se ha seleccionado el lugar de instalación apropiado. – Instalar los radioenlaces de manera que se garantice °C...
  • Page 48 Sartorius ofrece dos pro- XBPI opera en general con la siguiente gramas: – WinScale configuración de interfaz: –...
  • Page 49 El adaptador YBT01 Bluetooth® RS232 cio técnico, según los parámetros espe- es apropiado para la serie de balanzas cíficos del cliente. de laboratorio Premium de Sartorius, para la transferencia de datos: Configuración de báscula al utilizar SBI – GENIUS (modelos ME) o XBPI y un YDO01C-BT (opción B2)

  • Page 50: Montaje De Ybt01

    Montaje de YBT01 Si YBT01 tiene que montarse en una pared, instalar primeramente el soporte de pared suministrado (ver en el capítulo: Montaje del soporte de pared). Montaje de YBT01 § Atornillar el adaptador angular (serie: conector enchufable SMA) en el lado posterior del transmisor. §...
  • Page 51 § Apretar cuidadosamente la antena con llave de boca (ancho de llave 8). § Atornillar el cable conector (RS232) en el lado anterior de YBT01. § Insertar el cable conector a la interfaz de datos de la báscula (RS232), y apretar los tornillos de seguro. §...
  • Page 52 Montaje del soporte de pared § Sacar el soporte de pared y los tornillos del embalaje. § Sacar ambos tornillos más cercanos a la conexión de antena del YBT01 y conservarlos en la bolsita respectiva. § Montar el soporte de pared, utilizando los tornillos adjuntados (ver ilustración).
  • Page 53 § Montar YBT01 en la pared. § La antena también puede montarse directamente, sin adaptador angular. Colocar la antena vertical- mente. Conservar el adaptador angular. § Apretar la antena cuidadosamente con llave de boca (ancho de llave 8)

  • Page 54: Montaje De Ydo01C-Bt (Opción B2)

    Montaje de YDO01C-BT (opción B2) La instalación de YDO01C-BT (opción B2) ha de ser realizada sólo por un especialista correspondien- temente cualificado (técnico de servicio), debido a que el aparato tiene que ser abierto. Si el aparato es montado incorrectamente, se invalidan los derechos de garantía.
  • Page 55 § Atornillar el cable de antena en el adaptador § Volver a cerrar el aparato. § Poner las placas identificatorias suministradas: En el lado posterior del aparato. En el lado del aparato, como complemento de la placa identificatoria.

  • Page 56: Crear Comunicación De Datos

    Crear comunicación de datos entre YBT01 o YDO01C-BT (opción B2) y un F8T001v2 ó F8T012 de la firma Belkin Corporation Advertencia: Instalación de F8T001 v. 2 ó F8T012 ¡Pueden existir cuatro conexiones al mismo § Instalar F8T001 v. 2 ó F8T012 según las tiempo, como máximo! instrucciones de instalación adjuntas Advertencia:...
  • Page 57 § Entrar nombre de ordenador, p. ej.: (aceptar nombre de ordenador desde la dirección de red) § Seleccionar nombre de equipo, p. ej. equipo portátil § Pulsar botón [Siguiente] > Aparece el cuadro de diálogo „Asistente de configuración inicial Bluetooth“ §...
  • Page 58 PIN para el emparejamiento. Advertencia: PIN de YBT01 y de YDO01C-BT es un ajuste de fábrica: 0000. A petición, el servicio técnico Sartorius puede ajustar otro PIN. § En la tarjeta de registro: cliquear „Notificaciones“ > Aparece la tarjeta de registro:...
  • Page 59 § Ajustar el tipo deseado de aviso, al reali- zar el atajo a través del aparato remoto, con la ayuda de las casillas de control y de la casilla de editar. Advertencia: Con el botón [Examinar] puede seleccionarse otro archivo de audio. Pulsando el botón [ ] puede activarse el archivo de audio.
  • Page 60 § Para finalizar el asistente de configura- ción Bluetooth pulsar el botón [Finalizar]. > La configuración básica Bluetooth® ha finalizado.
  • Page 61 Crear atajos Configuración de las interfaces seriales virtuales (puertos COM) Advertencia: La configuración de varios puertos virtuales COM tiene que realizarse solamente si se utilizan varias conexiones al mismo tiempo. Si estos puertos COM están configurados, no tienen que configurarse otra vez al reiniciarse „Mis sitios de Bluetooth“ u ordenador. Los ajustes se mantienen.
  • Page 62 § Confirmar tarjeta de registro: „Aplicaciones cliente“ § Nombre de la aplicación: marcar cliqueando „Puerto de serie Bluetooth“ § Pulsar el botón [Propiedades...] > Windows instala automáticamente un puerto virtual COM para la aplicación. El nombre del puerto COM se asigna automáticamente (aquí...
  • Page 63 § En caso dado: modificar el nombre de puerto Bluetooth en la casilla de editar § Con las casillas de control: seleccionar „Conexión segura“, si ha de realizarse una autenticación por solicitud de código PIN al conectar a través de puerto COM §...
  • Page 64 § En caso dado, modificar nombre del puerto Bluetooth en la casilla de editar § Con las casillas de control: seleccionar „Conexión segura“, si ha de realizarse una autenticación por solicitud de código PIN al conectar a través de puerto COM indicado. §...
  • Page 65 Conectar con otros aparatos Bluetooth Buscar e identificar aparatos dentro del alcan- ce de los adaptadores USB Bluetooth. § En la barra de menú, pulsar [Bluetooth] § Dentro del menú [Bluetooth] seleccionar la superficie [Buscar dispositivos]. > Se buscan todos los aparatos equipados con la tecnología de enlace Bluetooth®...
  • Page 66 Advertencia: Con varios aparatos del mismo nombre no es posible una identificación clara respecto al nombre del aparato remoto. Para esto, tiene que determinarse claramente el número de identificación y compararse con el número identificativo del aparato remoto. El número de identificación de YBT01 se encuentra en la placa de características fijado en la base del aparato.
  • Page 67 Detectar servicios disponibles del aparato remoto § Volver a marcar el aparato cliqueando con la tecla izquierda de ratón y cliquear con la tecla derecha de ratón, para abrir el menú específi- co de aparato. § Seleccionar ítem de menú [Detectar servicios disponibles].
  • Page 68 Advertencia: Con un reinicio de „Mis sitios de Bluetooth“ puede iniciarse una cone- xión a través de este atajo, sin tener que buscar previamente el aparato remoto y determinar los servicio respectivos. Para iniciar una conexión a través del atajo, el aparato remoto tiene que estar encendido y encontrarse dentro del alcance del adaptador USB Bluetooth.
  • Page 69 § Seleccionar [Ver] en la barra de menú. § En el menú [Ver] seleccionar el subme- nú [Ir a] § En el submenú [Ir a] seleccionar [Mis sitios de Bluetooth]. > Aparece la superficie de „Mis sitios de Bluetooth“. Dentro de la superficie se encuentran los atajos creados.
  • Page 70 § En caso dado, cambiar el nombre del atajo en la casilla de editar. Con las casillas de control: seleccionar „Conexión segura“, si ha de realizarse por solicitud de código PIN una autenticación al conectar. § Ajustar puerto COM deseado con ayuda de la casilla para seleccionar.
  • Page 71 El código PIN de YBT01 y de YDO01C- BT (opción B2) es un ajuste de fábrica: 0000. A petición, el servicio técnico Sartorius puede ajustar otro código PIN. > Aparece un mensaje. El mensaje informa sobre la conexión lista configurada y activa.
  • Page 72 § Confirmar y cerrar el mensaje activando el botón [Aceptar]. Advertencia: Si la conexión activa no es utilizada por una aplicación dentro de 2 minutos aprox., esta conexión finaliza automáticamente. Al cerrar una aplicación que ha utilizado esta conexión, la conexión finaliza también automáticamente. Control de la conexión Advertencia: La función para representar el estado de...
  • Page 73 Activando el botón [Propiedades] se abre el cuadro de diálogo: „Propiedades de Bluetooth“ y presenta las propiedades seleccionadas de la conexión. Las propiedades no pueden editarse con conexión activa. La activación del botón [desconectar] separa la conexión actual. § Con el botón [Cerrar] se cierra el cuadro de diálogo „Estado de la conexión Bluetooth“.

  • Page 74: Cuidado Y Mantenimiento

    Cuidado y mantenimiento Servicio Limpieza Un mantenimiento regular del aparato Los radioenlaces YBT01 e YDO01C-BT por técnicos de servicio Sartorius garan- (opción B2) han de ser tratados con tiza la continua fiabilidad de funciona- mucho cuidado. miento. Sartorius ofrece contratos de No debe penetrar líquido en el aparato.
  • Page 75 Eliminación de desechos El embalaje protege los productos Sartorius convenientemente contra los daños de transporte. El embalaje consta exclusivamente de materiales no nocivos para el medio ambiente, que como materia prima secundaria y valiosa debería eliminarse corres- pondientemente. Lo mismo es válido también para los aparatos en desuso.

  • Page 76: Especificaciones Técnicas

    Especificaciones técnicas YBT01 Potencia de emisión corresp. a la clase 1 Especificación Bluetooth® V1.1. Perfil apoyado Puerto serial Veloc. transmisión de datos 1200...115200 Bit/s Rango de temperatura 0...40°C Grado de protección IP IP65 Dimensiones (L + A + A) 121 mm + 84 mm + 32 mm (sin cable conector, antena y soporte de pared) YDO01C-BT (opción B2)

  • Page 77: Certificados

    Certificados...
  • Page 80 Sartorius AG Weender Landstrasse 94–108 37075 Goettingen, Germany Phone +49.551.308.0 Fax +49.551.308.3289 www.sartorius.com Copyright by Sartorius AG, Goettingen, Germany. All rights reserved. No part of this publication may be reprinted or translated in any form or by any means without the prior written permission of Sartorius AG.
