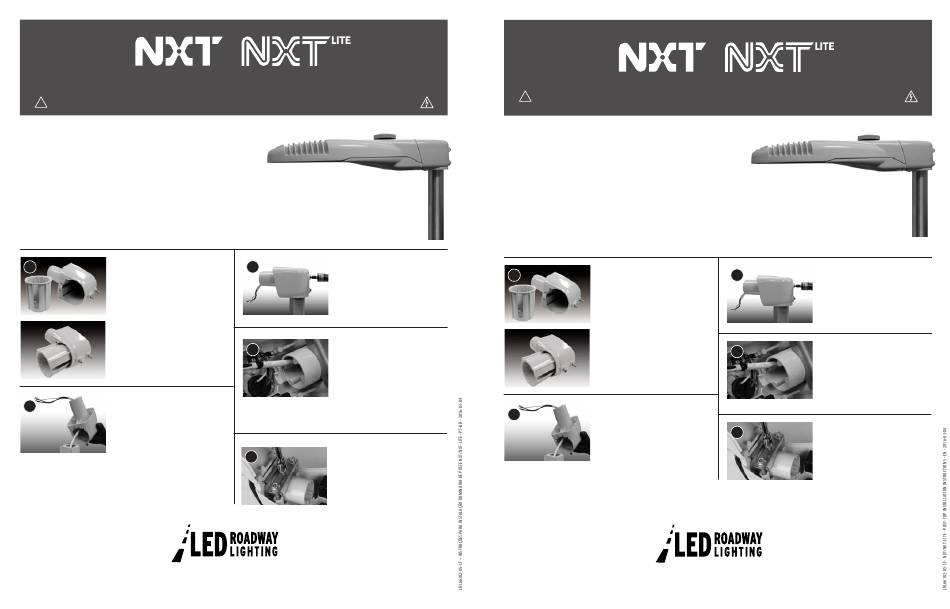

LED Roadway Lighting NXT SERIES Installation Instructions Manual

ATENÇÃO – RISCO DE CHOQUE –
DESCONECTE A ENERGIA ANTES DE FAZER QUALQUER SERVIÇO
!
INSTRUÇÕES PARA A INSTALAÇÃO: LUMINÁRIA DE POSTE DA SÉRIE NXT E NXT-LITE
IMPORTANTE: LEIA CUIDADOSAMENTE ANTES DE INSTALAR A LUMINÁRIA
DE MONTAGEM DE TOPO DE POSTE
GERAL: Após receber a luminária de montagem de topo de poste inspecione
- a cuidadosamente para detectar quaisquer danos.
SEGURANÇA: A luminária deve ter os fios colocados de acordo com o Código Elétrico Nacional, o Código de Segurança Elétrica Nacional e
quaisquer códigos e portarias locais aplicáveis. Aterramento apropriado é requerido para assegurar a segurança pessoal. Ë recomendado
proteção para sobrecarga de circuito. Todo trabalho deve ser feito por um eletricista qualificado. As instruções para instalação da luminária
devem ser fornecidas separadamente deste documento.
Remova o adaptador de suporte. Para
1
postes com 76 mm (3") diâmetro ex-
terno, descarte o adaptador de suporte
e aparafuse parcialmente o conjunto de
parafusos M10 x 16mm fornecidos. Para
postes tamanho 60mm (2,375") D.E.
(diâmetro externo), coloque o adapta-
dor no poste e aparafuse parcialmente o
conjunto de parafusos M10 x 25 mm na
luminária de poste.
Passe a alimentação da rede elétrica
2
através do suporte da luminária de poste,
depois deslize o suporte sobre o poste.
Aperte os parafusos até que fiquem
presos no poste.
Centro de Atendimento ao Cliente (8:00 AM – 4:30 PM, Hora Padrão do Atlântico)
Telefone: +1-855-667-1228 (Canadá e EUA) ou +1-902-667-1233 (Mundial) Email: support@ledroadwaylighting.com Website: support.ledroadwaylighting.com
Direcione o suporte como desejado e aperte
3
os conjunto de parafusos para 18,4 Nm
(14 ft-lb)
Instale as luminárias conforme as in-
4
struções de instalação. Quando usar a
montagem do topo do poste, ela deve
ser inserida o máximo possível dentro
da luminária, para se apoiar à +5 ° ou
0° no degrau de montagem. AVISO: Se o
topo do poste não estiver completamente
inserido, pode ocorrer danos na luminária
ou na braçadeira do topo do poste.
OPCIONAL: Insira o parafuso adicional no
5
orifício central da braçadeira. Aperte-o a
13.5 Nm (10 ft-lbs).
WARNING – RISK OF SHOCK – DISCONNECT POWER BEFORE SERVICING
!
INSTALLATION INSTRUCTIONS: NXT & NXT-LITE SERIES POST-TOP MOUNT
IMPORTANT: READ CAREFULLY BEFORE INSTALLING POST-TOP MOUNT.
GENERAL: Upon receipt of post-top mount thoroughly inspect for any damage.
SAFETY: The luminaire must be wired in accordance with the National Electrical
Code, National Electrical Safety Code and applicable local codes and ordinances.
Proper grounding is required to ensure personal safety. Overload circuit protection is
recommended. All work should be done by a qualified service personnel. Installation
Instructions for the luminaire have been provided separately from this document.
Remove the bracket adaptor. For poles
1
with 3" O.D. (76 mm), discard the bracket
adaptor and partially thread the M10
x 16 mm set screws provided. For poles
sized 2.375" O.D. (60 mm), place the
adaptor onto the pole and partially
thread the M10 x 25 mm set screws into
the post-top mount.
Route the AC mains through the post
2
top bracket, then slip the bracket onto
the pole. Tighten set screws until snug
against pole.
Customer Service Centre (Hours: 8:00 AM – 4:30 PM, Atlantic Standard Time)
Phone: +1-855-667-1228 (Canada & USA) or +1-902-667-1233 (Worldwide) Email: support@ledroadwaylighting.com Website: support.ledroadwaylighting.com
Orient bracket as desired and tighten set
3
screws to 14 ft-lb (18.4 Nm).
Install fixture as per luminaire installation
4
instructions. When using post-top mount,
it should be inserted as far as possible
into the luminaire, to rest on either +5 °
or 0° mounting step. WARNING: If post top
is not fully inserted, damage to post top
bracket or luminaire could occur.
OPTIONAL: Thread additional bolt into
5
centre hole of clamp. Tighten to 10 ft-lbs
(13.5 Nm).
