Vivax NOK-2655 User Manual

----- INSTALACIJA -----
8
40
3
40
Olovka
• Postavite držač nosača
vertikalno, na za to predviđen i
odgovarajući zid kao na slici, a
zatim označite olovkom gdje će
se izbušiti rupe u zidu.
3
C
D
E
UPOZORENJE
!
1. Molimo zamolite ovlaštenu i stručnu osobu da postavlja nosač.
Neadekvatna montaža može uzrokovati pad LCD televizora, a
samim time i ozljede osoba, te oštećenje samog uređaja.
2. Zid na koji se montira nosač mora biti čvrst i stabilan, betonski
zid, zid od čvrste opeke ili zid slične čvrstine kako bi mogao
podnijeti težinu nosača i samog televizora.
3. Ne montirajte na zid nikakvu drugu opremu osim navedenog
nosača. Ovaj nosač je dizajniran za PLASMA/LCD uređaje u
rasponu veličina od 26" do 55" sa maksimalnim težinskim
opterećenjem do 30 kg. Mogu se pojaviti opasne situacije
ukoliko je nosač opterećen prevelikom težinom, uključujući i
pad uređaja sa nosača.
4. Koristite libelu tijekom ugradnje i postavljanja nosača.
Provjerite da li je zid na koji montirate TV nosač okomit i ravan.
5. Provjerite prostor prije
pokrivanje pogleda na važne informacije (npr. informacijski
promet) iza panela.
6. Provjerite da li ima dovoljno prostora za montažu, zakretanje i
nagib PLAZMA/LCD televizora nakon montaže na nosače.
7. Nemojte uklanjajti vijke na nosaču nakon montaže televizora. Ne
rastavljajte i ne radite preinake na nosačima nakon montaže
televizora.
8. Provjerite da li su vijci dovoljno jako zategnuti i da li se nalaze
na predviđenim mjestima na nosaču.
9. Nakon pravilne montaže TV nosača, propisano osigurajte
kabele. Provjerite da kabel za napajanje nije nategnut,
prikljuešten ili oštećen.
10. Ne montirajte nosače na mjesta izložena vlazi, prašini, dimu,
pari ili na mjesta na koja često utječu vibracije. Primjer za
neadekvatnu montažu su prostor direktno ispod klima uređaja,
u blizini štednjaka, ovlaživača zraka itd. U suprotnom, može
doći do strujnog udara ili požara.
11. Za održavanje i redovnu
kontaktirajte za to ovlaštene servisne osobe i montažere.
Povremeno je potrebno podmazivanje određenih dijelova kako
bi nosač ispravno funkcionirao. Ne koristite prekomjernu silu
prilikom čišćenja i održavanja proizvoda.
A
B
B
A
• Izbušite rupe u zidu veličine 8 sa
bušilicom na prijašnje označena
mjesta. Dubina rupe bi trebala biti
najmanje 60mm.
• Koristite vijke A i B dio kako bi
montirali držač za LCD TV na zid.
M8x30
montiranja držača, izbjegavajte
provjeru ispravnosti nosača
1
8x38
ST6x35
1
1
1
TV
2

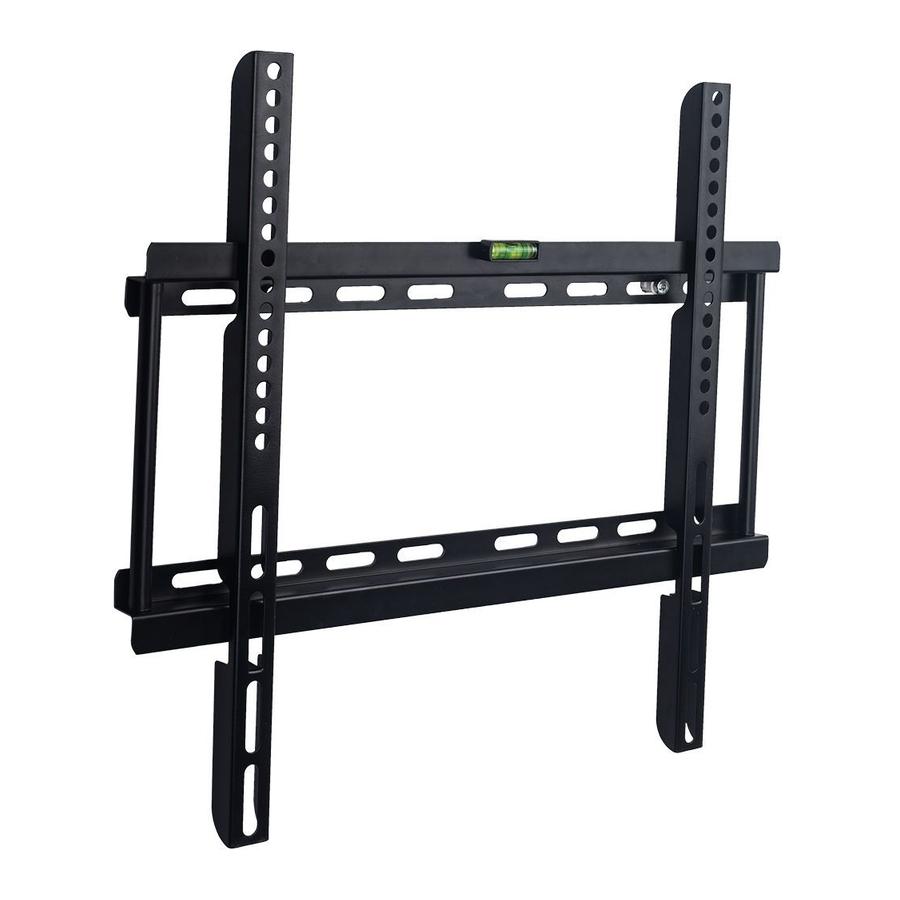

LED/LCD TV NOSAČ
MODEL: NOK-2655
26"-55"
66cm-140cm
----- INSTALACIJA -----
Zid
M5x45
Odvijač
30kg
MAX
HR
