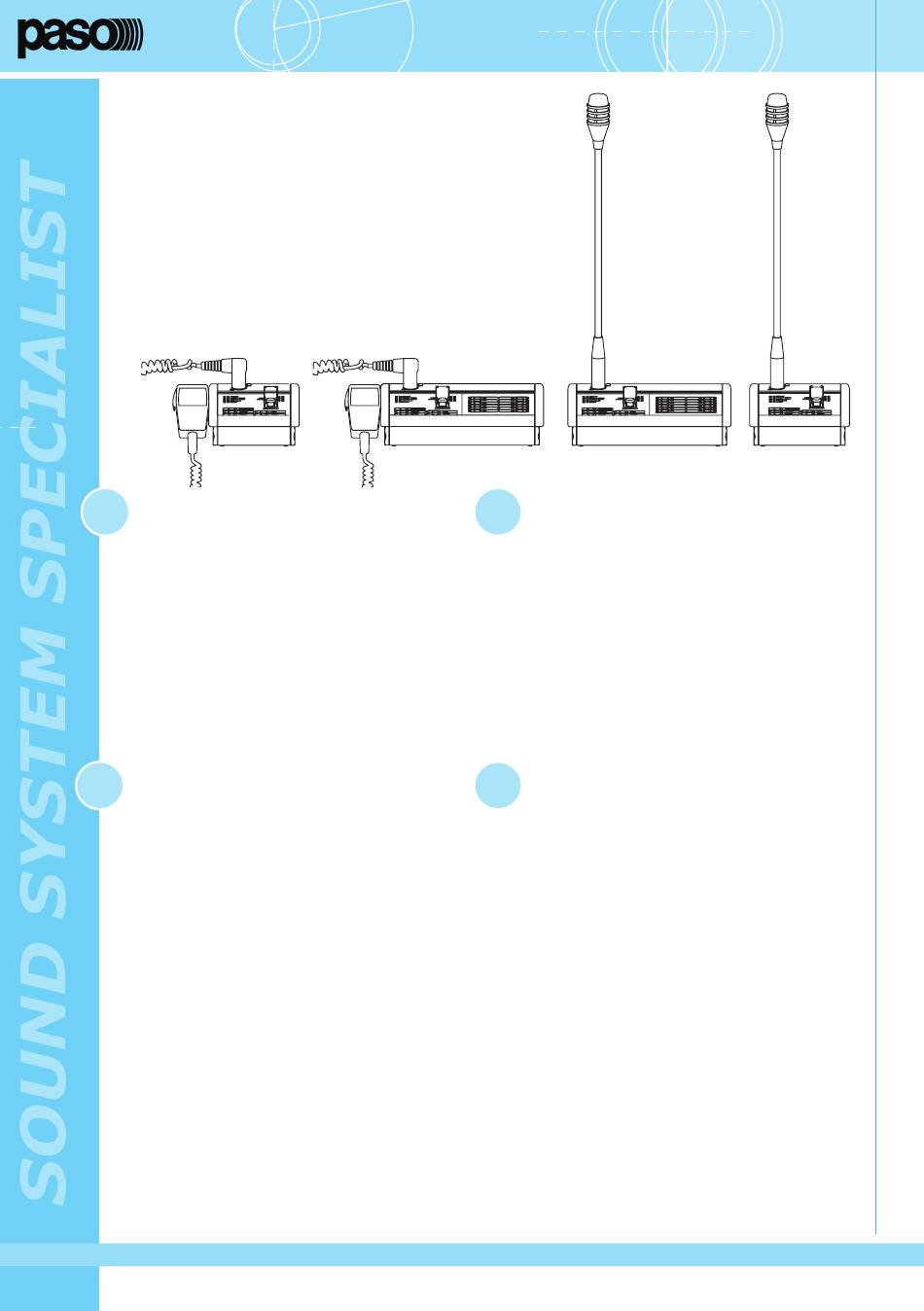

PMB132-V
PMB132/12-V
Basi microfoniche remote
per chiamate d'emergenza
Remote microphone stations
for emergency calls
INTRODUZIONE
Nel ringraziarVi per aver scelto un prodotto PASO,
vogliamo ricordarVi che la nostra azienda opera con
sistema di qualità certificato. Tutti i nostri prodotti
vengono pertanto controllati in ogni fase della
produzione per garantirVi la piena soddisfazione
del Vostro acquisto. Per ogni evenienza la garanzia
coprirà, nel periodo di validità, eventuali difetti
di fabbricazione. Vi raccomandiamo di leggere
attentamente le seguenti istruzioni d'uso per sfruttare
appieno le prestazioni offerte da questo prodotto e per
evitare eventuali problemi.
INDICE DEI CONTENUTI
1. Descrizione generale ............................................ 2
1.1 Riferimenti numerati ............................................ 2
2. Connessioni .......................................................... 3
2.1 Dimensionamento ................................................ 3
3. Uso ........................................................................ 4
3.1 Attivazione dell'emergenza manuale .................... 4
3.2 Invio di messaggi d'emergenza in vivavoce .......... 5
3.4 Chiamate broadcast .............................................. 5
3.5 Selezione zone (solo PMB132/12-V)..................... 6
3.6 Funzione AUX ....................................................... 7
3.7 Funzione RESET/ACK ............................................. 7
4. Impostazioni ......................................................... 8
4.1 Indirizzo ................................................................ 8
4.2 Priorità .................................................................. 9
4.3 P.T.T. Toggle.......................................................... 10
4.4 Sensibilità del microfono .................................... 10
4.5 Livello d'uscita .................................................... 11
4.6 Filtro LOW-CUT ................................................... 11
Dati tecnici ................................................................ 12
α
DATASHEET
Istruzioni per l'uso • Instructions for use
INTRODUCTION
While thanking you for having chosen a PASO product,
we would like to remind you that our company works
according to a certified Quality System. This means
that all our products are checked during every phase
of manufacturing in order to ensure that you will be
fully satisfied with your purchase. In any case, the
guarantee will cover any manufacturing flaws during
the guarantee period. We recommend that you read
the following instructions for use and follow them
carefully in order to exploit in full the performance of
this product and use it correctly.
TABLE OF CONTENTS
1. General description ............................................ 13
1.1 Numbered references ......................................... 13
2. Connections ........................................................ 14
2.1 Sizing ................................................................... 14
3. Use ...................................................................... 15
3.1 Manual emergency activation ............................. 15
3.2 Sending live emergency messages ..................... 16
3.4 Broadcast calls .................................................... 16
3.5 Zone selection (PMB132/12-V only) ................... 17
3.6 AUX function ....................................................... 18
3.7 RESET/ACK function ............................................ 18
4. Settings ............................................................... 19
4.1 Address ............................................................... 19
4.2 Priority ................................................................ 20
4.3 P.T.T. Toggle.......................................................... 21
4.4 Microphone sensitivity ....................................... 21
4.5 Output level ........................................................ 22
4.6 LOW-CUT filter .................................................... 22
Technical data ........................................................... 23
Advertisement
Table of Contents
Related Manuals for Paso PMB132-V
Summary of Contents for Paso PMB132-V
-
Page 1: Table Of Contents
Remote microphone stations for emergency calls INTRODUZIONE INTRODUCTION While thanking you for having chosen a PASO product, Nel ringraziarVi per aver scelto un prodotto PASO, we would like to remind you that our company works vogliamo ricordarVi che la nostra azienda opera con according to a certified Quality System. This means sistema di qualità... -
Page 2: Descrizione Generale
Le postazioni remote, espressamente realizzate per il sistema PA8506-V, sono di due tipologie: la postazione PMB132-V permette di effettuare la sola chiamata generale; in caso si vogliano inviare i messaggi d’allarme in zone distinte, sarà... -
Page 3: Connessioni
PMB132-V, PMB132/12-V CONNESSIONI Le postazioni PMB132-V e PMB132/12-V devono essere collegate alla presa ‘EMERGENCY UNITS’ del Sistema PA8506-V. È possibile collegare in cascata fino a 7 postazioni remote tramite le apposite prese IN/OUT (10), che possono essere utilizzate indifferentemente sia come ingresso che come uscita. Si dovrà prestare particolare attenzione all’attribuzione corretta degli indirizzi logici di ciascuna postazione (vedi paragrafo 4.1 “Indirizzo”, pag. -
Page 4: Uso
Le postazioni PMB132-V e PMB132/12-V sono dotate di una serie di LED atti a segnalare gli stati operativi del sistema. Di seguito vengono indicate nel dettaglio le corrispondenze LED/stato. Indica uno “Stato di guasto” generico nel sistema. FAULT Giallo Vedere menu FAULTS del PA8506-V per visualizzare gli elementi in guasto. -
Page 5: Invio Di Messaggi D'emergenza In Vivavoce
Dopo aver premuto il pulsante P.T.T., attendere lo spegnimento del led giallo BUSY, che lampeggia durante il tono di preavviso. • Le postazioni PMB132-V e PMB132/12-V, in modalità broadcast, avranno sempre priorità maggiore rispetto alle altre sorgenti broadcast e postazioni Serie PMB106-G/PMB112-G collegate al PA8506-V. -
Page 6: Selezione Zone (Solo Pmb132/12-V)
3.5 Selezione zone (solo PMB132/12-V) Il modello PMB132/12-V è dotato di una tastiera da utilizzare per la pre-selezione di una o più zone sulle quali inviare comunicazioni in vivavoce oppure inviare/resettare i messaggi pre-registrati. Ciascun tasto di selezione è corredato di tre led per l’indicazione dello stato della rispettiva zona: Stato Indicazione... -
Page 7: Funzione Aux
α PMB132-V, PMB132/12-V 3.6 Funzione AUX La funzione AUX può essere utilizzata per richiamare una combinazione specifica di messaggi/zone di diffusione precedentemente impostata sul PA8506-V. Per fare ciò, dopo essere entrati in modalità emergenza (fig. 3.1.1) premere il tasto AUX. Il led verde AUX si accenderà per confermare l’attivazione, il led rosso ALARM e quelli relativi alla tipologia di messaggio inviato (ALERT o EVAC) si accenderanno ad indicare l’allarme in corso. -
Page 8: Impostazioni
IMPOSTAZIONI 4.1 Indirizzo Ciascuna postazione dovrà avere un indirizzo univoco; per impostare questo indirizzo, è necessario premere simultaneamente per più di 3 secondi i tasti ALERT, EVAC e RESET/ACK. Quando il led RUN/SET termina di lampeggiare restando acceso in maniera fissa, rilasciare i tasti. Gli indirizzi a disposizione sono sette: da 1 a 7. Premendo il tasto EVAC., i led visualizzano l’attuale indirizzo impostato (default di fabbrica: 1). Per modificare l’indirizzo, tenere premuto il tasto EVAC. -
Page 9: Priorità
α PMB132-V, PMB132/12-V 4.2 Priorità Per impostare la priorità della postazione, è necessario premere simultaneamente per più di 3 secondi i tasti ALERT, EVAC e RESET/ACK. Quando il led RUN/SET termina di lampeggiare restando acceso in maniera fissa, rilasciare i tasti. I livelli di priorità a disposizione sono sette (da 8 = minima priorità a 14 = massima priorità). Premendo il tasto ALERT, i led visualizzano l’attuale livello di priorità impostato (default di fabbrica: 8). -
Page 10: P.t.t. Toggle
4.3 P.T.T. Toggle Per impostare la modalità a ritenuta ( toggle) del tasto P.T.T., è necessario premere simultaneamente per più di 3 secondi i tasti ALERT, EVAC e RESET/ACK. Quando il led RUN/SET termina di lampeggiare restando acceso in maniera fissa, rilasciare i tasti. Premendo il tasto RESET/ACK., i led visualizzano l’attuale impostazione (default di fabbrica: toggle OFF ). Per modificare lo stato del pulsante, tenere premuto il tasto RESET/ACK. e premere il tasto AUX (per attivare la modalità... -
Page 11: Livello D'uscita
α PMB132-V, PMB132/12-V 4.5 Livello d’uscita Per impostare il livello d’uscita, è necessario premere simultaneamente per più di 3 secondi i tasti ALERT, ed EVAC. Quando il led RUN/SET termina di lampeggiare restando acceso in maniera fissa, rilasciare i tasti. Tenendo premuto il tasto ALERT., premere AUX per aumentare il livello d’uscita oppure P.T.T. per diminuirlo. -
Page 12: Dati Tecnici
Nel continuo intento di migliorare i propri prodotti, la PASO S.p.A. si riserva il diritto di apportare modifiche ai disegni e alle caratteristiche tecniche in qualsiasi momento e senza alcun preavviso. -
Page 13: General Description
These remote stations, designed specifically for the PA8506-V system, are of two different types: the PMB132-V station enables a single All-Call to be made; if the alarm messages have to be sent to separate zones, on the other hand, it will be necessary to use the PMB132/12-V station, which enables a maximum of 12 zones to be selected. -
Page 14: Connections
CONNECTIONS PMB132-V and PMB132/12-V stations must be connected to the ‘EMERGENCY UNITS’ of the PA8506-V system. It is possible to connect up to 7 remote stations in cascade formation by means of the IN/OUT (10) sockets provided for this purpose, which can be used as inputs or outputs as required. Special attention must be paid to assigning correctly the logical addresses to each station (see point 4.1, “Address”, page 19). -
Page 15: Use
α PMB132-V, PMB132/12-V PMB132-V and PMB132/12-V stations are equipped with a set of LEDs for signalling the operating states of the system. Following are details of the LED’s and the corresponding statuses. This indicates a generic “failure status” within the system. -
Page 16: Sending Live Emergency Messages
After pressing the P.T.T. key, wait for the yellow BUSY LED to extinguish (it flashes while the chime tone is sounding). • In the broadcast mode, PMB132-V and PMB132/12-V stations will always have a higher priority than any other broadcasting sources and stations of the PMB106-G/PMB112-G range connected to the PA8506-V. -
Page 17: Zone Selection (Pmb132/12-V Only)
α PMB132-V, PMB132/12-V 3.5 Zone selection (PMB132/12-V only) The PMB132/12-V has a key pad to be used for pre-selecting one or more zones to which handsfree messages can be sent or pre- recorded messages can be sent/reset. Each key has three LEDs that indicate the status of the zone... -
Page 18: Aux Function
3.6 AUX function The AUX function can be used to call up a specific combination of messages/broadcasting zones set previously via the PA8506-V. To do this, enter the emergency mode (Fig. 3.1.1), then press the AUX key. The green AUX LED will light up to confirm activation. The red ALARM LED and those indicating the type of message sent (ALERT or EVAC) will light up to indicate the existing alarm. -
Page 19: Settings
α PMB132-V, PMB132/12-V SETTINGS Address Each station must have its own individual address. To set these addresses press the ALERT, EVAC and RESET/ACK keys simultaneously, holding them down for more than 3 seconds. When the RUN/SET LED stops flashing and remains steady ON, release the keys. There are 7 addresses at disposal, from 1 to 7. Press the EVAC. key. The LEDs will show the current address setting (factory default setting: 1). -
Page 20: Priority
4.2 Priority To set the priority of a station, it is necessary to press the keys ALERT, EVAC and RESET/ACK simultaneously for more than 3 seconds. When the RUN/SET LED stops flashing and remains steady ON, release the keys. There are seven priority levels at disposal (from 8 = lowest priority to 14 = highest priority). On pressing the ALERT key, the LEDs will indicate the current priority setting (default factory setting: 8). To change the priority, hold the ALERT key down and press AUX (to increase the number) or P.T.T. -
Page 21: P.t.t. Toggle
α PMB132-V, PMB132/12-V 4.3 P.T.T. Toggle To set the P.T.T. key in the toggle mode, press the ALERT, EVAC and RESET/ACK keys simultaneously and hold them down for more than 3 seconds. When the RUN/SET LED stops flashing and remains steady ON, release the keys. On pressing the RESET/ACK. key, the LEDs will show the current setting (default factory setting: toggle OFF ). -
Page 22: Output Level
4.5 Output level To set the output level, press the ALERT and EVAC keys simultaneously and hold them down for more than 3 seconds. When the RUN/SET LED stops flashing and remains steady ON, release the keys. Holding the ALERT key down, press AUX to increase the output level or P.T.T. to decrease it. The appropriate LEDs will flash to indicate that the adjustment is being made. Once the (minimum or maximum) limits have been reached, the LEDs will remain steady ON. -
Page 23: Technical Data
• Note • PASO S.p.A will not accept any liability for damage to property and/or persons arising out of incorrect use of the equipment or of procedures that do not comply with the instructions provided in this booklet. PASO S.p.A. strive to improve their products continuously, and therefore reserve the right to make changes to the drawings and technical specifications at any time and without notice. - Page 24 The warranty does not cover products that are improperly used or installed, mechanically damaged or damaged by liquids or the weather. If the product is found to be faulty, it must be sent to Paso free of charges for shipment and return.
