Nordic ID NUR-05WL2 Implementation Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
2013‐09‐27
NUR‐05WL2 Implementation Guide v1.1

















NUR‐05WL2 IMPLEMENTATION GUIDE










Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NUR-05WL2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Nordic ID NUR-05WL2

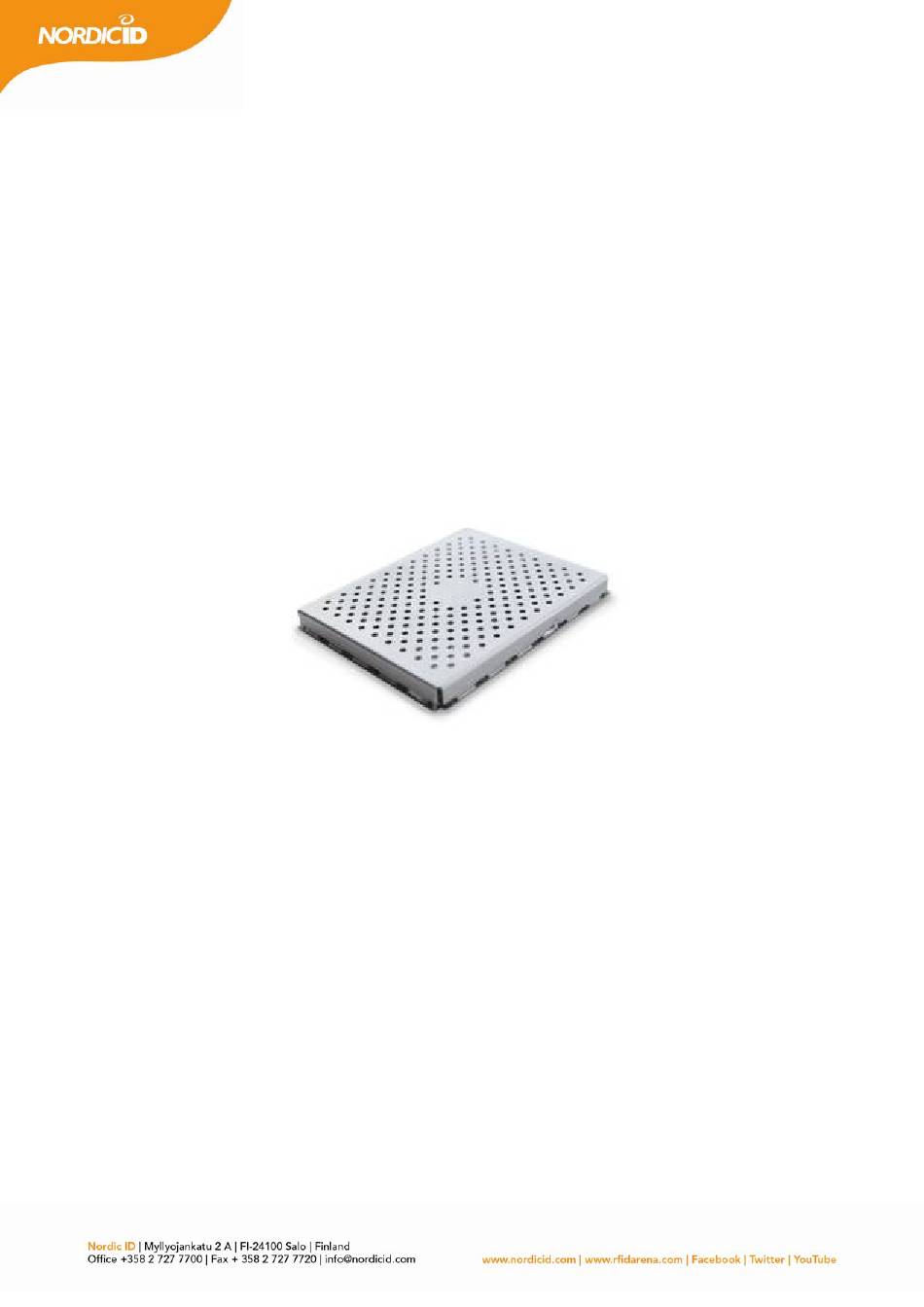

  • Page 1 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1                                    NUR‐05WL2 IMPLEMENTATION GUIDE                    ...
  • Page 2 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1            Change history    Version  Date  Author  Remarks  0.1  2.1.2013  Toni Heijari  initial version  0.2  6.3.2013  Toni Heijari  minor additions  0.3  4.4.2013  Toni Heijari  changed sections 1.3 and 4.1  1.0  12.6.2013  Toni Heijari  first released version  1.1  2.9.2013  Toni Heijari  Changed section 11.2 and 11.3       ...

  • Page 3: Table Of Contents

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1          Table of contents    GENERAL DESCRIPTION ......................... 5 Block diagram............................ 5 Key features ............................5 Typical application schematics......................6 ELECTRICAL CHARACTERISTICS........................7 Absolute maximum ratings ........................ 7 DC characteristics ..........................7 RF characteristics..........................7 Performance characteristics......................8 PIN ASSIGNMENTS ............................
  • Page 4 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    Channel scanner ..........................24 Received signal strength (RSSI) ..................... 24 DIMENSIONS ............................... 25 Mechanical dimensions ........................25 Land pattern ............................ 27 Paste stencil ............................ 28 Packing tray dimensions ......................... 29 10 SMT ASSEMBLY PROCESS AND THERMAL PROCESSING ................... 31 10.1 Storage conditions........................... 31 10.2 Soldering process..........................

  • Page 5: General Description

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      1 GENERAL DESCRIPTION   NUR‐05WL2  is  a  next  generation  compact  UHF  RFID  reader  /  writer  module.  It  is  compatible  with  ISO18000‐6C  (EPC  C1G2)  standard.  Module  fulfills  ETSI,  FCC  and  IC  radio  regulations.    It  is  also  compatible with DRM (dense reader mode) requirements. Maximum output power is +27dBm and it ...

  • Page 6: Typical Application Schematics

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    1.3 TYPICAL APPLICATION SCHEMATICS     Typical application schematic including: USB connection with ESD protection circuitry, 2 GPIO outputs  for LED indicators, GPIO trigger input, NUR‐05WL2 module and MMCX antenna connector.                   A simple application schematic.                                 ...

  • Page 7: Electrical Characteristics

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      2 ELECTRICAL CHARACTERISTICS  2.1 ABSOLUTE MAXIMUM RATINGS    Violating  these  values  may  cause  damage  to  the  module.  Also  correct  operation  is  not  guaranteed  if  operating outside these values. NUR‐05WL2 is ESD sensitive component so it must be handled with care.    Absolute maximum ratings  Value  Operating temperature  ‐20°C to +55°C  Storage temperature (package unopened)  ‐30°C to +85°C  Supply voltage and enable  +6.0V  GPIO pins  +4.0V  Other pins  +4.0V    2.2 DC CHARACTERISTICS ...

  • Page 8: Performance Characteristics

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      2.4 PERFORMANCE CHARACTERISTICS    The performance of the reader module is highly dependent on the test environment, reader antenna and  tag performance. Interferences from other radio sources operating in the same frequency may decrease the  performance.  Also  the  tag  antenna  and  the  tag  IC  may  have  significant  effect  on  the  values  presented  below. Also selected radio and inventory parameters have got a big influence to reading performance.    Typical values (VCC_3V6_IN = 3.6V @ +25°C)  Symbol  Parameter  Min  Typ  Max  Units  Typical reading distance with 5 dBi antenna  ‐  5  ‐  m  dist Typical reading rate ...

  • Page 9: Pin Assignments

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      3 PIN ASSIGNMENTS  3.1 PIN DESIGNATION  Through top view.      3.2 PIN MAPPING    Pin number  Signal name  Pin type  Description  1  RFU  Bidirectional  RFU (do not connect)  2  GPIO_5  Bidirectional  3.3V GPIO   3  GPIO_4  Bidirectional  3.3V GPIO   4  GPIO_3  Bidirectional  3.3V GPIO   5  GPIO_2  Bidirectional  3.3V GPIO   6  GPIO_1  Bidirectional ...

  • Page 10: Signal Description

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    12  USB_DET  Input  Used only for USB detection  13  VCC_3V3_OUT  Supply output  DNU (only for testing purposes)  14  MODULE_EN  Input  Driving high will enable the module  15  GND  Supply input  Ground  16  NC  Not connected  internally not connected  17  VCC_3V6_IN  Supply input  Supply voltage input  18  RFU  Bidirectional  RFU (do not connect)  19  RFU  Bidirectional  RFU (do not connect)  20  GND  Supply input  Ground  21  GND ...
  • Page 11 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    This pin is used for module UART input signal. Logic level is 3.3V. If UART is used for communication  the pin should be connected to the Host MCU serial TX port.   Signal name: TX                            Pin number(s): 9  This pin is used for module UART output signal. Logic level is 3.3V. If UART is used for communication  the pin should be connected to the Host MCU serial RX port.   Signal name: USB_DN            Pin number(s): 10  This pin is used as USB_D‐ device port. It is advised to use external ESD protection component if  connected to user accessible USB connector.   Signal name: USB_DP            Pin number(s): 11  This pin is used as USB_D+ device port. It is advised to use external ESD protection component if  connected to user accessible USB connector.   Signal name: USB_DET                                 Pin number(s): 12  This pin is only used for USB connection detection. It is advised to use external ESD protection  component if connected to user accessible USB connector. Current is not drawn from this input pin.   Signal name: VCC_3V3_OUT             Pin number(s): 13  This pin is connected to internal power regulator output. The pin is used for production testing and it  should not be used.  Signal name: MODULE_EN             Pin number(s): 14  Driving this pin to high will enable the NUR‐05WL2 module. It is internally connected to onboard  voltage regulator’s enable input. The trigger level is 1.2V and the reader module will wake up in 50ms.  If the external power switch is used to toggle ON and OFF, this pin can be connected directly to  VCC_3V6_IN.  Signal name: NC                                             Pin number(s): 16, 31, 32  These pins are internally not connected.    Signal name: VCC_3V6_IN                             Pin number(s): 17  This pin is used for power supply input for NUR‐05W module. It is recommended to use 200µF (low  ESR) 100nF and 100pF capacitor near the VCC_3V6_IN input pin to maintain stable operating voltage  for the reader module.   ...

  • Page 12: Oem Design Considerations

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      4 OEM DESIGN CONSIDERATIONS    4.1   RF OUTPUT AND ANTENNA REQUIREMENTS    The RF output / input impedance is 50Ω so the trace leaving from the RF_OUT pin shall be kept in that same  impedance level to avoid reflections and mismatch of the RF signal. To provide an appropriate impedance  match place the matching components close to RF_OUT pin. Below there is the circuit diagram that shall be  utilized in the fine‐tuning of the impedance match and in the additional filtering.             From the RFID reader module’s point of view it is important that the used antenna has a low VSWR value.  The  VSWR  shall  be  better  than  1.5:1  in  order  to  avoid  decrease  in  the  sensitivity  performance  of  the  receiver because of the TX power reflecting back from the antenna. In the NUR‐05WL2 module, there is also  an ...

  • Page 13: Usb Device Port

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      4.3   USB DEVICE PORT    USB_DP,  USB_DN  and  USB_DET  pins  are  used  to  provide  2.0  compliant  USB  device  port.  It  must  be  remembered  that  only  one  communication  method  can  be  used  to  communicate  with  the  NUR‐05WL2  module  at  the  time.  Connecting  the  USB  will  automatically  prevent  communication  via  serial  port.  It  is  advised to use external ESD protection component if connected to user accessible USB connector. Below is ...

  • Page 14: Rf Parameters

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    5 RF PARAMETERS    5.1   TX LEVEL    The maximum output power is +27dBm (500mW). The power can be adjusted by 1dB steps. In total there  are  19  steps  meaning  the  minimum  output  power  value  is  +8dBm  that  equals  to  6mW  of  power.  When  using higher output power levels the antennas VSWR value becomes more and more important factor. High  output  power  combined  together  with  antenna  with  poor  VSWR  leads  to  a  situation  where  significant  portion of the power is reflected back to the receiver.    ...

  • Page 15: Modulation

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    tuning does not match the RF_OUT with an antenna so the good VSWR (return loss) of the antenna is an  essential factor of the good performance of the system.     5.4   MODULATION    It  is  possible  to  use  ASK  (amplitude  shift  keying)  or  PR‐ASK  (phase  reversed  amplitude  shift  keying)  modulation.  Tags  that  are  compliant  with  ISO18000‐6C  (EPC  C1G2)  must  support  both  of  these  modulations. The PR‐ASK modulation can transfer energy more efficiently to the tag because RF envelope is ...

  • Page 16: Region

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    Like stated above the Miller sub‐carrier encoding scheme affects also tag to reader data rate. In practice the  Miller encoding value affects the number of clock cycles that tag uses to modulate one symbol. So when  using higher Miller encoding schemes tag to reader data rate will be slower but at the same time it is more  robust to interferences. Also tags response spectrum is more concentrated around the link frequency when  using higher Miller schemes. This allows the receiver to use narrower channel filters.  Selectable values are  M2, M4, M8 or FM0.     Receiver filters are optimized for M4 and M8 encoding schemes. When operating on DRM mode values 4 or  8 should be used to optimize the performance. By default Miller 4 is used. In addition to miller schemes also  FM0 encoding is supported. In this case link frequency directly determines the tag to reader data rate.    Table describing different data rates.   Link frequency (kHz)  RX encoding  Tag to reader data rate (kbps)  160  FM0  160  160  M2  80  160  M4  40  160  M8  20  256  FM0  256  256  M2  128  256  M4  64  256  M8 ...
  • Page 17 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    2  People's Republic of China  920.5 – 924.5 MHz / 250 kHz  3  Malaysia  919 – 923 MHz / 500 kHz  4  Brazil  915 – 928 MHz / 500 kHz  5  Australia  920 – 926 MHz / 500 kHz  6  New Zealand  921.5 – 928 MHz / 500 kHz  7  Japan 250mW LBT  916.8 – 923.4 MHz / 200 kHz  8  Japan   916.8 – 920.4 MHz / 200 kHz  9  Custom  840 – 960 MHz    If you want to use custom frequencies or hop tables you need to feed parameter described below.       Table describing custom hop table parameters.    Parameter  Value  Description  Frequency entry  840 000 – 960 000 [kHz]  Defines  the  center  frequency  of  the first transmit channel.  ...

  • Page 18: Reading Parameters

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    6 READING PARAMETERS  6.1   Q‐VALUE    The Q‐value defines the amount of open response slots that tags can use per one inventory round. Number  of slots can be calculated by formula 2 . It is advised to use twice as much slots compared to amount of tags  that you have in your readers reading field simultaneously. Selectable values are 0 – 15 and value 0 means  automatic Q‐value adjustment. When Q=0 is used reader will automatically increase the Q‐value when lots  of collisions are noticed and decreased the value when there are only few collisions. By default the Q‐value  is set to 0.    Table indicating the relation between the Q‐value and the number of open slots per round.  Q‐value  slots  Q‐value  slots  0  automatic  8  256  1  2  9  512  2  4  10  1024  3  8  11  2048  4  16  12 ...

  • Page 19: Rounds

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1          Table indicating persistence characteristics of gen2 tags.  Flag  Persistence: tag power ON  Persistence: tag power OFF  S0  indefinite  none  S1  500ms < t < 5s  500ms < t < 5s  S2  indefinite  t > 2s  S3  indefinite  t > 2s      By changing the target setting from A target to B target reader is able to read also tags that has flipped its  state to B state. This would happen if tags would have been read recently using Session 1 2 or 3. NUR‐05WL2  module also supports dual target mode. In that mode reader will change the target mode between inventory  rounds. By default target mode A is used.        6.3   ROUNDS  The  rounds  setting  defines  how  many  query  rounds  is  done  inside  one  inventory  round.  After  every  inventory round the reader will send data to the Host. Selectable values are 0 – 10. Zero meaning automatic ...
  • Page 20 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      Besides  Q‐value  one  important  parameter  is  session.  In  general  it  could  be  stated  that  if  the  size  of  tag  population is measured in thousands rather than in hundreds it is wise to use sessions 2 or 3. Because then  every tag will be read only once and that makes large tag population much faster and easier to read. When  using session 2 or 3 it is advised to use Miller 8 encoding scheme to avoid data transfer errors as much as  possible.  Rounds 1 setting is also advised to be used with session 1 or 2 or 3. With session 0 it might be  useful to use higher rounds value than 1 to be able to find all the individual tags. By default automatic (0)  rounds setting is used.     Other settings like modulation, link frequency and RX‐encoding has a minor impact to the reading speed of  the reader. When operating in optimal environment following will apply:     RX encoding: FM0 is fastest but quite sensitive to interferences / M8 slowest but very robust  Modulation: No effect to speed but PR‐ASK has better range with some tags  Link frequency: 320 kHz is the fastest / 160 kHz is the slowest     Guideline settings to be used with different tag populations.  Settings  Tag population  Simultaneously in the field  ...

  • Page 21: Gpio Configurations

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      7 GPIO CONFIGURATIONS    NUR‐05WL2 has 5 programmable GPIOs. All of them can be used as an input or output. They can be also  configured to have different predefined functions.     7.1   INPUT / OUTPUT    All  GPIOs  can  be  configured  via  SW  API  to  be  inputs  or  outputs.  IO  voltage  level  is  3.3V  and  maximum  source current is 3mA and sink current 6mA. When configured as input SW API can check what the state  (high / low) of the GPIO pin is. When GPIO is configured as an output the SW API can drive the GPIO pin to  high or low.      7.2   PREDEFINED FUNCTIONS   ...
  • Page 22 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    function can be used for example driving a LED indicator. Note that this function requires a “scan tag” or  “inventory” trigger from another GPIO pin set as an input.    Beeper (GPIO type: OUTPUT)  When  “beeper”  function  is  used  will  GPIO  pin  drive  high  for  a  short  period  of  time  after  a  timeout  has  surpassed after last successful tag reading. The timeout can be defined as a parameter for the function. If  no  tags  were  successfully  read  and  the  timeout  was  surpassed  the  pin  will  drive  high  three  times.  This  function ...
  • Page 23 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1          Case (selected antenna)  antenna control 1  antenna control 2    0 (antenna 1)  low  low    1 (antenna 2)  high  low    2 (antenna 3)  low  high    3 (antenna 4)  high  high   ...

  • Page 24: Diagnostic Functions

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1        8 DIAGNOSTIC FUNCTIONS    8.1   REFLECTED POWER MEASUREMENTS    This measurement can be used to check what is the matching of the antenna(s) and feed line(s). When this  function  is  triggered  will  NUR‐05WL2  module  put  carrier  wave  ON  at  full  power  and  then  measure  the  absolute  power  level  that  is  coming  to  receiver  port.  Attenuation  in  the  RX‐line  is  11  dB  and  full  output  power ...

  • Page 25: Dimensions

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    9 DIMENSIONS  9.1   MECHANICAL DIMENSIONS           ...
  • Page 26 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1                       ...

  • Page 27: Land Pattern

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      9.2   LAND PATTERN       ...

  • Page 28: Paste Stencil

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    9.3   PASTE STENCIL   ...

  • Page 29: Packing Tray Dimensions

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    9.4   PACKING TRAY DIMENSIONS ...
  • Page 30 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    All measures are in mm.

  • Page 31: Smt Assembly Process And Thermal Processing

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1        10 SMT ASSEMBLY PROCESS AND THERMAL PROCESSING     NUR‐05WL2 module contains single sided assembly of SMT components reflow‐soldered on multilayer HDI  (high density interconnections) glass‐fiber re‐enforced epoxy printed board. The bottom side terminations  are  ENIG  (NiP/Au)  plated.  Soldering  alloy  used  for  attaching  module  components  is  eutectic  SnAgCu.  Module internal components soldering has been optimized for minimal thermal stress.      NUR‐05WL2  modules  shall  be  delivered  in  a  special  tray  packing  to  protect  modules  against  mechanical,  ESD ...

  • Page 32: Soldering Process

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1        MSL level and open time  MSL level  5  Open time (floor life out of the  48h  bag)      10.2   SOLDERING PROCESS    Boundary conditions  Acceptable soldering methods  Convection reflow in air or nitrogen atmosphere   Condensation reflow soldering (vapor phase)  Recommended stencil thickness  125um ±10um  Pad design on motherboard  See recommended pad pattern  Stencil openings  See recommended stencil pattern  Recommended solder alloy  SnAg3.8±0.2Cu0.7±0.2  Note! If using under‐eutectic solder alloys, such as  SAC305, it may be necessary to increase reflow  peak temperature by 5‐10°C, due to higher mp.  and lower fluidity of non‐eutectic SnAgCu alloys.  This will increase thermal stress to module and  motherboard greatly.  Convection reflow oven heater  Double sided heating required in reflow,  configuration  recommended in preheating zones.  Maximum absorbed moisture  0.1%‐w (Test method IPC‐TM‐650, 2.6.28) ...
  • Page 33 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    ‐delta T on assembly max. 10°C at end of  preheating  Soldering phase  ‐total duration 190s  ‐max. time above 217°C (mp.) 30s  ‐Tpeak max. 235°C, measured at module bottom  ‐Tpeak max. 225°C, measured at motherboard  surface, under module  Cooling  Two‐stage, double sided cooling recommended    stage: 2‐5°C/s cooling until melting point   stage: 1‐3°C/s after melting point       ...

  • Page 34: Regulatory Agencies Information

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1                              11 REGULATORY AGENCIES INFORMATION  When OEM prefers to leverage Nordic ID’s grants and certifications of the NUR‐05WL2 UHF RFID module,  the  host  device  documentation  shall  include  regulatory  compliance  information  on  the  NUR‐05WL2  module.  Corresponding  to  the  applicable  regulatory  agencies  the  following  sections  outline  regulatory  compliance  information  needed  in  the  user  documentation  and  external  labels  for  the  host  devices  into  which the NUR‐05WL2 is integrated. ...
  • Page 35 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1        Česky  [Czech]  [name of manufacture] tímto prohlašuje, že tento [type of apparatus] je ve shodě sezákladními požadavky a  dalšími příslušnými ustanoveními směrnice1999/5/ES.    Dansk  [Danish]  Undertegnede [name of manufacture] erklærer herved, at følgende udstyr [type of apparatus] overholder  de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF.    Deutsch  [German]  Hiermit erklärt [name of manufacture], dass sich das Gerät [type of apparatus] in Übereinstimmung mit den  grundlegenden  Anforderungen  und  den  übrigen  einschlägigen  Bestimmungen  der  Richtlinie  1999/5/EG  befindet.  Eesti  [Estonian]  Käesolevaga  kinnitab  [name  of  manufacture]  seadme  [type  of  apparatus]  vastavust  direktiivi  1999/5/EÜ  põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele. ...
  • Page 36 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      Italiano  [Italian]  Con  la  presente  [name  of  manufacture]  dichiara  che  questo  [type  of  apparatus]  è  conforme  ai  requisiti  essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.    Latviski  [Latvian]  Ar  šo  [name  of  manufacture]  deklarē,  ka  [type  of  apparatus]  atbilst  Direktīvas  1999/5/EK  būtiskajām  prasībām un citiem ar to saistītajiem noteikumiem. ...

  • Page 37: Labeling Requirements

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    [name of manufacture] declara que este [type of apparatus] está conforme com os requisitos essenciais e  outras disposições da Directiva 1999/5/CE.    Slovensko  [Slovenian]  [name  of  manufacture]  izjavlja,  da  je  ta  [type  of  apparatus]  v  skladu  z  bistvenimi  zahtevami  in  ostalimi  relevantnimi določili direktive 1999/5/ES.    Slovensky  [Slovak]  [name of manufacture] týmto vyhlasuje, že [type of apparatus] spĺňa základné požiadavky a všetky príslušné  ustanovenia Smernice 1999/5/ES.    Suomi  [Finnish]  [name  of  manufacture]  vakuuttaa  täten  että  [type  of  apparatus]  tyyppinen  laite  on  direktiivin  1999/5/EY  oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. ...

  • Page 38: Fcc

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1          11.2   FCC  This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to  Part  15  of  the  FCC  Rules.  These  limits  are  designed  to  provide  reasonable  protection  against  harmful  interference  in  a  residential  installation.  This  equipment  generates  uses  and  can  radiate  radio  frequency  energy and, if not installed and used in accordance with the instructions, may cause harmful interference to ...

  • Page 39: User's Guide Requirements

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1      The  antenna  used  with  the  NUR‐05WL2  transmitter  module  can  have  a  gain  of  8  dBi  at  the  maximum.  Higher gain antennas may be used if cable loss compensates the exceeded antenna gain. For example 2dB  antenna cable loss reduces EIRP so that 10dBi antenna may be used.     Note  In the event that these conditions can’t be met (for certain configurations or co‐location with another  transmitter), then the FCC authorization is no longer considered valid and the FCC ID can’t be used on  the final product. In these circumstances, the OEM integrator will be responsible for reevaluating the  end product (including the transmitter) and obtaining a separate FCC authorization.    The OEM integrator has to be aware not to provide information to the end user regarding how to install or  remove this RF module in the user manual of the end product.    For the User’s Guide the required FCC statements outlined in the User’s Guide Requirements section must  be in a prominent location.    USER’S GUIDE REQUIREMENTS  “To comply with FCC’s RF radiation exposure requirements, the antenna(s) used for this transmitter must  be  installed  such  that  a  minimum  separation  distance  of  20cm  is  maintained  between  the  radiator  (antenna) ...

  • Page 40: Approved Antennas

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    APPROVED ANTENNAS           Option 1:  Manufacturer: Nordic ID Antenna Description: Circular polarized patch antenna Frequency range: 902 – 928 MHz Manufacturer Part Number: Sampo S0 Gain: 7dBi            Option 2:  Manufacturer: Antenna Description: Frequency range: Manufacturer Product Name: Gain:             Option 3: ...

  • Page 41: Labelling Requirements For The Host Device

    Antenna types not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this device.                       Option 1:  Manufacturer: Nordic ID Antenna Description: Circular polarized patch antenna Frequency range: 902 – 928 MHz Manufacturer Part Number:...

  • Page 42: Industrie Canada

    2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1    11.4 INDUSTRIE CANADA  Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio  exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne  doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage  radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.    Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut  fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour  l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique  à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la  puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à  l'établissement d'une communication satisfaisante..     Le module transmetteur NUR‐05WL2 est autorisé à être utilisé avec d´autres appareils uniquement par des  intégrateurs OEM sous les conditions suivantes:  1. La ou les antenne(s) doivent être installées à une distance de separation minimum de 20cm, celle‐ci doit  être  maintenue  entre  le  radiateur (antenne)  et  le(s) utilisateur(s)/  ou  toute(s)  autre(s)  personne(s) a  tout  moment.  2.  Le  module  transmetteur  ne  doit  pas  être  colocalisé  avec  d´autre(s)  transmetteur(s),  sauf  si  ce(s)  dernier(s) répond(ent) avec ceux qui sont dans les limites indiquées dans l´application de NUR‐05WL2 ...
  • Page 43 2013‐09‐27 NUR‐05WL2 Implementation Guide v1.1               Option 1:  Fabricant: Nordic ID Déscription de l´antenne: Circular polarized patch antenna Portée de la fréquence: 902 – 928 MHz Numéro de la pièce du fabricant: Sampo S0 Gain: 7dBi        ...
