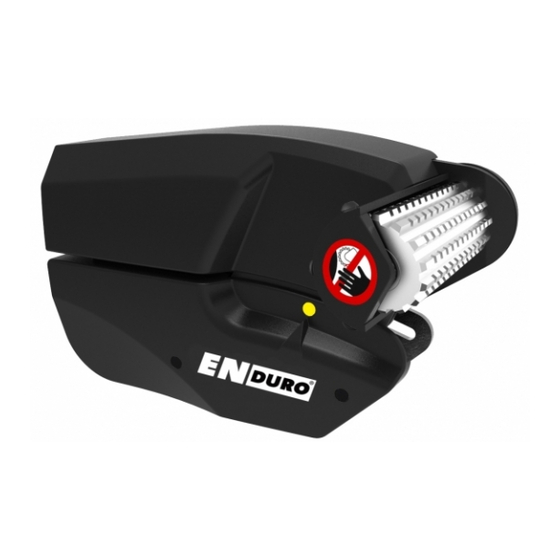

Enduro EM303 User Manual

Caravan manoeuvring system
Hide thumbs Also See for EM303:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

NL Rangeersysteem
DE Rangierhilfe
UK Caravan manoeuvring system
FR Moteur de caravane
NL Alleen voor professionele installatie
..
DE Nur fur professionelle Installation
UK For Professional Installation Only
,
FR Pour l installation Professionnelle Seulement
Model: EM303
Modellbezeichnung: EM303
Model Number: EM303
Numero de type: EM303

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EM303 and is the answer not in the manual?

Questions and answers

Related Manuals for Enduro EM303

Summary of Contents for Enduro EM303

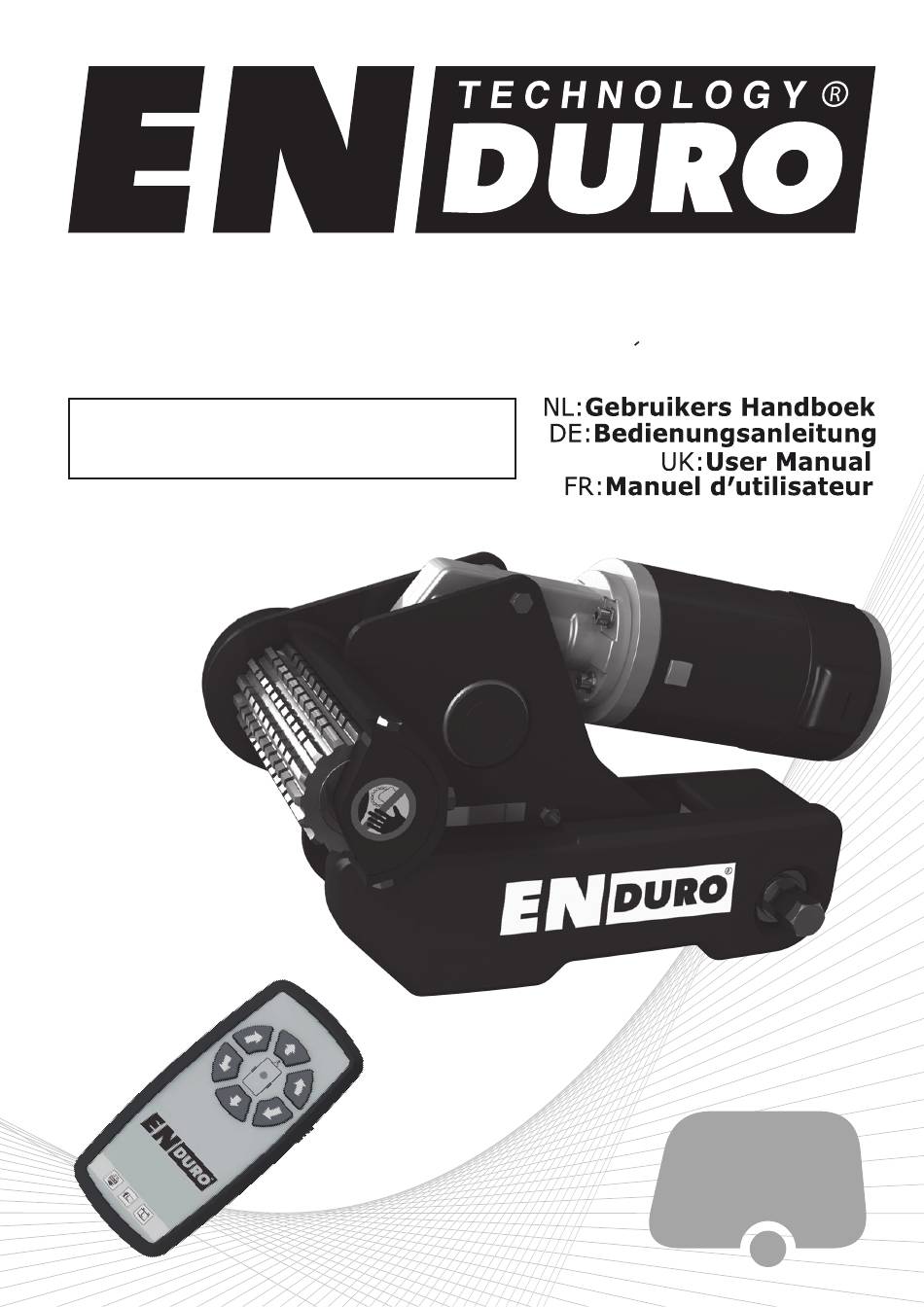

  • Page 1 Model: EM303 DE Rangierhilfe Modellbezeichnung: EM303 UK Caravan manoeuvring system Model Number: EM303 Numero de type: EM303 FR Moteur de caravane NL Alleen voor professionele installatie DE Nur fur professionelle Installation UK For Professional Installation Only FR Pour l installation Professionnelle Seulement...
  • Page 2 Verpakkingsinhoud/Paketinhalt Package Contents/Contenu du colis...
  • Page 3 Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables Fig.1 Fig.4 Fig.5 i .9 Fig. 10 20mm Fig. 8 10mm Fig.
  • Page 4 Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables Fig. 2 Fig. 6 Fig. 3 Fig. 7 Fig. 7.1 Fig. 12 Caravan Front...
  • Page 5 Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables Fig.1 3 Fig.1 4 185mm (Min) 2.8mm to 3.5mm 30mm to 45mm 165mm (Min) 85mm (Min) 1800mm to 2500mm (Max)
  • Page 6 Kabel nummer markering (1,2,3,4) Kabel polariteit markering (+,-) Motoreenheid kabelbinder 8x400 Kabelbinder 2x70 Accu hoofdschakelaar, behuizing & sleutel Afstandblok t.b.v. rollen 20x20mm Afstandsbediening met koord Elektronische controlebox Rubber isolatie dop voor accu hoofdschakelaar Afstandsbediening wandhouder Schroef – M5x40 ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 7 TOEPASSINGSGEBIED Het EN ® EM303 rangeersysteem is geschikt voor enkelasser en dubbelasser caravans. DURO Voor chassis met een L-vormig en U-vorming profiel. Voor chassis met een dikte van 2,8mm t/m 3,5mm. Afhankelijk van het gewicht van de caravan zal het rangeersysteem obstakels hoger dan 2cm hoogte zonder assistentie niet kunnen bedwingen (gebruik een level blok of oprij plaat).
  • Page 8 “handvast” in de schuin geplaatste gaten van de montageplaten. Zodanig dat de montageplaten nog net verschoven kunnen worden. Plaats vervolgens het complete rangeersysteem met behulp van de twee U-beugels (9), bouten M10x50, moeren M10 en ringen M10 (16,17,18) aan de aluminium montageplaten. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 9 (32). Let u er uiterst nauwkeurig op dat u chassisdelen, gaspijpen en elektriciteitsdraden niet raakt! Sluit de bedrading van de motoren volgens het bedradingschema aan (Afb. 12) (rood = positief, zwarte = negatief). ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 10 Verbind tenslotte de accukabels met de accuklemmen van de accu (rood = +, zwart = -). Opgelet! Zorg ervoor dat u de positieve (+) en negatieve (-) bedrading niet verwisselt. Onjuiste aansluiting kan de controlebox onherstelbaar beschadigen. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 11  De installatie van het rangeersysteem voor dubbelasser gebruik is nu gereed. Voor meer details over de werking, het gebruik, de LED's en de functies van de toetsen, volg de standaard hoofdstukken in deze gebruiksaanwijzing. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 12 (zie “Installatie – mechanische onderdelen”). Gevoelige apparatuur zoals camera’s, DVD spelers enz. dienen niet opgeslagen te worden in de omgeving van de controlebox of de voedingskabels. Door elektromagnetische velden zouden ze kunnen beschadigen. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 13 De afstandsbediening schakelt automatisch uit: Na ongeveer 3 minuten niet gebruiken: Na ongeveer 2 minuten volg er een buzzersignaal (5x knipperen)  met een herhaling na 3 minuten en daarna gaat het systeem in de stand-by modes. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 14 Foutmeldingen via de afstandsbediening: ® Het EN EM303 rangeersysteem geeft alle foutmeldingen door via de afstandsbediening. Door middel van DURO de groene LED (Afb. 5H), de foutmelding LED’s (Afb. 5I, 5J & 5K) en een buzzersignaal: Groene LED (Afb. 5H) uit, geen buzzer: Afstandsbediening staat uit en het rangeersysteem is niet ...
  • Page 15 (Afb. 5H) continue oplichten. De enkelasser/dubbelasser-functie schakelaar (Afb. 3S/T): Het EN ® EM303 rangeersysteem is DURO geschikt voor het gebruik bij enkelasser en dubbelasser caravans. Eenvoudig door het omschakelen van de schakelaar (Afb. 3S/T) is de het rangeersysteem ook geschikt voor dubbelasser caravans (bij 2 motoren gebruik, maar ook bij 4 motoren gebruik).
  • Page 16 Laat uw rangeersysteem 1 maal per jaar onderhouden en visueel inspecteren. Hierbij dienen alle bout/moer verbindingen, kabels en elektrische aansluitingen gecontroleerd te worden en alle bewegende delen en verbindingen gesmeerd te worden. In geval van defecten of problemen, alstublieft contact opnemen met uw EN ® DURO leverancier. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 17 Over het algemeen zullen alle foutenmeldingen automatisch na één minuut gereset worden. Indien dit niet het geval is, schakel dan de gehele elektronica uit door de hoofdschakelaar van het rangeersysteem èn de afstandsbediening voor minimaal 15 seconden uit te zetten en daarna opnieuw in te schakelen. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 18 DURO Aandrijfrollen slippen op de wielen: Controleer de afstand tussen de aandrijfrollen en de banden. U kunt de aandrijfrollen dichter naar de band verplaatsen. Bij twijfel, alstublieft contact opnemen met uw EN ® leverancier. DURO ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 19 Kabelsteckschuh groß Nummerierte Kabelkennzeichnungen (1,2,3,4) Polmarkierungen (+,-) Motoreinheit Kabelbinder 8x400 Kabelbinder 2x70 Batterietrennschalter, Schlüssel & Außengehäuse Abstandhalter 20x20mm Fernbedienung mit Schlaufe Elektronische Steuereinheit Isolierkappen aus Gummi für Batterietrennschalter Wandhalter für die Fernbedienung Schraube – M5x40 ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 20 EINLEITUNG ® Vielen Dank, dass Sie sich für die EN EM303 Rangierhilfe entschieden haben. Das Produkt ist auf einem DURO sehr hohen Qualitätsstandard produziert worden und hat dementsprechend sorgfältige Kontrollverfahren durchlaufen. Durch das Verwenden der Fernbedienung können Sie Ihren Wohnwagen mühelos in jede erforderliche Position ®...
  • Page 21 M10 und Scheiben M10 an die Aluminium Montageplatten. Sorgen Sie dafür, dass sich die Aluminiumantriebsrollen der Rangierhilfe ungefähr auf der selben Höhe befinden wie die Radnaben des Wohnwagens (± 20mm). Um dafür zu sorgen, sind Abstandshalter verfügbar. Es handelt ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 22 Führen und verbinden Sie die Motorkabel gemäß dem Kabeldiagramm (Abb. 12) (rot = plus, schwarz = minus). Das elektrische Leitungsdiagramm (Abb. 12 + Tabelle A (siehe unten)) beschreibt die elektrische Leitungsstrecke beim Installieren der Motoreinheiten vor den Rädern/Achse in Richtung des ‘A’ Rahmens. Bitte ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 23 Verbinden Sie die Batteriekabel (14 & 15) mit dem Steuergerät (32). Schrauben Sie dazu die Kabelsteckschuhe an den entsprechenden Klemmen der Steuereinheit fest an. Zum Schluss verbinden Sie die Batteriekabel mit den vorhandenen Batterieausgängen (rot = plus, schwarz = minus). ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 24 Schalten Sie nun die Fernbedienung einmal aus und wieder an.  Die Montage des Rangiersystems für Zweiachs-Anhänger ist jetzt abgeschlossen. Für weitere Details über den Betrieb, den Gebrauch, die LEDs und die Funktionen der Tasten, lesen Sie die Standardkapitel dieses Handbuchs. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 25 Nehmen Sie an dem Rangiergerät keinerlei Veränderungen vor (mechanisch oder elektronisch). Dies kann sehr gefährlich sein! Garantieansprüche werden dann nicht anerkannt und sofern an der Rangierhilfe Veränderungen vorgenommen worden sind, können wir die Funktionsfähigkeit des Gerätes ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 26 System wechselt in den Standby-Modus. Nach ca. 6 Minuten bei Dauerdruck auf eine der Tasten: Nach ungefähr 5 Minuten piept der Summer 5 mal,  nach 6 Minuten wiederholt sich dies und das System wechselt in den Standby-Modus. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 27 Fehlermeldungen über die Fernbedienung: Der EN ® EM303 Rangierhilfe zeigt alle Fehlermeldungen über die Fernbedienung an. Über die grüne LED DURO (Abb. 5H), die Fehlermelde-LEDs (Abb. 5I, 5J & 5K) und ein akustisches Signal.  Die grüne LED (Abb. 5H) aus, kein Summer: Fernbedienung ist ausgeschaltet und die Rangierhilfe ist nicht aktiviert oder die Fernbedienung befindet sich im Standby-Modus.
  • Page 28 Fernbedienung (Abb. 5H). ® Der Einachs-/Doppelachs-Funktions-Schalter (Abb. 3S/T): Die EN EM303 Rangierhilfe ist sowohl für DURO Einachs-, als auch für Doppelachs-Wohnwagen geeignet. Dazu muss nur der Einachs-/Doppelachs-Funktions- Schalter (Abb. 3S/T) in die entsprechende Position gebracht werden. So kann die Rangierhilfe für Einachs- oder Doppelachs-Wohnwagen (für den Betrieb von 2, als auch 4 Motoren) benutzt werden.
  • Page 29 Mutter-Verbindungen, die Kabel und elektrischen Verbindungen beinhalten, sowie die Schmierung der beweglichen Teile. Sollten Fehler oder Probleme auftreten, benachrichtigen Sie Ihren EN ® Rangierhilfe DURO Lieferanten. FEHLERBEHEBUNG Sollte Ihre Rangierhilfe einmal nicht funktionieren, gehen Sie bitte folgendermaßen vor: ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 30 ® Lieferanten. DURO Antriebsrollen drehen auf den Rädern: Prüfen Sie den Abstand zwischen Rollen und Reifen. Setzen Sie die Rollen näher an die Reifen. Sollten hier Fragen auftreten, kontaktieren Sie Ihren EN ® Lieferanten. DURO ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 31: Table Of Contents

    Cable ties 2x70 Battery isolation switch, cover & key Roller distance spacers 20x20 Remote control handset with lanyard Electronic control unit Rubber isolation shell for battery isolation switch Remote control handset wall holder Screw – M5x40 ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 32: Introduction

    INTENDED USE The EN ® EM303 caravan manoeuvring system is suitable for single axle and double axle caravans. DURO Suitable only for L-profiled and U-profiled chassis with a chassis thickness between min. 2.8mm and max. 3.5mm. Depending on the weight of the caravan, the manoeuvring system cannot overcome obstructions that are more than about 2cm in height without assistance (please use wedges as a ramp).

  • Page 33: Installation - Mechanical Components

    45mm can be compensated. Adequate ground clearance: Please notice that the min. distance between the lowest line of motors and ground is 110mm, no matter what kinds chassis or install situation. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 34: Installation - Electrical/Electronic Components

    Motor B Negative (-) cable to terminal 4 Mark the motor cables (12 & 13) for both motor units using the cable markers (25). The cables for the left and the right motor should have the same length. Avoid any loops. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 35: Installation - Twin Axle

    When you use the manoeuvring system for a twin axle caravan, please check the following: Permissible overall weight twin axle (2 motors) 1800kg (1500kg on 18% gradient) Permissible overall weight twin axle (4 motors) 2500kg (1800kg on 18% gradient) ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 36: Operation - Safety Guidelines

    Due to the nature of a radio signal, it can get corrupted by external terrain or objects. So there may be small areas around the caravan where the quality of reception reduces, hence the manoeuvring system may stop momentarily. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 37: Operation - Motor Units

    If the pointer is in the red area – Rollers are connected to the tyre but in an extreme position. It could be that the tyre of the caravan has insufficient air pressure or the drive unit has been knocked out of position and a visit to a workshop is required to reposition the assembly. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 38: Operation - Remote Control Handset

    Error messages via the remote control handset: Error messages of the EN ® EM303 manoeuvring system will be communicated via the remote control DURO handset by the green LED (Fig. 5H), the error message LED’s (Fig. 5I, 5J & 5K) and a buzzer signal: Green LED (Fig.

  • Page 39: Operation - Electronic Control Unit

    (Fig. 5H) will illuminate continuously. The single-twin axle function switch (Fig. 3S/T): The EN ® EM303 caravan manoeuvring system is DURO suitable for both single axle and twin axle caravans. You just need to pull the single-twin axle function switch (Fig 3S/T) on the control unit, so that the manoeuvring system can be used for a single-axle caravan or a twin- axle caravan (for 2 motor use but also for 4 motor use).

  • Page 40: Operation - Hitching And Unhitching

    Before you start driving always make sure that the both drive units are fully disengaged! Trying to drive away with the drive units still engaged, will damage the manoeuvring system, your caravan tyres and strain your tow vehicle! ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.

  • Page 41: Maintenance

    Caravan battery could be overloaded. Check your charging equipment and try to discharge the battery by connecting/using a light or other load. If this does not give any result, renew caravan battery before taking any further action. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 42 ® In case of any doubt, please call your EN supplier. DURO ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 43 Serre câble 2x70 Commutateur et clef d’isolement de puissance de batterie Entretoises de distance de rouleau 20x20mm Télécommande avec lanière Unité de contrôle électronique Capuchon d’isolation en caoutchouc Support mural pour la télécommande Vis - M5x40 ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 44 Gardez ce manuel dans votre caravane pour de futures applications. SPÉCIFICATIONS PRÉVUES ® Le système de manœuvre EN EM303 est approprié aux caravanes simple essieu et caravanes double DURO essieu. Approprié uniquement pour un châssis en profil L et U avec une épaisseur de châssis comprise entre 2,8mm et 3,5mm.
  • Page 45 Pour le montage des plaques de montage, il est important que les deux plaques de montage (7) soient d’abord légèrement fixées sur le châssis (Fig. 2 & 13). Pour cela, utilisez des boulons M10x60, des écrous M10 et des ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 46 Percez un trou de 25mm dans le plancher de la caravane approximativement à 150mm centré devant le terminal de l’unité de contrôle (32). Attention ! Prenez beaucoup de précautions afin d’éviter les parties du châssis, les tuyaux de gaz et les fils électriques ! ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 47 Fixez les connecteurs de cosse en utilisant une pince de replis. Deux types de connecteurs de borne de batterie sont fournis pour une utilisation appropriée. Une sécurité et une bonne qualité de connexion sur chaque câble sont essentielles. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 48 Pressez ensuite simultanément les boutons de la télécommande « en avant droit » (Fig. 5B) et « en  arrière droit » (Fig. 5C) et maintenez-les enfoncés (environ 3 secondes) jusqu’à ce que la radiomessagerie émette un bref bip et confirme ainsi la synchronisation. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 49 En fonction du poids de la caravane, le système de manœuvre ne peut pas dominer tous les obstacles sans aucun outil (comme par exemple les trottoirs). Dans ce genre de cas, utilisez une plaque d’engagement ou un bloc de niveau. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 50 De plus, les boutons « avant droit » (E) et « recul gauche » (F), ou « avant gauche » (D) et « recul droit » (G) peuvent être pressés en même temps pour tourner la caravane sur son propre axe sans aller d’avant en arrière (Cette fonction ne fonctionne qu'en position « simple essieu »). ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 51 Messages d’erreur via la télécommande: ® Le système de manœuvre EN EM303 communique tous les messages d’erreur via la télécommande. Au DURO moyen du LED vert (Fig. 5H), du message d’erreur des LED (Fig. 5I, 5J & 5K) et d'un signal de radiomessagerie.
  • Page 52 ® DURO EM303 est approprié pour l’utilisation de caravanes à simple essieu et double essieu. Simple, grâce à la commutation du disjoncteur (Fig. 3S/T) le système de manœuvre est également adapté aux caravanes à double essieu (en cas d'utilisation de 2 moteurs, mais aussi en cas d’utilisation de 4 moteurs). Dans les virages, le double essieu permettra que toutes les roues continuent de rouler mais à...
  • Page 53 Veuillez vérifier régulièrement que les rouleaux des unités de conduite n’ont aucune saleté ou débris qui aurait été ramassés sur la route. Lors du nettoyage de la caravane, passer le système de manœuvre au jet d’eau pour enlever la boue etc. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 54 Vérifiez que la distance entre la télécommande et la caravane ne soit pas supérieure à 5 mètres. S’il n’y a pas de signal entre l’unité de contrôle et la télécommande, le système de manœuvre ne fonctionnera pas et le LED vert de la télécommande clignotera. ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
  • Page 55 Les rouleaux glissent sur les roues : Vérifiez la distance entre les rouleaux et les pneus. Vous pouvez bouger les rouleaux plus près des pneus. En cas de doute, veuillez appeler votre fournisseur de système de manœuvre EN ® DURO ® EM303 DURO Ref: EM303-UM-TKI-0115-Rev.A.
