Summary of Contents for Fukuda Denshi FC101
- Page 1 Rotary Laser Service Manual...
-
Page 2: Table Of Contents

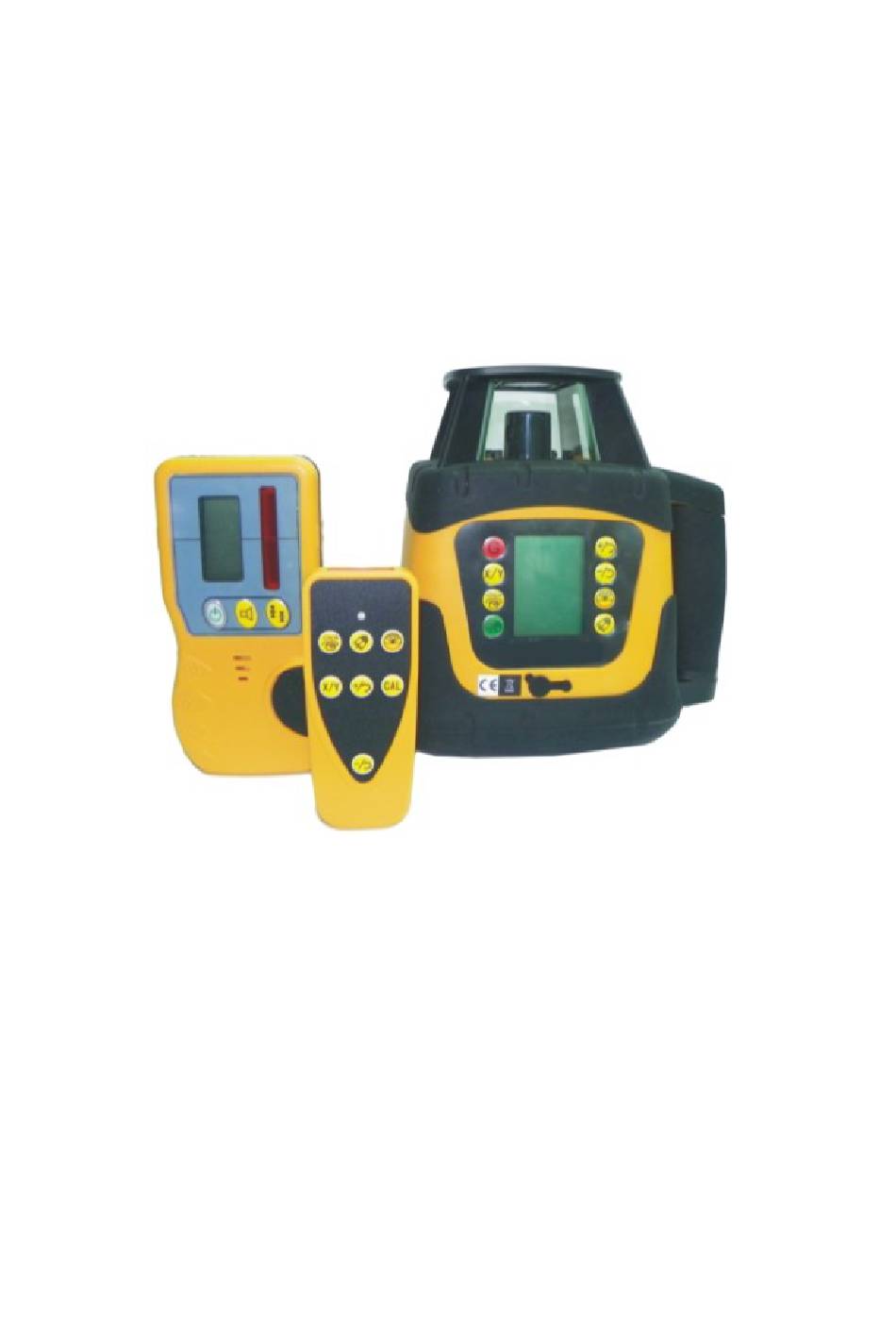

Content 1.0 Instruments & Accessories。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （ 3） 1.1 Operations。... - Page 3 FC101charger FRD100detector and clamp The whole set include Main body, detector FRD100,clamp,remote control and charger FC101.It can assemble 4pcs rechargeable battery ,only have to loose the screw on the base. And take the battery off. 1.1 Basic function: 1. Press the ON/OFF, it has a rotary laser beam form a horizontal...
- Page 4 surface, and a plumb upward laser and a down point, it has a vertical surface and horizontal beam. 2. It can speed adjusting, stop rotating, move left or right step by step, or directional scanning and slope setting. 3. It can match with detector FRD100, and get the position of laser beam from the indict line of the detector.
-
Page 5: Structure 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （6
(7) X/Y switch key: When the instrument is under slope setting mode, it can switch between X axis or Y axis to set the slope. (8)Tilt mode: When the instrument is set in Tilt mode when it leveling, any movement or shock, it out of leveling, and indicate user the statement is changed, it has TILT display on LED. -
Page 6: Housing Set。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （7
2.1Housing set Housing bombing illustration CODE NAME Quantity FRE207-109 Top cover FRE207-106 window glass FRE207-110 Top rubber cover FRE206-003 connecting board FRE206-001 lamina Lucida GB/T845-1985 screwST2.2×4.5 Menu sticker FRE101-302 Shielding glass 1 FRE203-214 Gasket ring... - Page 7 FRE203-109 GB/T845-1985 Screw ST2.2×9.8 GB/T 96-1985 φ2.5 gasket infrared receiving terminal FRE101-315YB Receiver board FRE206-002 Middle Housing FRE203-206 Bottom rubber cover GB/T845-1985 Screw ST2.2×4.5 2.2 Housing set Slope setting +/right spinning X/Switch -/left spinning Direction scanning Speed up Tilt ON/OFF/Manual Illustration of Menu function...
-
Page 8: Underpan Set。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （8
2.3Underpan set Bombing illustration of Underpan set CODE NAME Quantity FRE207-302 FRE203-205 Handle FRE207-111 Handle cover FRE207-108a Base FRE203L-308 Press board FRE203-204 Battery cover FRE203-208 battery fixing frame FRE203L-312 socket cover FRE203N-007 battery seal ring FRE203N-008 battery seal ring II FRE203L-306 tight nut FRE207-117... - Page 9 2.4 Pendulum set Pendulum set bombing illustration CODE NAME Quantity pentagonal prism FRE101-307 10×10 optical wedge FRE102-410 fixing base FRE102-411 optical wedge base FRE102-412 optical wedge...
- Page 10 FRE207-104 prism base FRE203I-205 prism cover FRE101-112 raster FRE101-107 scanning gear II FRE203I-207 scanning base 6801ZZ bearing FRE101-110 gasket I FRE101-108 FRE101-124 stop collar FRE101-106 scanning gear 1 FRE202-116a motor fixing board Scanning motor GB/T818-2000 Screw M1.6×4 GB/T818-2000 Screw M3×6 FRE207－105 Pin base GB309-85...
-
Page 11: Pendulum。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （10
FRE207-206 gear GB309-85 φ3×15.8 Pin 623ZZ bearing FRE203－103 Pendulum 6512 diode（upward） 1526 diode （downward） Bubble base set GB/T80-2000 screw M3×8 Main PCB X motor socket Y motor socket Alarm socket Direction scanning socket scanning Upper laser motor socket socket Down dot socket Power socket Sensor socket Infrared receiver socket... - Page 12 2.6 Assembling Housing set Pendulum set Base set...
-
Page 13: Instrument Inspect 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （15
Assembling bombing illustration 3.0 Instrument Inspect (1)Place the instrument at the point of 50m in front of wall,(set a scaleplate at the point of 50m away from the instrument), Then adjust the level of the base approximately to aim the X1 to the wall(or scaleplate)as depicted below: X1-beam X2-beam... - Page 14 3.1 Level calibration If the difference of H1 and H2 is within 5mm-10mm,we may adjust accuracy as following: (1) Press ON/OFF,the indicator light on,it enter into self-leveling. (2) Press G 3 seconds, X will twist on the LED, it enter into X direction accuracy adjustment.
- Page 15 When the difference of H1 and H2 is beyond 10mm, it need adjusting mechanic, as following: As the above picture, just X1 or X2 (Y1 or Y2) under Self-leveling statement, till the difference is within 5mm. Attention: If the calibration is out of range, You should better contact distributor for repairing.
-
Page 16: Inspection 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （17
4.0 Horizontal-line Adjust Inspection (1) Place the instrument between two walls with the distance of 30m (or two scaleplates with the distance of 30m) Approx. 30m Approx.30m 0.5m 0.5m (2) Place the instrument according to horizontal setting manner and then adjust the instrument. -
Page 17: Detector 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （17
5.0 Detector 5.1 FRD100: Introduce of the detector’s circuit. 1. The laser beam is received by silicon photocell. After amplifying and judging the signal received, the detector will send out command signal to control the display of LCD and the buzzer. Rough orientation indicator Accurate orientation indicator 精对准状态... -
Page 18: Malfunctions & Eliminations。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 （19
② Reason for causing this problem: a. Socket of buzzer dropt。b. Broken of circuit board。 ③ Repair： a. Open the cover then insert the socket. b. Broken of circuit，send back to manufacturer. （2）No response when power on. ①Symptoms：Press ON/OFF, there is no sound, no display on LCD. ②... - Page 19 b. Take down the cover of battery case to check whether t here are some dirt or rust between the spring and spring strip，and clear off them if it is true；Recharge the batteries till power is sufficient and then detach the shell to connect the power plug with PCB well.
