T.BONE SCT-2000 Quick Start Manual

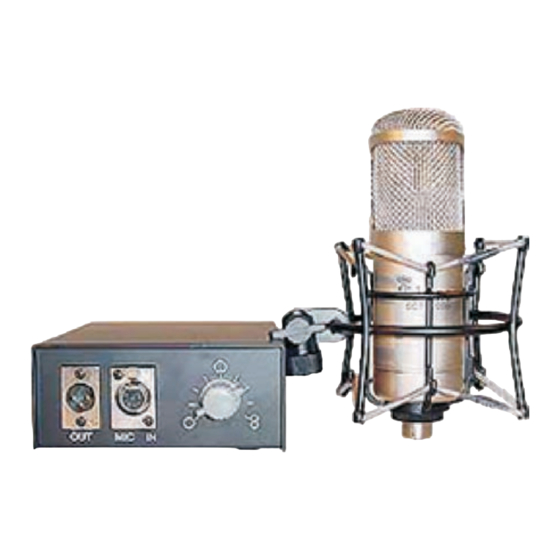

the t.bone SCT-2000
Anschließen und Einschalten:
1. Verbinden Sie das Mikrofon mit
dem Netzteil. Verwenden Sie hierzu
das 7-polige XLR Kabel.
2. Verbinden Sie den Audio-Ausgang
des Netzteils mit dem Eingang
Ihres Mischpults. Achten Sie
darauf, dass die Phantomspannung
ausgeschaltet ist.
3. Schließen Sie das Netzteil an das
Stromnetz an und schalten Sie es
ein.
4. Lassen Sie die Röhre des
Mikrofons ca. 10 Minuten
aufwärmen.
5. Das Mikrofon ist jetzt einsatzbereit.
Diagramme:
Kontakt:
Musikhaus Thomann
Treppendorf 30
D-96138 Burgebarch
Germany
Tel.: +49-(0)9546-9223-0
Fax.: +49-(0)9546-6774
Internet: www.thomann.de
E-Mail: info@thomann.de
Anregungen?: qs@thomann.de
Einleitung:
Vielen Dank, dass Sie sich für das
haben.
Wir danken Ihnen für Ihr Vertrauen und hoffen, dass Ihnen dieses
Mikrofon viel Freude bereiten wird.
Warnung:
Entfernen Sie niemals den Korb des Mikrofons!
Es können dadurch Schäden an der empfindlichen
Mikrofonkapsel entstehen.
Schäden:
Verhindern Sie ein Herunterfallen des Mikrofons, da dies schwere
Schäden verursachen kann!
Wartung und Pflege:
Nehmen Sie nach jeder Anwendung das Mikrofon aus der
Halterung und packen Sie es anschließend wieder in die
Transportverpackung ein!
Das Mikrofon sollte nur mit einem feuchten Tuch gereinigt
werden!
Technische Daten:
Typ:
Übertragungsbereich:
Richtcharakteristik:
Empfindlichkeit:
Elektrische Impedanz:
Äquivalentschalldruckpegel: <16dB-A
Grenzschalldruck (k=0,5%): 130dB
Speisespannung:
Audio Anschluss:
SCT-2000 entschieden
Kondensator, Dual-Großmembran
20Hz bis 20kHz
Niere, Acht, Kugel, plus 6 Stufen
-38dB +/-2dB, 14mV/Pa
(0dB = 1V/Pa @1kHz)
<200 Ohm
über externes Netzteil
3-poliger XLR-Stecker
Technische Änderungen vorbehalten!
