Summary of Contents for DOEPFER A-100 DIY Kit 1

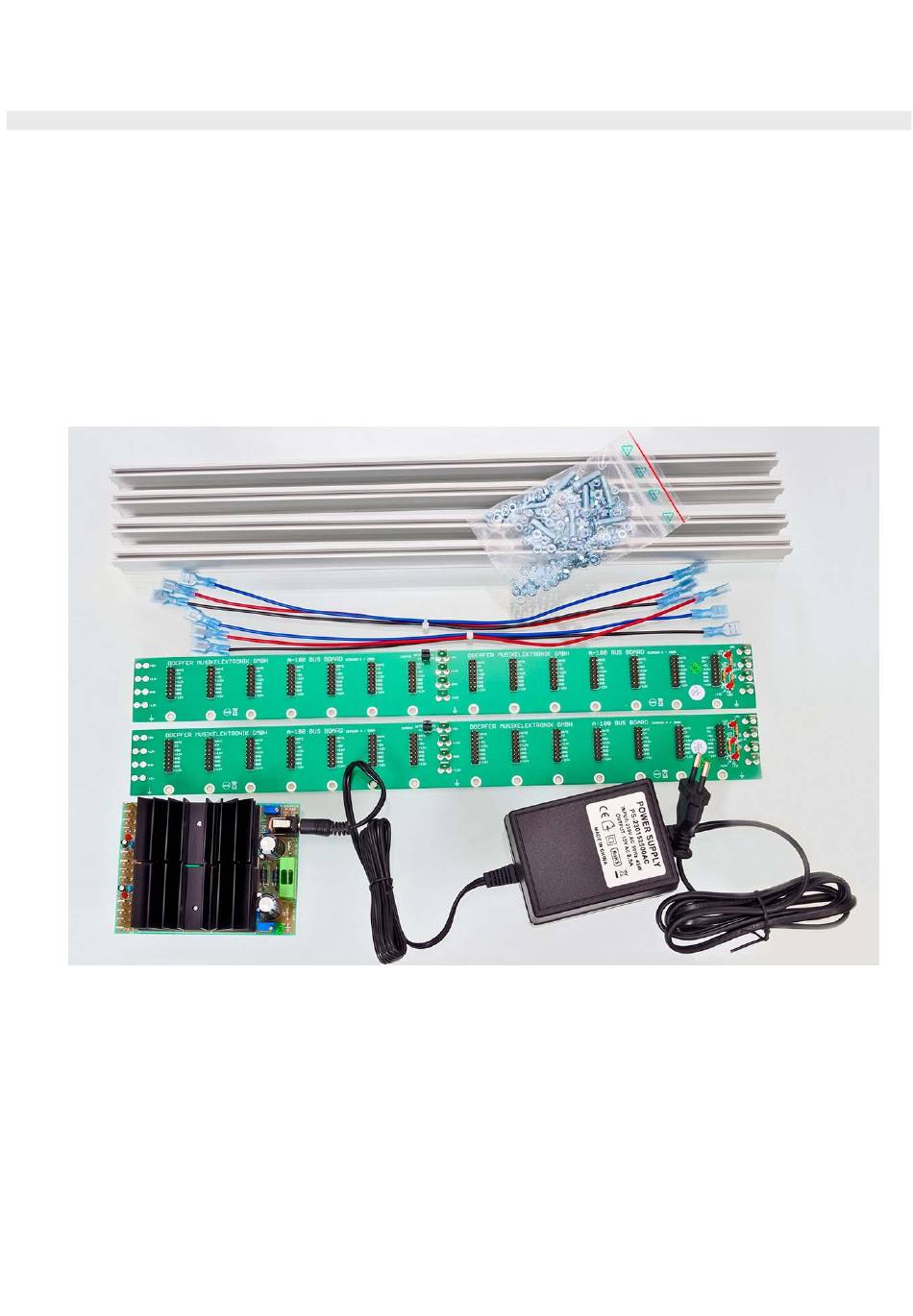

- Page 1 DOEPFER Modular System A-100 DIY Kit #1 Einbauanleitung / Installation Guide...

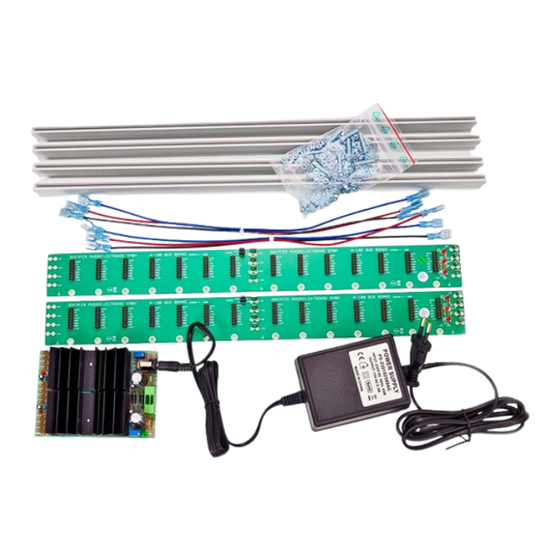

- Page 2 Teileliste / Parts List A-100 DIY Kit #1 Teilebezeichnung Part Name Anzahl/Quantity A-100 DIY PSU A-100 DIY PSU Netzteil für A-100 DIY Kit 1 power supply for A-100 DIY kit #1 Transformator für A-100 transformer for A-100 DIY Kit 1 DIY kit #1...
- Page 4 Beispiel: Bau eines 3HE-Rahmens für das A-100 System Example: Building a 3U frame for the A-100 system Die benötigten Holzteile: the required wooden parts: obere/untere Abdeckung, Rückwand, linkes/rechtes top/bottom cover, rear panel, left/right sideplate Seitenteil The length of the top/bottom cover and the rear Die Länge der Bodenplatte, der Abdeckung und der panel has to be the same as the length of the Rückwand muss dabei genau der Länge der...
- Page 5 Teilweise zusammengebautes Gehäuse partly assembled case (obere Abdeckung fehlt noch) (still without top cover) Montage der Gewindeschienen assembly of the mounting rails (das Bild zeigt noch die alte Version) (the picture still shows the old version) Die neuen Schienen werden an den Seitenteilen mit The new rails are mounted at the side plates with the den gelieferten M5x20-Schrauben befestigt delivered M5x20 screws...
- Page 6 Gehäuse mit montierter Busplatine, Netzteil und case with assembled bus board, power supply board (optionaler) Steckverbindung and (optional) connector Detailansicht von hinten detail: rear view (mit XLR-Steckverbindung) (incl. XLR connector) Obere Abdeckung (mit zusätzlichen Holzleisten) top cover (with additional wood strips) Komplett montiertes Gehäuse completely assembled case (Ansicht von oben)
