Y-Con
ProfixPlug-XX
IP20 Lock
ASSEMBLY
INSTRUCTIONS
VERSION 01/2017
Note:
Only for specified use. Assembly
Nur für bestimmungsgemäßen
Gebrauch. Montage aus-
and use only by trained and
schließlich von geschultem
qualified persons. Subject to
Fachpersonal. Technische
technical modifications and
Änderungen und Irrtümer vor-
amendments. Errors excepted.
For more information call
behalten. Weitere Informationen
unter +49-89-45109-0 oder
+49-89-45109-0 or
www.yamaichi.de
www.yamaichi.de
Signal contacts/
Signalkontakte
(500MHz, 10GBase-T)
Optional power contacts/
Optionale Powerkontakte
Solid wires/
Einzeldrähte
Stranded wires/
Litzen
Outer cable diameter/
Kabeldurchmesser
Y-Con ProfixPlug CAT6
Open strain relief cap. No.13 spanner is recommended
01
Öffnen der Endkappe durch Drehen - 13er Gabelschlüssel empfohlen
03
Open the cover using a screwdriver
Gehäusedeckel mittels Schraubendreher seitlich öffnen
Remove the wire manager from the cover
05
Litzenführung vom Metalldeckel lösen
CAT6
A
50 V, max.
3.1 A (70°C)
AWG 22 - 26
AWG 22 - 26
6.8 – 9.25 mm

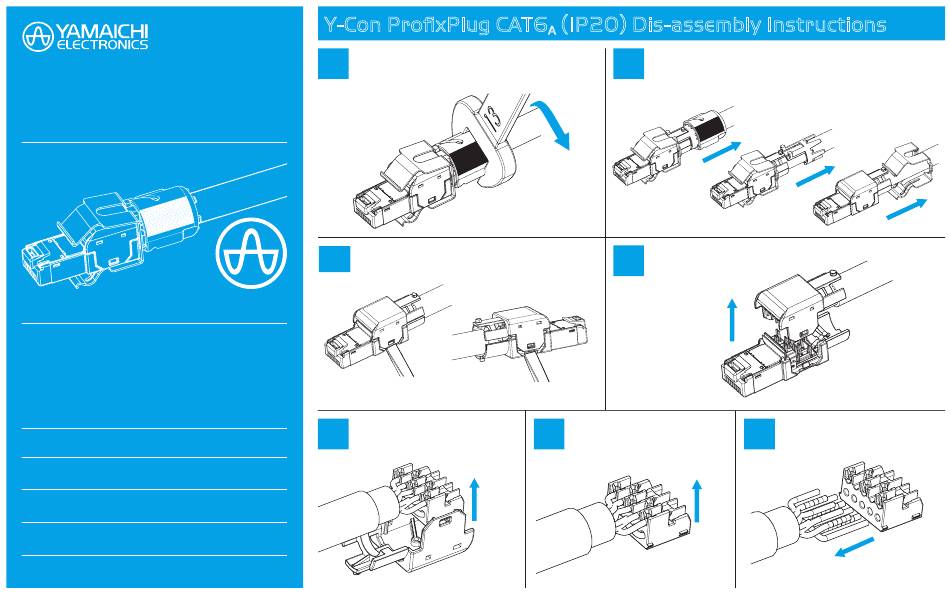

(IP20) Dis-assembly Instructions
A
Remove strain relief cover, IP20Lock and strain relief cap
02
Endkappe, Zugentlastung und IPLock nach hinten schieben
Pull the cover up
04
Gehäusedeckel nach oben schieben
Remove first row of wires
06
Litzen/Drähte der oberen Reihe lösen
Pull on the cable to release wires
07
Entfernen der Litzen/Drähte der unteren Reihe
