Termignoni H131 Assembly Manual

Honda cb 650 f 2014

NOTE DI ASSEMBLAGGIO ASSEMBLY NOTE

H131

Questo impianto di scarico, codice: H131090IV / H131090TV, è omologato per l'utilizzo stradale

SOLAMENTE con l'istallazione del catalizzatore codice: H131CAT.

This exhaust system, code: H131090IV / H131090TV, is homologated for road use

ONLY with the installation of the catalytic converter code: H131CAT.

TERMIGNONI S.p.a.

Via della Rampina 1

15077 Predosa – Italy

www.termignoni.it

Honda CB 650 F 2014

ATTENZIONE:

ATTENTION:

Tel. 0039.0131.71666

Fax 0039.0131.71696

info@termignoni.it

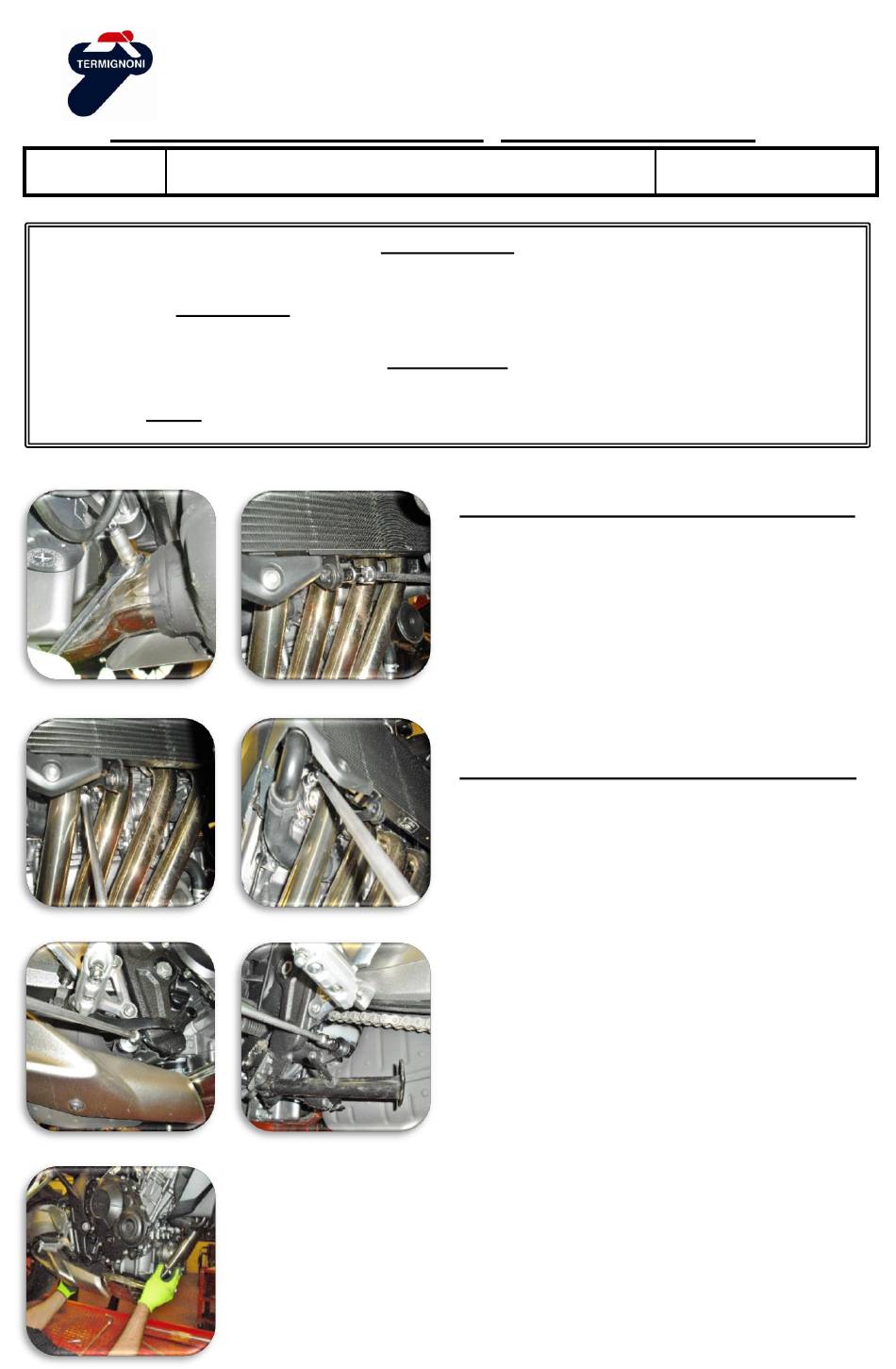

SMONTAGGIO DEL SILENZIATORE DI SERIE

•Svitare la sonda lambda (Fig. 01);

•Rimuovere supporto radiatore (Fig. 02,03);

•Svitare i dadi attacco testa del collettore, conservandoli

per il montaggio del Kit Termignoni (Fig. 04);

•Svitare le 2 viti supporto silenziatore, conservandoli per il

montaggio del Kit Termignoni (Fig. 05,06);

•Rimuovere il silenziatore (Fig. 07);

DISASSEMBLY THE ORIGINAL COLLECTOR

•Unscrew the lambda probe (Pic. 01);

•Remove the support bracket radiator (Pic. 02,03);

•Unscrew the nuts of the collector head attacks, keep it

for mounting the Termignoni Kit (Pic. 04);

•Unscrew the 2 screws of the silencer support bracket,

keep it for mounting the Termignoni Kit (Pic. 05,06);

•Remove the silencer (Pic. 07);

pag. 1/5

KIT

Table of Contents

Need help?

Do you have a question about the H131 and is the answer not in the manual?

Page 1 •Unscrew the nuts of the collector head attacks, keep it for mounting the Termignoni Kit (Pic. 04); •Unscrew the 2 screws of the silencer support bracket, keep it for mounting the Termignoni Kit (Pic. 05,06); •Remove the silencer (Pic. 07);...
Page 2 NOTE DI ASSEMBLAGGIO ASSEMBLY NOTE pag. 2/5 H131 Honda CB 650 F 2014 MONTAGGIO DEL KIT TERMIGNONI •Montare curva n°1 inserendo boccola e ghiera nell’apposita sede, fissandola con i dadi originali senza serrare (Fig. 08); •Ripetere l’operazione per la curva n°2-3-4 (Fig. 09);...
Page 3 NOTE DI ASSEMBLAGGIO ASSEMBLY NOTE pag. 3/5 H131 Honda CB 650 F 2014 MONTAGGIO DEL KIT TERMIGNONI •Una volta posizionate correttamente le 4 curve, innestare il corpo finale al collettore (Fig. 18); •Inserire la gomma alla molla (Fig. 19,20); •Fissare il corpo finale al telaio con la vite M8 originale, dado M8 e rondella 8x35 in dotazione, senza serrare (Fig.
Page 4 NOTE DI ASSEMBLAGGIO ASSEMBLY NOTE pag. 4/5 H131 Honda CB 650 F 2014 MONTAGGIO DEL KIT TERMIGNONI •Alloggiare la fascetta supporto sul silenziatore e fissarla alla staffa, usando la vite M8x20 e la rondella 8x16, in dotazione, senza serrare (Fig. 27);...
Page 5 TERMIGNONI S.p.a. Via della Rampina 1 Tel. 0039.0131.71666 15077 Predosa – Italy Fax 0039.0131.71696 www.termignoni.it info@termignoni.it DOTAZIONE PACKING LIST pag. 5/5 H131 Honda CB 650 F 2014 N°1 SILENZIATORE SILENCER H131 N°1 CORPO FINALE FINAL BODY H131 N°1 CURVA n°1 CURVE n°1...
