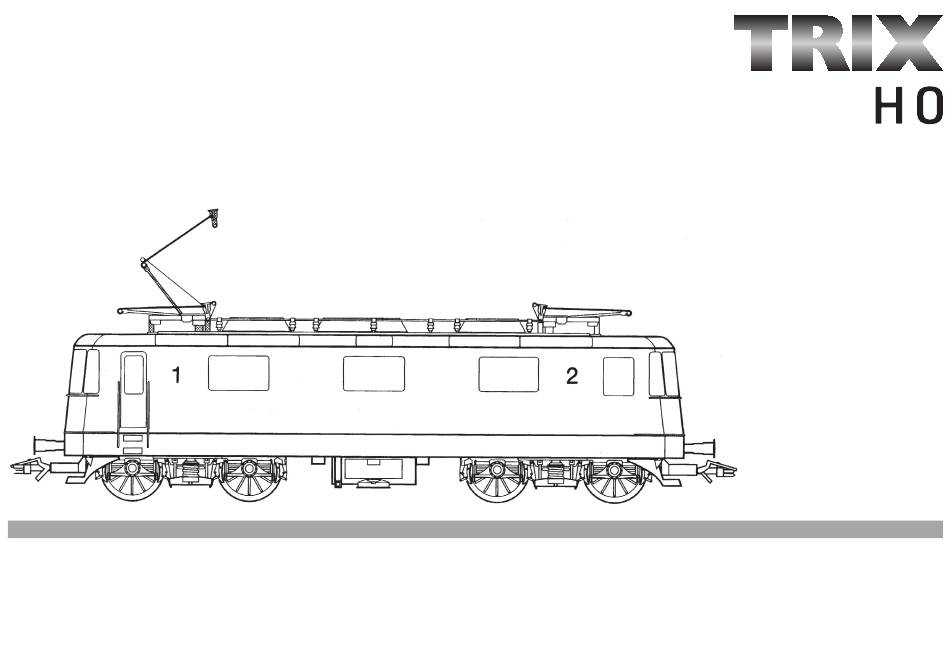

- Page 1 Modell der Reihe Re 4/4 22148...
- Page 2 Informationen zum Vorbild Information about the Prototype Die Schweizerischen Bundesbahnen (SBB) beschafften im Jah- In 1964 the Swiss Federal Railways (SBB) purchased the first six re 1964 die ersten sechs Lokomotiven der Baureihe Re 4/4 . Die class Re 4/4 locomotives.
- Page 3 Informations concernant la locomotive réele Informatie van het voorbeeld Les Chemins de fer Fédéraux suisses (CFF) ont acquis les six De Schweizerische Bundesbahnen (SBB) schaffen in 1964 de premières locomotives de la série Re 4/4 en 1964. Avec un débit eerste zes lokomotieven van de serie Re 4/4 aan.
- Page 4 Sie sich bitte an Ihren Trix-Fachhändler. Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Trix-Produkten nicht von Trix freigegebene Fremdteile eingebaut werden und / oder Trix-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war.
- Page 5 Trix products was not causal to the defects and / or damage arising, is borne by the person and/or company responsible for the installation and / or conversion, or by the customer.
- Page 6 Tout recours à une garantie commerciale ou contractuelle ou à une de- mande de dommages-intérêt est exclu si des pièces non autorisées par Trix sont intégrées dans les produits Trix et / ou si les produits Trix sont trans- formés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et/ou dommages apparus.
- Page 7 / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Trix-producten of de ombouw van Trix-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en / of ombouw verantwoordelijke persoon en / of firma danwel bij de klant.
- Page 8 Trix. Se excluye todo derecho de garantía, prestación de garantía e indemniza- ción sobre aquellos productos Trix en los que se hubieran montado piezas ajenas no autorizadas por Trix y/o sobre aquellos productos Trix que hayan sido modificados cuando la piezas ajenas montadas o la modificación sean...
- Page 9 Trix di componenti non espressamente parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore approvati dalla ditta. Trix altresì non risponde in caso di modifiche al specializzato Trix. prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modifiche non autorizzate o dal montaggio di componente esterni da lei...
- Page 10 Varje form av anspråk på garanti och skadestånd är utesluten om delar används i Trix-produkter som inte har godkänts av Trix och / eller om Trix- produkter har modifi erats och de inbyggda främmande delarna resp. modifi eringen var upphov till de därefter uppträdande felen och / eller skadorna.
- Page 11 Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Trixprodukter, der ikke er frigivet dertil af Trix og / eller hvis Trixprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader.
- Page 12 Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af...
- Page 13 Umschaltung für Oberleitungsbetrieb Dachstromabnehmer auswechseln Switch for selecting catenary or track operation Changing pantographs Commutation pour alimentation par ligne aérienne Remplacement du pantographe Omschakeling op bovenleiding Vervanging van de stroombeugel Conmutación a toma-corriente por catenaria Cambiar el pantógrafo Commutazione per esercizio con linea aerea Sostituzione dei pantografi...
- Page 14 Kupplung austauschen NEM 362 Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling 701 630 Enganches cortos Sostituzione del gancio corto Utbyte av kortkoppel Udskiftning af kortkoblingen Kupplungsaufnahme gegen Frontschürze austauschbar Coupler pocket can be replaced with front skirting Prise d’attelage interchangeable avec la jupe avant Koppelingsopnameschacht is te vervangen door afdekplaat Se puede sustituir el porta-enganche por el spoiler frontal...
- Page 15 Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes...
- Page 16 Motor-Bürsten auswechseln Changing motor brushes Changer les balais du moteur Koolborstels vervangen Cambio de las escobillas Sostituzione delle spazzole del motore Motorborstar byts Motorkul udskiftes 601 460...
- Page 17 Schmierung nach etwa 40 Betriebsstunden Nur sparsam ölen (max. 1 Tropfen) Lubrication after approximately 40 hours of operation Oil sparingly (max. 1 drop) Graissage après environ 40 heures de marche Lubrifiez en très petite quantité (1 goutte max.) Smering na ca. 40 bedrijfsuren Slechts spaarzaam oliën (max.
- Page 19 1 Lok-Aufbau (komplett) 126 605 14 Treibgestell 207 316 2 Fenstersortiment 135 704 15 Beisatzrad 431 680 3 Lichtkörper 491 980 16 Zahnrad 231 850 4 Führerstand 489 770 17 Lagerbolzen 231 840 5 Träger-Stromabnehmer 489 640 18 Lagerbolzen 240 970 6 Trägerisolation 489 620 19 Haftreifen...
- Page 20 Trix Modelleisenbahn GmbH & Co. KG Stuttgarter Str. 55-57 134294/1008/SmEf 73033 Göppingen Änderungen vorbehalten www.trix.de © by Trix Modelleisenbahn GmbH & Co. KG...
